Introdução

A plataforma de corte de relva com lâmina rotativa é montada em máquinas com transporte de utilizador e destina-se a ser utilizada por operadores profissionais contratados em aplicações comerciais. Foi principalmente concebida para cortar a relva em parques, campos desportivos e relvados comerciais bem mantidos.

Leia estas informações cuidadosamente para saber como utilizar o produto, como efetuar a sua manutenção de forma adequada, evitar ferimentos pessoais e danos no produto. A utilização correta e segura do produto é da exclusiva responsabilidade do utilizador

Visite www.Toro.com para obter informações sobre materiais de formação de operação e segurança dos produtos, informações sobre acessórios, para obter o contacto de um representante ou para registar o seu produto.

Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um representante de assistência autorizado ou com a assistência ao cliente Toro, indicando os números de série e modelo do produto. A Figura 1 identifica a localização dos números de série e de modelo do produto. Escreva os números no espaço fornecido.

Figura 1

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que identificam perigos que podem provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

Figura 2

Símbolo de alerta de segurança

Este manual utiliza duas palavras para destacar informações. A palavra Importante chama a atenção para informações especiais de ordem mecânica e a palavra Nota sublinha informações gerais que requerem especial atenção.

O modelo 30456 respeita todas a diretivas europeias relevantes quando o Kit CE (modelo 30658) está instalado na unidade de corte. O modelo 30353 necessita do Kit CE modelo 30685; o 30457 necessita do Kit CE 30683; o 30481 necessita do Kit CE 30679. Para mais informações, consulte a folha de Declaração de conformidade (DOC) em separado, específica do produto.

Aviso

CALIFÓRNIA

Proposição 65 Aviso

É do conhecimento do Estado da Califórnia que a utilização deste produto pode causar exposição a químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Segurança

Esta máquina foi concebida de acordo com as normas ANSI B71.4-2017 e EN ISO 5395.

Segurança geral

Este produto é capaz de amputar mãos e pés e projetar objetos. Respeite sempre todas as instruções de segurança, de modo a evitar ferimentos pessoais graves

Leia e compreenda o conteúdo deste Manual do utilizador antes de ligar a máquina.
Tenha toda a atenção durante a operação da máquina. Não faça qualquer atividade que cause distrações; caso contrário, podem ocorrer ferimentos ou danos materiais.
Não coloque as mãos ou os pés perto de componentes em movimento da máquina.
Não opere a máquina sem que todos os resguardos e outros dispositivos protetores de segurança estejam instalados e a funcionar corretamente na máquina.
Mantenha-se afastado de qualquer abertura de descarga.
Mantenha as crianças e outras pessoas afastadas da área de funcionamento. Nunca permita que crianças utilizem a máquina.
Antes de sair da posição de operador, faça o seguinte:
- Estacione a máquina numa superfície plana.
- Baixe as unidades de corte
- Desengate as transmissões.
- Ajuste o travão de estacionamento (se equipado).
- Desligue o motor e retire a chave.
- Aguarde que todo o movimento pare.

A utilização ou manutenção inadequada desta máquina pode provocar ferimentos. De modo a reduzir o risco de ferimentos, deverá respeitar estas instruções de segurança e prestar sempre atenção ao símbolo de alerta de segurança , que indica Cuidado, Aviso ou Perigo – instrução de segurança pessoal. O não cumprimento destas instruções pode resultar em ferimentos pessoais ou mesmo em morte.

Segurança da unidade de corte

A unidade de corte é apenas uma máquina completa quando instalada numa unidade de tração. Leia o Manual do utilizador da unidade de tração cuidadosamente para obter instruções completas sobre a utilização segura da máquina.
Pare a máquina, retire a chave e aguarde que todas as peças móveis parem antes de inspecionar o acessório depois de atingir um objeto ou se existir uma vibração anormal na máquina. Efetue todas as reparações necessárias antes de retomar o funcionamento.
Mantenha todas as peças em boas condições de trabalho e as partes corretamente apertadas. Substitua todos os autocolantes gastos ou danificados.
Utilize apenas acessórios e peças de substituição aprovados pela Toro.

Autocolantes de segurança e de instruções

Os autocolantes de segurança e instruções estão facilmente visíveis para o operador e situam-se próximos das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

93-6687

Não pisar.

93-6696

Perigo de energia acumulada – leia o Manual do utilizador.

93-6697

Leia o Manual do utilizador.
Adicione óleo SAE 80W-90 (API GL-5) a cada 50 horas.

93-7818

Aviso – leia o Manual do utilizador para obter instruções sobre o aperto do parafuso/porca da lâmina para 115–149 N·m.

107-2908

Perigo de projeção de objetos – Mantenha as pessoas afastadas.
Perigo de projeção de objetos – Desça o defletor antes de utilizar a máquina.
Perigo de corte/desmembramento das mãos ou pés, lâmina do cortador – mantenha-se afastado de peças móveis.

107-2916

Retire a chave da ignição e leia o Manual do utilizador antes de proceder com a manutenção.
Perigo de projeção de objetos—não opere o cortador com o defletor de relvado levantado ou removido; desça o defletor antes de utilizar a máquina; mantenha as pessoas afastadas.
Perigo de corte/desmembramento das mãos ou pés, lâmina do cortador – mantenha-se afastado de peças móveis.

112-1461

Percurso da correia

117–4979

Perigo de emaranhamento, correia – afastá-las das peças móveis; mantenha todos os resguardos e proteções devidamente montados.

120-6604

Perigo de projeção de objetos – mantenha as pessoas afastadas da máquina.
Perigo de corte ou desmembramento das mãos, lâmina de corte – mantenha-se afastado de peças móveis e mantenha todos os resguardos e proteções no sítio.
Perigo de corte ou desmembramento dos pés, lâmina de corte – mantenha-se afastado de peças móveis e mantenha todos os resguardos e proteções no sítio.

133-8061

Instalação

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Instalação do espaçador do pedal

Para plataformas de cortador de 152 cm e de 157 cm em máquinas Groundsmaster 360

Peças necessárias para este passo:

Espaçador do pedal	1
Parafuso (⅜ pol. x 2-½ pol.)	1

Note: Este procedimento destina-se apenas a plataformas de cortador de 152 cm e de 157 cm em máquinas Groundsmaster 360.

Retire o espaçador existente da máquina como se mostra na Figura 3.
Instale o novo espaçador e com o novo parafuso (3/8 x 2-1/2 pol.) e a ferragem existente; consulte a Figura 3.
Figura 3
1. Ferragens existentes
2. Frente da máquina
3. Anilhas existentes
4. Novo espaçador do pedal
5. Parafusos existentes
6. Parafuso (⅜ pol. x 2-½ pol.)
7. Deite fora o parafuso
8. Ferragens existentes
9. Deite fora o espaçador existente

Retirar a unidade de corte existente (se equipada)

Estacione a máquina numa superfície plana com a unidade de corte na posição totalmente elevada. Desligue o motor, engate o travão de estacionamento e retire a chave.

Note: Quando a unidade de corte está na posição elevada, a tensão da mola de torção da articulação (Figura 4) é reduzida, tornando muito mais fácil desligar as articulações da máquina.

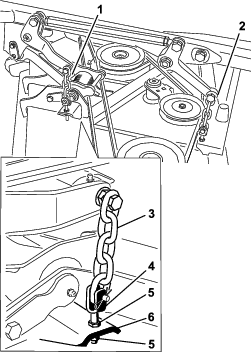

Figura 4
1. Articulação (unidade de corte levantada)
2. Parafuso de ombro
3. Pino de retenção
4. Mola de torção
5. Corrente de elevação da unidade de corte
6. Passador de forquilha
7. Passador de ajuste
Desligue a articulação de cada lado da máquina (Figura 4).

Cuidado

As molas de torção das articulações podem causar alguma rotação das articulações durante o processo de remoção.

Tenha cuidado ao desligar as articulações.
1. Retire o parafuso do ombro que prende o pino de retenção à estrutura da carroçaria (Figura 4).
2. Deslize cuidadosamente o pino de retenção da estrutura da carroçaria e articulação (Figura 4).
Anote localização do pino HOC (altura de corte) no suporte HOC para efeitos de montagem (Figura 5). Retire o pino do HOC do suporte HOC.
Figura 5
1. Pino HOC
2. Suporte da altura de corte
Ligue o motor, baixe a unidade de corte até ao solo, desligue o motor e retire a chave.

Note: Baixar a unidade de corte para carrinhos ajuda a retirar a unidade de corte.
Aviso
Se ligar o motor e o veio da transmissão da tomada de força rodar, pode dar origem a ferimentos pessoais graves e danos na máquina.
- Quando o veio da transmissão estiver desligado da unidade de corte, não ligue o motor nem engate o interruptor da PTO.
- Se o veio da transmissão estiver desligado do cortador, retire o fusível F1 (15 A) do bloco de fusíveis para evitar o engate acidental da embraiagem da tomada de força.
Desligue a culatra da extremidade do veio da transmissão da tomada de força do veio da caixa de velocidades da unidade de corte:
1. Retire o pino de segurança da culatra da extremidade e veio da caixa de velocidades (Figura 6).
  Figura 6
  1. Veio da transmissão
  2. Parafusos e porcas de bloqueio
  3. Pino de segurança
  4. Caixa de velocidades
2. Desaperte os dois parafusos e porcas de bloqueio (Figura 6).
3. Deslize a culatra da extremidade do veio da transmissão do veio da caixa de velocidades.

  Note: Eleve e prenda o veio propulsor para a estrutura.
Retire os 4 ganchos de anel e passadores de forquilha que prendem as correntes de elevação aos passadores de ajuste no cortador (Figura 4).
Deslize a unidade de corte afastando-a da máquina.

Note: Pode ter de elevar a dianteira da unidade de tração para afastar a unidade de corte da máquina.

Instalar a nova unidade de corte

Deslize a nova unidade de corte sob a estrutura da máquina.
Instale os 4 passadores de forquilha e ganchos de anel para prender as correntes de elevação da unidade de corte aos passadores de ajuste no cortador (Figura 4).
Ligue a culatra da extremidade do veio da transmissão da tomada de força à caixa de velocidades da unidade de corte; veja os seguintes passos:
1. Alinhe o veio e furos do pino de segurança da culatra do veio propulsor com o eixo da transmissão.
2. Deslize a culatra da extremidade do veio propulsor da tomada de força ao eixo da transmissão.
3. Prenda culatra da extremidade do veio da transmissão da tomada de força no veio da caixa de velocidades com o pino de segurança (Figura 6).
4. Aperte as porcas de bloqueio para prender culatra da extremidade ao veio da caixa de velocidades (Figura 6). Aperte as porcas de bloqueio com 20 a 25 N·m.
Ligue o motor e eleve completamente a unidade de corte. Desligue o motor e retire a chave da ignição.

Note: Coloque um bloco de madeira ou calço semelhante sob cada articulação para a prender na posição elevada.

Cuidado

As molas de torção das articulações podem causar alguma rotação das articulações durante a instalação.

Cuidado ao ligar as articulações à máquina.
Alinhe a articulação à estrutura e ligue a articulação com o pino de retenção (Figura 4). Prenda o pino de retenção na estrutura com o parafuso de ombro (Figura 4).
Instale o pino HOC ao suporte HOC na altura de corte desejada (Figura 5).
Lubrifique as uniões do veio da transmissão da tomada de força.
Instale o fusível F1 (15 A) no bloco de fusíveis.

Nivelar a unidade de corte

Nivelamento lateral

Coloque a máquina numa superfície plana no piso da oficina e baixe a unidade de corte.
Mova a alavanca do acelerador para a posição LENTO, desligue o motor, engate o travão de mão e retire a chave.
Defina a unidade de corte para uma altura de corte de 127 mm.
Verifique e ajuste a pressão dos pneus dianteiros e traseiros da unidade de tração; consulte o Manual do utilizador para obter as especificações de pressão.
Verifique se há lâminas empenadas; consulte Deteção de lâminas dobradas.
Rode a lâmina de cada eixo até que as suas extremidades se encontrem viradas para a frente e para trás.
Meça a distância existente entre o chão e a ponta dianteira da lâmina.
Ajuste as porcas de segurança que prendem as forquilhas/correntes do cortador à unidade de corte até que o cortador fique nivelado (Figura 7).
Figura 7
1. Corrente
2. Forquilha
3. Porca de bloqueio
4. Cortador

Nivelamento da frente para trás

A inclinação da unidade de corte é a diferença na altura de corte da frente para trás na face da lâmina. Recomenda-se uma inclinação de lâmina de aproximadamente 8 a 11 mm (isto é, a parte de trás da lâmina fica 8 a 11 mm mais alta do que a da frente).

Defina a unidade de corte para a altura de corte desejada, desloque a alavanca do acelerador para a posição LENTO, desligue o motor, engate o travão de mão e retire a chave.
Rode a lâmina central de forma a virá-la para a frente.
Utilize uma régua pequena para medir a distância entre o chão e a ponta dianteira da lâmina.
Rode a mesma extremidade da lâmina, de forma a virá-la para trás e volte a executar a operação de medição na parte de trás da unidade de corte.
Subtraia a dimensão da frente da de trás para calcular a inclinação da lâmina.
Ajuste as porcas de retenção traseiras que prendem as forquilhas/correntes do cortador (Figura 7) para elevar a traseira da unidade de corte de forma a que a inclinação da lâmina fique definida para 8 a 11 mm.

Funcionamento

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Regulação

Ajuste da altura de corte

A altura de corte é ajustada de 2,5 a 15,8 cm em incrementos de 6 mm recolocando o pino de bloqueio em diferentes orifícios.

Com o motor a trabalhar empurre para trás o interruptor de elevação da unidade de corte até que a unidade de corte esteja completamente levantada e solte imediatamente o interruptor (Figura 8).
Figura 8
1. Pino de bloqueio
Para ajustar a altura de corte, rode o pino de bloqueio até que o pino do mesmo fique alinhado com as ranhuras nos orifícios no suporte da altura de corte e remova-o (Figura 8).
Selecione um orifício, no suporte da altura de corte, que corresponda a altura de corte desejada, insira o pino e rode-o para o bloquear no lugar (Figura 8).

Note: Existem quatro filas de posições de orifícios (Figura 8). A fila de cima dá-lhe a altura de corte indicada por cima do pino. A segunda fila dá-lhe a altura de corte indicada mais 6 mm. A terceira fila dá-lhe a altura de corte indicada mais 13 mm. A fila de baixo dá-lhe a altura de corte indicada mais 19 mm. Para a posição de 15,8 cm só existe um orifício, colocado na segunda fila. Isto não acrescenta 6 mm à posição de 15,8 cm.
Ajuste os rolos antidanos e os patins conforme necessário.

Ajuste do(s) patim(ns)

Monte os patins na posição mais baixa quando operar alturas de corte superiores a 64 mm e na posição mais alta quando operar a alturas de corte inferiores a 64 mm.

Note: Em cortadores Guardian^®, quando os patins se desgastam, pode trocar-se os patins de ambos os lados da unidade de corte entre si. Isto permite utilizar os patins mais tempo antes de os substituir.

Desengate a tomada de força e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Desaperte o parafuso na frente de cada patim. Há dois patins nos cortadores Guardian e um patim nas unidades de corte de descarga lateral (Figura 9).
Figura 9
1. Parafuso
2. Parafuso com cabeça flangeada
3. Patim
4. Porca
Retire os parafusos com cabeça de flange e as porcas de cada patim.
Desloque cada patim para a posição desejada e prenda-os com os parafusos de cabeça de flange e as porcas.

Note: Utilize apenas os conjuntos superiores e centrais dos orifícios para ajustar os patins. Os orifícios de baixo são utilizados quando se troca os lados num cortador Guardian, altura em que passam a ser os orifícios de cima do outro lado da unidade de corte.
Aperte o parafuso na parte da frente de cada patim com 9 a 11 N·m.

Ajuste dos rolos antidanos traseiros

Sempre que mudar a altura de corte, deve ajustar também a altura dos rolos antidanos traseiros.

Desengate a tomada de força, liberte o pedal de tração e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Depois de regular a altura de corte, ajuste os rolos retirando a porca flangeada, a bucha, a cunha e o parafuso (Figura 10).
Figura 10
1. Porca flangeada
2. Casquilho
3. Rolo antidanos
4. Espaçador
5. Parafuso
Escolha a dimensão do orifício ideal para que o rolo antidanos fique posicionado o mais próximo possível da altura de corte pretendida (Figura 11).
Figura 11
1. 38 mm
2. 51 mm
3. 64 mm
4. 76 mm e superior
Coloque a porca flangeada, o casquilho, o espaçador e o parafuso. Aperte com uma força de 54 a 61 N·m (Figura 10).

Ajuste dos rolos

Monte os rolos na posição mais baixa quando operar com alturas de corte superiores a 64 mm e na posição mais alta quando operar com alturas de corte inferiores a 64 mm.

Desengate a tomada de força, liberte o pedal de tração e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Levante a extremidade dianteira da máquina e apoie-a nos macacos.
Retire os dispositivos de fixação que fixam cada rolo na plataforma da unidade de corte e desloque os rolos para cima ou para baixo conforme desejado; consulte Figura 12 a Figura 16 conforme se aplique à sua unidade de corte.

Note: Pode ser necessário remover o rolo dianteiro em alguns modelos Groundsmaster 7200 e 7210.
Figura 12

Todas as unidades de corte
1. Rolo dianteiro
2. Eixo do rolo
Figura 13

Apenas cortadores Guardian
1. Parafuso
2. Rolo da unidade de corte inferior traseiro
3. Espaçador
4. Porca
5. Suporte
Figura 14

Apenas cortadores Guardian
1. Parafuso
2. Rolo da unidade de corte inferior dianteiro
3. Porca
4. Suporte
Figura 15

Apenas unidades de corte com descarga lateral
1. Parafuso
2. Rolo do lado da calha
3. Espaçador
4. Porca
5. Suporte
Figura 16

Apenas unidades de corte com descarga lateral
1. Parafuso
2. Eixo do rolo
3. Rolo da unidade de corte inferior (2)
4. Suporte
Instale os dispositivos de fixação conforme ilustrado.

Sugestões de utilização

Ajuste do acelerador/velocidade

Para manter uma potência suficiente da máquina e da plataforma ao cortar, opere o motor na posição de acelerador mais rápida e ajuste a velocidade consoante as condições. Diminua a velocidade à medida que a carga nas lâminas de corte aumenta; aumente a velocidade quando a carga nas lâminas diminui.

Direção de corte

Alterne a direção de corte para evitar fazer carreiras com o decorrer do tempo. Isto também ajuda a dispersar as aparas de relva o que melhora a decomposição e a fertilização.

Velocidade de corte

Para melhorar a qualidade do corte, utilize uma velocidade mais lenta.

Evita cortar demasiado baixo

Se a largura de corte da unidade de corte for mais larga do que o cortador que utilizou anteriormente, aumente a altura de corte para garantir que a relva irregular não fica demasiado curta.

Selecione a altura de corte que mais se adeque à operação

Retire cerca de 25 mm ou não exceda 1/3 das folhas da relva ao cortar. Em casos de relva excecionalmente viçosa e densa, poderá optar por abrandar a velocidade de avanço e/ou subir a altura de corte para a configuração imediatamente a seguir.

Important: Se cortar mais de 1/3 da relva sem lâmina ou em relva dispersa e comprida ou em condições secas, recomenda-se a utilização de lâminas de ranhura plana para reduzir a sujidade trazida pelo ar, os detritos e poupar o componente de transmissão da plataforma.

Relva comprida

Se a relva crescer um pouco mais do que o normal ou se estiver muito húmida, utilize uma altura de corte superior ao normal e corte a relva. Depois volte a cortar a relva utilizando a altura de corte mais pequena habitual.

Mantenha a unidade de corte limpa

Limpe as aparas e a sujidade da parte de baixo da unidade de corte após cada utilização. Se se acumularem relva e sujidade dentro da unidade de corte, a qualidade do corte fica insatisfatória.

Para reduzir o risco de incêndio, mantenha o motor, abafador, compartimento da bateria, travão de mão, unidades de corte e o compartimento do depósito de combustível sem folhas e ervas ou lubrificante em excesso. Limpe as zonas que tenham óleo ou combustível derramado.

Manutenção das lâminas

Mantenha as lâminas afiadas em toda a época de corte porque uma lâmina afiada corta direito sem rasgar nem estragar as folhas da relva. Quando se rasga ou danifica a relva, esta fica castanha nas extremidades, cresce mais devagar e torna-se mais susceptível a doenças. Verifique as lâminas diariamente para ver se estão afiadas, se estão gastas ou danificadas. Afie as lâminas se for necessário. Se uma lâmina estiver danificada ou gasta, substitua-a imediatamente por uma lâmina sobressalente genuína da Toro. Consulte Manutenção das lâminas de corte.

Manutenção

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Aviso

Se levantar a máquina utilizando apenas um macaco para a apoiar enquanto trabalha por baixo da unidade de corte, o macaco pode cair, fazendo cair a plataforma do cortador e esmagando-o a si ou às pessoas presentes.

Prenda a máquina sempre com pelo menos 2 macacos quando tiver a plataforma de corte elevada.

Cuidado

Na parte de cima da unidade de corte há duas ligações que ligam à estrutura. Ligadas as estas ligações existem molas de torção sob tensão (Figura 17). Se desligar a ligação a energia acumulada na mola de torção será libertada e poderá fazer com que as ligações se movam ferindo as suas mãos ou dedos.

Tenha cuidado quando retirar a unidade de corte da estrutura e prenda as ligações antes de as desligar da estrutura.

Figura 17

Ligação
Mola de torção

Plano de manutenção recomendado

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 50 horas	Verifique o estado das correias de transmissão das lâminas na unidade de corte.
Em todas as utilizações ou diariamente	Verifique as lâminas da unidade de corte. Limpe a unidade de corte.
A cada 50 horas	Lubrificação dos rolamentos e bocais de lubrificação dos casquilhos.

Lista de manutenção diária

Copie esta página para uma utilização de rotina.

Verificações de manutenção	Para a semana de:
Verificações de manutenção	Seg.	Ter.	Qua.	Qui.	Sex.	Sáb.	Dom.
Verificar o funcionamento dos interruptores de segurança
Verificar o defletor de relva quando este estiver em baixo (caso aplicável)
Verificar o funcionamento do travão de estacionamento
Verificar o nível de combustível
Verificar a pressão dos pneus
Verificar o funcionamento do painel de instrumentos
Verificação do estado das lâminas
Lubrifique todos os bocais de lubrificação¹
Retoque da pintura danificada
1. Imediatamente após cada lavagem, independentemente do intervalo previsto.

Notas sobre zonas problemáticas
Inspeção efetuada por:
Item	Data	Informação

Cuidado

Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.

Retire a chave da ignição antes de fazer qualquer revisão.

Lubrificação

Lubrificação dos rolamentos e casquilhos

Intervalo de assistência	Procedimento de manutenção
A cada 50 horas	Lubrificação dos rolamentos e bocais de lubrificação dos casquilhos.

A máquina possui bocais de lubrificação que deverão ser lubrificados regularmente com massa lubrificante nº 2 à base de lítio. Os rolamentos e casquilhos devem ser lubrificados diariamente em condições de trabalho extremas em termos de poeira ou sujidade. Se a poeira ou sujidade penetrar no interior dos rolamentos e casquilhos pode acelerar o processo de desgaste. Lubrifique os bocais de lubrificação imediatamente após cada lavagem, independentemente do intervalo previsto.

Limpe os bocais de lubrificação de modo a evitar a penetração de matérias estranhas nas bielas ou buchas.
Introduza massa lubrificante nos bocais.
Limpe a massa lubrificante em excesso.

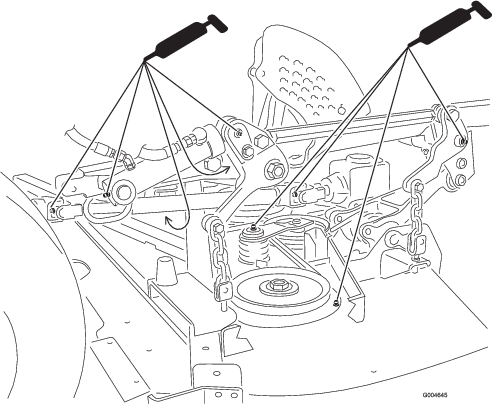

Figura 18

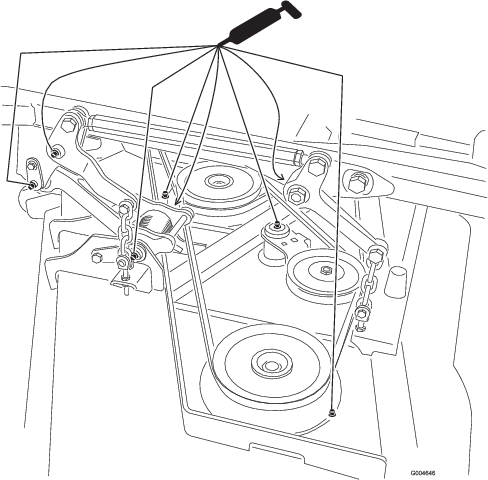

Figura 19

Note: A duração dos rolamentos pode ser afetada negativamente por procedimentos incorretos de lavagem. Não lave a unidade enquanto estiver quente e evite apontar o spray de alta pressão ou volume aos rolamentos ou vedantes.

Substituição das correias de transmissão das lâminas

Intervalo de assistência	Procedimento de manutenção
Após as pimeiras 50 horas	Verifique o estado das correias de transmissão das lâminas na unidade de corte.

As correias da transmissão das lâminas, apertadas pelas polias intermédias fixas, são bastante duráveis. No entanto, após muitas horas de utilização, estas deverão apresentar alguns sinais de desgaste. Os sinais apresentados por uma correia desgastada incluem: ruído durante a rotação da correia, perda de eficácia das lâminas aquando do corte, fraca qualidade de corte, extremidades desfiadas, marcas de queimaduras e rachas. Substitua as correias assim que notar alguma destas condições.

Baixe a unidade de corte para 1 pol. de altura de corte, mova a alavanca do acelerador para a posição LENTO, desligue o motor, engate o travão de mão e retire a chave.
Retire as coberturas da correia da zona superior da unidade de corte e coloque as coberturas à parte.
Utilizando uma alavanca ou ferramenta semelhante, afaste a polia intermédia da correia superior (Figura 20) da correia da transmissão superior para libertar a tensão da correia e permitir que esta saia das polias.
Figura 20
1. Correia superior
2. Polia da correia superior
3. Correia inferior
4. Polia da correia inferior
Coloque a nova correia à volta da polia da caixa de velocidades, polias do veio inferior e conjunto da polia intermédia, como se mostra na Figura 20.
Coloque a nova correia nas polias da barra superior e na estrutura da polia intermédia, como se mostra na Figura 20.
Lubrifique todos os pontos de lubrificação da unidade de corte e da transmissão do cortador.
Instale as coberturas da correia.

Manutenção das lâminas de corte

Verifique as lâminas diariamente para ver se estão afiadas, se estão gastas ou danificadas. Afie as lâminas se for necessário. Se uma lâmina estiver danificada ou gasta, substitua-a imediatamente por uma lâmina sobressalente genuína da Toro.

Segurança da lâmina

Uma lâmina desgastada ou danificada pode partir-se, podendo levar à projeção de um fragmento contra o utilizador ou alguém que esteja por perto e provocar lesões graves ou até mesmo a morte.

Inspecione periodicamente se a lâmina apresenta sinais de desgaste ou outros danos.
Tome todas as precauções necessárias quando efetuar a verificação das lâminas. Envolva as lâminas ou utilize luvas e tome todas as precauções necessárias quando efetuar a manutenção das lâminas. Substitua ou afie apenas as lâminas, não as endireite ou solde.
Em máquinas multilâminas, esteja atento ao facto de que a rotação de uma lâmina pode provocar a rotação das restantes.

Verificação das lâminas

Intervalo de assistência	Procedimento de manutenção
Em todas as utilizações ou diariamente	Verifique as lâminas da unidade de corte.

Desengate a tomada de força, liberte o pedal de tração e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Inspecione as extremidades de corte (Figura 21). Se as extremidades não estiverem afiadas ou estiverem amolgadas retire e afie as lâminas. Consulte Afiar as lâminas (Afiação das lâminas).
Inspecione as lâminas, especialmente a área da aba (Figura 21). Se verificar quaisquer danos, desgaste, ou a formação de ranhuras nesta área (Figura 21), instale imediatamente uma lâmina nova.
Perigo
Se a lâmina continuar a sofrer este tipo de desgaste irá formar-se uma ranhura entre o suporte e a parte plana da lâmina. Eventualmente, pode soltar-se algum pedaço da lâmina e projetar-se, ferindo-o a si ou a qualquer pessoa próxima.
- Inspecione periodicamente se a lâmina apresenta sinais de desgaste.
- Nunca tente endireitar uma lâmina deformada ou soldar uma lâmina partida ou rachada.
- Substitua as lâminas gastas ou danificadas.
Figura 21
1. Extremidade de corte
2. Área da aba
3. Formação de desgaste/ranhuras
4. Fissuras

Deteção de lâminas dobradas

Desengate a tomada de força, liberte o pedal de tração e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Rode as lâminas até as extremidades se encontrarem viradas para a frente e para trás (Figura 22). Meça de uma superfície plana à extremidade de corte, posição A, das lâminas (Figura 22). Anote esta medida.
Figura 22
1. Meça aqui desde a lâmina até à superfície dura
2. Posição A
Rode as extremidades opostas das lâminas para a frente.
Meça desde uma superfície nivelada até à extremidade de corte das lâminas na mesma posição que no passo 3 acima. A diferença entre as medidas obtidas nos pontos 3 e 4 não devem exceder 3 mm. Se esta medida exceder 3 mm, a lâmina está dobrada e tem de ser substituída; consulte Retirar as lâminas e Instalação das lâminas.
Aviso
Uma lâmina que está dobrada ou danificada pode partir-se e pode ferir gravemente ou matar o operador ou quaisquer pessoas presentes.
- Substitua sempre as lâminas dobradas ou danificadas por outras novas.
- Nunca lime nem crie entalhes afiados nas extremidades ou superfícies da lâmina.

Retirar as lâminas

As lâminas têm de ser substituídas quando atingirem um objeto sólido e quando se encontrarem desequilibradas ou dobradas. Para obter o máximo desempenho e a continuidade da conformidade de segurança da máquina, utilize lâminas de substituição genuínas da Toro. A utilização de lâminas de substituição produzidas por outros fabricantes poderá resultar no incumprimento das normas de segurança.

Aviso

O contacto com uma lâmina afiada pode provocar ferimentos graves.

Use luvas ou embrulhe as extremidades afiadas da lâmina num pano.

Desengate a tomada de força, liberte o pedal de tração e engate o travão de estacionamento.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operação.
Segure na extremidade da lâmina, utilizando um trapo ou uma luva grossa.
Retire ao parafuso da lâmina, a placa antidano e a lâmina do veio do eixo; consulte Figura 25 em Instalação das lâminas.

Afiação das lâminas

Aviso

Ao afiar as lâminas podem ser projetados pedaços de lâmina que podem provocar ferimentos graves.

Use uma proteção adequada para os olhos quando estiver a afiar as lâminas.

Afie a extremidade de corte em ambas as extremidades da lâmina (Figura 23). Mantenha o ângulo original. A lâmina manterá o equilíbrio se for retirada a mesma quantidade de material de ambas as extremidades de corte.
Figura 23
1. Afie de acordo com o ângulo original
Verifique o equilíbrio da lâmina colocando-a num equilibrador de lâminas (Figura 24). Se a lâmina ficar na horizontal é porque está equilibrada e pode ser utilizada. Se lâmina não estiver equilibrada, lime algum metal da extremidade da aba apenas (Figura 25). Repita este procedimento até a lâmina estar equilibrada.
Figura 24
1. Lâmina
2. Equilibrador

Instalação das lâminas

Instale a lâmina no eixo (Figura 25).

Important: A parte curva da lâmina tem de estar a apontar para cima para o interior da unidade de corte para assegurar uma boa capacidade de corte.
Instale a placa antidanos e o parafuso da lâmina (Figura 25).
Figura 25
1. Eixo
2. Área da aba da lâmina
3. Placa antidanos
4. Parafuso da lâmina
Aperte o parafuso da lâmina com 115–149 N·m.

Correção do desalinhamento da unidade de corte

Se o corte for irregular nas passagens da unidade de corte, corrija como se segue:

Coloque a máquina numa superfície plana.
Defina a unidade de corte para a altura de corte desejada, desloque a alavanca do acelerador para a posição LENTO, desligue o motor, engate o travão de estacionamento e retire a chave.
Verifique e ajuste a pressão dos pneus frontais e traseiros da unidade de tração; consulte o Manual do utilizador.
Verifique se há lâminas empenadas.
Retire as coberturas da zona superior da unidade de corte.
Rode a lâmina de cada eixo até que as suas extremidades se encontrem viradas para a frente e para trás.
Meça a distância existente entre o chão e a ponta dianteira da lâmina.
Ajuste as porcas de retenção que prendem as forquilhas/correntes da unidade de corte ao cortador até que a unidade de corte fique nivelada (Figura 26).
Figura 26
1. Corrente da forquilha do cortador dianteira
2. Corrente da forquilha do cortador traseira
3. Corrente
4. Forquilha
5. Porca de bloqueio
6. Cortador

Substituição do defletor de relva

Aviso

Uma abertura de descarga sem proteção faz com que a máquina projete objetos na direção do utilizador ou outras pessoas, o que pode provocar ferimentos graves. Também pode ocorrer contacto com a lâmina.

Nunca utilize a máquina sem um kit de mulch ou defletor de relva.
Certifique-se de que o defletor de relva está baixado.

Baixe a unidade de corte até ao solo, mova a alavanca do acelerador para a posição LENTO, desligue o motor, engate o travão de mão e retire a chave.
Retire a porca de bloqueio, o parafuso, a mola e a cunha que fixam o defletor aos apoios de articulação (Figura 27). Se o defletor de relva estiver danificado ou gasto, retire-o.
Figura 27
1. Parafuso
2. Espaçador
3. Porca de bloqueio
4. Mola
5. Mola instalada
6. Defletor de relva
7. Extremidade esquerda em gancho da mola, colocar atrás da extremidade da unidade de corte antes de colocar o parafuso
8. Extremidade direita em gancho da mola
Coloque a anilha e a mola entre os suportes de substituição do defletor de relva (Figura 27). Coloque a extremidade esquerda em gancho J da mola por trás da extremidade da unidade de corte.

Note: Certifique-se de que está montada a extremidade esquerda em gancho da mola por trás da extremidade da unidade de corte antes de colocar o parafuso como se mostra na Figura 27.
Coloque o parafuso e a porca. Coloque a extremidade direita do gancho da mola à volta do defletor de relva (Figura 27).

Important: O defletor de relva tem de ser capaz de descer. Suba o defletor para testar se desce por completo.

Limpar debaixo da unidade de corte

Intervalo de assistência	Procedimento de manutenção
Em todas as utilizações ou diariamente	Limpe a unidade de corte.

Retire a relva acumulada sob unidade de corte diariamente.

Desengate a tomada de força, liberte o pedal de tração para a posição ponto morto e engate o travão de mão.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição de operador.
Levante a unidade de corte para a posição de TRANSPORTE.
Utilize um macaco para elevar a frente da máquina e apoie-a com preguiças.
Limpe muito bem a parte de baixo da unidade de corte com água.

Armazenamento

Desengate a tomada de força, liberte o pedal de tração para a posição ponto morto e engate o travão de mão.
Desloque a alavanca do acelerador para a posição LENTO, desligue o motor, retire a chave e espere que todas as peças em movimento parem antes de deixar a posição do operador.
Deixe o motor arrefecer antes de ajustar, limpar, armazenar ou reparar a máquina.
Limpe bem a unidade de corte, prestando especial atenção às seguintes zonas:
- Zona inferior da unidade de corte
- Zona inferior das coberturas da correia da unidade de corte.
- Conjunto do veio da tomada de força
- Todos os bocais de lubrificação e pontos de articulação
Verifique e ajuste a pressão dos pneus frontais e traseiros da unidade de tração; consulte o Manual do operador da unidade de tração.
Retire, afie e equilibre as lâminas da unidade de corte. Monte as lâminas e aperte os respetivos fechos com 115 a 149 N·m.
Verifique todos os dispositivos de fixação para ver se estão soltos e aperte-os conforme necessário.
Lubrifique todos os bocais de lubrificação e pontos de articulação. Limpe a massa lubrificante em excesso.
Lixe e retoque todas as zonas riscadas, estaladas ou enferrujadas. Repare qualquer marca.

Cortador rotativo 182 cm

Unidade de tração Groundsmaster® série 360 e 7200

Model No. 30353-Serial No. 405700000 and Up

Model No. 30353-Serial No. 403373001 and Up

Model No. 30456-Serial No. 405700000 and Up

Model No. 30457-Serial No. 405700000 and Up

Model No. 30481-Serial No. 405700000 and Up

Model No. 30481-Serial No. 403373001 and Up

Introdução

Aviso

Segurança

Segurança geral

Segurança da unidade de corte

Autocolantes de segurança e de instruções

Instalação

Instalação do espaçador do pedal

Retirar a unidade de corte existente (se equipada)

Cuidado

Aviso

Instalar a nova unidade de corte

Cuidado

Nivelar a unidade de corte

Nivelamento lateral

Nivelamento da frente para trás

Funcionamento

Regulação

Ajuste da altura de corte

Ajuste do(s) patim(ns)

Ajuste dos rolos antidanos traseiros

Ajuste dos rolos

Sugestões de utilização

Ajuste do acelerador/velocidade

Direção de corte

Velocidade de corte

Evita cortar demasiado baixo

Selecione a altura de corte que mais se adeque à operação

Relva comprida

Mantenha a unidade de corte limpa

Manutenção das lâminas

Manutenção

Aviso

Cuidado

Plano de manutenção recomendado

Lista de manutenção diária

Cuidado

Lubrificação

Lubrificação dos rolamentos e casquilhos

Substituição das correias de transmissão das lâminas

Manutenção das lâminas de corte

Segurança da lâmina

Verificação das lâminas

Perigo

Deteção de lâminas dobradas

Aviso

Retirar as lâminas

Aviso

Afiação das lâminas

Aviso

Instalação das lâminas

Correção do desalinhamento da unidade de corte

Substituição do defletor de relva

Aviso

Limpar debaixo da unidade de corte

Armazenamento
