60 V elektrisk løftesett

1. Parker maskinen på et jevnt underlag.

2. Sett på parkeringsbremsen.

3. Slå av maskinen og ta ut nøkkelen.

Figur 1

1. Hev lasteplanet.

2. Fjern gassfjæren som vist i Figur 2.



   Figur 2

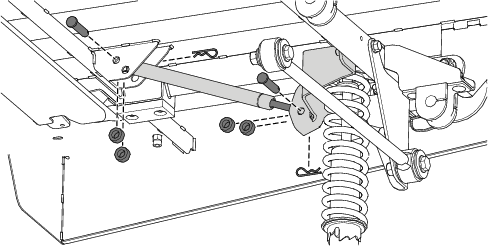

3. Fjern løftebraketten som vist i Figur 3.



   Figur 3

Note: Hvis trekkstangen er montert på maskinen, må du fjerne den før du plasserer lasteplanet i servicestillingen.

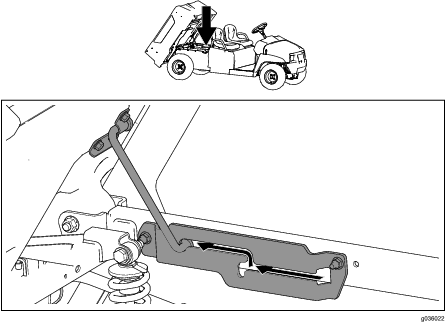

Sett inn støttestangen i servicestillingen (Figur 4).

Figur 4

	1x	5x	5x

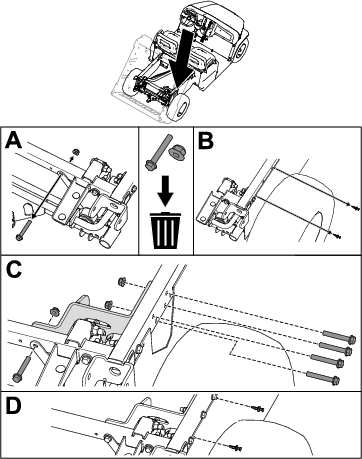

1. Fjern den eksisterende bolten og mutteren fra det bakre rammerøret (boks A i Figur 5).

   Note: Kast bolten og mutteren.

2. Fjern de to eksisterende plastnaglene fra det bakre rammerøret (boks B i Figur 5).

   Note: Behold de to plastnaglene.

3. Monter løftebraketten til det bakre rammerøret ved hjelp av fem flenshodebolter (⅜ x 2½ tommer) og fem flensmuttere (⅜ tomme) som vist i boks C i Figur 5.

   Trekk flenshodeboltene (⅜ x 2½ tommer) med et moment på 37–45 N·m.

4. Monter de to tidligere fjernede plastnaglene i det bakre rammerøret (boks D i Figur 5).

Figur 5

	1x

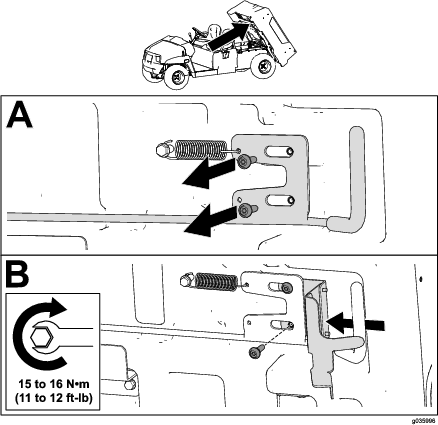

1. Fjern de to eksisterende boltene fra lasteplanets spak (boks A i Figur 6).

2. Monter løftelåsen til lasteplanets spak med de to boltene du fjernet tidligere, og stram boltene til 15–16 Nm som vist i boks B i Figur 6.

Figur 6

	1x	6x

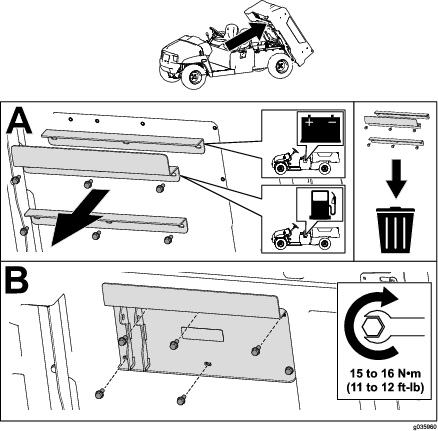

1. Fjern de seks eksisterende boltene og planbrakettene fra lasteplanet (boks A i Figur 7).

   Note: Kast boltene og planbrakettene.

2. Monter løfteplaten til lasteplanet med de seks boltene, og stram boltene til 15–16 N·m som vist i boks B i Figur 7.

Figur 7

		1x

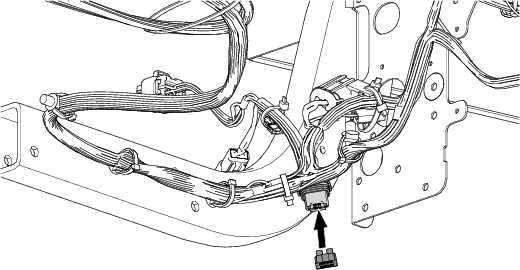

Monter sikringen (20 A) i sikringsblokken som vist i Figur 8.

Figur 8

	2x	2x

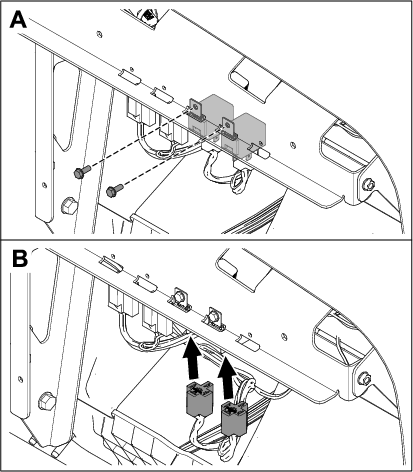

Monter og koble til releene som vist i Figur 9.

Figur 9

		1x

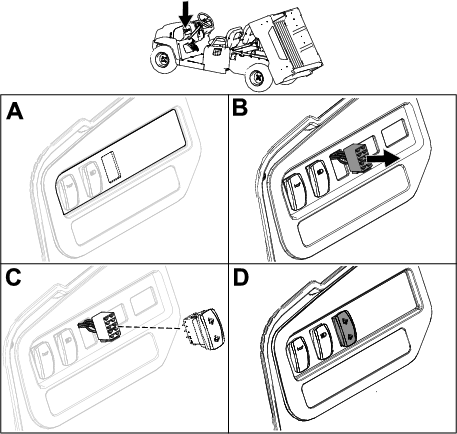

1. Skjær ut åpningen i dashbordmerket for bryteren (boks A av Figur 10).

2. Monter bryterkontakten gjennom åpningen i dashbordet (boks B i Figur 10).

3. Monter bryteren til bryterkontakten (boks C i Figur 10).

4. Kontroller at bryteren er riktig innrettet (boks D i Figur 10).

Figur 10

	1x	2x	2x	1x

Important: Bruk kabelfestet for å feste løftesylinderledningen til ledningssatsen, unna skarpe eller bevegelige deler. Kontroller at det er nok slakk i ledningssatsen for hele bevegelsessyklusen.

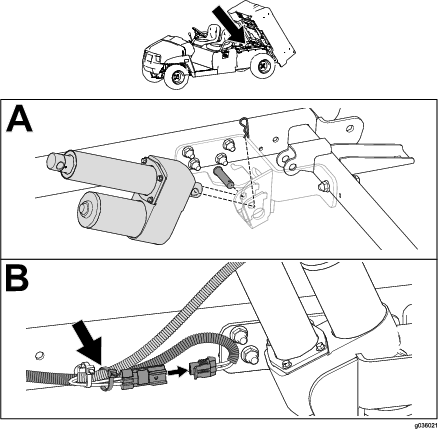

1. Monter løftesylinderen med en splittpinne og hårnålssplint (boks A i Figur 11).

2. Koble til ledningssatsen, og fest den til maskinskinnen med kabelfestet (boks B i Figur 11).

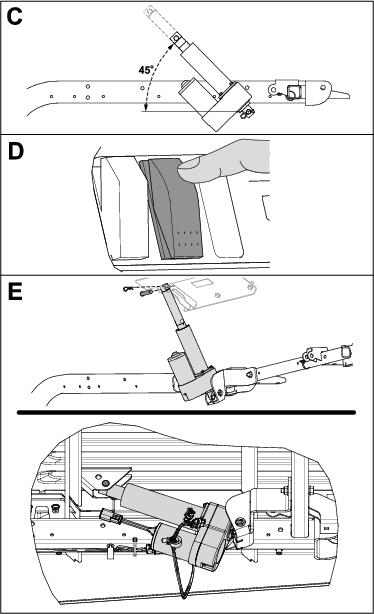

3. Drei løftesylinderen oppover til en 45° vinkel, bruk deretter en trekloss til å støtte løftesylinderen (boks C i Figur 12).

4. Trykk oppover på bryteren for å forlenge løftesylinderen (boks D i Figur 12).

5. Monter den forlengede delen av løftesylinderen til lasteplanet ved hjelp av en splittpinne og hårnålssplint (boks E i Figur 12).

   Øvre halvdel – lasteplan i plast: nedre halvdel – lasteplan i stål

Figur 11

Important: Bruk en blokk til støtte løftesylinderen, slik at den går oppover i en vinkel på 45°.

Figur 12

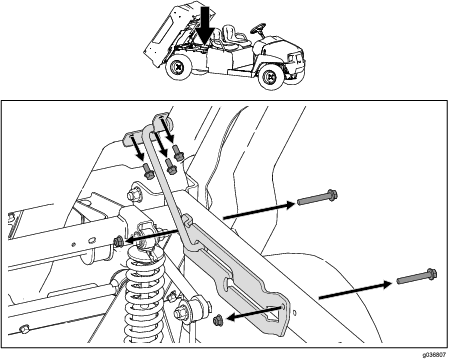

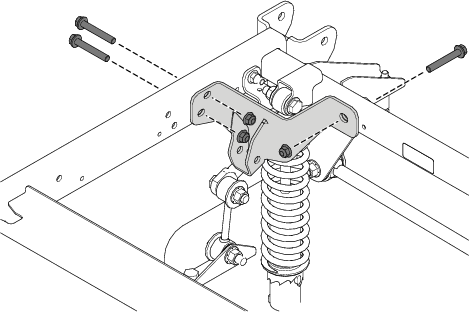

Fjern de to boltene (⅜ x 2½ tommer), to flensmutterne (⅜ tomme) og tre boltene (5/16 x ¾ tomme) fra støttestangenheten, og fjern støttestangenheten (Figur 13).

Figur 13

Important: Hvis du kjører mens lasteplanet er hevet, kan dette føre til at maskinen velter eller ruller. Planstrukturen kan bli skadet hvis du bruker maskinen med planet hevet.

• Bruk maskinen kun når lasteplanet er nede.

• Når du har lesset i lasten på lasteplanet, senker du ned planet.

Important: Lås opp planlåsen når du bruker den elektriske løfteenheten for å heve og senke lasteplanet.

Important: Lås planlåsen når du bruker bakre tilbehør.

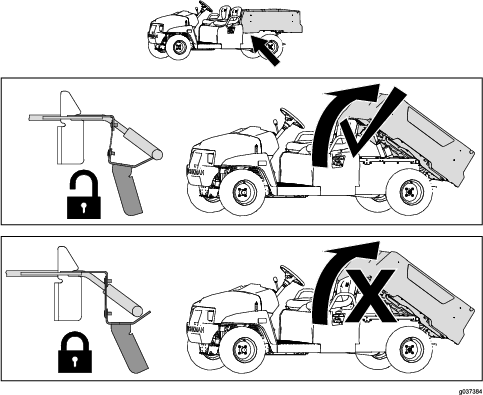

For å låse opp planlåsen drar du planlåsen mot deg (Figur 14).

For å låse planlåsen trykker du planlåsbraketten mot midten i maskinen til du hører planlåsen låses på plass (Figur 14).

Figur 14

Important: Lås opp planlåsen når du bruker den elektriske løfteenheten for å heve og senke lasteplanet.

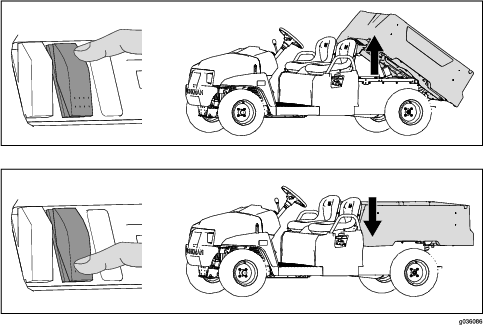

Trykk oppover på bryteren for å løfte planet (Figur 15).

Trykk nedover på bryteren for å senke planet (Figur 15).

Figur 15
