60 V:n sähkötoiminen nostinsarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Katkaise koneesta virta ja irrota virta-avain.

Kuva 1

1. Nosta kuljetuslava.

2. Irrota kaasujouset kuvan mukaisesti (Kuva 2).



   Kuva 2

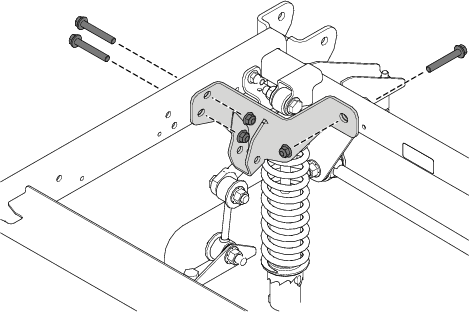

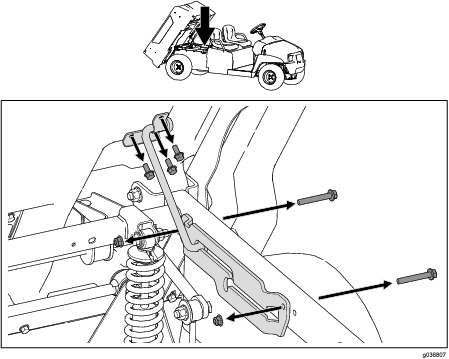

3. Irrota nostokannatin kuvan mukaisesti (Kuva 3).



   Kuva 3

Note: Jos koneeseen on asennettu vetoaisa, irrota se ennen lavan asettamista huoltoasentoon.

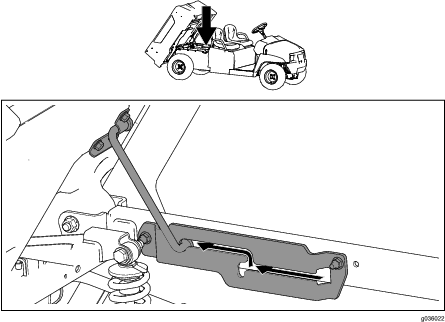

Aseta kannatintanko huoltoasentoon (Kuva 4).

Kuva 4

	1 kpl	5 kpl	5 kpl

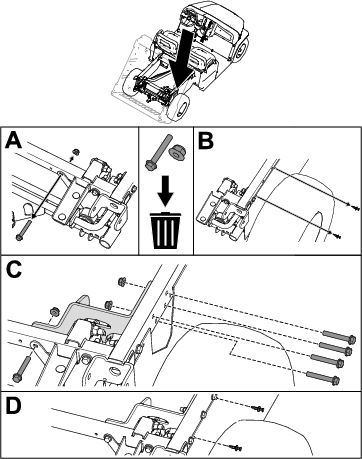

1. Irrota vanha pultti ja mutteri takarunkoputkesta (ruutu A, Kuva 5).

   Note: Pulttia ja mutteria ei enää tarvita.

2. Irrota kaksi vanhaa muoviniittiä takarunkoputkesta (ruutu B, Kuva 5).

   Note: Säilytä kaksi muoviniittiä.

3. Asenna nostokannatin takarunkoputkeen viidellä laippakantapultilla (⅜ × 2½ tuumaa) ja viidellä laippamutterilla (⅜ tuumaa) kuvan mukaisesti (ruutu C, Kuva 5).

   Kiristä laippakantapultit (3/8 × 2-1/2 tuumaa) momenttiin 37–45 N·m.

4. Asenna kaksi aikaisemmin irrotettua muoviniittiä takarunkoputkeen (ruutu D, Kuva 5).

Kuva 5

	1 kpl

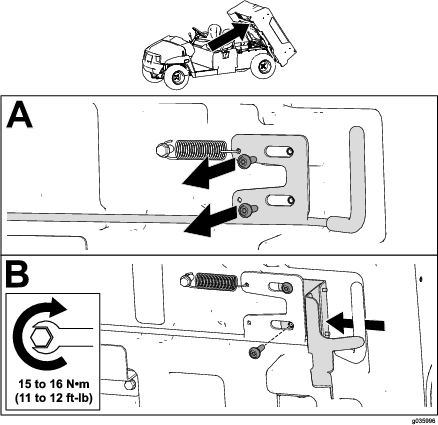

1. Irrota kaksi vanhaa pulttia kuljetuslavan vivusta (ruutu A, Kuva 6).

2. Asenna nostosalpa kuljetuslavan vipuun kahdella aiemmin irrotetulla pultilla ja kiristä pultit momenttiin 15–16 N·m kuvan mukaisesti (ruutu B, Kuva 6).

Kuva 6

	1 kpl	6 kpl

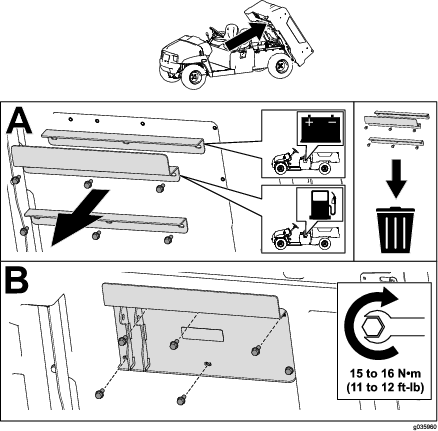

1. Irrota kuusi vanhaa pulttia ja lavakannattimet kuljetuslavasta (ruutu A, Kuva 7).

   Note: Pultteja ja lavakannattimia ei enää tarvita.

2. Asenna nostolevy kuljetuslavaan kuudella pultilla ja kiristä pultit momenttiin 15–16 N·m kuvan mukaisesti (ruutu B, Kuva 7).

Kuva 7

		1 kpl

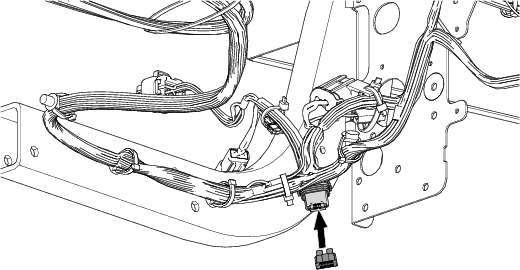

Asenna sulake (20 A) sulakerasiaan kuvan mukaisesti (Kuva 8).

Kuva 8

	2 kpl	2 kpl

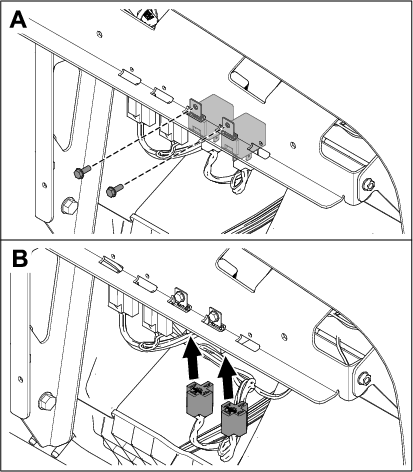

Asenna ja kytke releet kuvan mukaisesti (Kuva 9).

Kuva 9

		1 kpl

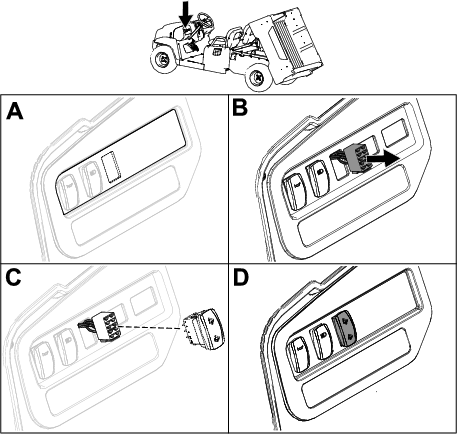

1. Leikkaa kojelaudan tarraan aukko kytkintä varten (ruutu A, Kuva 10).

2. Asenna kytkimen liitin kojelaudan aukon läpi (ruutu B, Kuva 10).

3. Asenna kytkin kytkimen liittimeen (ruutu C, Kuva 10).

4. Varmista, että kytkin on oikein päin (ruutu D, Kuva 10).

Kuva 10

	1 kpl	2 kpl	2 kpl	1 kpl

Important: Kiinnitä nostosylinterin johto johdinsarjaan nippusiteellä pois terävien tai liikkuvien osien läheisyydestä. Varmista, että johdinsarjassa on tarpeeksi löysää, jotta se pääsee liikkumaan koko liikeradallaan.

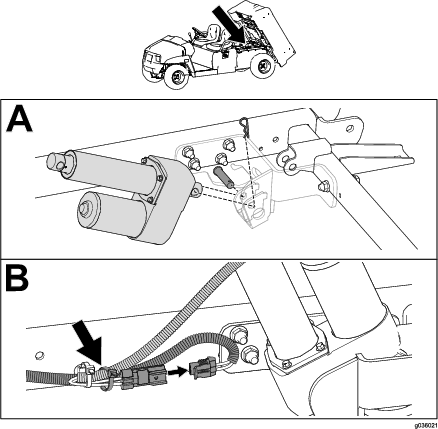

1. Kiinnitä nostosylinteri liitintapilla ja sokalla (ruutu A, Kuva 11).

2. Kytke johdinsarja ja kiinnitä se koneen runkopalkkiin nippusiteellä (ruutu B, Kuva 11).

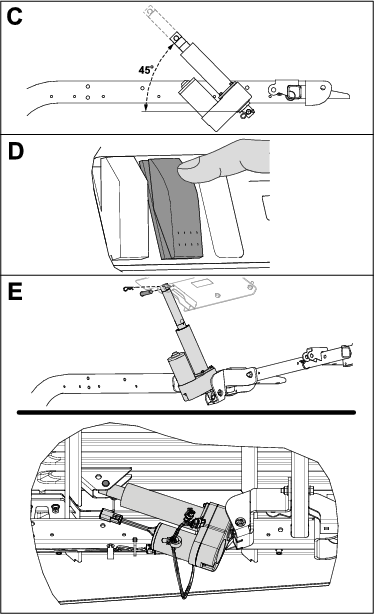

3. Käännä nostosylinteri ylöspäin 45 asteen kulmaan ja tue se sopivalla kappaleella (ruutu C, Kuva 12).

4. Työnnä nostosylinteri ulos painamalla kytkintä ylöspäin (ruutu D, Kuva 12).

5. Kiinnitä nostosylinterin ulos työnnetty osa kuljetuslavaan liitintapilla ja sokalla (ruutu E, Kuva 12).

   Yläpuoli – muovinen kuljetuslava; alapuoli – teräksinen kuljetuslava

Kuva 11

Important: Tue nostosylinteri tukevasti niin, että nostosylinteri osoittaa ylöspäin 45 asteen kulmassa.

Kuva 12

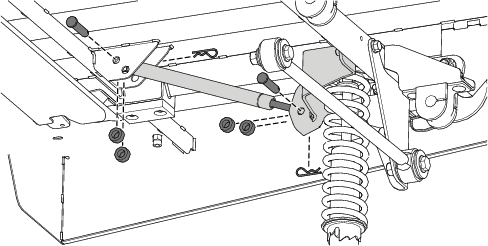

Irrota kaksi pulttia (⅜ × 2½ tuumaa), kaksi laippamutteria (⅜ tuumaa) ja kolme pulttia (5/16 × ¾ tuumaa) kannatintankoyksiköstä ja irrota kannatintankoyksikkö (Kuva 13).

Kuva 13

Important: Jos konetta ajetaan kuljetuslava nostettuna, kone saattaa kaatua tai vieriä helpommin. Lavarakennelma saattaa vaurioitua, jos konetta käytetään lava nostettuna.

• Käytä konetta vain, kun kuljetuslava on alhaalla.

• Kun sisältö on tyhjennetty kuljetuslavalle, laske lava.

Important: Lavan salpa on vapautettava, kun lavaa nostetaan tai lasketaan sähkötoimisella nostimella.

Important: Lavan salpa on lukittava, kun käytetään takalisälaitteita.

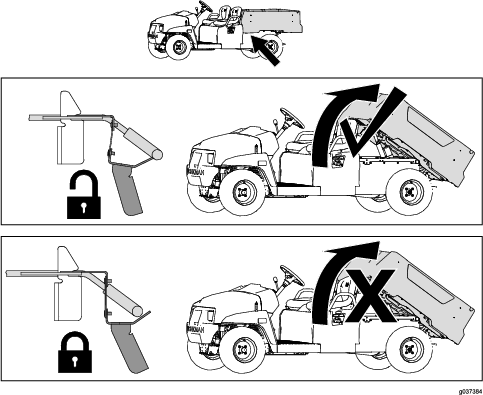

Avaa lavan salpa vetämällä lavan salpaa itseäsi kohti (Kuva 14).

Lukitse lavan salpa painamalla lavan salvan kiinnikettä koneen keskiosaa kohti, kunnes lavan salpa lukittuu kuuluvasti paikalleen (Kuva 14).

Kuva 14

Important: Lavan salpa on vapautettava, kun lavaa nostetaan tai lasketaan sähkötoimisella nostimella.

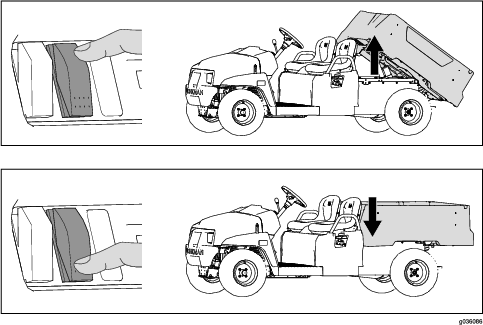

Nosta lava painamalla kytkintä ylöspäin (Kuva 15).

Laske lava painamalla kytkintä alaspäin (Kuva 15).

Kuva 15
