Note: Hergebruik bevestigingsmateriaal dat u hebt verwijderd en dat niet wordt vervangen door nieuw bevestigingsmateriaal van de set.
De machine klaarmaken voor de montage
-
Parkeer de machine op een horizontaal oppervlak.
-
Haal de parkeerrem aan.
-
Zet de machine uit en verwijder het sleuteltje.
De gasveer en de hefbeugel verwijderen
Waarschuwing
Een opgehaalde laadbak kan vallen en letsel toebrengen aan personen die eronder aan het werk zijn.
-
Verwijder de lading uit de laadbak voordat u deze omhoogbrengt.
-
Ondersteun de laadbak altijd goed in de opgehaalde stand voordat u onder de laadbak gaat werken.
Plaats de laadbak in de onderhoudsstand
Note: Als uw machine is voorzien van een trekhaak moet u deze verwijderen voordat u de laadbak in de onderhoudsstand plaatst.

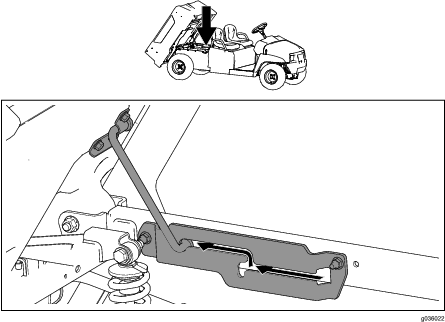

Plaats de steunstang in de onderhoudsstand (Figuur 4).
De hefbeugel monteren
 |  |  | ||
| 1x | 5x | 5x |
-

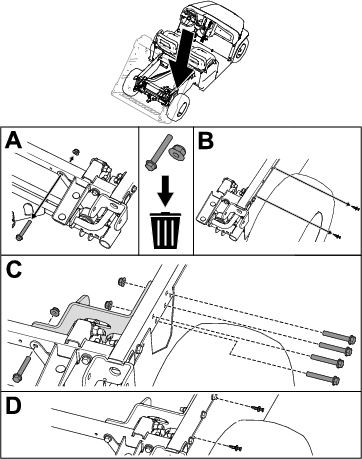

Verwijder de aanwezige bout en moer van de buis van het achterframe (vak A van Figuur 5).
Note: Gooi de bout en moer weg.
-
Verwijder de aanwezige plastic popnagels van de buis van het achterframe (vak B van Figuur 5).
Note: Bewaar de 2 plastic popnagels.
-
Monteer de hefbeugel aan de buis van het achterframe met 5 flenskopbouten (⅜" x 2½") and 5 flensmoeren (⅜") zoals wordt getoond in vak C van Figuur 5.
Draai de flenskopbouten (⅜" x 2½") vast met een torsie van 37 tot 45 N·m.
-
Monteer de 2 plastic popnagels die u eerder verwijderd hebt in de buis van het achterframe (vak D van Figuur 5).
De hefvergrendeling monteren

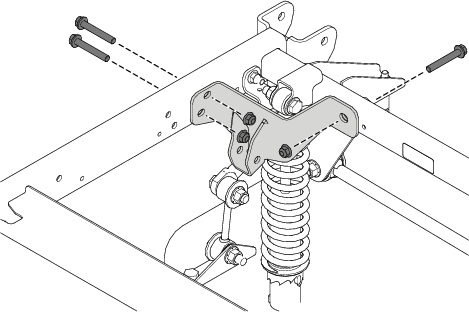

De hefplaat monteren
 |  | ||
| 1x | 6x |
-

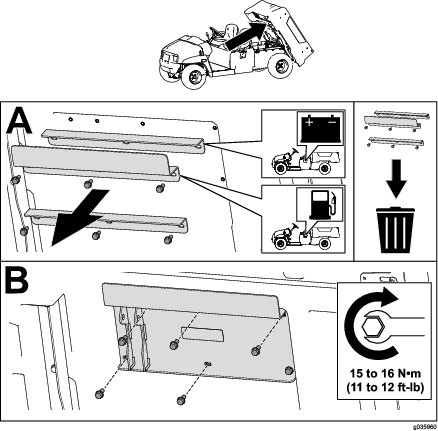

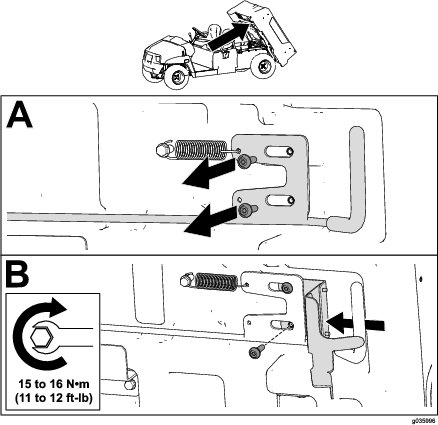

Verwijder de 6 aanwezige bouten en laadbaksteunen van de laadbak (vak A van Figuur 7).
Note: Gooi de bouten en laadbaksteunen weg.
-
Monteer de hefplaat aan de laadbak met de 6 bouten en draai de bouten aan tot 15–16 N·m zoals wordt getoond in vak B van Figuur 7.
De zekering monteren

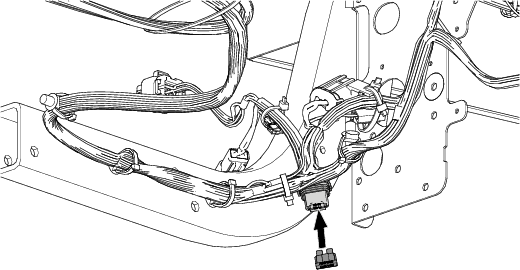

De relais monteren

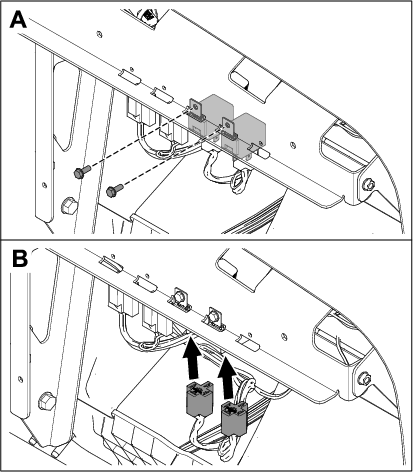

De schakelaar monteren
 | ||||
| 1x |
-

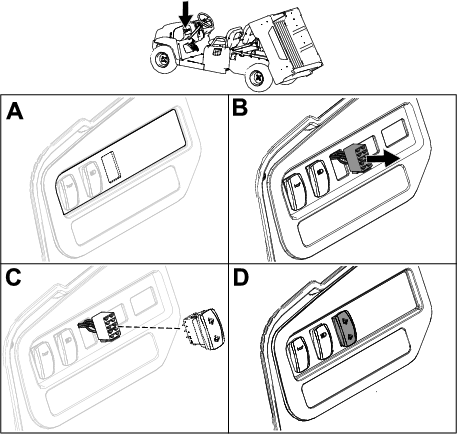

Snijd de opening in het dashboardplaatje uit voor de schakelaar (vak A van Figuur 10).
-
Monteer de aansluiting van de schakelaar door de opening in het dashboard (vak B van Figuur 10).
-
Monteer de schakelaar op de aansluiting van de schakelaar (vak C van Figuur 10).
-
Breng de schakelaar op de juiste manier aan (vak D van Figuur 10).
De hefcilinder monteren
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Gebruik de kabelbinder om de kabel van de hefcilinder aan de kabelboom, uit de buurt van scherpe of bewegende onderdelen te bevestigen. Zorg dat de kabelboom niet te strak gespannen is om volledige bewegingsvrijheid te garanderen.
-

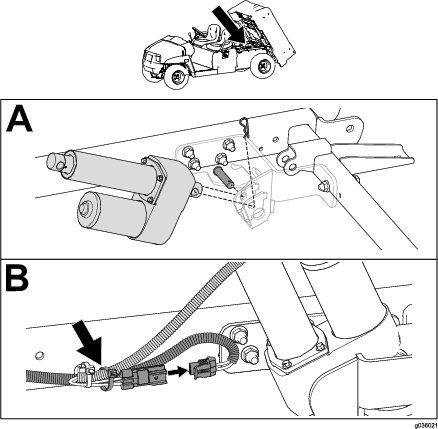

Monteer de hefcilinder met een gaffelpen en een haarspeldveer (vak A van Figuur 11).
-
Sluit de kabelboom aan en bevestig hem met de kabelbinder aan de machinerail (vak B van Figuur 11).
-

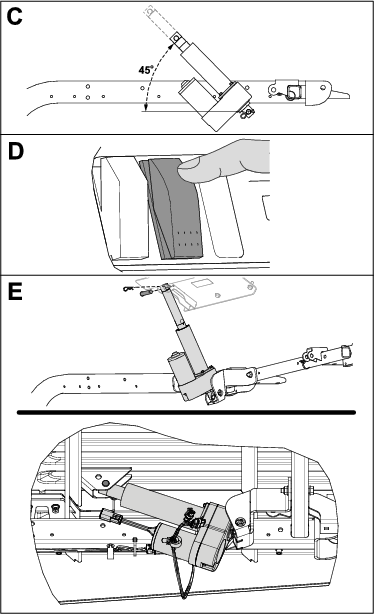

Draai de hefcilinder naar boven naar een hoek van 45°; ondersteun dan de hefcilinder met een blok (vak C van Figuur 12).
-
Druk de schakelaar naar boven om de hefcilinder naar buiten te schuiven (vak D van Figuur 12).
-
Monteer het uitgeschoven gedeelte van de hefcilinder aan de laadbak met een gaffelpen en een haarspeldveer (vak E van Figuur 12).
Bovenste helft - plastic laadbak; onderste helft - stalen laadbak
Important: Ondersteun de hefcilinder met een blok zodat het in een hoek van 45° omhoog staat.
De steunstang verwijderen

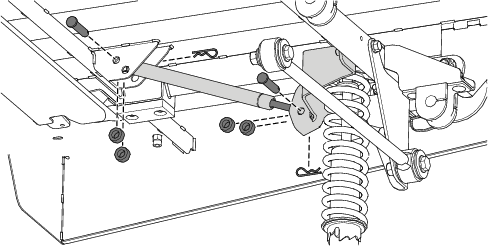

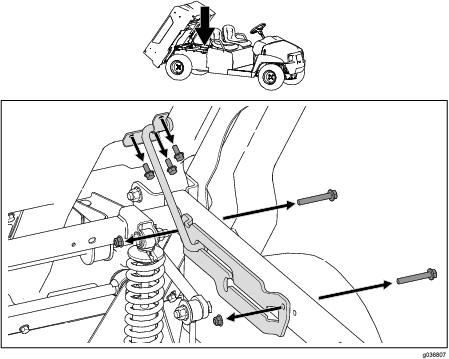

Verwijder de 2 bouten (⅜" x 2½"), 2 flensmoeren (⅜"), en 3 bouten (5/16" x ¾") van de steunstang en verwijder de steunstang (Figuur 13).
Bediening
Important: Als de laadbak tijdens het rijden omhoog staat, kan de machine gemakkelijker omslaan of gaan rollen. De laadbak kan beschadigd raken als deze tijdens het gebruik van de machine omhoog staat.
-
Gebruik de machine uitsluitend als de laadbak is neergelaten.
-

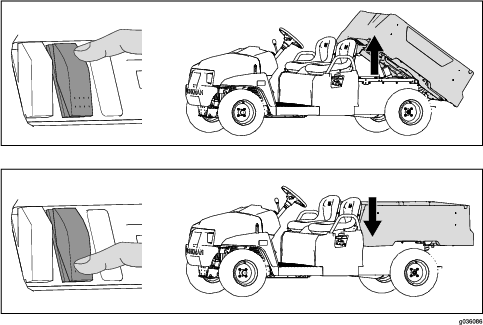

Nadat de inhoud in de laadbak is gestort, moet u de laadbak neerlaten.
Voorzichtig
De laadbak is zwaar en kan uw handen of andere lichaamsdelen verpletteren.
Houd uw handen en andere lichaamsdelen uit de buurt van de bak als u deze neerlaat.
Vergrendelen/ontgrendelen van de laadbakvergrendeling
Important: Ontgrendel de laadbakvergrendeling als u de elektrische hefinrichting gebruikt om de laadbak omhoog en omlaag te brengen.
Important: Vergrendel de laadbak indien u hulpstukken achter gebruikt.

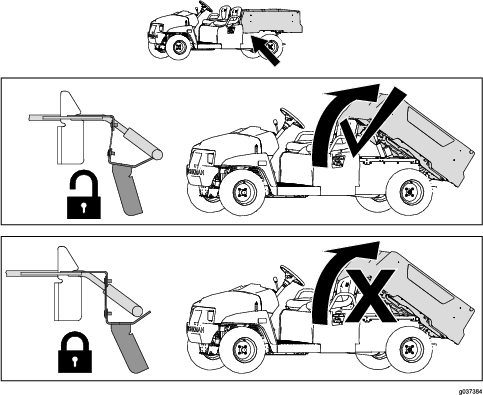

Om de laadbakvergrendeling te ontgrendelen, moet u deze naar u toe trekken (Figuur 14).
Om de laadbakvergrendeling te vergrendelen, moet u de beugel van de laadbakvergrendeling naar het midden van de machine duwen totdat u hoort dat de laadbakvergrendeling in zijn stand vergrendelt (Figuur 14).
