Kit di sollevamento elettrico da 60 V

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Spegnete la macchina e togliete la chiave.

Figura 1

1. Sollevate il pianale.

2. Rimuovete la molla a gas come illustrato nella Figura 2.



   Figura 2

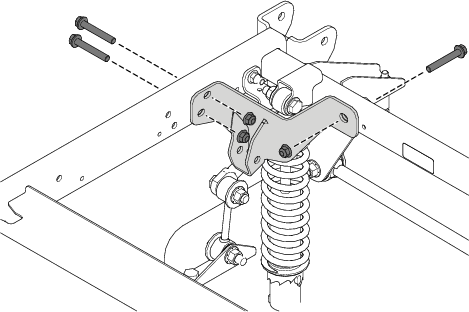

3. Rimuovete la staffa di sollevamento come illustrato nella Figura 3



   Figura 3

Note: Se la barra di traino è montata sulla macchina, è necessario rimuoverla prima di posizionare il pianale in posizione di servizio.

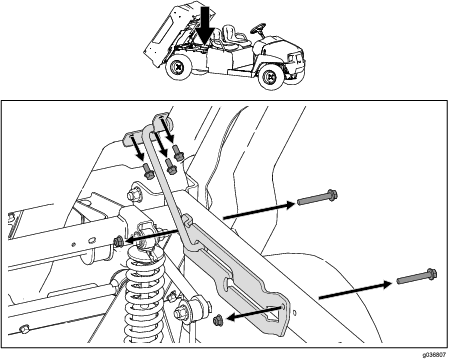

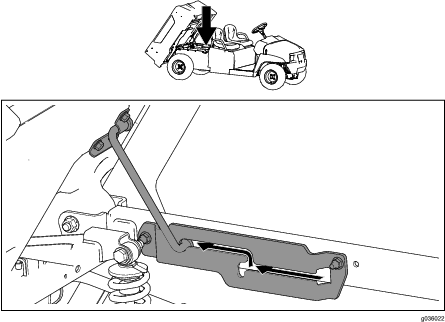

Inserite l'asta di supporto nella posizione di servizio (Figura 4).

Figura 4

	1x	5x	5x

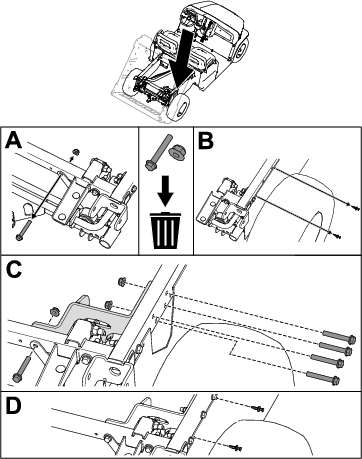

1. Rimuovete il bullone e il dado preesistenti dal tubo del telaio posteriore (casella A di Figura 5).

   Note: Eliminate il bullone e il dado.

2. Rimuovete i 2 ribattini in plastica preesistenti dal tubo del telaio posteriore (casella B di Figura 5).

   Note: Conservate i 2 ribattini in plastica.

3. Montate la staffa di sollevamento sul tubo del telaio posteriore utilizzando i 5 bulloni a testa flangiata (⅜" x 2½") e i 5 dadi flangiati (⅜") come mostrato nella casella C della figura Figura 5.

   Serrate i bulloni a testa flangiata (⅜" x 2½") a 37 - 45 N∙m.

4. Montate i 2 ribattini in plastica rimossi in precedenza nel tubo del telaio posteriore (casella D di Figura 5).

Figura 5

	1x

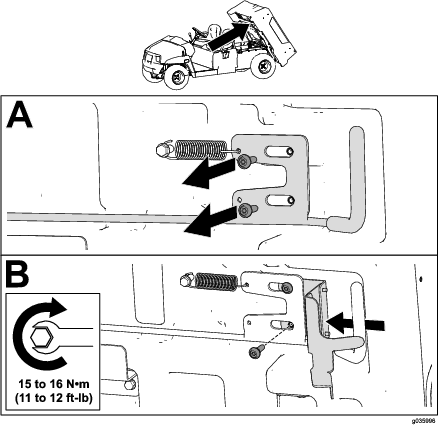

1. Rimuovete i 2 bulloni preesistenti dalla leva del pianale di carico (casella A di Figura 6).

2. Montate il fermo del sollevamento sul pianale di carico utilizzando i 2 bulloni rimossi in precedenza e serrateli a 15–16 N∙m come mostrato nella casella B di Figura 6.

Figura 6

	1x	6x

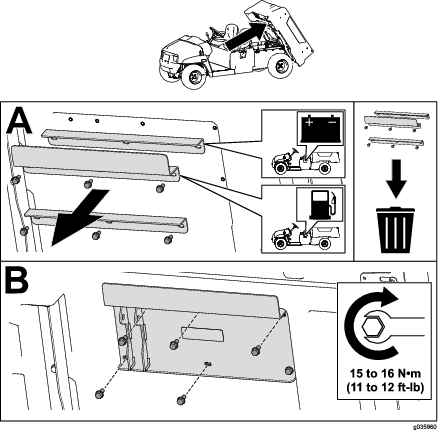

1. Rimuovete i 6 bulloni preesistenti e gli ancoraggi del pianale dal pianale di carico (casella A di Figura 7).

   Note: Eliminate i bulloni e gli ancoraggi del pianale.

2. Montate la piastra di sollevamento sul pianale di carico utilizzando i 6 bulloni e serrateli a 15–16 N∙m come mostrato nella casella B di Figura 7.

Figura 7

		1x

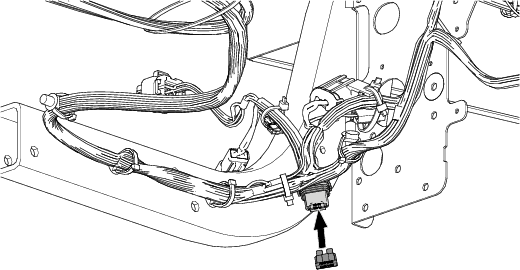

Installate il fusibile (20 A) nel portafusibili, come illustrato nella Figura 8.

Figura 8

	2x	2x

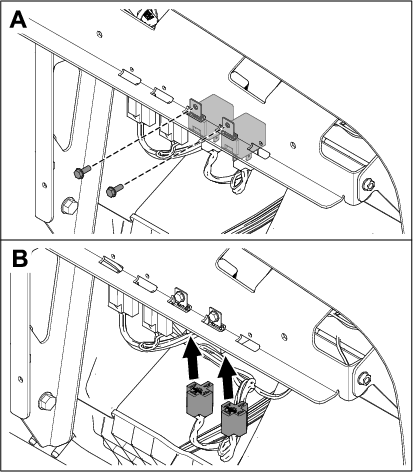

Montate e collegate i relè come illustrato nella Figura 9.

Figura 9

		1x

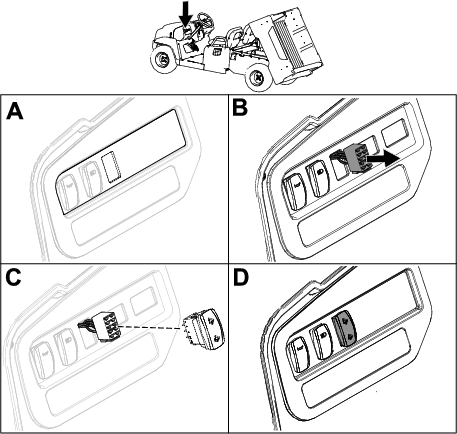

1. Ritagliate l’apertura nell’adesivo del cruscotto per l’interruttore (casella A di Figura 10).

2. Montate il connettore dell'interruttore attraverso l'apertura nel cruscotto (casella B di Figura 10).

3. Inserite l'interruttore nel suo connettore (casella C di Figura 10).

4. Accertatevi che l'interruttore sia posizionato nella direzione corretta (casella D di Figura 10).

Figura 10

	1x	2x	2x	1x

Important: Utilizzate la fascetta per cavi per fissare il filo del cilindro di sollevamento al cablaggio preassemblato, lontano da parti affilate o in movimento. Assicuratevi di lasciare un allentamento nel cablaggio preassemblato sufficiente per l'intera gamma di movimento.

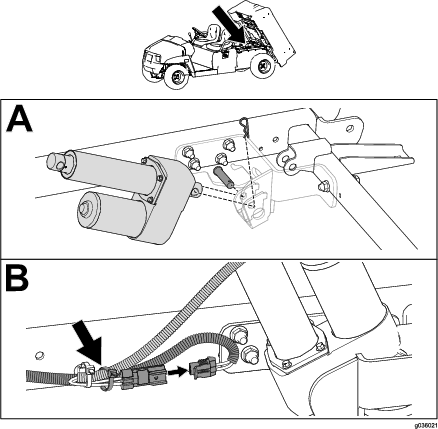

1. Montate il cilindro di sollevamento utilizzando un perno con testa e una coppiglia (casella A di Figura 11).

2. Collegate il cablaggio preassemblato e fissatelo alla guida della macchina utilizzando la fascetta per cavi (casella B di Figura 11).

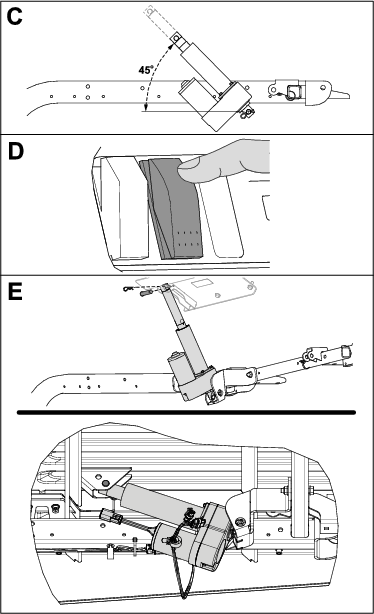

3. Ruotate verso l'alto il cilindro di sollevamento a un'angolazione di 45°, quindi utilizzate un blocco per supportarlo (casella C di Figura 12).

4. Premete la parte superiore dell'interruttore per estendere il cilindro di sollevamento (casella D di Figura 12).

5. Montate la parte estesa del cilindro di sollevamento sul pianale di carico utilizzando un perno con testa e una coppiglia (casella E di Figura 12).

   Metà superiore – pianale di carico in plastica; metà inferiore – pianale di carico in acciaio

Figura 11

Important: Utilizzate un blocco per sostenere il cilindro di sollevamento in modo che si estenda verso l'alto con un'angolazione di 45°.

Figura 12

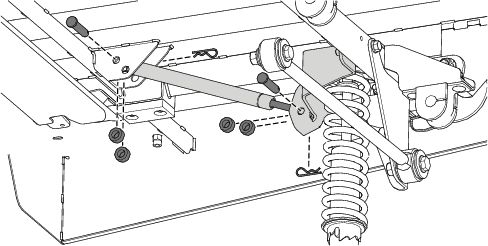

Rimuovete i 2 bulloni (⅜" x 2½"), i 2 dadi flangiati (⅜") e i 3 bulloni (5/16" x ¾") dal gruppo dell'asta di supporto per rimuovere il gruppo (Figura 13).

Figura 13

Important: Guidare la macchina con il pianale sollevato potrebbe causarne il ribaltamento o facilitarne l'oscillazione. Utilizzare la macchina con il pianale sollevato potrebbe danneggiare la struttura del pianale.

• Utilizzate la macchina solo quando il pianale è abbassato.

• Dopo aver scaricato il contenuto sul pianale, abbassatelo.

Important: Sbloccate il fermo del pianale quando utilizzate il sollevamento elettrico per sollevare e abbassare il pianale.

Important: Bloccate il fermo del pianale quando utilizzate attrezzi posteriori.

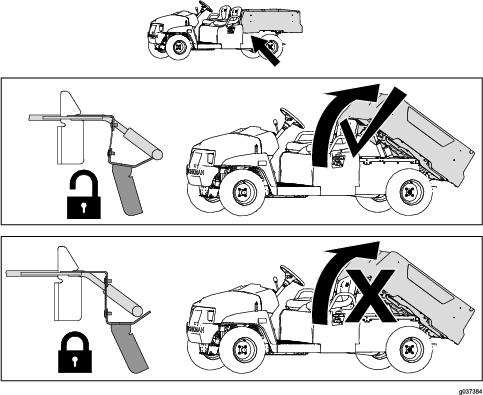

Per sbloccare il fermo del pianale, tirate il fermo del pianale verso di voi (Figura 14).

Per bloccare il fermo del pianale, spingete la staffa del fermo del pianale verso il centro della macchina, fino a quando non udite il fermo del pianale che si blocca in posizione (Figura 14).

Figura 14

Important: Sbloccate il fermo del pianale quando utilizzate il sollevamento elettrico per sollevare e abbassare il pianale.

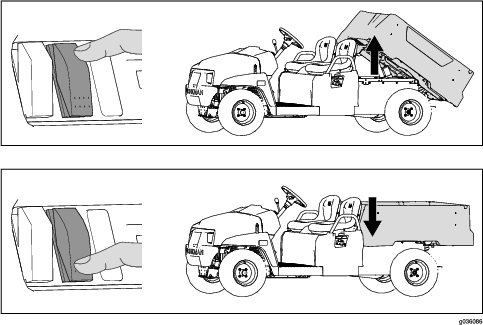

Premete l'interruttore verso l'alto per sollevare il pianale (Figura 15).

Premete l'interruttore verso il basso per abbassare il pianale (Figura 15).

Figura 15
