Elektrisk lyftsats, 60V

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av maskinen och ta ut nyckeln.

Figur 1

1. Höj upp lastflaket.

2. Ta bort gasfjädern enligt Figur 2.



   Figur 2

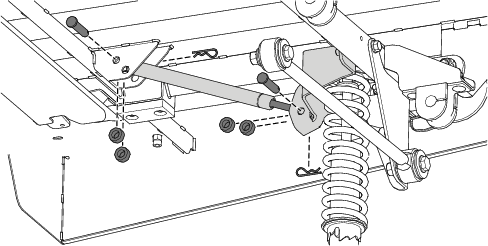

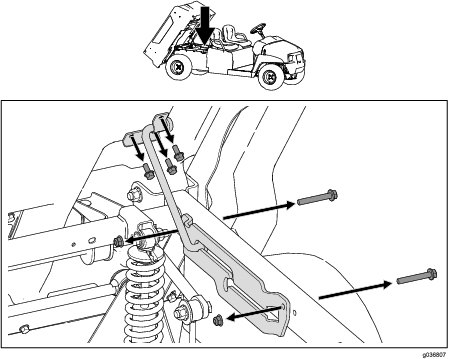

3. Ta bort lyftfästet enligt Figur 3.



   Figur 3

Note: Om dragkroken har monterats på maskinen måste du ta bort den innan du ställer flaket i serviceläget.

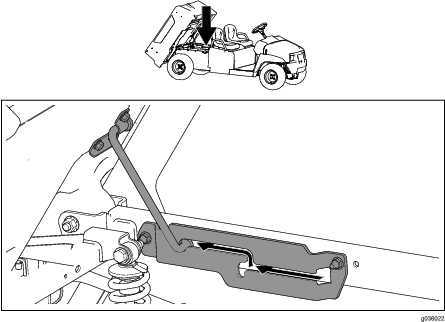

Ställ stöttan i serviceläget (Figur 4).

Figur 4

	1x	5x	5x

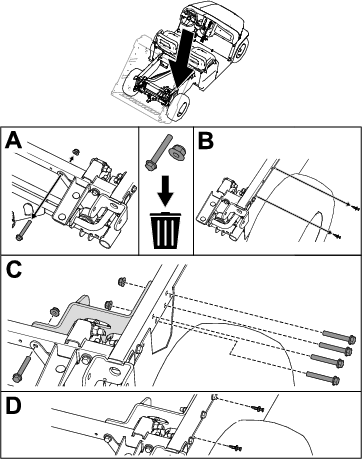

1. Avlägsna den befintliga bulten och muttern från röret på den bakre ramen (ruta A i Figur 5).

   Note: Kassera bulten och muttern.

2. Ta bort de två befintliga plastnitarna som sitter på röret på den bakre ramen (ruta B i Figur 5).

   Note: Spara de två plastnitarna.

3. Montera lyftfästet på röret den bakre ramen med fem flänsskruvar (⅜ x 2 ½ tum) och fem flänsmuttrar (⅜ tum) enligt ruta C i Figur 5.

   Dra åt flänsskruvarna (⅜ x 2½ tum) till 37–45 N·m.

4. Montera de två plastnitar som du tog bort tidigare på röret på den bakre ramen (ruta D i Figur 5).

Figur 5

	1x

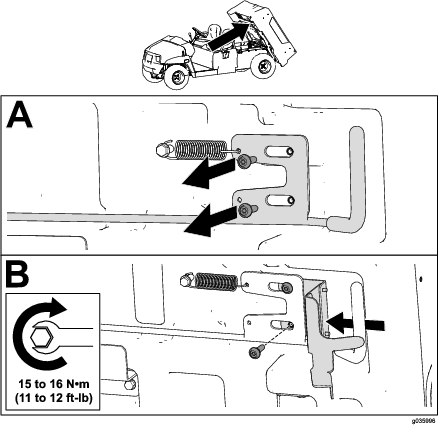

1. Avlägsna de två befintliga bultarna från lastflaksspaken (ruta A i Figur 6).

2. Montera lyftlåset på lastflaksspaken med hjälp av de två bultar som du tog bort tidigare och dra åt dem till 15–16 N·m enligt ruta B i Figur 6.

Figur 6

	1x	6x

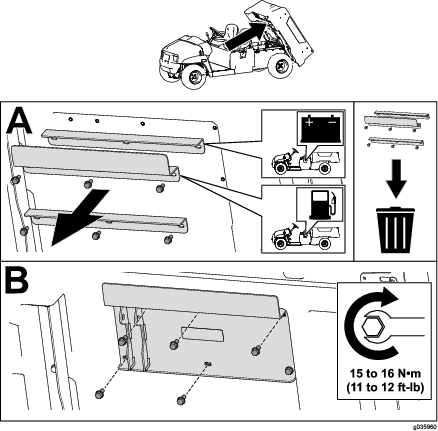

1. Avlägsna de sex befintliga bultarna och flakstöden från lastflaket (ruta A i Figur 7).

   Note: Kassera bultarna och flakstöden.

2. Montera lyftplåten på lastflaket med de sex bultarna och dra åt dem till 15–16 N·m enligt ruta B i Figur 7.

Figur 7

		1x

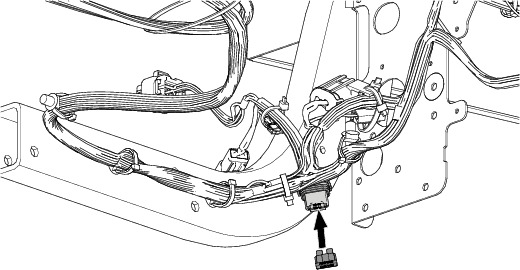

Montera säkringen (20 A) i säkringsblocket enligt . Figur 8

Figur 8

	2x	2x

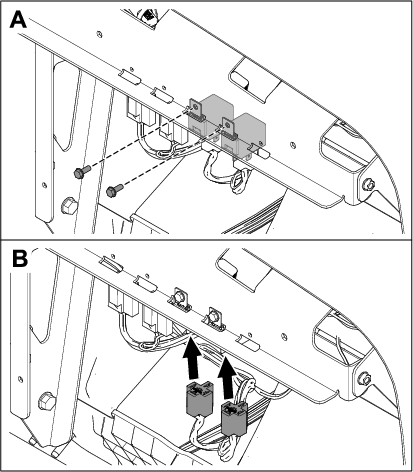

Montera och anslut reläerna enligt Figur 9.

Figur 9

		1x

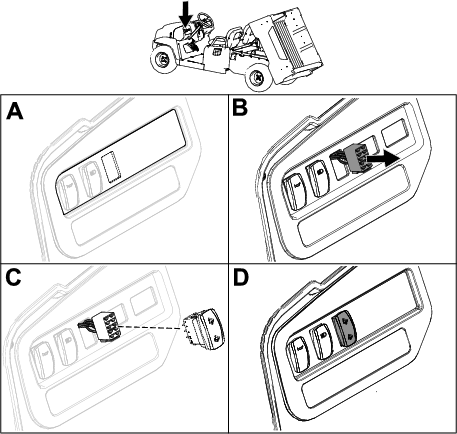

1. Gör ett hål för omkopplaren i dekalen på instrumentbrädan (plats A för Figur 10).

2. För omkopplarkontakten genom öppningen på instrumentbrädan för att montera den (ruta B i Figur 10).

3. Montera omkopplaren på omkopplarkontakten (ruta C i Figur 10).

4. Kontrollera att omkopplaren sitter åt rätt håll (ruta D i Figur 10).

Figur 10

	1x	2x	2x	1x

Important: Använd kabelbandet för att fästa undan lyftcylinderns kabel från vassa eller rörliga delar när du fäster den vid kablaget. Kontrollera att det finns tillräckligt spel i kablaget för hela rörelsen.

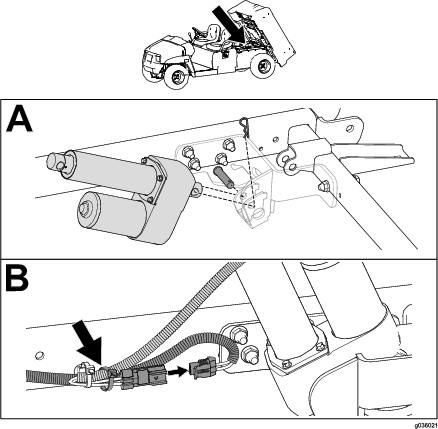

1. Montera lyftcylindern med en sprintbult och hårnålssprint (ruta A i Figur 11).

2. Anslut kablaget och fäst det på maskinskenan med kabelbandet (ruta B i Figur 11).

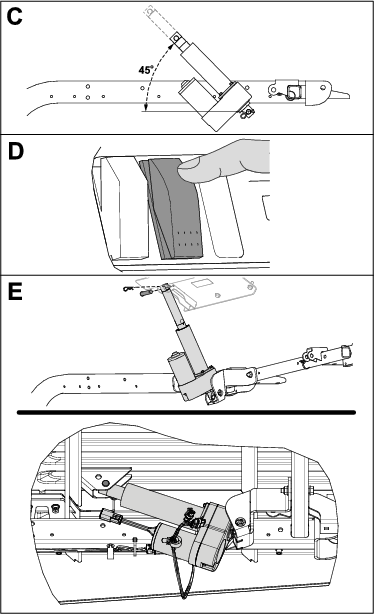

3. Vrid lyftcylindern till 45 graders vinkel och använd ett block för att stötta upp lyftcylindern (ruta C i Figur 12).

4. Dra ut lyftcylindern genom att trycka uppåt på omkopplaren (ruta D i Figur 12).

5. Montera den utdragna delen av lyftcylindern på lastflaket med hjälp av en sprintbult och hårnålssprint (ruta E i Figur 12).

   Övre halva – plastflak; nedre halva – stålflak

Figur 11

Important: Använd en uttagsplint för att ge stöd åt lyftcylindern så att den fortsätter uppåt i 45 graders vinkel.

Figur 12

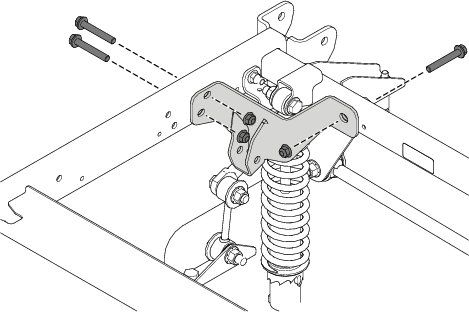

Avlägsna de två bultarna (⅜ x 2 ½ tum) och flänsmuttrarna (⅜ tum) samt de tre bultarna (5/16 x ¾ tum) från stöttan och avlägsna stöttan (Figur 13).

Figur 13

Important: Risken för att maskinen tippar eller välter ökar om den körs med lastflaket i upphöjt läge. Flakets konstruktion kan skadas om maskinen körs med lastflaket i upphöjt läge.

• Kör maskinen med lastflaket nedfällt.

• Sänk ned lastflaket när du har tömt ut innehållet.

Important: Lås upp flakspärren om du vill höja eller sänka flaket med den elektriska lyftsatsen.

Important: Lås flakspärren när du använder de bakre redskapen.

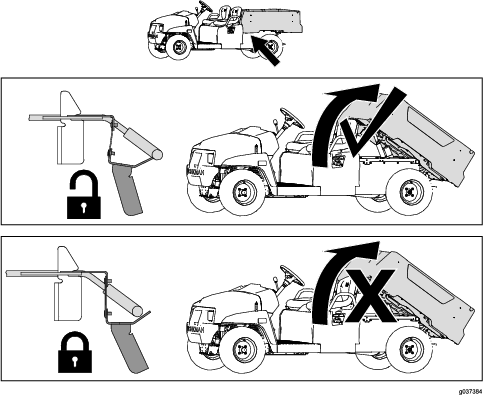

Lås upp flakspärren genom att dra den mot dig (Figur 14).

Om du vill låsa flakspärren trycker du flakspärrsfästet mot mitten av maskinen tills du hör att flakspärren hamnar på plats (Figur 14).

Figur 14

Important: Lås upp flakspärren om du vill höja eller sänka flaket med den elektriska lyftsatsen.

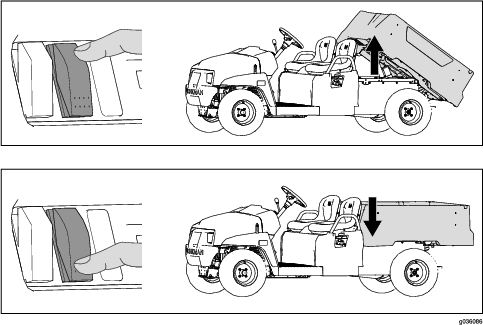

Tryck omkopplaren uppåt om du vill höja flaket (Figur 15).

Tryck omkopplaren nedåt om du vill sänka flaket (Figur 15).

Figur 15
