Kit de elevación eléctrica de 60 V

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague la máquina y retire la llave.

Figura 1

1. Eleve la plataforma de carga.

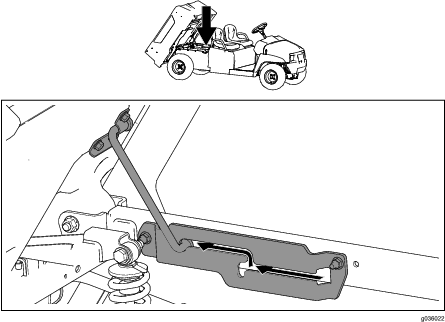

2. Retire el muelle a gas como se muestra en la Figura 2.



   Figura 2

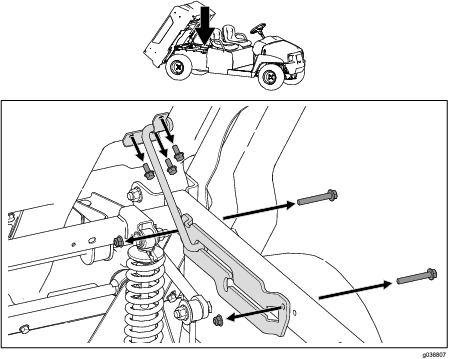

3. Retire el soporte de elevación como se muestra en la Figura 3.



   Figura 3

Note: Si está instalada la barra de tracción en la máquina, debe retirarla antes de colocar la plataforma en la posición de mantenimiento.

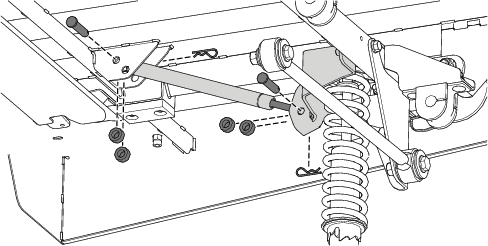

Ponga la varilla de sujeción en la posición de mantenimiento (Figura 4).

Figura 4

	1x	5x	5x

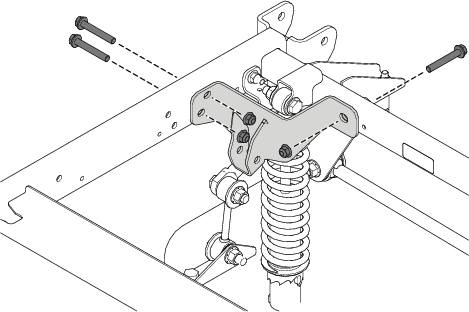

1. Retire el perno y la tuerca existentes del tubo del bastidor trasero (Figura 5, A).

   Note: Deseche el perno y la tuerca.

2. Retire los 2 remaches de plástico existentes del tubo del bastidor trasero (Figura 5, B).

   Note: Guarde los 2 remaches de plástico.

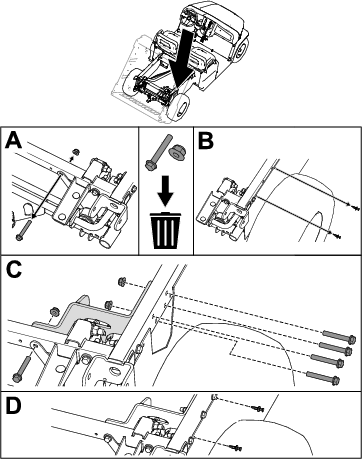

3. Instale el soporte de elevación en el tubo del bastidor trasero usando los 5 pernos con arandela prensada (⅜" x 2½") y las 5 tuercas con arandela prensada (⅜"), como se muestra en la Figura 5, C.

   Apriete los pernos con arandela prensada (⅜" x 2½") a 37 – 45 N∙m.

4. Instale los 2 remaches de plástico retirados anteriormente en el tubo del bastidor trasero (Figura 5, D).

Figura 5

	1x

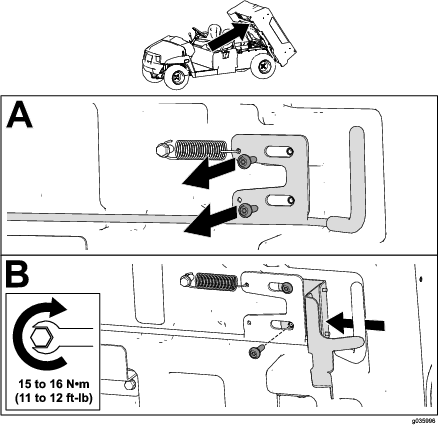

1. Retire los 2 pernos existentes de la palanca de la plataforma de carga (Figura 6, A).

2. Instale el cierre de seguridad del elevador en la palanca de la plataforma de carga usando los 2 pernos que retiró anteriormente, y apriete los pernos a 15 – 16 N∙m (11 – 12 pies-libra), como se muestra en la Figura 6, B.

Figura 6

	1x	6x

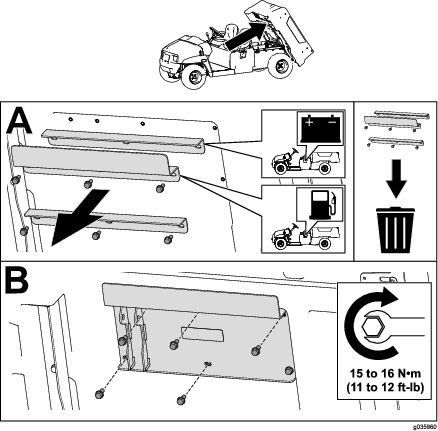

1. Retire los 6 pernos y las pletinas existentes de la plataforma de carga (Figura 7, A).

   Note: Deseche los pernos y las pletinas.

2. Instale la placa de elevación en la plataforma de carga usando los 6 pernos, y apriete los pernos a 15 – 16 N∙m (11 – 12 pies-libra), como se muestra en la Figura 7, B.

Figura 7

		1x

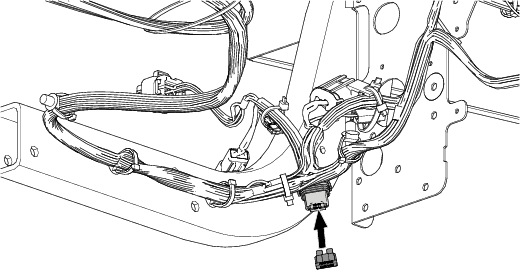

Instale el fusible (20 A) en el bloque de fusibles como se muestra en la Figura 8.

Figura 8

	2x	2x

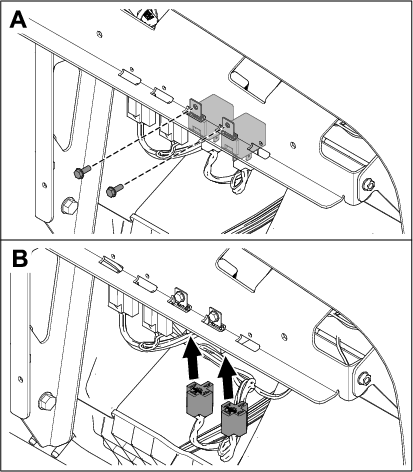

Instale y conecte los relés como se muestra en la Figura 9.

Figura 9

		1x

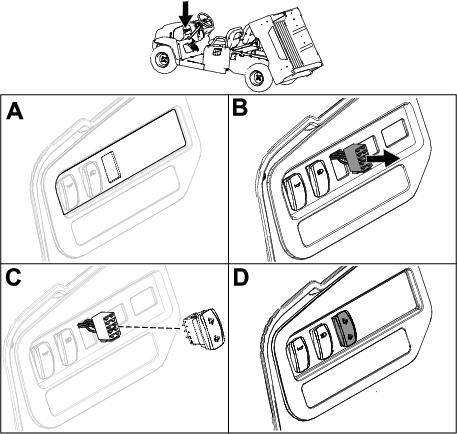

1. Recorte el hueco para el interruptor en la pegatina del salpicadero (Figura 10, A).

2. Instale el conector del interruptor a través del hueco del salpicadero (Figura 10, B).

3. Instale el interruptor en el conector del interruptor (Figura 10, C).

4. Asegúrese de que el interruptor está correctamente orientado (Figura 10, D).

Figura 10

	1x	2x	2x	1x

Important: Utilice la brida para sujetar el cable del cilindro de elevación al arnés de cables, lejos de piezas afiladas o móviles. Asegúrese de dejar suficiente holgura en el arnés de cables para que pueda moverse libremente.

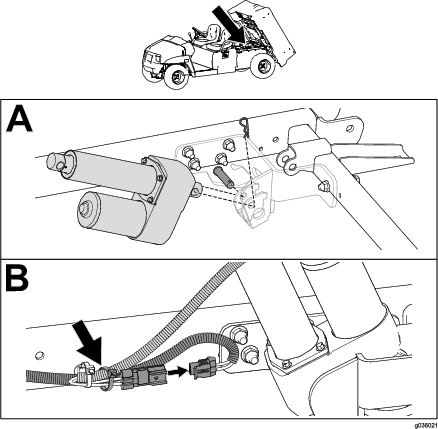

1. Instale el cilindro de elevación con un pasador y una chaveta (Figura 11, A).

2. Conecte el arnés de cables y sujételo al larguero de la máquina con una brida (Figura 11, B).

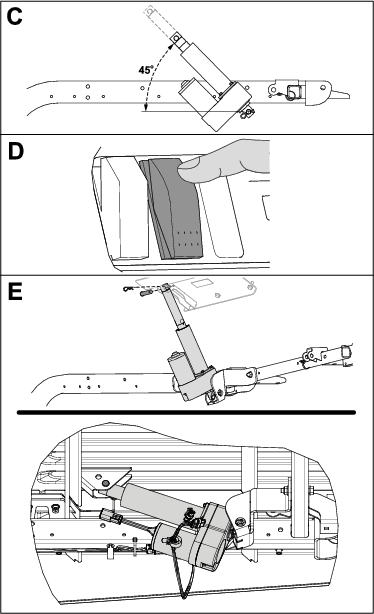

3. Gire el cilindro de elevación hacia arriba a un ángulo de 45°, luego utilice un bloque para sostener el cilindro de elevación (Figura 12, C).

4. Presione el interruptor hacia arriba para extender el cilindro de elevación (Figura 12, D).

5. Conecte la sección extendida del cilindro de elevación a la plataforma de carga con un pasador y una chaveta (Figura 12, E).

   Mitad superior: plataforma de carga de plástico; mitad inferior: plataforma de carga de acero

Figura 11

Important: Apoye el cilindro de elevación en un bloque de manera que se extienda hacia arriba a un ángulo de 45°.

Figura 12

Retire los 2 pernos (⅜" x 2½"), las 2 tuercas con arandela prensada (⅜") y los 3 pernos (5/16" x ¾") del conjunto de la varilla de sujeción, y retire el conjunto de la varilla (Figura 13).

Figura 13

Important: Si se conduce la máquina con la plataforma de carga elevada, la máquina puede volcar o rodar más fácilmente. La estructura de la plataforma puede dañarse si conduce la máquina con la plataforma elevada.

• Utilice la máquina únicamente con la plataforma de carga bajada.

• Después de descargar el contenido de la plataforma de carga, baje la plataforma.

Important: Desbloquee el cierre de seguridad de la plataforma antes de utilizar la elevación eléctrica para elevar y bajar la plataforma.

Important: Bloquee el cierre de seguridad de la plataforma mientras utilice accesorios traseros.

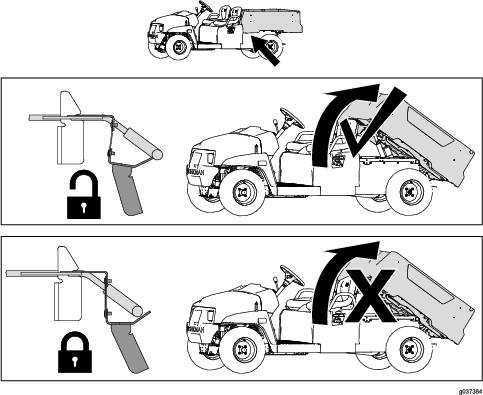

Para desbloquear el cierre de seguridad de la plataforma, tire del cierre hacia usted (Figura 14).

Para bloquear el cierre de seguridad de la plataforma, empuje el cierre hacia el centro de la máquina hasta que oiga bloquearse el pestillo (Figura 14).

Figura 14

Important: Desbloquee el cierre de seguridad de la plataforma antes de utilizar la elevación eléctrica para elevar y bajar la plataforma.

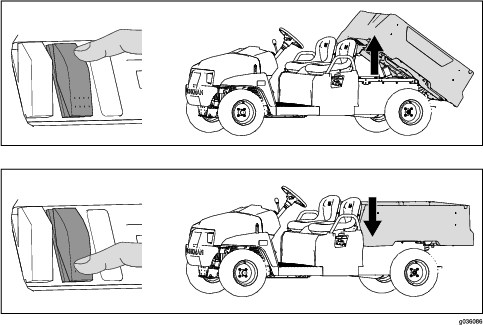

Presione el interruptor hacia arriba para elevar la plataforma (Figura 15).

Presione el interruptor hacia abajo para bajar la plataforma (Figura 15).

Figura 15
