60 V sæt til elektrisk løft

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk for maskinen, og tag nøglen ud.

Figur 1

1. Hæv ladet.

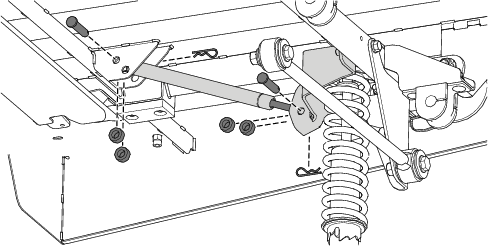

2. Fjern gasfjederen som vist i Figur 2.



   Figur 2

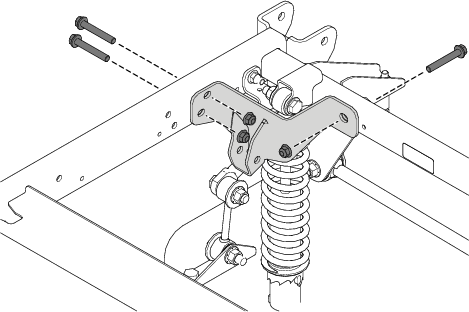

3. Fjern løftebeslaget som vist i Figur 3.



   Figur 3

Note: Hvis trækstangen er monteret på maskinen, skal du fjerne den, før ladet placeres i serviceposition.

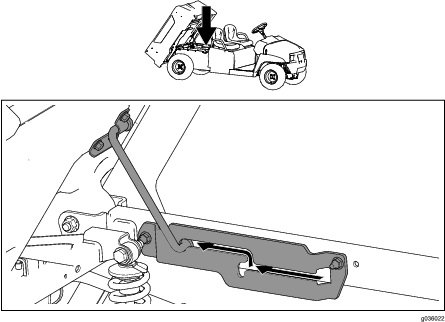

Sæt støttepinden i servicepositionen (Figur 4).

Figur 4

	1x	5x	5x

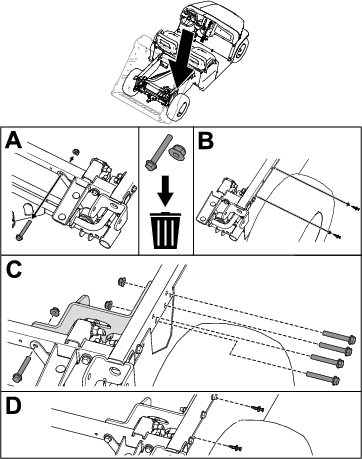

1. Fjern den eksisterende bolt og møtrik fra det bageste stelrør (boks A i Figur 5).

   Note: Kasser bolten og møtrikken.

2. Fjern de 2 eksisterende plastnitter fra det bageste stelrør (boks B iFigur 5).

   Note: Gem de 2 plastnitter.

3. Fastgør løftebeslaget på det bageste stelrør med 5 flangehovedbolte (⅜" x 2½") og 5 flangemøtrikker (⅜") som vist i boks C i Figur 5.

   Tilspænd flangehovedskruerne (⅜" x 2½") til et moment på 37 til 45 Nm.

4. Monter de 2 plastnitter, du fjernede tidligere, på det bageste stelrør (boks D i Figur 5).

Figur 5

	1x

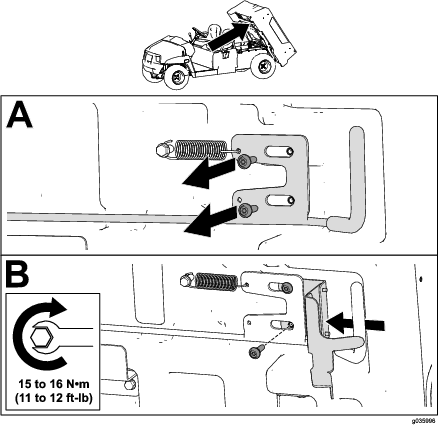

1. Fjern de 2 eksisterende bolte fra ladgrebet (boks A i Figur 6).

2. Fastgør løfteklinken på ladgrebet med de 2 bolte, du fjernede tidligere, og tilspænd boltene med et moment på 15 til 16 Nm som vist i boks B i Figur 6.

Figur 6

	1x	6x

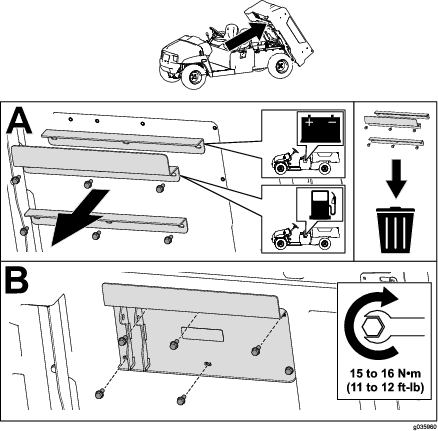

1. Fjern de 6 eksisterende bolte og ladets afstivere fra ladet (boks A i Figur 7).

   Note: Kasser boltene og ladets afstivere.

2. Fastgør løftepladen på ladet med de 6 bolte, og tilspænd boltene med et moment på 15 til 16 Nm som vist i boks B i Figur 7.

Figur 7

		1x

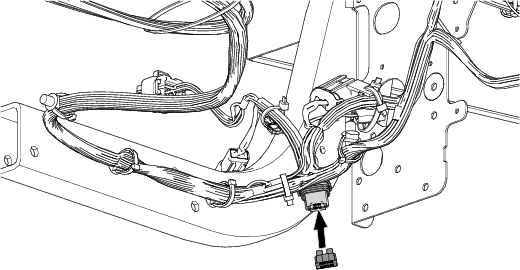

Monter sikringen (20 A) i sikringsblokken som vist i Figur 8.

Figur 8

	2x	2x

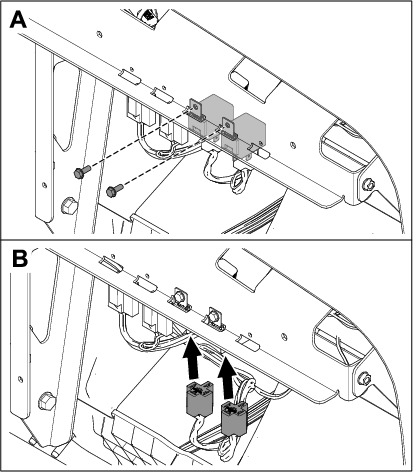

Monter og forbind relæerne som vist i Figur 9.

Figur 9

		1x

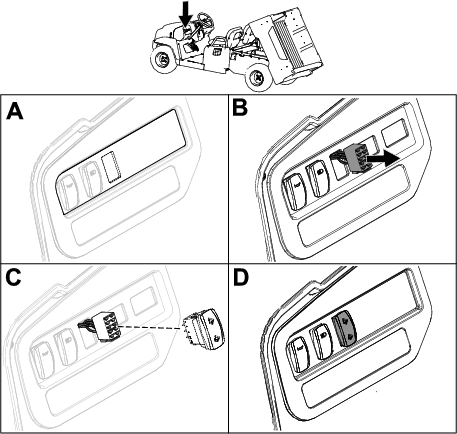

1. Skær et hul ud i kontaktmærkaten på instrumentpanelet (boks A på Figur 10).

2. Monter kontaktstikket gennem åbningen i instrumentbrættet (boks B i Figur 10).

3. Monter kontakten til kontaktstikket (boks C i Figur 10).

4. Sørg for, at kontakten vender korrekt (boks D i Figur 10).

Figur 10

	1x	2x	2x	1x

Important: Brug kabelbåndet til at fastgøre løftecylinderens ledning til ledningsnettet. Undgå at fastgøre den i nærheden af skarpe eller bevægelige dele. Sørg for, at der er nok slæk i ledningsnettet til hele dens fulde bevægelse.

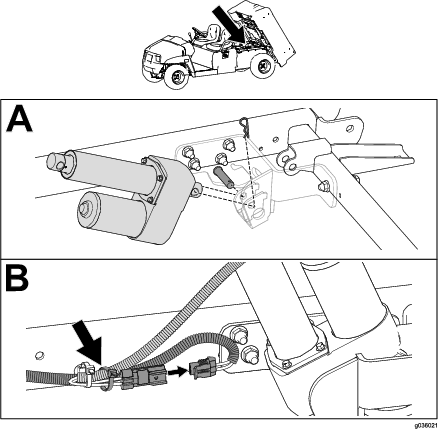

1. Monter løftecylinderen med en gaffelbolt og låseclips (boks A i Figur 11).

2. Tilslut ledningsnettet, og fastgør det til maskinens skinne med kabelbåndet (boks B i Figur 11).

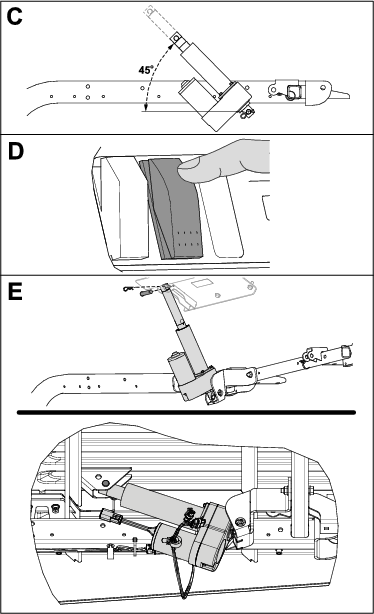

3. Drej løftecylinderen opad til en vinkel på 45 grader, og brug derefter en klods til at understøtte løftecylinderen (boks C i Figur 12).

4. Tryk kontakten opad for at strække løftecylinderen ud (boks D i Figur 12).

5. Monter den udstrakte del af løftecylinderen på ladet med en gaffelbolt og låseclips (boks E i Figur 12).

   Øverste halvdel – plastiklad; nederste halvdel – stållad

Figur 11

Important: Brug en blok til at understøtte løftecylinderen, så den stikker opad i en vinkel på 45°.

Figur 12

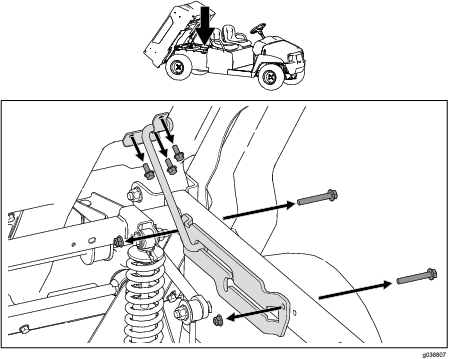

Fjern de 2 bolte (⅜" x 2½"), 2 flangemøtrikker (⅜") og 3 bolte (5/16" x ¾") fra støttepindsenheden, og fjern støttepindsenheden (Figur 13).

Figur 13

Important: Kørsel med hævet lad kan medføre, at maskinen nemmere tipper eller vælter. Ladets struktur kan blive beskadiget, hvis du betjener maskinen med ladet hævet.

• Betjen kun maskinen, når ladet er nede.

• Når indholdet i ladet er aflæsset, skal ladet sænkes.

Important: Lås ladlåsen op, når det elektriske løftegreb bruges til at hæve og sænke ladet.

Important: Lås ladlåsen, når der anvendes bagredskaber.

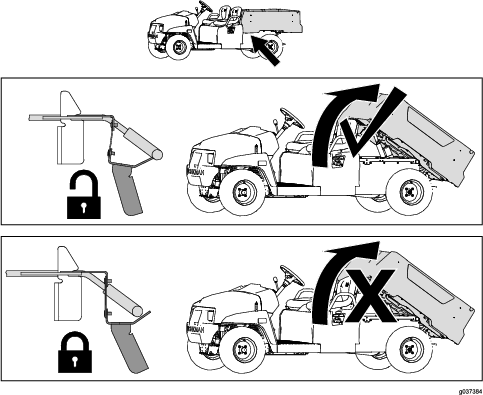

Træk ladlåsen mod dig for at låse ladlåsen op (Figur 14).

For at låse ladlåsen skal du skubbe ladlåsebeslaget mod maskinens midte, indtil hører ladlåsen låse sig på plads (Figur 14).

Figur 14

Important: Lås ladlåsen op, når det elektriske løftegreb bruges til at hæve og sænke ladet.

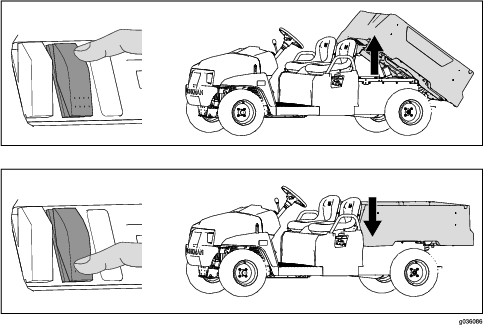

Tryk kontakten opad for at hæve ladet (Figur 15).

Tryk nedad på kontakten for at sænke ladet (Figur 15).

Figur 15
