Kit de levage électrique 60 V

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

Figure 1

1. Levez le plateau de chargement.

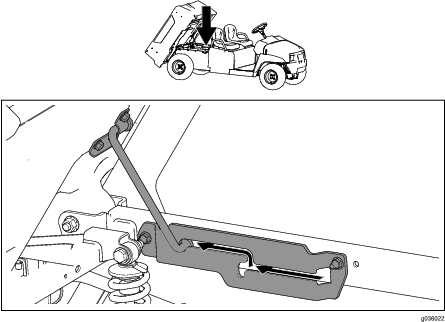

2. Déposez le ressort à gaz comme montré à la Figure 2.



   Figure 2

3. Déposez le support de levage comme montré à la Figure 3.



   Figure 3

Note: Si la barre d'attelage est montée sur la machine, vous devez la déposer avant de placer le plateau en position d'entretien.

Insérez la béquille en position d'utilisation (Figure 4).

Figure 4

	1x	5x	5x

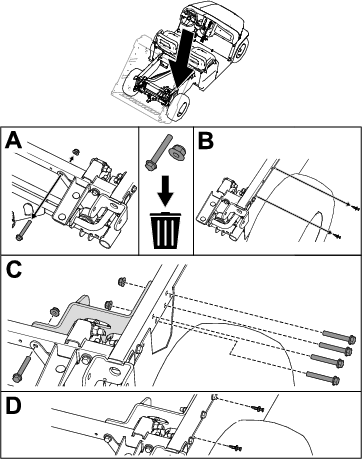

1. Retirez le boulon et l'écrou existants du tube de cadre arrière (encadré A de la Figure 5).

   Note: Mettez le boulon et l'écrou au rebut.

2. Retirez les 2 rivets en plastique existants du tube de cadre arrière (encadré B de la Figure 5).

   Note: Conservez les 2 rivets en plastique.

3. Fixez le support de levage au tube de cadre arrière à l'aide de 5 boulons à embase (⅜" x 2½") et 5 écrous à embase (⅜"), comme montré dans l'encadré C de la Figure 5.

   Serrez les boulons à embase (⅜" x 2½") à un couple de 37 à 45 N·m.

4. Reposez les 2 rivets en plastique dans le tube de cadre arrière (encadré D de la Figure 5).

Figure 5

	1x

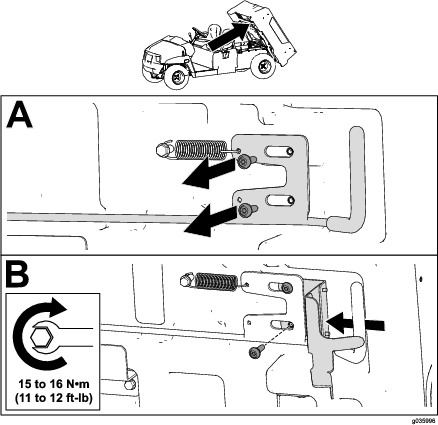

1. Retirez les 2 boulons existants du levier du plateau de chargement (encadré A de la Figure 6).

2. Montez le verrou de levage sur le levier du plateau de chargement à l'aide des 2 boulons retirés précédemment, et serrez les boulons à un couple de 15 à 16 N·m (encadré B de la Figure 6).

Figure 6

	1x	6x

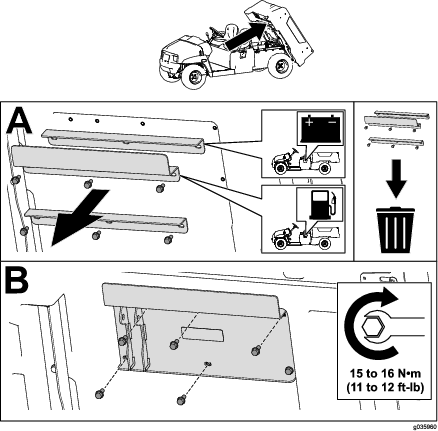

1. Retirez les 6 boulons existants et les renforts du plateau de chargement (encadré A de la Figure 7).

   Note: Mettez les boulons et renforts au rebut.

2. Montez la plaque de levage sur le plateau de chargement à l'aide des 6 boulons, et serrez les boulons à un couple de 15 à 16 N·m (encadré B de la Figure 7).

Figure 7

		1x

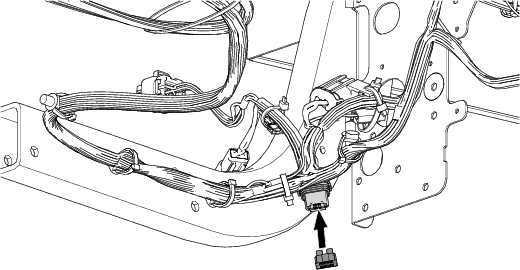

Installez le fusible (20 A) dans le porte-fusible comme montré à la Figure 8.

Figure 8

	2x	2x

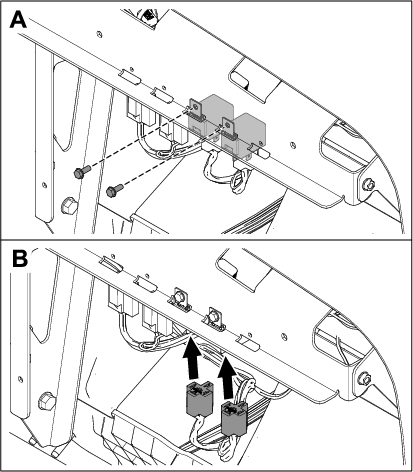

Installez et connectez les relais comme montré à la Figure 9.

Figure 9

		1x

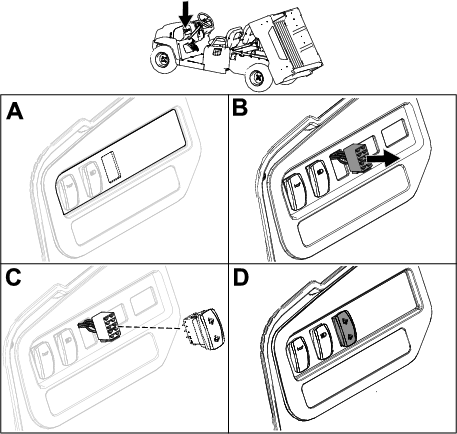

1. Découpez l'ouverture dans l'autocollant sur la planche de bord pour l'interrupteur (encadré A de Figure 10).

2. Insérez le connecteur de l'interrupteur dans l'ouverture du tableau de bord (encadré B de la Figure 10).

3. Installez l'interrupteur sur le connecteur (encadré C de la Figure 10).

4. Vérifiez que l'interrupteur est orienté correctement (encadré D de la Figure 10).

Figure 10

	1x	2x	2x	1x

Important: Utilisez des serre-câbles pour attacher le câble du vérin de levage au faisceau de câblage, à l'écart des pièces coupantes ou mobiles. Le faisceau de câblage doit être suffisamment lâche pour permettre au vérin de parcourir toute sa course.

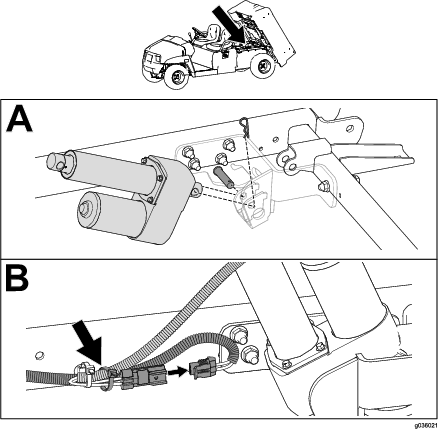

1. Fixez le vérin de levage à l'aide d'un axe de chape et d'une goupille fendue (encadré A de la Figure 11).

2. Branchez le faisceau et attachez-le au longeron de la machine avec le serre-câble (encadré B de la Figure 11).

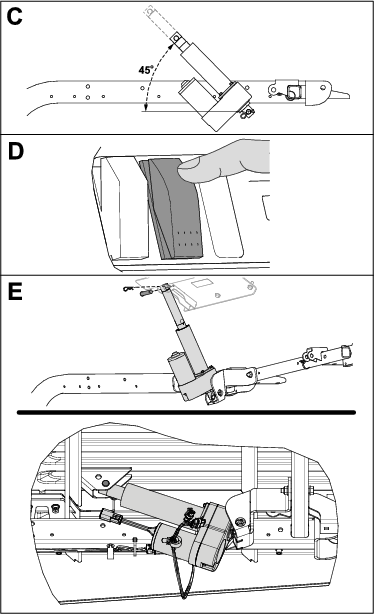

3. Tournez le vérin de levage vers le haut à 45° et soutenez-le avec une cale (encadré C de la Figure 12).

4. Appuyez sur le haut de l'interrupteur pour déployer le vérin de levage (encadré D de la Figure 12).

5. Fixez la partie déployée du vérin de levage au plateau de chargement à l'aide d'un axe de chape et d'une goupille fendue (encadré E de la Figure 12).

   Moitié supérieure – plateau en plastique ; moitié inférieure – plateau en acier

Figure 11

Important: Utilisez une cale pour soutenir le vérin de levage et lui permettre de se déployer à une angle de 45°.

Figure 12

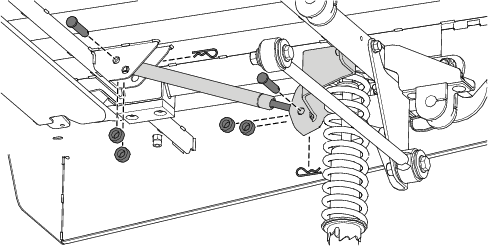

Retirez les 2 boulons (⅜" x 2½"), les 2 écrous à embase (⅜") et les 3 boulons (5/16" x ¾") de la béquille, puis déposez la béquille (Figure 13).

Figure 13

Important: Ne conduisez pas la machine en laissant le plateau de chargement levé, car elle pourrait facilement se renverser ou se retourner. La structure du plateau peut être endommagée si vous conduisez la machine avec le plateau levé.

• Le plateau de chargement doit toujours être abaissé quand vous conduisez la machine.

• Abaissez le plateau de chargement après l'avoir vidé.

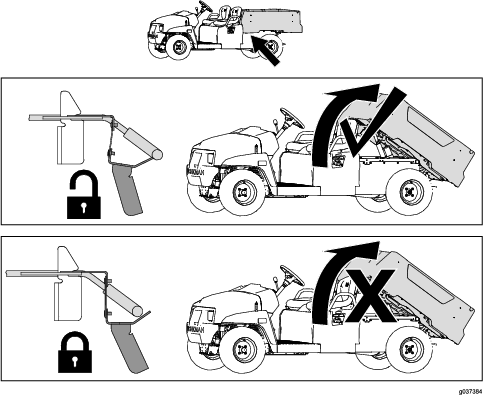

Important: Déverrouillez le loquet du plateau quand vous levez ou abaissez le plateau avec la commande électrique.

Important: Verrouillez le loquet du plateau quand vous utilisez des accessoires arrière.

Pour déverrouiller le loquet du plateau, tirez-le vers vous (Figure 14).

Pour verrouiller le loquet, poussez le support du loquet vers le centre de la machine jusqu'à ce que vous entendiez le loquet se verrouiller en position (Figure 14).

Figure 14

Important: Déverrouillez le loquet du plateau quand vous levez ou abaissez le plateau avec la commande électrique.

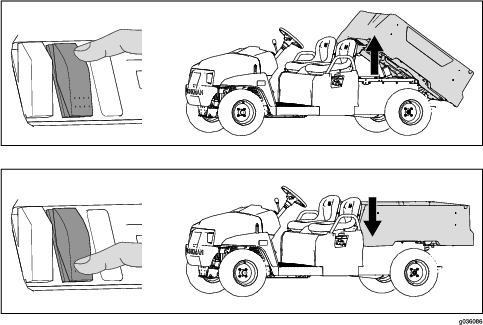

Appuyez sur le haut de l'interrupteur pour lever le plateau (Figure 15).

Appuyez sur le bas de l'interrupteur pour abaisser le plateau (Figure 15).

Figure 15
