Note: Verwenden Sie Befestigungen erneut, die Sie entfernt haben, und die nicht durch Befestigungen vom Kit ersetzt werden.
Vorbereiten der Maschine
-
Stellen Sie die Maschine auf einer ebenen Fläche ab.
-
Aktivieren Sie die Feststellbremse.
-
Stellen Sie den Motor ab und ziehen den Zündschlüssel ab.
Ausbau der Gasdruckfeder und der Hubhalterung
Warnung:
Eine angehobene Ladepritsche kann herunterfallen und die darunter befindliche Person(en) verletzen.
-
Entfernen Sie jede Ladung aus der Ladepritsche, bevor Sie sie anheben.
-
Stützen Sie die Ladepritsche in der angehobenen Stellung immer ab, bevor Sie Arbeiten unter der Ladepritsche durchführen!
Ladepritsche in die Wartungsstellung bringen
Note: Bevor Sie die Ladepritsche in die Wartungsstellung bringen können, muss zuvor die Zugstange entfernt werden, falls diese angebaut ist.
Setzen Sie die Stützstange in die Wartungsstellung ein (Bild 4).
Befestigen der Hubhalterung
 |  |  | ||
| 1x | 5x | 5x |
-

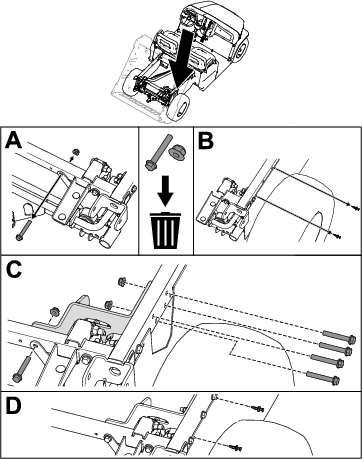

Entfernen Sie die vorhandene Schraube und Mutter vom Hinterrahmenrohr (Kasten A in Bild 5).
Note: Werfen Sie die Schraube und Mutter weg.
-
Entfernen Sie die beiden vorhandenen Kunststoffnieten vom Hinterrahmenrohr (Kasten B in Bild 5).
Note: Bewahren Sie die zwei Kunststoffnieten auf.
-
Befestigen Sie die Hubhalterung mit fünf Bundkopfschrauben (⅜" x 2½") und fünf Bundmuttern (⅜") am Hinterrahmenrohr, wie in Kasten C in Bild 5 dargestellt.
Ziehen Sie die Bundkopfschrauben (⅜" x 2½") mit 37-45 N∙m an.
-
Setzen Sie die beiden zuvor entfernten Kunststoffnieten in das hintere Rahmenrohr ein (Kasten D in Bild 5).

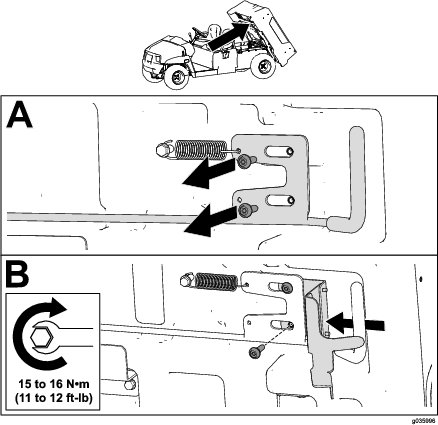

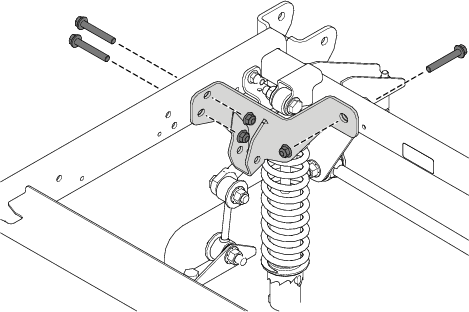

Befestigen des Hubriegels
Befestigen der Hubplatte
 |  | ||
| 1x | 6x |
-

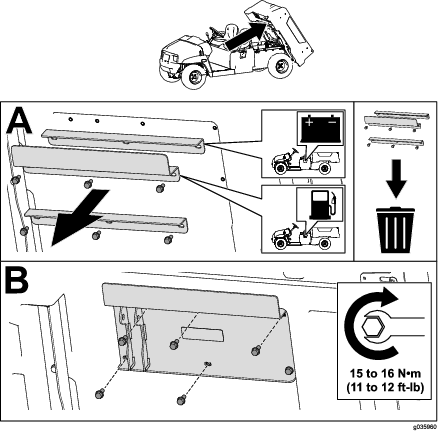

Entfernen Sie die sechs vorhandenen Schrauben und Pritschenstreben von der Ladepritsche (Kasten A in Bild 7).
Note: Werfen Sie die Schrauben und Pritschenstreben weg.
-
Befestigen Sie die Hubplatte mit den sechs Schrauben an der Ladepritsche und ziehen Sie diese auf ein Drehmoment von 15 bis 16 N∙m an, wie in Kasten B in Bild 7 dargestellt.

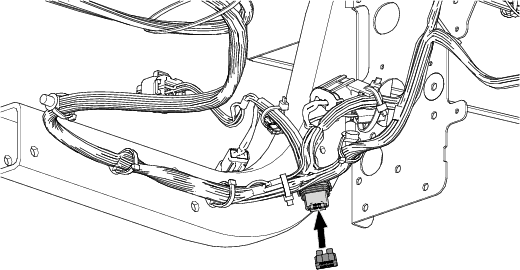

Einsetzen der Sicherung

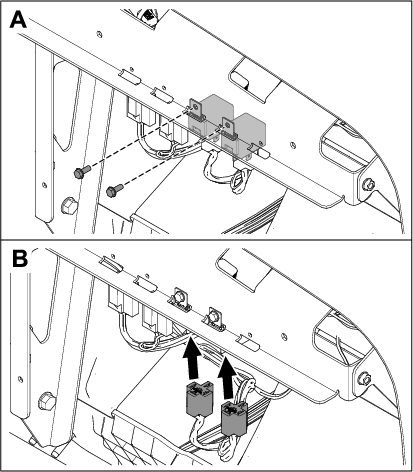

Einbauen der Relais
Einbauen des Schalters
 | ||||
| 1x |
-

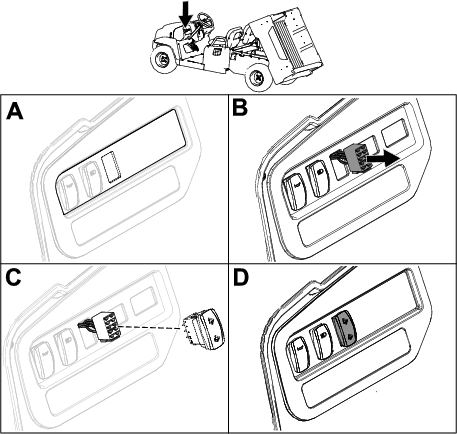

Schneiden Sie die Öffnung für den Schalter in den Aufkleber am Armaturenbrett (Kasten A in Bild 10).
-
Setzen Sie den Schalteranschluss durch die Öffnung im Armaturenbrett ein (Kasten B in Bild 10).
-
Installieren Sie den Schalter am Schalteranschluss (Kasten C in Bild 10).
-
Achten Sie darauf, dass der Schalter richtig ausgerichtet ist (Kasten D in Bild 10).
Befestigen des Hubzylinders
 |  |  |  | ||
| 1x | 2x | 2x | 1x |
Important: Befestigen Sie das Kabel des Hubzylinders mit Kabelbinden so am Kabelbaum, dass es keine scharfen oder beweglichen Teile berührt. Stellen Sie sicher, dass noch genügend Spiel im Kabelbaum für den gesamten Bewegungsbereich verbleibt.
-

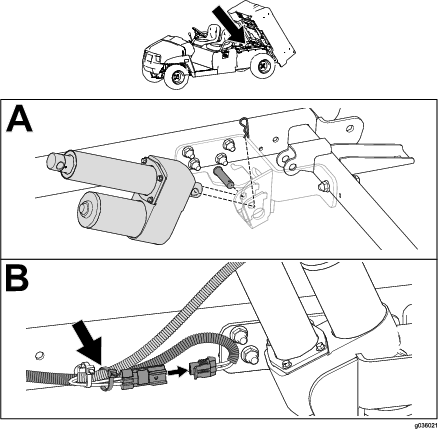

Befestigen Sie den Hubzylinder mit einem Lastösenbolzen und Splint (Kasten A in Bild 11).
-
Befestigen Sie den Kabelbaum mit Kabelbindern an der Maschinenschiene (Kasten B in Bild 11).
-

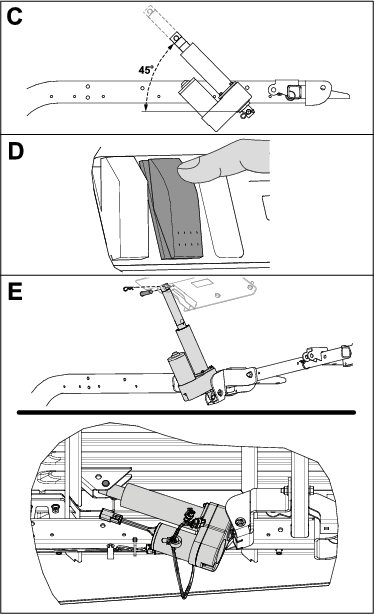

Drehen Sie den Hubzylinder um 45 Grad nach oben und stützen Sie den Hubzylinder dann mit einem Block ab (Kasten C in Bild 12).
-

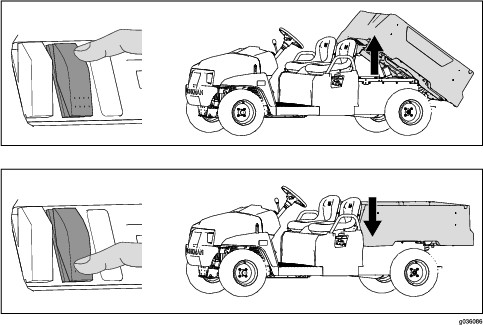

Drücken Sie oben auf den Schalter, um den Hubzylinder auszufahren (Kasten D in Bild 12).
-
Befestigen Sie den ausgefahrenen Teil des Hubzylinders mit einem Lastösenbolzen und einem Splint an der Ladepritsche (Kasten E in Bild 12).
Oberer Ladeflächenteil aus Kunststoff, unterer Ladeflächenteil aus Stahl
Important: Stützen Sie den Hubzylinder mit einem Block ab, sodass er in einem 45°-Winkel nach oben ausgefahren ist.
Entfernen der Stützstangenbaugruppe

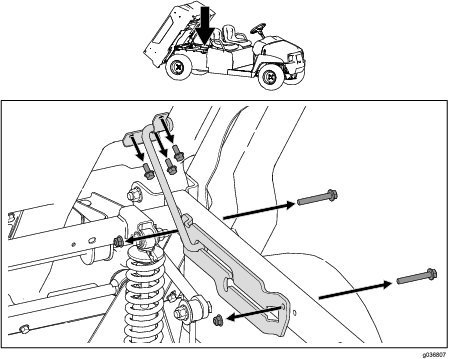

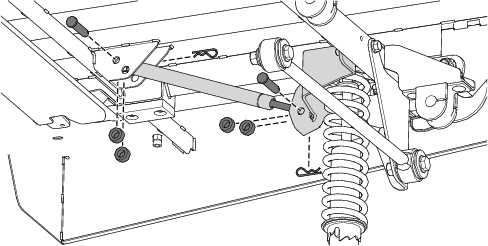

Entfernen Sie die zwei Schrauben (⅜" x 2½"), zwei Bundmuttern (⅜") und drei Schrauben (5/16" x ¾") von der Stützstange und nehmen Sie die Stützstange ab (Bild 13).
Betrieb
Important: Wenn Sie mit der Maschine mit angehobener Ladepritsche fahren, kann die Maschine leichter umkippen oder sich überschlagen. Die Struktur der Ladepritsche kann beschädigt werden, wenn Sie die Maschine mit angehobener Ladepritsche verwenden.
-
Setzen Sie die Maschine nur bei abgesenkter Ladepritsche ein.
-
Senken Sie die Ladepritsche ab, wenn Sie den Inhalt der Ladepritsche entladen haben.
Achtung
Die Ladepritsche kann schwer sein und könnte Ihre Hände oder andere Körperteile quetschen.
Halten Sie Ihre Hände und andere Körperteile fern, wenn Sie die Ladepritsche absenken.
Entriegeln und verriegeln der Ladefläche
Important: Entriegeln Sie den Riegel der Ladepritsche wenn Sie die Ladepritsche mit dem Elektrohub anheben und absenken.
Important: Verriegeln Sie den Riegel der Ladepritsche, wenn Sie Heckanbaugeräte verwenden.

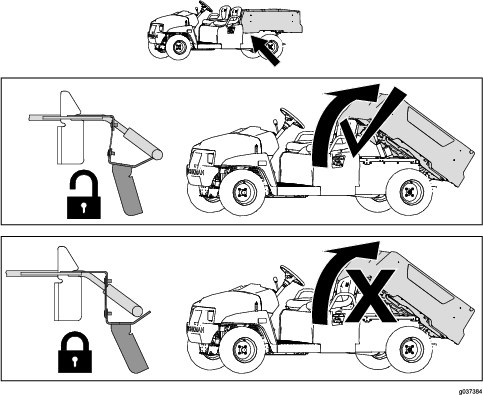

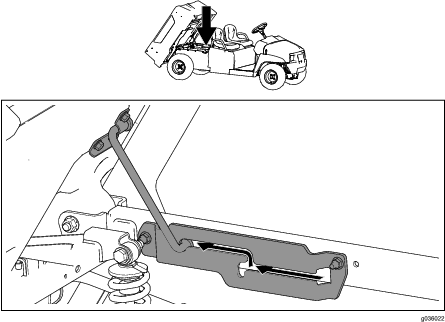

Ziehen Sie den Hebel der Ladepritsche zu sich, um den Riegel der Ladepritsche zu entriegeln (Bild 14).
Drücken Sie zum Verriegeln des Riegels der Ladepritsche die Riegelhalterung der Ladepritsche zur Mitte der Maschine, bis Sie hören, dass der Riegel der Ladepritsche eingerastet ist (Bild 14).
