Il sistema di protezione antiribaltamento (ROPS) è un dispositivo di sicurezza integrato ed efficace. Non togliete né modificate il sistema di protezione antiribaltamento (ROPS).
Quando il roll bar è abbassato non vi sono altre protezioni antiribaltamento.
Tenete il roll bar completamente alzato e bloccato e allacciate sempre la cintura di sicurezza quando è sollevato.
Accertatevi che la cintura di sicurezza possa essere rilasciata rapidamente in caso di emergenza.
Abbassate il roll bar soltanto se assolutamente necessario. Non indossate la cintura di sicurezza quando il roll bar è abbassato.
Alzate il roll bar non appena l’altezza lo consente.
Se le ruote cadono da bordi, fossi, argini ripidi o nell’acqua può verificarsi un ribaltamento con il rischio di infortuni gravi o fatali.
Controllate attentamente lo spazio libero superiore prima di passare con la macchina sotto qualunque oggetto ed evitate qualsiasi contatto.
In caso di ribaltamento, portate la macchina presso un Centro assistenza autorizzato per far ispezionare il sistema di protezione antiribaltamento (ROPS).
Sostituite i componenti del sistema di protezione antiribaltamento (ROPS) danneggiati. Non effettuate riparazioni o modifiche.
Montate solo accessori e attrezzi approvati da Toro sul sistema di protezione antiribaltamento (ROPS).
 |
Gli adesivi di sicurezza e di istruzioni sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite gli adesivi danneggiati o smarriti. |
Parcheggiate la macchina su un terreno pianeggiante.
Disinnestate il comando delle lame.
Spostate le leve di controllo del movimento verso l’esterno in posizione BLOCCO IN FOLLE.
Spegnete la macchina e togliete la chiave.
Attendete finché tutte le parti mobili si siano fermate.
Girate l'interruttore di scollegamento della batteria in posizione OFF.
Rimuovete il dado di bloccaggio (5/16") che fissa la parte posteriore della scocca del sedile al telaio.
Con l'assistenza di un'altra persona e i bulloni del supporto del sedile in posizione, ruotate il sedile verso la parte anteriore della macchina.
Rimuovete le 8 viti Torx che fissano il coperchio posteriore alla macchina.
Rimuovete il coperchio posteriore.
Rimuovete i due bulloni Torx (5/16") che fissano la piastra del coperchio al telaio.
Rimuovete i 4 bulloni di spallamento Torx (¼" x ½") che fissano il guscio destro al telaio.
Rimuovete il guscio destro.
Rimuovete i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda che fissano la piastra di protezione dei componenti elettrici allo chassis.
Rimuovete la piastra di protezione dei componenti elettrici.
Scollegate i seguenti elementi del cablaggio principale:
Interruttore dei fari
Display
4 pulsanti
Interruttore della PDF
Interruttore a chiave
Allarme acustico
Rimuovete i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda che fissano la console destra al telaio.
Rimuovete la console destra.
Rimuovete i 4 bulloni di spallamento Torx (¼" x ½") che fissano il guscio sinistro al telaio.
Rimuovete il guscio sinistro.
Rimuovete i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda che fissano la console sinistra al telaio.
Se presente, scollegate la porta USB.
Tagliate la fascetta fermacavi che fissa il cablaggio USB alla console.
Rimuovete la console sinistra.
Conservate tutti i componenti rimossi per il montaggio successivo.
Accertatevi che il roll bar sia in posizione totalmente sollevata.
Per le macchine diverse da MyRide, rimuovete i 2 dadi di bloccaggio (5/16") che fissano la parte posteriore della scocca del sedile.
Per le macchine diverse da MyRide, con l'assistenza di un'altra persona, ruotate il sedile verso la parte anteriore della macchina.
Rimuovete i 4 bulloni Torx (5/16" x 2¾"), i 4 dadi di bloccaggio (5/16") e i 4 bulloni a testa tonda (5/16" x ¾") che fissano le protezioni posteriori.

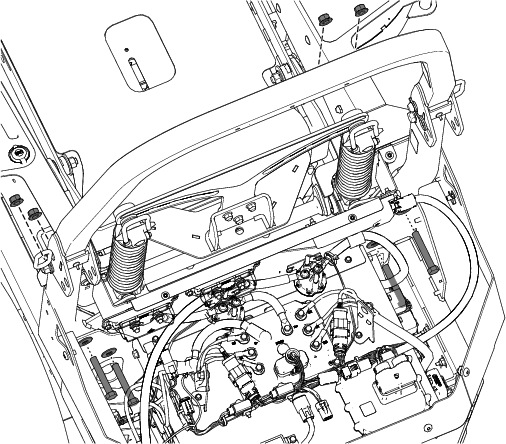

Per le macchine con sistema di sospensioni MyRide™, effettuate le seguenti operazioni per rimuovere il sedile:
Rimuovete i 2 dadi di bloccaggio (½") dagli ammortizzatori posteriori.
Rimuovete i 4 bulloni a testa tonda (5/16" x ¾") e i 4 dadi di bloccaggio (5/16") che fissano le staffe dei cuscinetti a destra e a sinistra al sistema di protezione antiribaltamento (ROPS).
Scollegate il microinterruttore del sedile dal cablaggio.
Una volta rimosso il dispositivo di fissaggio a pressione, contrassegnate la posizione per il montaggio successivo.
Con l'ausilio di un dispositivo di sollevamento, rimuovete la piattaforma e il sedile.
Rimuovete i 4 bulloni a testa esagonale (½" x 3¼"), le 4 rondelle elastiche e i 4 dadi di bloccaggio (½") che fissano il sistema di protezione antiribaltamento (ROPS) al telaio.
Con l'ausilio di un dispositivo di sollevamento appropriato, rimuovete il sistema di protezione antiribaltamento (ROPS).
Se il sistema di protezione antiribaltamento (ROPS) non viene sostenuto prima della rimozione dei bulloni, potrebbero verificarsi infortuni personali.
Fissate adeguatamente il sistema di protezione antiribaltamento (ROPS) prima di seguire questa fase del lavoro.
Parti necessarie per questa operazione:
| Roll bar superiore | 1 |
| Roll bar inferiore | 1 |
| Rondella ondulata | 2 |
| Bullone di spallamento | 2 |
| Dado di bloccaggio (½") | 6 |
| Paracolpi | 2 |
| Rondella elastica | 4 |
| Bullone a testa esagonale (½" x 3¼") | 4 |
| Spina pieghevole | 2 |
Fissate senza serrare il roll bar inferiore utilizzando 2 bulloni a testa esagonale (½" x 3¼"), 2 rondelle elastiche e 2 dadi di bloccaggio (½").
Note: Assicuratevi che la piastra sia saldata alla sezione inferiore dei roll bar inferiori, rivolta dal lato opposto rispetto al telaio.
Fissate i 2 paracolpi al roll bar superiore.
Fissate i roll bar inferiori al roll bar superiore utilizzando 2 bulloni di spallamento, 2 rondelle elastiche, 2 dadi di bloccaggio (½") e una spina pieghevole.
Per le macchine con sistema di sospensioni MyRide™, effettuate le seguenti operazioni per montare il sedile:
Collegate il microinterruttore del sedile e fissatelo con un nuovo dispositivo di fissaggio a pressione.
Con l'ausilio di un dispositivo di sollevamento, collocate la piattaforma e il sedile sulla macchina.
Fissate il sedile alle staffe dei cuscinetti a destra e a sinistra con i 4 bulloni a testa tonda (5/16" x ¾") e i 4 dadi di bloccaggio (5/16") rimossi precedentemente.
Fissate senza serrare i 2 dadi di bloccaggio (½") rimossi precedentemente agli ammortizzatori posteriori.
Serrate i 2 bulloni di spallamento con una coppia compresa tra 122 e 136 N∙m.
Serrate i 4 bulloni a testa esagonale (½" x 3¼") sui roll bar inferiori con una coppia compresa tra 136 e 149 N·m.
Solo per macchine con sistema di sospensioni MyRide™:
Serrate i 2 dadi di bloccaggio (½") sugli ammortizzatori posteriori con una coppia compresa tra 110 e 134 N·m.
Fate riferimento a Rimozione della console destra per le figure di riferimento.
Collocate la console destra sul telaio.
Fissate la console destra al telaio con i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda rimossi precedentemente.
Serrate i dadi di bloccaggio con una coppia da 1.163 e 1.435 N·cm.
Collegate i seguenti elementi al cablaggio principale:
Interruttore dei fari
Display
4 pulsanti
Interruttore della PDF
Interruttore a chiave
Allarme acustico
Fissate la piastra di protezione dei componenti elettrici al telaio con i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda rimossi precedentemente.
Fissate il guscio destro al telaio con i 4 bulloni di spallamento Torx (¼" x ½") rimossi precedentemente.
Fate riferimento a Rimozione della console sinistra per le figure di riferimento.
Collocate la console sinistra sul telaio.
Se presente, collegate il cablaggio USB alla console e fissatelo con una fascetta fermacavi.
Fissate la console sinistra al telaio con i 2 dadi di bloccaggio (5/16") e i bulloni a testa tonda rimossi precedentemente.
Serrate i dadi di bloccaggio con una coppia da 1.163 e 1.435 N·cm.
Fissate il coperchio posteriore con le 8 viti Torx rimosse precedentemente.
Fissate il guscio sinistro al telaio con i 4 bulloni di spallamento Torx (¼" x ½") rimossi precedentemente.
Fate riferimento a Rimozione del coperchio posteriore e della piastra del coperchio e a Rimozione del sistema di protezione antiribaltamento (ROPS) esistente per le figure di riferimento.
Fissate la piastra di copertura al telaio con i 2 bulloni Torx (5/16") rimossi precedentemente.
Fissate il coperchio posteriore con le 8 viti Torx rimosse precedentemente.
Ruotate il sedile in posizione operativa.
Fissate il sedile alla scocca del sedile con i 2 dadi di blocco (5/16") rimossi precedentemente.
Serrate i dadi di bloccaggio (5/16") con una coppia da 1.163 e 1.435 N·cm.
Girate l'interruttore di scollegamento della batteria in posizione di ACCENSIONE.
Per evitare lesioni o decesso dovuti a ribaltamento, tenete il roll bar completamente sollevato in posizione di blocco e utilizzate la cintura di sicurezza.
Assicuratevi che il sedile sia fissato alla macchina.
Quando il roll bar è abbassato non vi è altra protezione antiribaltamento.
Abbassate il roll bar soltanto se assolutamente necessario.
Non allacciate la cintura di sicurezza quando il roll bar è abbassato.
Guidate lentamente e con prudenza.
Alzate il roll bar non appena l’altezza lo consente.
Controllate attentamente lo spazio libero superiore prima di passare con la macchina sotto qualsiasi oggetto (rami, vani porta, fili elettrici) e impeditene il contatto.
Important: Abbassate il roll bar soltanto se assolutamente necessario.
Per entrambi i lati del roll bar, rimuovete la coppiglia e il perno.
Abbassate il roll bar.
Note: Esistono 2 posizioni di abbassamento, come illustrato nella Figura 18.
Montate le 2 spine e fissatele con le coppiglie.
Important: Allacciate sempre la cintura di sicurezza quando il roll bar è alzato.
Rimuovete le coppiglie e i 2 perni.
Alzate il roll bar in posizione sollevata.
Montate i 2 perni e fissateli con le coppiglie.
| Cadenza di manutenzione | Procedura di manutenzione |
|---|---|
| Prima di ogni utilizzo o quotidianamente |
|
Ispezionate la cintura di sicurezza verificando che non presenti segni di usura o tagli e che il riavvolgitore e la fibbia funzionino correttamente. Se la cintura di sicurezza è danneggiata, sostituitela.
