Kit de ROPS

1. Aparque la máquina en una superficie nivelada.

2. Desactive el mando de control de las cuchillas.

3. Mueva las palancas de control de movimiento hacia fuera a la posición de BLOQUEO/PUNTO MUERTO.

4. Apague la máquina y retire la llave.

5. Espere a que se detengan todas las piezas en movimiento.

6. Gire el interruptor de desconexión de las baterías a la posición de APAGADO.

1. Retire la contratuerca (5/16") que fija la parte trasera de la base del asiento al bastidor.

2. Con ayuda y con los pernos de apoyo del asiento en su lugar, gire el asiento hacia la parte delantera de la máquina.

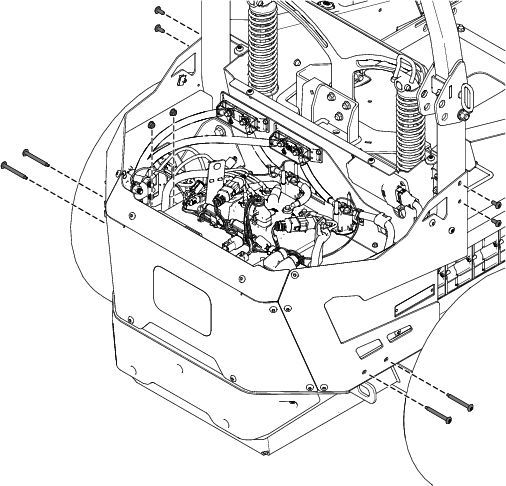

3. Retire los 8 tornillos con cabeza Torx que fijan la cubierta trasera a la máquina.

   Retire la cubierta trasera.

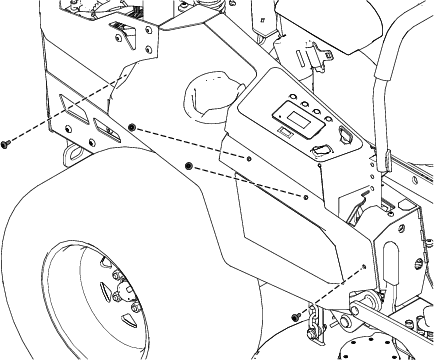

   Figura 1

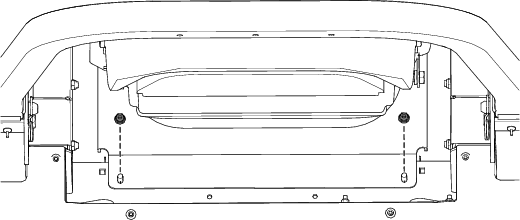

4. Retire los 2 pernos con cabeza Torx (5/16") que fijan la placa de la cubierta al bastidor.

1. Retire los 4 pernos de cuello largo con cabeza Torx (¼"x ½") que fijan el módulo derecho al bastidor.

   Retire el módulo derecho.

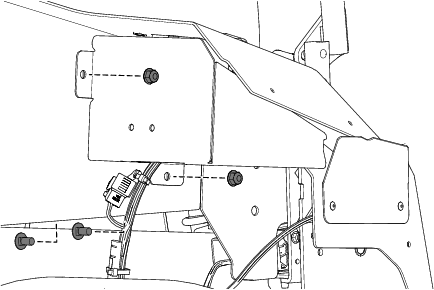

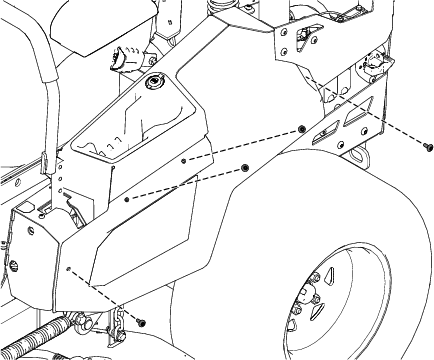

   Figura 2

2. Retire las 2 contratuercas (5/16") y los pernos de cuello cuadrado que fijan la placa de cubierta eléctrica al chasis.

   Retire la placa de la cubierta eléctrica.



   Figura 3

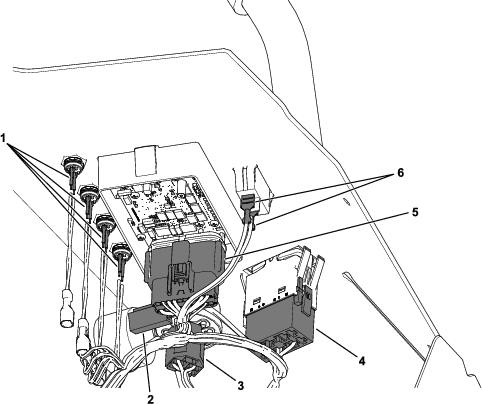

3. Desconecte el arnés principal de los siguientes elementos:

   • Interruptor de las luces

   • Pantalla

   • 4 botones

   • Interruptor de TDF

   • Interruptor de encendido

   • Alarma sonora



   Figura 4

   1. Botones (4)
   2. Alarma sonora
   3. Interruptor de encendido
   4. Interruptor de TDF
   5. Pantalla
   6. Interruptor de las luces

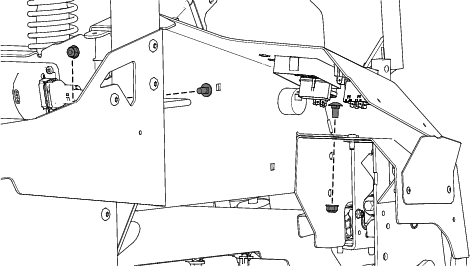

4. Retire las 2 contratuercas (5/16") y los pernos de cuello cuadrado que fijan la consola derecha al bastidor.

5. Retirada de la consola derecha.



   Figura 5

1. Retire los 4 pernos de cuello largo con cabeza Torx (¼"x ½") que fijan el módulo izquierdo al bastidor.

   Retire el módulo izquierdo.

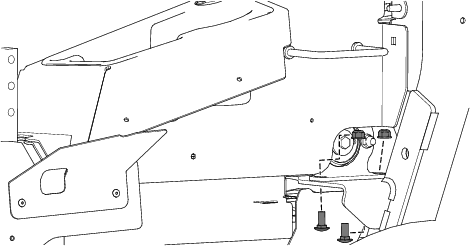

   Figura 6

2. Retire las 2 contratuercas (5/16") y los pernos de cuello cuadrado que fijan la consola izquierda al bastidor.

3. Si procede, desconecte el puerto USB.

4. Corte la brida que fija el arnés USB a la consola.

5. Retire la consola izquierda.

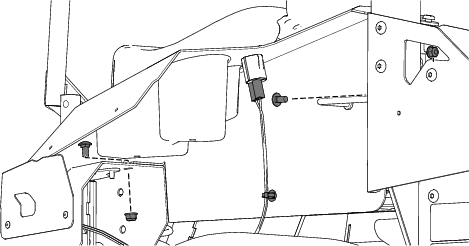

   Figura 7

Guarde todas las piezas retiradas para su instalación posterior.

1. Asegúrese de que la barra antivuelco esté en la posición totalmente elevada.

2. En el caso de máquinas que no sean MyRide, retire las 2 contratuercas (5/16") que fijan la parte trasera de la base del asiento.

3. En el caso de máquinas que no sean MyRide, con ayuda, gire el conjunto del asiento hacia la parte delantera de la máquina.



   Figura 8

4. Retire los 4 pernos con cabeza Torx (5/16" x 2¾"), 4 contratuercas (5/16") y 4 pernos con cabeza de botón (5/16" x ¾") que fijan los protectores traseros.



   Figura 9

5. En el caso de máquinas con sistema de suspensión MyRide™, realice lo siguiente para retirar el conjunto del asiento:

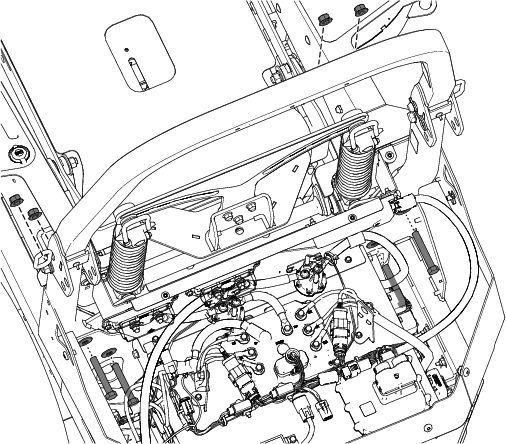

   1. Retire las 2 contratuercas (½") de los conjuntos de amortiguadores traseros.



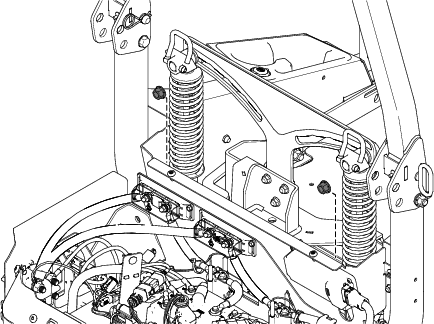

      Figura 10

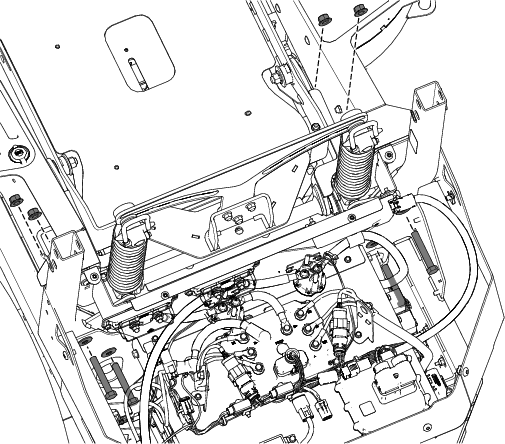

   2. Retire los 4 pernos de cuello cuadrado (5/16" x ¾") y las 4 contratuercas (5/16") que sujetan los soportes de cojinetes derecho e izquierdo al conjunto del ROPS.



      Figura 11

      Se muestra el lado izquierdo

   3. Desconecte el interruptor del asiento del arnés.

      Tras retirar la fijación de montaje a presión, marque la ubicación para su instalación posterior.



      Figura 12

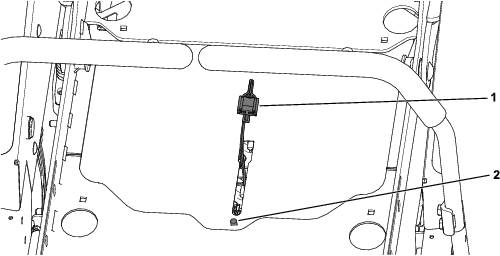

      1. Interruptor del asiento
      2. Marque la ubicación de la fijación de montaje a presión.

   4. Con un dispositivo de elevación, retire la plataforma y el conjunto de asiento.

6. Retire los 4 pernos de cabeza hexagonal (½" x 3¼"), 2 arandelas de muelle y 4 contratuercas (½") que fijan el conjunto de ROPS al bastidor

   Con un dispositivo de elevación adecuado, retire el conjunto de ROPS.

   Cuidado

   Si no se apoya el ROPS antes de retirar los pernos, pueden producirse lesiones personales.

   Asegure debidamente el ROPS antes de realizar este paso de mantenimiento.

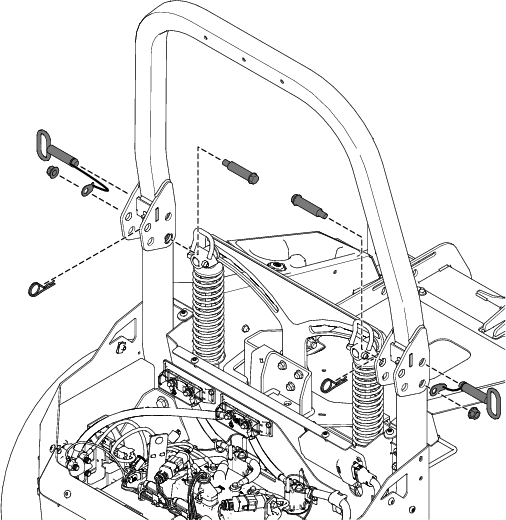

   Figura 13

Piezas necesarias en este paso:

1. Sujete provisionalmente el conjunto inferior de la barra antivuelco con 4 pernos con cabeza hexagonal (½" x 3¼"), 2 arandelas de muelle y 4 contratuercas (½").

   Note: Asegúrese de que la placa que está soldada a la sección inferior de los conjuntos inferiores de la barra antivuelco está orientada hacia fuera respecto al bastidor.



   Figura 14

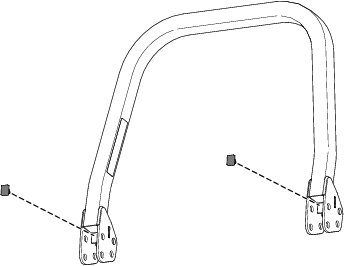

2. Sujete los 2 topes al conjunto superior de la barra antivuelco.



   Figura 15

3. Sujete los conjuntos inferiores de la barra antivuelco al conjunto superior de la barra antivuelco usando los 2 pernos de cuello largo, las 2 arandelas de muelle, las 2 contratuercas (½") y el conjunto del pasador de plegado.



   Figura 16

4. En el caso de máquinas con sistema de suspensión MyRide™, realice lo siguiente para instalar el conjunto del asiento:

   1. Conecte el interruptor del asiento y fíjelo con una nueva fijación de montaje a presión.

   2. Con un dispositivo de elevación, coloque la plataforma y el conjunto de asiento en la máquina.

   3. Fije el asiento a los soportes de cojinetes derecho e izquierdo con los 4 pernos de cuello cuadrado (5/16" x ¾") y 4 contratuercas (5/16") que retiró anteriormente.

   4. Sujete provisionalmente las 2 contratuercas (½") retiradas anteriormente en los conjuntos de amortiguadores traseros.

5. Apriete los 2 pernos de cuello largo a entre 122 y 136 N∙m.

   Apriete los 4 pernos de cabeza hexagonal (½" x 3¼") en los conjuntos inferiores de la barra antivuelco a entre 136 y 149 N∙m.

6. Solo para máquinas con el sistema de suspensión MyRide^™:

   Apriete las 2 contratuercas (½") en los conjuntos de amortiguadores traseros a entre 110 y 134 N∙m.

Consulte Retirada de la consola derecha para obtener las referencias de las figuras.

1. Coloque la consola derecha en el bastidor.

2. Fije la consola derecha al bastidor con las 2 contratuercas (5/16") y los pernos de cuello cuadrado que retiró anteriormente.

   Apriete las contratuercas a entre 1163 y 1435 N∙cm.

3. Conecte los siguientes elementos al arnés principal:

   • Interruptor de las luces

   • Pantalla

   • 4 botones

   • Interruptor de TDF

   • Interruptor de encendido

   • Alarma sonora

4. Fije la placa de la cubierta eléctrica al chasis con las 2 contratuercas (5/16") y los pernos de cuello cuadrado que retiró anteriormente.

5. Fije el módulo derecho al bastidor con los 4 pernos de cuello largo con cabeza Torx (¼"x ½") que retiró anteriormente.

Consulte Retirada de la consola izquierda para obtener las referencias de las figuras.

1. Coloque la consola izquierda en el bastidor.

2. Si procede, conecte el arnés USB a la consola y fíjelo con una brida.

3. Fije la consola izquierda al bastidor con las 2 contratuercas (5/16") y los pernos de cuello cuadrado que retiró anteriormente.

   Apriete las contratuercas a entre 1163 y 1435 N∙cm.

4. Fije la cubierta trasera con los 8 tornillos con cabeza Torx que retiró anteriormente.

5. Fije el módulo izquierdo con los 4 pernos de cuello largo con cabeza Torx (¼"x ½") que retiró anteriormente.

Consulte Retirada de la cubierta trasera y de la placa de la cubierta y Retirada del sistema de protección antivuelco (ROPS) existente para obtener las referencias de las figuras.

1. Fije la placa de la cubierta al bastidor con los 2 pernos con cabeza Torx (5/16") que retiró anteriormente.

2. Fije la cubierta trasera con los 8 tornillos con cabeza Torx que retiró anteriormente.

3. Gire el conjunto de asiento a la posición de funcionamiento.

4. Fije el conjunto de asiento a la base del asiento con las 2 contratuercas (5/16") que retiró anteriormente.

   Apriete las contratuercas (5/16") a entre 1163 y 1435 N∙cm.

5. Ponga el interruptor de desconexión de la batería en la posición de CONECTADO.

Inspeccione el cinturón de seguridad en busca de señales de desgaste o cortes, y compruebe el funcionamiento del retractor y de la hebilla. Sustituya el cinturón de seguridad si está dañado.
