Kit de acabado – Sistema de fumigación de precisión GeoLink®

1. Desconecte el conector hembra de 2 vías del arnés de cables de la máquina que está conectado al conector del interruptor del asiento.



   Figura 3

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

2. Retire la chaveta que sujeta la varilla de sujeción al soporte en la parte inferior de la chapa del asiento.



   Figura 4

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

3. Retire las 2 chavetas que fijan el soporte de pivote de la chapa del asiento a los soportes del chasis.



   Figura 5

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

4. Retire los 2 pasadores de giro que sujetan el asiento y la chapa del asiento al chasis.

5. Levante el asiento y la chapa del asiento y retírelos de la máquina.



   Figura 6

   1. Chapa del asiento
   2. Asiento

1. Gire hacia arriba las palancas de los cierres del panel de acceso del motor.



   Figura 7

   1. Cierre
   2. Soporte del panel
   3. Panel de acceso del motor

2. Levante el panel de acceso del motor y retírelo de la máquina.

1. Retire y deseche las 2 grapas que sujetan el guardabarros delantero izquierdo al perfil inferior del ROPS.



   Figura 8

   1. Grapa
   2. Guardabarros delantero izquierdo

2. Retire los 3 pernos (5/16" x 1") y 3 arandelas (5/16") que sujetan el guardabarros al bastidor de la máquina.



   Figura 9

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

3. Retire el guardabarros de la máquina.

4. Retire las 6 grapas y 5 arandelas (9/16" x ½") que sujetan el panel interior del guardabarros al bastidor de la máquina.



   Figura 10

   1. Panel interior del guardabarros
   2. Grapa
   3. Arandela (9/16" x ½")

5. Retire el panel interior del guardabarros de la máquina.



   Figura 11

6. Repita los pasos 1 a 5 con el guardabarros y el panel interior del guardabarros del otro lado de la máquina.

Note: Si se dañan las grapas al retirarlas, sustitúyalas con la Pieza Toro N.º 117-2382.

1. Retire los 2 tornillos (5/16" x 1") y las 2 arandelas (5/16") que sujetan la tapa inferior de la consola y la tapa del extremo de la consola a la máquina, y retire las tapas.



   Figura 12

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Tapa de la consola (inferior)
   4. Tapa de la consola (extremo)

2. Retire el tornillo (5/16" x 1") y la arandela (5/16") que sujetan el guardabarros delantero derecho al suelo de la plataforma.



   Figura 13

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Suelo de la plataforma
   4. Guardabarros delantero derecho

3. Retire con cuidado las 2 grapas que sujetan el guardabarros delantero derecho al perfil de montaje de la barra antivuelco.



   Figura 14

   1. Grapa
   2. Guardabarros delantero derecho

4. Retire el tornillo (5/16" x 1") y la arandela (5/16") que sujetan el guardabarros delantero derecho al soporte del travesaño.



   Figura 15

   1. Tuerca rápida (soporte del travesaño)
   2. Arandela (5/16")
   3. Tornillo (5/16" x 1")
   4. Guardabarros delantero derecho

5. Retire el guardabarros delantero derecho de la máquina.

6. Retire las 6 grapas y las 5 arandelas (9/16" x ½") que sujetan el panel interior del guardabarros a los tubos superior derecho e inferior derecho del bastidor.



   Figura 16

   1. Arandela (9/16" x ½")
   2. Grapa
   3. Panel interior del guardabarros

7. Retire el panel interior del guardabarros de la máquina.

   Note: Guarde el guardabarros delantero derecho, el panel interior del guardabarros, los tornillos, las arandelas y las grapas intactas.Sustituya las grapas dañadas con la Pieza Toro N.º 117-2382.

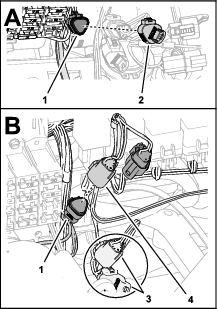

1. Desconecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina de los conectores de 2 pines de los faros derecho e izquierdo.



   Figura 17

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

2. Retire y guarde las 9 grapas que sujetan el capó al salpicadero y al bastidor de la máquina.



   Figura 18

   1. Capó
   2. Grapa

3. Retire el capó de la máquina y deséchelo.

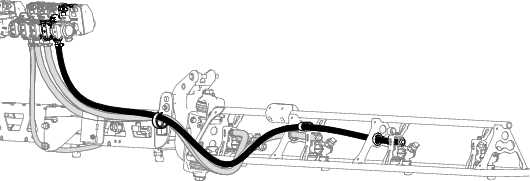

1. En la sección de brazo exterior, retire la abrazadera que sujeta la manguera al acoplamiento en T dentado.



   Figura 22

   1. Manguera (sección de brazo exterior)
   2. Sección de brazo exterior
   3. Conector en T dentado
   4. Abrazadera
   5. Abrazadera en R

2. Retire la manguera del conector en T.

3. Retire el extremo libre de la manguera de la abrazadera en R.

4. Repita los pasos 1 a 3 con la manguera de suministro de la otra sección de fumigación exterior.

5. Debajo de la sección de brazo central, retire la abrazadera que sujeta la manguera de suministro de la sección de fumigación central al acoplamiento en T dentado.



   Figura 23

   1. Parte delantera de la máquina
   2. Sección de fumigación central
   3. Manguera de suministro (sección de fumigación central)
   4. Abrazadera
   5. Conector en T dentado

6. Retire y guarde las horquillas de retención que sujetan los acoplamientos rápidos de las mangueras de suministro izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección (Figura 24).



   Figura 24

   1. Acoplamiento rápido (válvula de sección)
   2. Horquilla de retención
   3. Acoplamiento rápido (hembra – manguera de suministro)

7. Retire y deseche las mangueras de suministro de las secciones izquierda, central y derecha de los acoplamientos rápidos de las válvulas de sección, y retire las mangueras de la máquina.

1. Retire las mangueras de los orificios de extensión de los cilindros de elevación derecho e izquierdo.



   Figura 25

   1. Manguera (posición de extensión)
   2. Orificio C3 (distribuidor de los cilindros de elevación)
   3. Orificio C4 (distribuidor de los cilindros de elevación)
   4. Orificio de retracción (cilindro de elevación)
   5. Manguera (posición de retracción)
   6. Orificio de extensión (cilindro de elevación)

2. Retire y deseche las mangueras de los puntos siguientes:

   • Orificios C1, C2, C3 y C4 del distribuidor de los cilindros de elevación

   • Orificios de retracción y extensión de los cilindros de elevación derecho e izquierdo.

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire.

1. Utilice un equipo de izado de la capacidad especificada para sujetar la sección de fumigación exterior.

2. Retire el pasador y la chaveta que sujetan el extremo de la varilla del cilindro de elevación al soporte de giro.



   Figura 26

   1. Chaveta
   2. Acoplamiento de la varilla (cilindro de elevación)
   3. Pasador
   4. Soporte de giro

3. Retire la contratuerca con arandela prensada (5/16") y el perno con arandela prensada (5/16" x ¾") que sujeta el pasador de giro al soporte de los cilindros.



   Figura 27

   1. Contratuerca con arandela prensada (5/16")
   2. Pasador de giro
   3. Perno con arandela prensada (5/16" x ¾")
   4. Cilindro de elevación
   5. Soporte de los cilindros

4. Retire el pasador de giro y el cilindro de elevación de la máquina.

Capacidad del equipo de izado: 46 kg (100 libras)

Note: A menos que se indique lo contrario, guarde todas las fijaciones que retire; se utilizarán esas fijaciones para instalar la extensión del brazo central.

1. Retire el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16") que sujetan el pasador de giro al soporte de giro.



   Figura 28

   1. Acoplamiento de giro (sección de brazo exterior)
   2. Casquillo con brida de nylon
   3. Perno con arandela prensada (5/16" x 1")
   4. Pasador de giro
   5. Soporte de giro (sección de brazo central)
   6. Contratuerca con arandela prensada (5/16")

2. Retire el pasador de giro del soporte de giro de la sección de brazo central y del acoplamiento de giro de la sección de brazo exterior.

3. Separe la sección de brazo exterior de la sección de fumigación central y retire la sección exterior de la máquina.

4. Retire y deseche los 2 casquillos con brida de nylon del acoplamiento de giro de la sección de fumigación exterior.

5. Repita los pasos 1 a 3 de Retirada de los cilindros de elevación con la sección de brazo exterior del otro lado de la máquina.

6. Repita los pasos 1 a 4 de esta sección con la sección de brazo exterior del otro lado de la máquina.

1. Retire las 2 contratuercas con arandela prensada (5/16") y los 2 pernos con arandela prensada (5/16" x 1") que sujetan el soporte del distribuidor de elevación al soporte de los cilindros, y separe el distribuidor y su soporte del soporte de los cilindros.



   Figura 29

   1. Soporte (distribuidor de elevación)
   2. Contratuerca con arandela prensada (5/16")
   3. Soporte de los cilindros
   4. Perno con arandela prensada (5/16" x 1")

2. Sujete el distribuidor de elevación al soporte de las válvulas con un trozo de cuerda.

Capacidad del equipo de izado: 41 kg (90 libras)

1. Sujete la sección de brazo central con un equipo de izado de la capacidad especificada.



   Figura 30

2. Retire y guarde los 4 pernos con arandela prensada (⅜" x 1¼") y las 4 contratuercas con arandela prensada (⅜") que sujetan la sección de brazo central a los soportes.



   Figura 31

   1. Soportes
   2. Sección de brazo central
   3. Perno con arandela prensada (⅜" x 1¼")
   4. Contratuerca con arandela prensada (⅜")

3. Eleve la sección de brazo central y retírela de la máquina.

1. En la sección de brazo central, retire y guarde la contratuerca con arandela prensada que sujeta la torreta al soporte.



   Figura 32

   1. Contratuerca con arandela prensada (5/16")
   2. Conector de manguera de dentado simple (¾")
   3. Boquilla de fumigación
   4. Manguera (D.I. ¾")
   5. Conector de manguera de dentado doble (¾")
   6. Abrazadera


   Figura 33

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte
   3. Perno de cabeza hexagonal (5/16" x ¾")

2. Retire el tornillo de acero inoxidable (N.º 12 x 1¼") que sujeta la abrazadera superior y el conector de manguera de dentado simple o doble (¾") al cuerpo de la torreta, y separe el conector de manguera dentado y la manguera de la boquilla.

   Note: El perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable) se separará de la abrazadera superior al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 34

   1. Abrazadera superior
   2. Tubo de trasvase
   3. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   4. Conector de manguera de dentado doble (¾")
   5. Collarín de la torreta
   6. Tornillo de acero inoxidable (N.º 12 x 1¼")
   7. Conector de manguera de dentado simple (¾")

3. Retire la torreta de la sección de brazo central.

4. Repita los pasos 1 a 2 con las otras 2 torretas.

5. Retire las mangueras (¾" D.I.), los conectores dentados, las abrazaderas y el acoplamiento en T dentado de la sección de brazo central.

   Note: Ya no necesitará la manguera, los conectores dentados, las abrazaderas y el acoplamiento en T; guarde todas las demás piezas.

1. Retire los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas (⅜") que sujetan las pestañas verticales de los tramos de celosía izquierdo y derecho.



   Figura 35

   1. Tramo de celosía izquierdo
   2. Perno con arandela prensada (⅜" x 1")
   3. Tramo de celosía derecho
   4. Contratuercas (⅜")

2. Retire los 2 pernos con arandela prensada (½" x 1¼") y las 2 contratuercas (½") que sujetan el soporte de los cilindros estrecho, los tramos de celosía izquierdo y derecho y la pletina de unión estrecha.



   Figura 36

   1. Perno de cuello cuadrado (½" x 1¼")
   2. Soporte de los cilindros (estrecho)
   3. Tramo de celosía izquierdo
   4. Contratuercas (½")
   5. Pletina de unión (estrecha)
   6. Tramo de celosía derecho

   Note: Guarde los pernos con arandela prensada, los pernos de cuello cuadrado y las contratuercas. Ya no necesitará el soporte de los cilindros estrecho y la pletina de unión estrecha.

3. Separe los tramo de celosía izquierdo y derecho.

1. Sujete provisionalmente la extensión del brazo central al tramo de celosía con los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜") que se retiraron anteriormente.



   Figura 37

   1. Contratuerca con arandela prensada (⅜")
   2. Pestaña vertical (tramo de celosía)
   3. Pestaña vertical (extensión del brazo central)
   4. Perno con arandela prensada (⅜" x 1")

2. Sujete provisionalmente la extensión del brazo central al otro tramo de celosía con los 2 pernos con arandela prensada (⅜" x 1") y las 2 contratuercas con arandela prensada (⅜").

3. Inserte la pletina de unión en el tramo de celosía y alinee el orificio de la pletina con los orificios situados en la línea central de los tramos de celosía y de la extensión del brazo.



   Figura 38

   1. Tramo de celosía izquierdo
   2. Extensión del brazo central
   3. Soporte de los cilindros (ancho)
   4. Tramo de celosía derecho
   5. Perno de cuello cuadrado (½" x 1¼")
   6. Pletina de unión (ancha)
   7. Contratuerca con arandela prensada (½")

4. Ensamble el soporte de los cilindros, los tramos de celosía, la extensión del brazo central y la pletina de unión con 6 pernos de cuello cuadrado (½" x 1¼") y 6 contratuercas con arandela prensada (½").

   Note: 2 de los pernos de cuello cuadrado y las contratuercas están entre las piezas que se retiraron anteriormente.

5. Apriete los pernos con arandela prensada y las contratuercas con arandela prensada de ⅜" a 37–45 N∙m (27–33 pies-libra).

6. Apriete las contratuercas con arandela prensada de ½" a 91–113 N∙m (67–83 pies-libra).

1. Utilizando un equipo de izado, eleve la nueva sección de brazo central a una altura de trabajo cómoda.

2. Retire el tornillo de acero inoxidable que sujeta la abrazadera superior al collarín.



   Figura 39

   1. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   2. Tubo de trasvase
   3. Abrazadera superior
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (N.º 12 x 1¼")
   6. Torreta
   7. Hacia la sección de fumigación

3. Localice el orificio en el lateral del conector dentado simple, al final de la manguera de 25 cm (10") (válvula 5 o 6) de la sección de brazo central.



   Figura 40

   1. Manguera – 13 x 250 mm (½" x 10") (válvula 5 o 6)
   2. Torreta
   3. Conector dentado simple – 13 mm (½")
   4. Manguera y acoplamiento dentado – 13 x 810 mm (½" x 32") (válvula 5 o 6)

4. Alinee el tubo de trasvase del collarín de una torreta con el orificio situado en el lateral del conector dentado simple (½").

5. Cierre la abrazadera superior alrededor del conector de manguera dentado y sujete la mitad de la abrazadera y el cuerpo de la boquilla de fumigación con el tornillo de acero inoxidable (N.º 12" x 1¼"); apriete el tornillo de acero inoxidable a 14-18 N∙m (20-25 pulgadas-libra).

   Important: No apriete demasiado el tornillo de acero inoxidable.

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la abrazadera superior al cerrar la abrazadera.

6. Repita los pasos 3 a 5 con los conectores dentados simples de los demás conjuntos de manguera (válvula de fumigación 5 o 6) de la sección de brazo central.

1. Enrute la manguera de 13 mm (10") y la torreta entre los tirantes del tramo de celosía exterior.



   Figura 41

   1. Manguera – 13 mm x 250 mm (½" x 10")
   2. Tirantes (tramo de celosía izquierdo)
   3. Manguera y acoplamiento dentado – 13 x 810 mm (½" x 32")
   4. Boquilla de fumigación

2. Enrute la manguera y la torreta por encima del tirante y hacia fuera hasta llegar al soporte de la boquilla exterior.

3. Sujete provisionalmente la torreta al soporte con el perno de cabeza hexagonal (5/16" x ¾") y una contratuerca con arandela prensada (5/16").



   Figura 42

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte (exterior)
   3. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)

4. Enrute la otra manguera de 13 mm (10") y la torreta entre los tirantes del tramo de celosía exterior.

5. Enrute la manguera y la torreta por encima del tirante y hacia dentro hasta llegar al soporte de la torreta interior.

6. Sujete provisionalmente la torreta al soporte con un perno de cabeza hexagonal (5/16" x ¾") y una contratuerca con arandela prensada (5/16").

7. Apriete la contratuerca con arandela prensada a 1978–2542 N∙cm (175–225 pulgadas-libra).

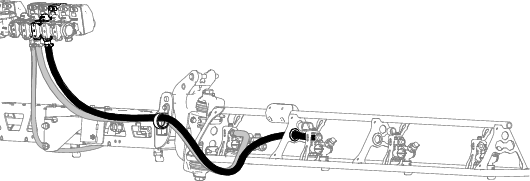

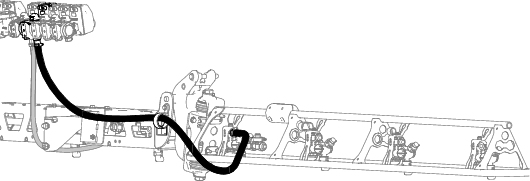

8. Enrute la manguera y el acoplamiento dentado de 13 mm x 810 mm (½" x 32") por el lado de la sección de fumigación central que tiene los soportes izquierdo y derecho.

9. Repita los pasos 1 a 8 con la otra manguera y la otra torreta del otro tramo de celosía exterior.

1. Retire la horquilla de retención pequeña que sujeta el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de sección derecha.



   Figura 43

   1. Acoplamiento rápido (válvula de desvío de sección derecha)
   2. Acoplamiento rápido (hembra 90° – manguera de desvío)
   3. Horquilla de retención (pequeña)
   4. Manguera de desvío

2. Retire y guarde la horquilla de retención grande que sujeta el acoplamiento dentado de 90° del extremo inferior de la manguera de desvío al conector pasamuros del depósito de fumigación.



   Figura 44

   1. Conector dentado de 90°
   2. Horquilla de retención (grande)
   3. Conector pasamuros
   4. Manguera de desvío

3. Retire y deseche la manguera de desvío de la máquina.

1. Retire las 3 horquillas de retención que sujetan los 3 actuadores de válvula a las válvulas de sección izquierda, central y derecha.



   Figura 45

   1. Válvula de sección
   2. Horquilla de retención
   3. Actuador de la válvula

2. Retire los actuadores de válvula de las válvulas de sección izquierda, central y derecha.

3. Retire la horquilla de retención que sujeta el tapón al acoplamiento rápido de la válvula de desvío, y retire y deseche el tapón.



   Figura 46

   1. Acoplamiento rápido (válvula de desvío)
   2. Horquilla de retención
   3. Tapón

4. Retire las 3 horquillas de retención que sujetan las 3 válvulas de desvío a las válvulas de sección la izquierda, central y derecha.



   Figura 47

   1. Acoplamiento rápido
   2. Acoplamiento rápido – hembra (válvula de desvío)
   3. Acoplamiento rápido (válvula de sección)
   4. Horquilla de retención

5. Levante las válvulas de desvío de las válvulas de sección.

6. Gire las válvulas de desvío 180° y móntelas en los acoplamientos rápidos de las válvulas de sección.

7. Sujete las 3 válvulas de desvío a las válvulas de sección con las 3 horquillas de retención que se retiraron anteriormente.

8. Instale el tapón en el acoplamiento rápido de la válvula de desvío.



   Figura 48

   1. Acoplamiento rápido hembra (válvula de desvío)
   2. Tapón
   3. Horquilla de retención

9. Sujete el tapón al acoplamiento rápido hembra con la horquilla de retención que se retiró anteriormente.

10. Monte los 3 actuadores de válvula en las válvulas de sección izquierda, central y derecha con las horquillas de retención que se retiraron anteriormente.

1. Retire y deseche los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo izquierdo al soporte del distribuidor.



   Figura 49

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de sección
   3. Soporte del distribuidor
   4. Contratuerca (¼")

2. Retire los 2 pernos con arandela prensada (¼" x ¾") y 2 contratuercas (¼") que sujetan la válvula de sección del brazo derecho al soporte del distribuidor.

3. Retire la abrazadera de brida (40-64 mm (1-9/16"-2½")) y la junta ((25" x 35 mm (1" x 1⅜")) que fijan la brida de la válvula de sección izquierda al adaptador.

   Note: Guarde los 2 pernos con arandela prensada, las 2 contratuercas, la brida de fijación y la junta.



   Figura 50

   1. Adaptador
   2. Brida (válvula de sección izquierda)
   3. Junta – 25 mm x 35 mm (1" x 1⅜")
   4. Abrazadera de brida – 40 mm–64 mm (1-9/16 x 2½")

4. Retire las 3 válvulas de sección de la máquina.

5. Retire las pegatinas de los actuadores de las 3 válvulas de sección.



   Figura 51

   1. Pegatina de la válvula de sección
   2. Actuador (válvula de sección)

6. Retire y guarde la abrazadera de brida de 51 mm (2") y la junta de 38 mm (1½") que sujetan la brida del adaptador a la brida del caudalímetro.



   Figura 52

   1. Brida (caudalímetro)
   2. Junta
   3. Abrazadera de brida 51 mm (2")
   4. Adaptador

1. Desconecte el conector hembra de 3 vías del arnés de cables de la máquina marcado FLOW METER del conector de 3 pines del caudalímetro.



   Figura 53

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (arnés de cables de la máquina – FLOW METER)
   3. Grapas
   4. Panel de las válvulas de sección

2. Retire las 2 grapas del arnés de cables de la máquina de la pestaña inferior del panel de las válvulas de sección.

3. Retire los 4 tornillos con arandela prensada (5/16" x ¾") que sujetan el panel de las válvulas de sección del soporte de las válvulas, y retire el panel de las válvulas de la máquina.

   Note: Guarde los 4 tornillos con arandela prensada; ya no necesitará el panel de las válvulas de sección.



   Figura 54

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Panel de las válvulas de sección
   3. Soporte de las válvulas

1. Alinee los orificios del soporte del caudalímetro con los orificios del soporte de las válvulas.



   Figura 55

   1. Tornillo con arandela prensada (5/16" x ¾")
   2. Soporte del caudalímetro
   3. Soporte de las válvulas

2. Monte el soporte del caudalímetro en el soporte de las válvulas con los 4 tornillos con arandela prensada que se retiraron anteriormente, y apriete los tornillos a 1978-2542 N·cm (175 a 225 pulgadas-libra).

3. Monte las dos mitades de la abrazadera al soporte del caudalímetro con 2 pernos (¼" x 4½") y 2 tuercas con arandela prensada (¼").



   Figura 56

   1. Perno (¼" x 4½")
   2. Sección de abrazadera
   3. Soporte del caudalímetro
   4. Contratuerca con arandela prensada (¼")

4. Apriete los pernos y las tuercas a 1017–1243 N∙cm (90–110 pulgadas-libra).

Figura 57

1. Rama de 102 cm (40") del arnés de cables – ASC10 y NOZZLE-VALVE 1–10
2. Rama de 89 cm (35") del arnés de cables – RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY
3. Arnés de cables del kit (457 cm/180")
4. Rama de 84 cm (33") del arnés de cables – PUMP CLUTCH

Figura 58

1. Rama de 61 cm (24") del arnés de cables – PRESSURE TRANSDUCER GREEN WEDGE
2. Rama de 23 cm (9") del arnés de cables – FLOW METER
3. Rama de 60 cm (23½") del arnés de cables – BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
4. Rama de 66 cm (26") del arnés de cables – ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25

1. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de cables trasero por el lado izquierdo de la máquina junto al arnés de cables de la máquina.

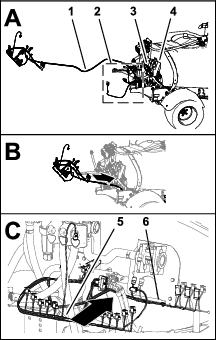

   Figura 59

   1. Arnés de cables trasero 457 cm (180")
   2. Rama de 84 cm (33"), rama de 60 cm (23½") y rama de 66 cm (26") del arnés de cables
   3. Arnés de cables de la máquina
   4. Soporte del distribuidor
   5. Rama del arnés de cables de 102 cm (40")
   6. Rama del arnés de cables de 89 cm (35")


   Figura 60

   1. Arnés de cables de la máquina
   2. Arnés trasero 457 cm (180")
   3. Rama de 102 cm (40") del arnés de cables – ASC10 y NOZZLE-VALVE 1–10
   4. Rama de 89 cm (35") del arnés de cables – RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY

2. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés trasero hacia adelante por el perfil izquierdo del bastidor.



   Figura 61



   Figura 62

   1. Rama de 84 cm (33") del arnés de cables – embrague de la bomba
   2. Rama de 60 cm (23½") del arnés de cables – BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   3. Rama de 66 cm (26") del arnés de cables – ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25
   4. Rama de 102 cm (40") del arnés de cables – ASC10 y NOZZLE-VALVE 1–10
   5. Arnés trasero 457 cm (180")


   Figura 63

   Parte inferior de la máquina

   1. Arnés trasero 457 cm (180")
   2. Arnés de cables de la máquina
   3. Parte delantera de la máquina
   4. Perfil izquierdo del bastidor
   5. Brida

3. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés de fumigación trasero junto al arnés de cables de la máquina, por fuera del conjunto del freno de estacionamiento.



   Figura 64

   1. Arnés trasero 457 cm (180")
   2. Bridas
   3. Rama de 60 cm (23½") del arnés de cables – BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   4. Arnés de cables de la máquina

4. Enrute las ramas de 84 cm (33"), 60 cm (23½") y 66 cm (26") del arnés trasero a través del tubo de sujeción del amortiguador.



   Figura 65

   1. Arnés de cables de la máquina
   2. Rama de 66 cm (26") del arnés de cables – ASC 10 ENABLE RELAY, 50A FUSE, DIODE, SW’D PWR FOR GEN 2 TOPCON, y alimentación ASC 10 y CAN de X25
   3. Rama de 60 cm (23½") del arnés de cables – BATTERY POSITIVE, BATTERY NEGATIVE, ALTERNATOR
   4. Arnés trasero 457 cm (180")
   5. Bridas

5. Sujete el arnés trasero al arnés de cables de la máquina.

6. En la parte trasera de la máquina, enrute la rama de 89 cm (35") del arnés de cables hacia adelante, por delante del distribuidor de elevación, y a la derecha del caudalímetro.



   Figura 66

   1. Arnés de cables de la máquina
   2. Rama de 89 cm (35") del arnés de cables – RATE VALVE, MASTER VALVE, FLOW METER, LEFT SPRAY, CENTER SPRAY, y RIGHT SPRAY
   3. Conector de 3 pines (CENTER SPRAY)
   4. Conector hembra de 3 vías (NOZZLE VALVE 5)
   5. Rama de 102 cm (40") del arnés de cables – ASC10 y NOZZLE-VALVE 1–10
   6. Conector hembra de 40 vías (ASC 10)

7. Enrute la rama de 102 cm (40") del arnés de cables por detrás del distribuidor de elevación y hacia la derecha.

1. Conecte el conector de 3 pines de la rama de 89 cm (35") del arnés trasero marcado LEFT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado LEFT SPRAY VALVE.



   Figura 67

   1. Soporte del caudalímetro
   2. Conector hembra de 3 vías – rama de 89 cm (35") del arnés trasero (RIGHT SPRAY)
   3. Conector de 3 pines (arnés de cables de la máquina – RIGHT SPRAY VALVE)
   4. Grapa

2. Conecte los conectores de 3 pines del arnés trasero marcado CENTER SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado CENTER SPRAY VALVE.

3. Conecte el conector de 3 pines del arnés trasero marcado RIGHT SPRAY al conector hembra de 3 vías del arnés de cables de la máquina marcado RIGHT SPRAY VALVE.

4. Introduzca la grapa del arnés de fumigación trasero en el orificio de la pestaña del soporte del caudalímetro.

1. Conecte el conector hembra de 3 vías de la rama de 89 cm (35") del arnés trasero marcado FLOW METER al conector de 3 pines del caudalímetro.



   Figura 68

   1. Conector de 3 pines (caudalímetro)
   2. Conector hembra de 3 vías (rama de 89 cm (35") del arnés trasero – CAUDALíMETRO)

2. Conecte el conector de 3 pines de la rama de 89 cm (35") del arnés trasero marcado MASTER VALVE al conector hembra de 3 vías del arnés de cables de la máquina marcado MASTER SPRAY VALVE.



   Figura 69

   1. Conector de 3 pines (actuador - válvula de fumigación maestra)
   2. Conector de 3 pines (rama de 89 cm (35") del arnés trasero – MASTER VALVE)
   3. Conector de 3 pines (rama de 89 cm (35") del arnés trasero – MASTER VALVE)
   4. Conector hembra de 3 vías (arnés de cables de la máquina – MASTER SPRAY VALVE)

3. Conecte el conector de 3 pines del actuador de la válvula de fumigación maestra al conector hembra de 3 vías de la rama de 89 cm (35") del arnés trasero marcado MASTER VALVE.

4. Conecte el conector de 4 pines del actuador de la válvula de caudal al conector hembra de 4 vías de la rama de 89 cm (35") del arnés trasero marcado RATE VALVE.



   Figura 70

   1. Conector hembra de 4 vías – rama de 89 cm (35") del arnés trasero – VáLVULA DE CAUDAL)
   2. Conector de 4 pines (actuador - válvula de caudal)

1. Conecte la manguera (1" x 5¾") en el acoplamiento dentado recto (1" x 2") con una abrazadera (¾" a 1½"), y apriete la abrazadera a mano.



   Figura 71

   1. Conector dentado recto (1" x 2")
   2. Abrazadera (¾–1½")
   3. Manguera (1" x 5¾")
   4. Distribuidor
   5. Manguera (1" x 16")

2. Conecte el otro extremo de la manguera (1" x 5¾") al acoplamiento dentado del distribuidor con una abrazadera, y apriete la abrazadera a mano.

3. Conecte la manguera (1" x 16") al otro acoplamiento dentado del distribuidor con una abrazadera, y apriete la abrazadera a mano.

1. Conecte el conector dentado recto (1" x 2") a la brida del caudalímetro con la junta de 38 mm (1½") y la abrazadera de brida de 51 mm (2").



   Figura 72

   1. Brida (caudalímetro)
   2. Junta 38 mm (1½")
   3. Abrazadera de brida 51 mm (2")
   4. Conector dentado recto (1" x 2")

2. Apriete la abrazadera de brida a mano.

1. Alinee el conjunto de manguera de desvío con el depósito.



   Figura 73

   1. Acoplamiento dentado de 90° (conjunto de manguera de desvío)
   2. Conector pasamuros (depósito de fumigación)
   3. Horquilla de retención

2. Sujete el acoplamiento dentado de 90° al conector pasamuros del depósito con una horquilla de retención.

1. Sujete los imanes al controlador usando 4 pernos (N.º 8), 4 arandelas y 4 contratuercas (N.º 8).



   Figura 76

2. Coloque el controlador sobre el soporte de las válvulas.



   Figura 77

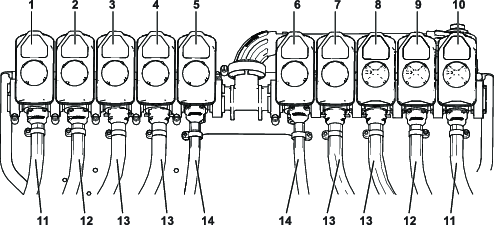

1. Monte las 3 válvulas de sección en la brida de la válvula 7 del conjunto de válvulas de fumigación con la abrazadera de brida y la junta.

   Important: Las válvulas de sección izquierda, central y derecha se identifican en el sistema de fumigación GeoLink de la manera siguiente: válvula de sección izquierda – boquilla 8, válvula de la sección central – boquilla 9, y válvula de sección derecha – boquilla 10.



   Figura 78

   1. Brida – válvula de sección (sección de fumigación izquierda – boquilla 8)
   2. Abrazadera de brida
   3. Junta
   4. Brida - válvula de sección 7 (conjunto de válvulas de fumigación GeoLink)

2. Sujete el conector hembra del acoplamiento rápido de la válvula de desvío de la válvula de sección 8 al acoplamiento rápido de la válvula de desvío de la válvula de sección 7 con la horquilla de retención que se retiró anteriormente.



   Figura 79

   1. Acoplamiento rápido (conector hembra– válvula de desvío)
   2. Horquilla de retención

3. Monte la válvula de boquilla 10 en el soporte de las válvulas con los 2 pernos con arandela prensada (¼" x ¾") y las 2 contratuercas (¼") que se retiraron anteriormente.



   Figura 80

   Máquinas sin Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de sección 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (macho)


   Figura 81

   Máquinas con Kit de lanza de mano o Kit de carrete de manguera eléctrico

   1. Perno con arandela prensada (¼" x ¾")
   2. Válvula de sección 10
   3. Contratuerca (¼")
   4. Soporte de las válvulas
   5. Acoplamiento rápido (conector hembra)

4. Apriete los pernos con arandela prensada y las contratuercas a 1017–1243 N∙m (90–120 pulgadas-libra).

Capacidad del equipo de izado: 23 kg (50 libras)

1. Usando un equipo de izado con la capacidad especificada, eleve el conjunto de soporte de las válvulas y válvulas de sección y alinéelo sobre la sección de brazo central.



   Figura 82

   1. Conjunto de soporte de las válvulas y válvulas de fumigación

2. Alinee los orificios del soporte de montaje del soporte de las válvulas con los orificios del tramo de celosía de la sección de brazo central.



   Figura 83

   1. Soporte (soporte de las válvulas)
   2. Tramo de celosía (sección de brazo central)
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x ¾")

3. Monte el soporte de las válvulas en el tramo de celosía con 4 pernos (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 84

   1. Perno con arandela prensada (5/16" x ¾")
   2. Soporte (soporte de las válvulas)
   3. Contratuerca con arandela prensada (5/16")
   4. Tramo de celosía (sección de fumigación central)

4. Repita los pasos 2 a 3 con el otro soporte de montaje del soporte de las válvulas en el otro tramo de celosía.

5. Apriete los pernos con arandela prensada y las contratuercas prensadas a 1978–2542 N·cm (175–225 pulgadas-libra).

1. Conecte la manguera (1" x 16") al acoplamiento con brida de 90° (1").



   Figura 85

   1. Conector con brida de 90° (1")
   2. Abrazadera
   3. Manguera (1" x 16")
   4. Grapa (brida)
   5. Soporte de las válvulas

2. Sujete la manguera al conector con brida con una abrazadera.

3. Inserte la brida/grapa en el orificio de la parte superior del soporte de las válvulas.

4. Sujete la brida/grapa alrededor de la manguera (1" x 16").

1. Retire las horquillas de retención de los conectores hembra de los acoplamientos rápidos.

2. Conecte el acoplamiento rápido de la manguera de desvío al acoplamiento rápido de la válvula de desvío de la válvula de sección 10.



   Figura 86

   1. Acoplamiento rápido (válvula de desvío)
   2. Conector hembra – acoplamiento rápido
   3. Horquilla de retención

3. Sujete los acoplamientos rápidos de la manguera de desvío y la válvula de desvío con la horquilla de retención.

4. Repita los pasos 1 a 3 con los acoplamientos rápidos de la válvula de sección 1.

1. Inserte las grapas de los conectores eléctricos de los actuadores de válvula en los orificios del soporte de las válvulas.



   Figura 87

   1. Grapa (conector eléctrico del actuador de la válvula)
   2. Soporte de las válvulas
   3. Conector de 3 pines (actuador de la válvula – posición 10)
   4. Conector de 3 pines (actuador de la válvula – posición 8)
   5. Conector de 3 pines (actuador de la válvula – posición 9)

2. Conecte el conector hembra de 3 vías de la rama de 89 cm (35") del arnés trasero marcado NOZZLE VALVE 1 en el conector de 3 pines del actuador de válvula de la izquierda (posición 1).

   Note: Las posiciones 1 a 10 de los actuadores de válvula están dispuestos de izquierda a derecha, visto desde detrás de la máquina.



   Figura 88

   1. Conector de 3 pines (actuador de la válvula – posición 1)
   2. Conector hembra de 3 vías – rama de 89 cm (35") del arnés trasero (NOZZLE VALVE 1)
   3. Actuador de la válvula (posición 1)

3. Conecte el conector hembra de 3 vías de la rama de 89 cm (35") del arnés trasero marcado NOZZLE VALVE 2 en el conector de 3 pines del actuador de la válvula (posición 2).

4. Conecte los demás conectores hembra de 3 vías de la rama de 89 cm (35") del arnés trasero a los conectores de 3 pines de los actuadores de las válvulas.

   Note: Asegúrese de que los conectores hembra de 3 vías están conectados a los actuadores de válvula correspondientes.

Inserte el conector hembra de 3 vías de la rama de 61 cm (24") del arnés trasero marcado PRESSURE TRANSDUCER GREEN WEDGE en el conector de 3 pines del transductor de presión.

Figura 89

1. Conector hembra de 3 vías – rama de 61 cm (24") del arnés de cables trasero (PRESSURE TRANSDUCER GREEN WEDGE)
2. Conector de 3 pines (transductor de presión)

1. Inserte el conector hembra de 40 vías de la rama de 102 cm (40") del arnés trasero en el conector de 40 pines del controlador de fumigación del ASC 10.



   Figura 90

   1. Conector de 40 pines (controlador de fumigación ASC 10)
   2. Conector hembra de 40 vías (rama de 102 cm (40") del arnés de cables)
   3. Tornillo de cabeza moleteada

2. Enrosque a mano el tornillo moleteado del conector hembra de 40 vías en el conector ASC 10.

3. Inserte el conector hembra de 4 vías del arnés trasero marcado TO ASC 10 en el conector de 4 pines del controlador de fumigación ASC 10.



   Figura 91

   1. Conector hembra de 4 vías (TO ASC 10)
   2. Conector de 4 pines (controlador de fumigación ASC 10)

1. Alinee el extremo fijo del cilindro de elevación con el orificio de 16 mm (⅝") del soporte de los cilindros.

   Note: Asegúrese de que los orificios de extensión y retracción del cilindro están alineados.



   Figura 92

   1. Cilindro de elevación (extremo fijo)
   2. Pasador de giro
   3. Contratuerca con arandela prensada (5/16")
   4. Perno con arandela prensada (5/16" x ¾")
   5. Soporte de los cilindros

2. Sujete el cilindro al soporte de los cilindros con el pasador de giro, el perno con arandela prensada y una tuerca de arandela prensada.

3. Apriete el perno y la tuerca a 1978–2542 N·cm (175–225 pulgadas-libra).

4. Repita los pasos 1 a 3 con el otro cilindro de elevación en el otro lado del soporte de los cilindros.

1. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de extensión del cilindro de elevación del brazo izquierdo y el orificio C3 del distribuidor de elevación de los brazos.



   Figura 93

   1. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   2. Manguera hidráulica (¼" x 24¾")
   3. Orificio C3 (distribuidor de elevación de los brazos)
   4. Orificio de extensión (cilindro de elevación del brazo izquierdo)
   5. Orificio C4 (distribuidor de elevación de los brazos)

2. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de retracción del cilindro de elevación del brazo izquierdo y el orificio C4 del distribuidor de elevación de los brazos.

3. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de extensión del cilindro de elevación del brazo derecho y el orificio C1 del distribuidor de elevación de los brazos.



   Figura 94

   1. Orificio C1 (distribuidor de elevación de los brazos)
   2. Manguera hidráulica (¼" x 24¾")
   3. Orificio de extensión (cilindro de elevación del brazo derecho)
   4. Orificio C2 (distribuidor de elevación de los brazos)
   5. Orificio de retracción (cilindro de elevación del brazo derecho)

4. Conecte provisionalmente una manguera hidráulica nueva (¼" x 24¾") entre el orificio de retracción del cilindro de elevación del brazo derecho y el orificio C2 del distribuidor de elevación de los brazos.

5. Apriete los acoplamientos de los orificios de extensión y retracción de los cilindros de elevación a 21–26 N∙m (15–19 pies-libra).

6. Apriete las tuercas giratorias de las mangueras del distribuidor de elevación de los brazos a 24–30 N∙m (17–22 pies-libra).

1. Corte la manguera entre 2 torretas.



   Figura 95

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la torreta
   3. Torreta
   4. Manguera (D.I. ¾")

2. Retire la contratuerca con arandela prensada (5/16") que sujeta la torreta al soporte de la torreta.

3. Repita los pasos con las otras 3 torretas.

   Note: Guarde la contratuerca con arandela prensada y las torretas.

   Note: Deseche las mangueras, las abrazaderas y el acoplamiento en T.

4. Repita los pasos con la otra sección de brazo exterior.

5. Retire los tornillos de acero inoxidable (N.º 12 x 1¼") que sujetan las mitades superiores de las abrazaderas y los conectores de manguera de dentado simple o doble (¾") al cuerpo de cada boquilla de fumigación, y retire los conectores de manguera dentado.

   Note: El perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable) se separará de la abrazadera superior al abrirse la abrazadera; guarde el perno para la instalación.



   Figura 96

   1. Abrazadera superior
   2. Tubo de trasvase
   3. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   4. Conector dentado doble (manguera de ¾")
   5. Torreta
   6. Tornillo de acero inoxidable (N.º 12 x 1¼")
   7. Conector dentado simple (manguera de ¾")

Capacidad del equipo de izado: 46 kg (100 libras)

1. Usando un equipo de izado de la capacidad especificada, eleve el brazo exterior.

2. Inserte un casquillo con brida de nylon en el orificio de 31.8 mm (1¼") de cada lado del acoplamiento de giro.



   Figura 97

   1. Casquillo con brida de nylon
   2. Acoplamiento de giro (sección de fumigación exterior)

3. Alinee los casquillos del acoplamiento de giro con los orificios de las pestañas del soporte de giro situado en el extremo de la sección de brazo central.



   Figura 98

   1. Acoplamiento de giro (sección de fumigación exterior)
   2. Perno con arandela prensada (5/16" x 1")
   3. Pasador de giro
   4. Soporte de giro (sección de fumigación central)
   5. Contratuerca con arandela prensada (5/16")

4. Monte el acoplamiento de giro en el soporte de giro con el pasador de giro, el perno con arandela prensada (5/16" x 1") y la contratuerca con arandela prensada (5/16").

5. Apriete el perno y la tuerca a 1978–2542 N∙cm (175–225 pulgadas-libra).

6. Alinee la rótula del cilindro de elevación con el orificio de 25 mm (1") del brazo del acoplamiento de giro.



   Figura 99

   1. Chaveta
   2. Rótula (cilindro de elevación)
   3. Pasador
   4. Orificio de 25 mm (1") – brazo del acoplamiento de giro

7. Sujete el cilindro de elevación al acoplamiento de giro con el pasador y la chaveta.

8. Repita los pasos 1 a 7 en la sección de brazo exterior del otro lado de la máquina.

Note: Asegúrese de que el conector dentado está correctamente asentado en el acoplamiento.

Sujete los conectores dentados a los acoplamientos con una horquilla de retención.

Figura 100

1. Válvula de sección 1
2. Válvula de sección 2
3. Válvula de sección 3
4. Válvula de sección 4
5. Válvula de sección 5
6. Válvula de sección 6
7. Válvula de sección 7
8. Válvula de sección 8
9. Válvula de sección 9
10. Válvula de sección 10
11. Manguera de suministro 279 cm (110")
12. Manguera de suministro 234 cm (92")
13. Manguera de suministro 188 cm (74")
14. Manguera de suministro 81 cm (32")

Note: El conjunto de la manguera de suministro de 81 cm (32") tiene un acoplamiento en T con 2 derivaciones y 2 conectores dentados simples.

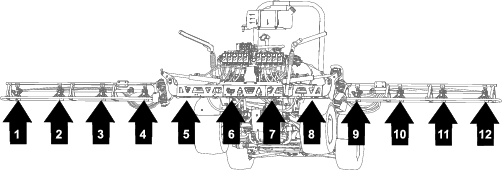

Figura 101

Ubicación de las boquillas

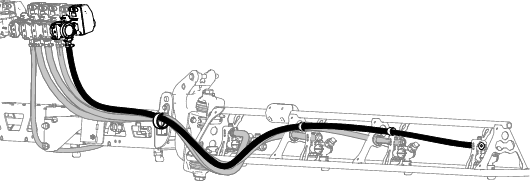

Consulte la Figura 102 a la Figura 106 para enrutar las mangueras. Se muestra solamente un lado. El enrutado es el mismo en ambos lados.

Figura 102

Manguera de 81 cm (32")

Figura 103

Manguera de 188 cm (74")

Figura 104

Manguera de 188 cm (74")

Figura 105

Manguera de 234 cm (92")

Figura 106

Manguera de 279 cm (110")

1. Alinee el tubo de trasvase del collarín de una torreta [con el orificio situado en el lado del conector dentado simple (½")].



   Figura 107

   1. Perno de cabeza hexagonal (5/16" x ¾" – acero inoxidable)
   2. Tubo de trasvase
   3. Abrazadera superior
   4. Conector dentado simple (½")
   5. Tornillo de acero inoxidable (N.º 12 x 1¼")
   6. Torreta
   7. Hacia la sección de fumigación

2. Cierre la abrazadera superior alrededor del conector de manguera dentado y sujete la abrazadera superior y el cuerpo de la torreta con el tornillo de acero inoxidable (N.º 12" x 1¼"); apriete el tornillo de acero inoxidable a 14-18 N∙m (20-25 pulgadas-libra).

   Note: Asegúrese de que el perno de cabeza hexagonal (5/16" x ¾") está asentado en el hueco de la abrazadera superior al cerrar la abrazadera.

3. Sujete las torretas a los soportes usando las contratuercas con arandela prensada (5/16") que se retiraron anteriormente.



   Figura 108

   1. Contratuerca con arandela prensada (5/16")
   2. Soporte de la torreta
   3. Torreta
   4. Parte trasera de la máquina
   5. Perno de cabeza hexagonal (acero inoxidable – 5/16" x ¾")

4. Apriete la contratuerca con arandela prensada a 1978–2542 N∙cm (175–225 pulgadas-libra).

1. Alinee el extremo del tubo del sensor de presión (plástico) del indicador de presión del panel de instrumentos con el anillo de bloqueo del acoplamiento del tubo.



   Figura 109

   1. Tubo del sensor de presión (indicador de presión del panel de instrumentos)
   2. Anillo de bloqueo (acoplamiento del tubo)

2. Inserte el tubo del sensor en el anillo de bloqueo hasta que el tubo esté correctamente asentado.

1. Sujete la placa del receptor al soporte del receptor con 1 perno (⅜" x 3¼"), 1 arandela de freno, 1 arandela, 1 espaciador (⅜" x 1") y 1 contratuerca (⅜").



   Figura 110

2. Monte el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") en el orificio más pequeño del soporte del receptor y la ranura de la placa del receptor.



   Figura 111

3. Apriete los pernos y las tuercas hasta que pueda girar la placa del receptor con una ligera resistencia.

1. Monte el soporte del receptor y el espaciador (⅜" x 7/16") en la barra antivuelco con el perno con arandela prensada (⅜" x 1½").



   Figura 112

2. Apriete los pernos hasta que pueda girar la placa del receptor con una ligera resistencia.

3. Nivele la placa del receptor lateralmente (izquierda/derecha).



   Figura 113

4. Apriete el perno con arandela prensada (5/16" x ¾") y la tuerca con arandela prensada (5/16") a 1978–2542 N∙cm (175–225 pulgadas-libra).

5. Nivel la placa del receptor en sentido adelante/atrás.

6. Apriete el perno (⅜" x 3¼") y la contratuerca con arandela prensada (⅜") a 37–45 N∙m (27–33 pies-libra).

1. Instale el receptor en el soporte usando 4 pernos (5 x 16 mm) y 4 arandelas.

   Note: Asegúrese de que ambas flechas apuntan hacia la parte delantera de la máquina.



   Figura 114

2. Apriete los 3 pernos a 576–712 N∙cm (51–63 pulgadas-libra).

1. Instale el soporte de las antenas del módem en la barra antivuelco.



   Figura 115

2. Limpie cualquier grasa o aceite de la superficie de montaje de la antena.

3. Retire el soporte del adhesivo de doble cara y pegue la antena al soporte.



   Figura 116

4. Sujete la antena y el arnés de cables al soporte con 3 bridas.



   Figura 117

5. Coloque la antena de antena de alta ganancia junto a la otra antena de la barra antivuelco.



   Figura 118

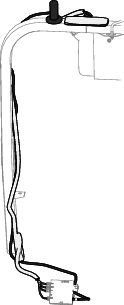

1. Enrute los arneses de las antenas del módem hacia la derecha por la barra antivuelco.



   Figura 119



   Figura 120

2. Enrute el arnés hacia abajo y hacia adelante.



   Figura 121

   1. Conectores (arnés de la antena del módem)

1. Enrute la rama de 302 cm (119") del arnés de datos de navegación y eléctrico junto al tubo derecho del ROPS con el conector hembra de 12 vías (gris) y el conector hembra de 12 vías (negro) hacia arriba hasta el receptor de navegación.

2. Conecte los 2 conectores de la cara larga del conector hembra de 12 vías del arnés de datos marcado con los 2 conectores en el arnés del adaptador.



   Figura 123

3. Enchufe el arnés adaptador en el receptor.

1. Enrute el arnés de datos de navegación y eléctrico por el tubo derecho de la barra antivuelco y el arnés de la antena del módem hasta el travesaño del soporte del asiento.



   Figura 124

2. Sujete los arneses a la barra antivuelco con bridas.

   Note: Asegúrese de que hay holgura en el arnés entre los conectores hembra de 12 vías y la brida.

3. Enrute la rama de 227 cm (89½") del arnés de datos de navegación y eléctrico por la parte inferior de la consola de control de la máquina.



   Figura 125

   1. Rama de 227 cm (89½") del arnés (arnés de datos de navegación y eléctrico)
   2. Rama de 258 cm (101½") del arnés de alimentación (arnés de datos de navegación y eléctrico)
   3. Arnés de datos de navegación y eléctrico
   4. Arnés de la antena del módem

4. Enrute la rama de 258 cm (101½") del arnés de datos de navegación y eléctrico por el tubo de sujeción del amortiguador y hacia la batería.

1. Pegue el soporte magnético del arnés trasero en el bastidor del tubo superior derecho del bastidor de la máquina.



   Figura 126

   1. Soporte magnético (arnés trasero)
   2. Tubo superior derecho del bastidor
   3. Conector hembra de 4 vías (marcado – arnés trasero)
   4. Conector de 4 pines (marcado – arnés de datos)

2. Enchufe el conector de 4 pines marcado del arnés de datos en el conector hembra de 4 vías marcado del arnés trasero.

1. Marque la posición del volante respecto a la válvula de dirección con un trozo de cinta.



   Figura 127

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)
   6. Cinta

2. Retire la tapa del volante.

3. Retire la tuerca (⅝") y la arandela (⅝") que sujetan el volante a la válvula de dirección, y retire el volante.

1. Alinee el soporte de la pantalla con la máquina como se muestra.



   Figura 128

   1. Soporte del monitor

2. Monte el soporte de la pantalla en el alojamiento de la válvula de dirección con los 3 pernos con arandela prensada (6 x 12 mm).



   Figura 129

   1. Soporte del monitor
   2. Perno con arandela prensada (6 mm x 12 mm)
   3. Alojamiento (válvula de dirección)

3. Monte la placa del soporte de la pantalla en el tubo del chasis de la máquina con las 2 abrazaderas y las 4 contratuercas con arandela prensada (5/16").



   Figura 130

   1. Contratuerca con arandela prensada (5/16")
   2. Placa (soporte de la pantalla)
   3. Tubo (chasis de la máquina)
   4. Abrazadera (5/16")

4. Apriete los 3 pernos con arandela prensada (6 mm x 12 mm) de la válvula de dirección a 972–1198 N∙cm (86–106 pulgadas-libra); apriete las contratuercas con arandela prensada del tubo a 1978–2542 N∙cm (175–225 pulgadas-libra).

1. Alinee la cinta del volante con la cinta del alojamiento de la válvula de dirección.



   Figura 131

   1. Embellecedor del volante
   2. Tuerca (⅝")
   3. Arandela (⅝")
   4. Volante
   5. Husillo (válvula de dirección)

2. Monte el volante sobre el husillo de la válvula de dirección con la arandela (⅝") y la tuerca (⅝") que se retiraron anteriormente.

3. Apriete la tuerca a 206–254 N∙m (152–188 pies-libra).

4. Instale el embellecedor.

1. Monte el soporte de bola en el soporte de la pantalla con los 4 pernos con arandela prensada (5/16" x ¾") y 4 contratuercas con arandela prensada (5/16").



   Figura 132

   1. Soporte (soporte de la pantalla)
   2. Perno con arandela prensada (5/16" x ¾")
   3. Soporte de bola
   4. Contratuerca con arandela prensada (5/16")

2. Apriete los pernos y las tuercas a 1978–2542 N∙cm (175–225 pulgadas-libra).

3. Monte el acoplamiento de bola de la pantalla y el soporte de bola de la máquina en el brazo largo de la pantalla.



   Figura 133

4. Ajuste la pantalla de manera que quede visible desde la posición del operador de la máquina, y apriete el pomo del brazo de la pantalla a mano.

1. Enrute la rama de 227 cm (89½") del arnés de datos de navegación y eléctrico (la rama que tiene el conector hembra de 26 vías) hacia arriba por el tubo de sujeción de la pantalla.

2. Enchufe el arnés de datos de navegación en el monitor.



   Figura 134

Retire la resistencia de terminación del conector hembra de 6 vías marcado CAN 2 TERMINATOR del cable de datos como se muestra.

Note: Ya no necesitará la resistencia de terminación.

Figura 135

Enrosque el conector del arnés del módem en la pantalla.

Figura 136

1. Enrute el arnés de datos del módem junto al arnés de datos de la pantalla.

2. Enrute el arnés de datos del módem por debajo del tubo de sujeción del amortiguador de la máquina

3. Enrute el arnés de datos del módem por detrás de los relés y hacia abajo.



   Figura 137

   1. Arnés de datos (consola de control)
   2. Arnés de datos del módem

4. Alinee el conector de 4 pines marcado del arnés de datos del módem cerca de los 4 conectores del arnés de la antena del módem, como se muestra.



   Figura 138

   1. Conectores (arnés de la antena del módem)
   2. Conector de 4 pines (marcado – arnés de datos del módem)

1. En el tubo superior derecho del bastidor, enrolle y ate con 2 bridas el arnés de datos de navegación y eléctrico, y la

2. Enrolle y ate con 2 bridas el arnés de la antena del módem y el mazo del arnés trasero.



   Figura 139

   1. Arnés de fumigación del kit
   2. Bridas
   3. Arnés de datos de navegación y eléctrico
   4. Rama CAN 2 ASC 10 BUS del arnés de cables
   5. Arnés de la antena del módem

3. Sujete el arnés de datos del módem y el arnés de datos de navegación y eléctrico al tubo del monitor con una brida.



   Figura 140

   1. Brida
   2. Arnés de datos del módem
   3. Tubo del monitor
   4. Arnés de datos de navegación y eléctrico

4. Sujete el arnés de datos del módem al arnés de datos de navegación y eléctrico con una brida.

1. Retire la grapa que sujeta el arnés de cables de la máquina al soporte de la varilla de sujeción.



   Figura 146

   1. Grapa (arnés de cables de la máquina)
   2. Soporte de la varilla de sujeción

2. Sujete el módem al soporte con 2 pernos (N.º 10-24 x 1⅜") y 2 tuercas (N.º 10-24).



   Figura 147

3. Sujete los imanes al soporte del módem usando los remaches.



   Figura 148

4. Coloque el soporte del módem debajo del soporte de la varilla de sujeción y detrás de la pestaña del bastidor de la máquina.



   Figura 149

5. Introduzca la grapa superior del arnés de cables en los orificios del soporte de la varilla.



   Figura 150

   1. Soporte del módem
   2. Grapa (arnés de cables de la máquina)
   3. Soporte de la varilla de sujeción

1. Enchufe el conector coaxial del arnés de la antena del módem marcado en el puerto coaxial del módem CL-55 marcado WIFI/BT, y apriete el conector coaxial.



   Figura 151

   1. Conector coaxial (marcado – arnés de la antena del módem)
   2. Conector rápido coaxial azul (marcado – arnés de la antena del módem)
   3. Conector rápido coaxial violeta (marcado – arnés de la antena del módem)
   4. Conector rápido coaxial rojo (marcado – arnés de la antena del módem)

2. Enchufe el conector rápido coaxial azul del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente.

3. Enchufe el conector rápido coaxial violeta del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente.

4. Enchufe el conector rápido coaxial rojo del arnés de la antena del módem marcado en el conector del módem CL-55 marcado hasta que los conectores se enganchen firmemente.

1. Enchufe el conector de 4 pines del arnés de datos del módem marcado en el conector hembra de 4 vías (sin marcar) del módem CL-55, y apriete la tuerca moleteada del conector de 4 pines.



   Figura 152

   1. Conector de 4 pines (marcado – arnés de datos del módem)
   2. Conector hembra de 4 vías (sin marcar – módem CL-55)
   3. Conector hembra de 18 vías (marcado – arnés de alimentación del módem)
   4. Conector de 18 pines (módem CL-55)

2. Enchufe el conector hembra de 18 vías del arnés de alimentación del módem marcado en el conector de 18 pines del módem CL-55.

1. En la parte delantera de la consola de control de la máquina, enrute el conector marcado del arnés del Bus ISO-CAN al interior de la parte inferior de la pantalla.



   Figura 154

   1. Conector (marcado – arnés del Bus ISO-CAN)
   2. Conectores (marcados —ISO-CAN BUS HARNESS)

2. Retire el tapón del conector hembra de 4 vías marcado del arnés de datos de navegación y eléctrico.



   Figura 155

   1. Conector hembra de 4 vías (marcado – arnés de datos de navegación y eléctrico)
   2. Tapón
   3. Arnés del Bus ISO-CAN

3. Enchufe el conector de 4 pines marcado del arnés del Bus ISO-CAN en el conector hembra de 4 vías marcado del arnés de datos de navegación y eléctrico.



   Figura 156

   1. Conector hembra de 4 vías (marcado – arnés de datos de navegación y eléctrico)
   2. Conector de 4 pines (marcado – arnés de Bus ISO-CAN)

4. Enrute los conectores marcados y del arnés del Bus ISO-CAN hacia el bloque de fusibles.



   Figura 157

   1. Conectores (marcados y – arnés del Bus ISO-CAN)

1. En el bloque de fusibles, retire el tapón del conector hembra de 3 vías marcado del arnés de cables de la máquina.



   Figura 158

   1. Conector hembra de 3 vías (marcado – arnés de cables de la máquina)
   2. Tapón
   3. Conectores – arnés de fumigación del kit (marcado y – no conectar)
   4. Conector de 3 pines (marcado – arnés del Bus ISO-CAN)

2. Enchufe el conector de 3 pines marcado del arnés del Bus ISO-CAN en el conector hembra de 3 vías marcado del arnés de cables de la máquina.

   Important: No conecte los conectores del arnés marcados y del arnés trasero.

1. Enrolle el arnés del Bus ISO-CAN y átelo al arnés de datos de navegación y eléctrico con una brida.



   Figura 159

   1. Brida
   2. Arnés del Bus ISO-CAN
   3. Tubo derecho del bastidor
   4. Arnés de datos de navegación y eléctrico

2. Sujete el arnés del Bus ISO-CAN y el arnés de datos de navegación y eléctrico al tubo derecho del bastidor con una brida.

1. Retire las 2 contratuercas con arandela prensada y la varilla de sujeción de los 2 pernos en J que sujetan la batería al soporte de la batería.



   Figura 164

   1. Contratuerca con arandela prensada (¼")
   2. Varilla de sujeción
   3. Perno en J
   4. Batería (300 A)

2. Retire y deseche los 2 pernos en J y la bandeja de la batería del soporte de la batería.



   Figura 165

   1. Perno en J
   2. Bandeja de la batería

3. Retire la batería de la máquina.

   Note: Ya no necesitará las tuercas con arandela prensada, la varilla de sujeción y la batería (300 A).

4. Retire y guarde los 3 pernos (10"-24 x ¾") y las 3 tuercas (10-24) que sujetan los bloques de fusibles al soporte de la batería.



   Figura 166

   1. Varilla de sujeción
   2. Bloque de fusibles
   3. Perno con arandela prensada (⅜" x ¾")
   4. Perno (10"-24 x ¾")

5. Retire y guarde los 2 pernos con arandela prensada (⅜" x ¾") que sujetan el soporte de la batería al tubo de sujeción del amortiguador de la máquina.

6. Retire y guarde los 2 pernos (10"-24 x ¾"), las 2 contratuercas (10"-24) y el clip del soporte del cable que sujetan el bloque de terminales de tierra y el cable al soporte de la batería.

   Note: Deseche el clip del soporte del cable.



   Figura 167

   1. Clip del soporte del cable
   2. Soporte de la batería
   3. Bloque de terminales de tierra
   4. Perno (10"-24 x ¾")

7. Retire y deseche el soporte de la batería de la máquina.



   Figura 168

   1. Soporte de la batería

1. Monte los 2 topes en el soporte de la batería con 2 contratuercas con arandela prensada (¼").



   Figura 169

   1. Tope
   2. Soporte de la batería
   3. Contratuerca con arandela prensada (¼")

2. Pase la correa a través de las 2 ranuras del soporte de la batería.



   Figura 170

   1. Cierre (hebilla de la correa)
   2. Ranura (soporte de la batería)

1. Alinee el nuevo soporte de la batería con el tubo del sujeción del amortiguador y los bloques de fusibles.



   Figura 171

   1. Soporte de la batería

2. Monte el soporte de la batería en el tubo del sujeción del amortiguador con los 2 pernos con arandela prensada (⅜" x ¾") que se retiraron anteriormente.



   Figura 172

   1. Tubo de sujeción del amortiguador
   2. Soporte de la batería
   3. Perno con arandela prensada (⅜" x ¾")

3. Apriete los pernos con arandela prensada a 37–45 N∙m (27–33 pies-libra).

4. Sujete el bloque de terminales de tierra al soporte de la batería con los 2 pernos (10"-24 x ¾") y las 2 contratuercas (10"-24) que se retiraron anteriormente, y sujete el clip del soporte del cable al borde del soporte.



   Figura 173

   1. Clip del soporte del cable
   2. Soporte de la batería
   3. Bloque de terminales de tierra
   4. Perno (10"-24 x ¾")

5. Sujete los bloques de fusibles al soporte de la batería con los 3 pernos (10"-24 x ¾") y las 3 tuercas (10"-24) que se retiraron anteriormente.



   Figura 174

   1. Bloque de fusibles
   2. Perno (10"-24 x ¾")

6. Monte la batería (650 A) en el soporte de la batería.



   Figura 175

   1. Hebilla de la correa de la batería
   2. Correa de la batería

7. Pase la correa de la batería a través de la hebilla y apriete la correa hasta que la batería quede firmemente sujeta.

1. En el cabezal de la bomba, afloje los 2 pernos para que quede un espacio de 7 a 10 mm (¼"-⅜") entre la cabeza de los pernos y la bomba.

   Note: No es necesario retirar los pernos de la bomba de fumigación.



   Figura 176

   1. Pernos (cabezal de la bomba)
   2. Cabezal de la bomba (posición de las 11)
   3. Parte trasera de la máquina

2. Alinee el soporte del alternador entre los pernos y el cabezal de la bomba.



   Figura 177

   1. Soporte del alternador
   2. Pernos (cabezal de la bomba)

3. Apriete los pernos a 61–75 N (45–55 pies-libra).

1. Afloje la tuerca del eje la polea tensora.

   Note: Asegúrese de que no hay tensión de la correa.



   Figura 178

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

2. Gire el perno tensor de la correa para eliminar la tensión de la correa de la bomba de fumigación.

3. Retire los 4 pernos (¼" x 1") y las 4 arandelas de freno (¼") que sujetan la polea a la bomba de fumigación.

   Important: No retire la polea.

   Note: Guarde la arandela de freno; ya no necesitará los pernos.



   Figura 179

   1. Perno (¼" x 1")
   2. Arandela de freno (¼")
   3. Polea (bomba de fumigación)

4. Alinee los orificios de la polea del alternador (kit) con los orificios de la polea de la bomba de fumigación.



   Figura 180

   1. Polea de transmisión 279 mm (11")
   2. Polea (bomba de fumigación)
   3. Perno (¼" x 2¼")
   4. Arandela de freno (¼")

5. Monte la polea del alternador en la polea de la bomba de fumigación y la bomba de fumigación con los 4 pernos (¼" x 2¼") y 4 arandelas de freno (¼").

6. Apriete los pernos a 1017–1243 N∙m (90–110 pulgadas-libra).

7. Gire el perno tensor de la correa para aumentar la tensión de la correa hasta que la correa se desvíe 9.5 mm (⅜") al aplicar una fuerza de 4.5 kg (10 libras) en el punto intermedio entre los piñones del motor y la bomba de fumigación.



   Figura 181

   1. Perno tensor de la correa (máquina)
   2. Tuerca (eje de la polea tensora)

8. Apriete la tuerca del eje de la polea tensora a 37–44 N∙m (27–33 pies-libra).

1. Monte el alternador (60 A) en el saliente roscado del soporte del alternador con el perno con arandela prensada (⅜" x 1½").



   Figura 182

   1. Pestaña roscada (8 mm) – alternador (60 A)
   2. Pestaña ranurada (soporte del alternador)
   3. Perno con arandela prensada (8 mm x 25 mm)
   4. Perno con arandela prensada (⅜" x 1½")
   5. Pestaña (orificio de 10 mm (⅜")) – alternador (60 A)
   6. Saliente roscado (⅜"–16) – soporte del alternador

2. Sujete la pestaña roscada del alternador a la pestaña ranurada del soporte del alternador con el perno con arandela prensada (8 mm x 25 mm).

3. Coloque la correa en V sobre la polea motriz (279 mm (11")) y la polea del alternador.



   Figura 183

   1. Polea (alternador – 60 A)
   2. Correa en V
   3. Polea de transmisión 279 mm (11")

4. Gire el alternador hacia arriba para aumentar la tensión de la correa hasta que la correa se desvíe 9.5 mm (⅜") al aplicar una fuerza de 4.5 kg (10 libras) en el punto intermedio entre la polea del alternador y la polea de transmisión (279 mm (11")).



   Figura 184

   1. Perno con arandela prensada (8 mm x 25 mm)
   2. Perno con arandela prensada (⅜" x 1½")
   3. Desviación de la correa – 9.5 mm (⅜")

5. Apriete el perno con arandela prensada (8 mm x 25 mm) a 23–29 N∙m (17–21 pies-libra).

6. Apriete el perno con arandela prensada (⅜" x 1½") a 37–45 N∙m (27–33 pies-libra).

1. Conecte el conector de 2 vías del extremo del cable rosa de 57 cm (23½") del arnés trasero en el conector de 2 pines del alternador (50 A).



   Figura 185

   1. Conector de 2 pines – alternador (50 A)
   2. Conector hembra de 2 vías – cable rosa del sensor, 57 cm (23½")

2. Enrute el cable rosa del sensor lejos de las correas del alternador, y sujete el cable con una brida.

3. Retire la tuerca del borne del alternador (50 A).



   Figura 186

   1. Cable del alternador (rojo – calibre 6)
   2. Tuerca
   3. Borne – alternador (50 A)

4. Conecte el extremo del cable rojo de calibre 6 del alternador con cubierta aislante al borne del alternador (50 A) con la tuerca.

5. Enrute el otro extremo del cable del alternador hacia los bornes de la batería, lejos de la polea y la correa del alternador.

6. Apriete la tuerca a 47–57 N∙m (34–42 pies-libra).

7. Coloque la cubierta aislante sobre el borne del alternador.

1. Conecte el conector de 5 pines del relé en el conector hembra de 5 vías del arnés marcado ASC 10 ENABLE RELAY.



   Figura 187

   1. Orificio (tubo de sujeción del amortiguador)
   2. Relé
   3. Grapa
   4. Conector hembra de 5 vías (ASC 10 ENABLE RELAY)

2. Alinee el orificio de la pestaña de montaje del relé con el orificio del tubo de sujeción del amortiguador, y sujete el relé al tubo con una grapa.

1. Prepare un multímetro para realizar una prueba de continuidad.

2. En el bloque de fusibles 3 de la máquina, introduzca la sonda del multímetro en el contacto 4 (columna de la derecha) del bloque de fusibles 2.



   Figura 188

   1. Bloque de fusibles 3 (máquina)
   2. Cable del multímetro
   3. Bloque de fusibles 2 – contacto 4 (columna de la derecha)
   4. Sonda del multímetro

3. En el lado delantero de los bloques de fusibles, utilice la otra sonda del multímetro para identificar el conector plano del extremo del cable rojo de calibre 10 que se conecta al contacto 4 del bloque de fusibles 2.



   Figura 189

   1. Cable del multímetro
   2. Cinta
   3. Conector plano (cable rojo de calibre 10)
   4. Sonda del multímetro

4. Utilice un trozo de cinta para marcar el conector y el cable que identificó en el paso anterior.

5. Conecte el conector plano que marcó en el paso anterior al conector hembra del extremo del cable rosa de 51 mm (2") del arnés.



   Figura 190

   1. Conector plano marcado (cable rojo de calibre 10)
   2. Conector hembra – cable rosa, 51 mm (2")

6. Inserte el fusible (15 A) en la ranura 2 del bloque de fusibles 3 hasta que esté correctamente asentado.



   Figura 191

   1. Ranura 2 (bloque de fusibles 3)
   2. Fusible (15 A)

1. Retire las tuercas hexagonales y las arandelas de las palancas de las abrazaderas de desconexión rápida.

2. Abra la palanca de la abrazadera de desconexión rápida con palanca negra.



   Figura 192

3. Monte la abrazadera de desconexión rápida en el borne negativo de la batería, con el espárrago roscado de la abrazadera orientado hacia el centro de la batería.

4. Cierre la palanca de la abrazadera de desconexión rápida.

   Note: Si es necesario ajustar la fuerza de apriete de la abrazadera de desconexión rápida, abra la palanca, gire la tuerca moleteada para aumentar o reducir la fuerza de apriete, y cierre la palanca de la abrazadera.

5. Repita los pasos con la abrazadera con palanca roja del borne positivo de la batería.

1. Haga un corte en el capuchón aislante del cable positivo de la batería que va al motor de arranque.



   Figura 193

   1. Corte (capuchón aislante – cable positivo de la batería que va al motor de arranque)

2. Monte los siguientes cables y terminales en el espárrago roscado del borne positivo de la batería, en el orden siguiente:

   Important: Asegúrese de que el terminal del cable positivo que va desde la batería al motor de arranque está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado

   2. Terminal del cable de la batería (positivo) – al alternador (50 A)

   3. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (marcado )

   4. Terminal de anillo – rama de 21.6 cm (8½") del arnés de la máquina (marcado )

   5. Terminal de anillo – rama de 24 cm (9½") del arnés de fumigación del kit (sin marcar)

   6. Terminal del cable de la batería (positivo) – al motor de arranque



   Figura 194

   1. Arandela, ¼" (abrazadera de desconexión rápida)
   2. Tuerca hexagonal, ¼" (abrazadera de desconexión rápida)
   3. Terminal del cable de la batería (positivo) – al motor de arranque
   4. Terminal de anillo – rama de 24 cm (9½") del arnés de fumigación del kit (sin marcar)
   5. Terminal de anillo – rama de 21.6 cm (8½") del arnés de la máquina (marcado )
   6. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante rojo)
   7. Espárrago roscado – abrazadera de desconexión rápida (borne positivo de la batería)
   8. Terminal del cable de la batería (positivo) – al alternador (50 A)
   9. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )

3. Monte la tuerca hexagonal (¼") y la arandela (¼") en el espárrago roscado, y apriete la tuerca a 1017–1234 N∙cm (90–110 pulgadas-libra).

4. Coloque el capuchón aislante del cable positivo de la batería que va al motor de arranque sobre el espárrago roscado.

5. Monte los siguientes cables y terminales en el espárrago roscado del borne negativo de la batería, en el orden siguiente:

   Important: Asegúrese de que el terminal del cable negativo que va desde la batería a la conexión de masa del motor y el chasis está situado encima de la pila de terminales del espárrago roscado.

   1. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante negro)

   2. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )

   3. Terminal del cable de la batería (negativo) – a la conexión de masa del motor y el chasis



   Figura 195

   1. Terminal del cable de la batería (negativo) – a la conexión de masa del motor y el chasis
   2. Tuerca hexagonal (¼" – abrazadera de desconexión rápida)
   3. Arandela (¼" – abrazadera de desconexión rápida)
   4. Terminal de anillo – rama de 165 cm (65") del arnés de alimentación del módem (marcado )
   5. Espárrago roscado – abrazadera de desconexión rápida (borne negativo de la batería)
   6. Terminal de anillo – rama de 258 cm (101½") del arnés de datos de navegación y eléctrico (no marcado – con aislante negro)

1. Recoja el exceso de cables del arnés de datos contra el tubo superior derecho del bastidor.



   Figura 196

   1. Brida
   2. Exceso de cables del arnés de datos
   3. Tubo de sujeción del amortiguador
   4. Tubo superior derecho del bastidor

2. Sujete el arnés de datos al tubo de sujeción del amortiguador con una brida.

3. Sujete el exceso de cables del arnés de datos al tubo superior derecho del bastidor con una brida.

4. Compruebe que hay espacio suficiente entre las poleas y las correas y el arnés de datos, el arnés de la batería, el arnés de cables del kit y los cables de la batería.

   Sujete el arnés de cables y los cables con bridas, según sea necesario, para mantenerlos alejados de las correas y de las poleas.

1. Alinee los orificios del capó con los orificios del salpicadero y del bastidor de la máquina.



   Figura 199

   1. Panel de instrumentos
   2. Capó
   3. Grapa
   4. Soporte del salpicadero

2. Sujete el capó al salpicadero y al bastidor con 9 grapas.

3. Conecte los 2 conectores hembra de 2 vías del arnés de cables de la máquina a los conectores de 2 pines de los faros derecho e izquierdo.



   Figura 200

   1. Faros
   2. Conector hembra de 2 vías (arnés de cables de la máquina)
   3. Conector de 2 pines (faro)

1. Alinee el panel interior del guardabarros con los tubos superior izquierdo e inferior izquierdo del bastidor.



   Figura 201

   1. Tubo superior izquierdo del bastidor
   2. Panel interior del guardabarros
   3. Grapa
   4. Tubo inferior izquierdo del bastidor
   5. Arandela (9/16" x ½")

2. Sujete el panel interior del guardabarros a los tubos del bastidor con las 6 grapas.

3. Alinee los orificios del guardabarros con los orificios del bastidor de la máquina.



   Figura 202

   1. Arandela (5/16")
   2. Perno (5/16" x 1")
   3. Guardabarros delantero izquierdo

4. Monte provisionalmente el guardabarros en el bastidor con los 3 pernos (5/16" x 1") y las 3 arandelas (5/16") que se retiraron anteriormente.

5. Sujete el guardabarros al perfil del bastidor con las 2 grapas.



   Figura 203

   1. Grapa
   2. Guardabarros delantero izquierdo

6. Apriete el perno (5/16" x 1") a 1978–2542 N∙cm (175–225 pulgadas-libra).

7. Repita los pasos 1 a 6 con el panel interior del guardabarros y el guardabarros del otro lado de la máquina.

1. Alinee el panel interior del guardabarros con los tubos superior derecho e inferior derecho del bastidor.



   Figura 204

   1. Arandela (9/16" x ½")
   2. Grapa
   3. Panel interior del guardabarros

2. Sujete el panel interior del guardabarros a los tubos del bastidor con las 6 grapas y las 5 arandelas (9/16" x ½").

3. Alinee el guardabarros delantero derecho con la máquina y alinee los orificios del guardabarros con los del bastidor.



   Figura 205

   1. Tuerca rápida (soporte del travesaño)
   2. Arandela (5/16")
   3. Tornillo (5/16" x 1")
   4. Guardabarros delantero derecho

4. Sujete el guardabarros delantero derecho a la tuerca rápida del soporte del travesaño con el tornillo (5/16" x 1") y la arandela (5/16").

5. Sujete el guardabarros delantero derecho al perfil de montaje de la barra antivuelco con 2 grapas.



   Figura 206

   1. Grapa
   2. Guardabarros delantero derecho

6. Alinee el orificio del guardabarros delantero derecho con el orificio del suelo de la plataforma, y sujete el guardabarros al suelo con un tornillo (5/16" x 1") y una arandela (5/16").



   Figura 207

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Suelo de la plataforma
   4. Guardabarros delantero derecho

7. Alinee el orificio de la tapa inferior de la consola con el orificio del tubo de sujeción del amortiguador, y el orificio de la tapa del extremo de la consola con el orificio del tubo transversal.



   Figura 208

   1. Tornillo (5/16" x 1")
   2. Arandela (5/16")
   3. Tapa de la consola (inferior)
   4. Tapa de la consola (extremo)

8. Sujete las tapas a los tubos con 2 tornillos (5/16" x 1") y 2 arandelas (5/16").

1. Alinee los cierres del panel de acceso del motor con los casquillos de los soportes del panel en la barra antivuelco.



   Figura 209

   1. Cierre
   2. Soporte del panel
   3. Panel de acceso del motor

2. Monte el panel en los soportes.

3. Gire las palancas de los cierres hacia abajo para sujetar el panel a los soportes.

1. Alinee el asiento y la chapa del asiento con el chasis de la máquina.



   Figura 210

   1. Chapa del asiento
   2. Asiento

2. Alinee los orificios de los soportes de giro de la base del asiento con los orificios del soporte del chasis.



   Figura 211

   1. Chapa del asiento
   2. Asiento
   3. Chaveta
   4. Soporte de giro (base del asiento)
   5. Soporte del chasis
   6. Pasador de giro

3. Sujete la base del asiento a los soportes del chasis con los 2 pasadores de giro.

4. Sujete los pasadores de giro a la máquina con las 2 chavetas.

5. Sujete la varilla de sujeción al soporte del asiento con una arandela y una chaveta.



   Figura 212

   1. Arandela
   2. Soporte (asiento)
   3. Chaveta
   4. Varilla de sujeción

6. Enchufe el conector hembra de 2 vías del arnés de cables de la máquina en el conector del interruptor del asiento hasta que los conectores encajen firmemente.



   Figura 213

   1. Conector hembra de 2 vías (arnés de cables de la máquina)
   2. Conector del interruptor del asiento

7. Gire el asiento ligeramente hacia adelante, retire la varilla de sujeción de la muesca de retención, y gire el asiento hacia abajo hasta que se enganche correctamente.
