Spalatrice Power Shovel™ elettrica a batteria 60 V

Il simbolo di avvertenza (Figura 1) mostrato in questo manuale e sulla macchina identifica messaggi di sicurezza importanti che è necessario seguire per prevenire incidenti.

Figura 2

Simbolo di avvertenza

Il simbolo di avvertenza compare sulle informazioni che vi avvisano di azioni o situazioni non sicure, ed è seguito dalla parola PERICOLO, AVVERTENZA, o ATTENZIONE.

PERICOLO indica una situazione pericolosa imminente che, se non evitata, provocherà lesioni gravi o fatali.

AVVERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni gravi o fatali.

ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare una lesione moderata o di minore entità.

Questo manuale utilizza altre due parole per mettere in evidenza le informazioni. Importante richiama l’attenzione su informazioni meccaniche speciali, e Nota pone in risalto informazioni generali che meritano un’attenzione speciale.

IMPORTANTI ISTRUZIONI

ISTRUZIONI

Leggete tutte le istruzioni

I. Formazione

1. L’operatore della macchina è responsabile per eventuali incidenti o pericoli che potrebbero verificarsi ad altre persone o alle loro proprietà.

2. Leggete attentamente il contenuto di questo Manuale dell'operatore prima di avviare la macchina. Accertatevi che chiunque usi questa macchina sappia utilizzarla, sappia come arrestarla rapidamente e sia consapevole delle avvertenze.

3. Non consentite ai bambini di utilizzare o giocare con la macchina, il pacco batteria o il caricabatterie; le normative locali potrebbero prevedere delle limitazioni all’età dell’operatore.

4. Non lasciate che bambini o persone non addestrate utilizzino o effettuino interventi di manutenzione su questo dispositivo. Consentite l’utilizzo o la manutenzione del dispositivo solo a persone responsabili, addestrate, che abbiano familiarità con le istruzioni e fisicamente capaci.

5. Prima di utilizzare la macchina, il pacco batteria e il caricabatterie, leggete tutte le istruzioni e gli avvisi presenti su questi prodotti.

6. Acquisite familiarità con i comandi e con l’uso appropriato della macchina, del pacco batteria e del caricabatterie.

II. Preparazione

1. Tenete lontani i presenti e i bambini dall'area di lavoro.

2. Non consentite mai ai bambini di utilizzare la macchina.

3. Non utilizzate la macchina senza che tutti gli schermi e gli altri dispositivi di protezione siano in sede e funzionanti sull’utensile.

4. Ispezionate l'area in cui utilizzerete la macchina e rimuovete tutti gli oggetti che potrebbero interferire con l'uso della macchina o che potrebbero essere scagliati via dalla macchina.

5. Utilizzate solo il pacco batteria specificato da Toro. L’utilizzo di altri accessori e attrezzi può aumentare il rischio di infortuni e incendi.

6. Il collegamento del caricabatterie a una presa che non sia da 100 a 240 V può causare un incendio o una scossa elettrica. Non collegate il caricabatterie a una presa diversa da una da 100 a 240 V.

7. Non utilizzate un pacco batteria o un caricabatteria danneggiato o modificato, che potrebbe comportarsi in modo imprevedibile e comportare incendi, esplosioni o rischio di infortuni.

8. Se il cavo di alimentazione del caricabatteria è danneggiato, contattate un Centro assistenza autorizzato per sostituirlo.

9. Caricate il pacco batteria solo con il caricabatteria specificato da Toro. Un caricabatterie adatto a un tipo di pacco batteria può creare un rischio di incendio se utilizzato con un altro pacco batteria.

10. Caricate il pacco batteria solo in un’area ben ventilata.

11. Seguite tutte le istruzioni di ricarica e non caricate il pacco batteria al di fuori del range di temperatura specificato nelle istruzioni. Altrimenti, potreste danneggiare il pacco batteria e aumentare il rischio di incendio.

12. Vestitevi in modo idoneo – Indossate abbigliamento consono, comprendente occhiali di protezione, pantaloni lunghi, scarpe robuste e antiscivolo e protezioni per l'udito. Legate i capelli lunghi e non indossate indumenti larghi o gioielli pendenti che possono rimanere intrappolati nelle parti in movimento.

III. Funzionamento

1. Il contatto con il rotore in movimento provocherà gravi lesioni. Tenete lontani le mani e i piedi da tutte le parti in movimento della macchina. Lasciate libere tutte le aperture di scarico.

2. State dietro al rotore e lontani dall'apertura di scarico mentre utilizzate la macchina.

3. L'utilizzo di questa macchina per scopi non conformi alle funzioni per cui è stata concepita può essere pericoloso per voi e gli astanti.

4. Prevenite avviamenti accidentali – Assicuratevi che l’interruttore si trovi in posizione di SPEGNIMENTO prima del collegamento al pacco batteria e dell’uso della macchina. Non trasportate la macchina con le dita sull’interruttore e non alimentate la macchina mentre l’interruttore si trova in posizione di ACCENSIONE.

5. Prestate la massima attenzione all'uso della macchina. Per evitare lesioni personali o danni materiali, non impegnatevi in attività che provocano distrazioni.

6. Togliete il pacco batteria dalla macchina e attendete che tutte le parti in movimento si arrestino prima di effettuare interventi di regolazione, assistenza, pulizia o rimessaggio della macchina.

7. Rimuovete il pacco batteria dalla macchina ogniqualvolta dovete lasciarla incustodita o prima di procedere alla sostituzione degli accessori..

8. Non forzate la macchina – Lasciate che la macchina svolga il lavoro in modo migliore e più sicuro alla velocità per cui è stata progettata.

9. Rimanete vigili – Fate attenzione alle operazioni che state eseguendo e usate il buon senso durante le operazioni con la macchina. Non utilizzate la macchina se siete malati, stanchi o sotto l'effetto di alcol o droga.

10. Utilizzate la macchina soltanto se la visibilità è buona e se le condizioni meteorologiche sono idonee.

11. Adoperate la massima cautela quando invertite la direzione o tirate la macchina verso di voi.

12. Non sporgetevi eccessivamente – mantenete una posizione solida sui piedi e un buon equilibrio in ogni momento, soprattutto in pendenza. Procedete camminando, mai correndo, con la macchina.

13. Quando non state spalando la neve, staccate l'alimentazione della coclea.

14. Non dirigere il materiale di scarico verso le persone. Evitare di scaricare il materiale contro ostacoli o pareti. Il materiale potrebbe rimbalzarvi addosso.

15. Non utilizzate la macchina su superfici in ghiaia.

16. Se la macchina urta un corpo estraneo, effettuate le seguenti operazioni:

    • Rilasciate la levetta e l'interruttore di interblocco di sicurezza.

    • Rimuovete la batteria dalla macchina.

    • Controllate se la macchina è danneggiata.

    • Riparate eventuali danni prima di iniziare a riutilizzare la macchina.

17. Spegnete la macchina e rimuovete la batteria prima di eliminare le ostruzioni della macchina e utilizzate sempre un bastone o un utensile per la pulizia per rimuovere l'ostruzione.

18. In condizioni di uso scorretto, il pacco batteria può espellere del liquido: evitate il contatto. Se doveste venire accidentalmente a contatto con il liquido, lavatevi con acqua. Se il liquido dovesse venire a contatto con gli occhi, consultate un medico. Il liquido fuoriuscito dal pacco batteria può causare irritazioni o ustioni.

19. Non esponete un pacco batteria o un utensile al fuoco o ad una temperatura eccessiva. L’esposizione al fuoco o ad una temperatura superiore a 130 °C potrebbe provocare un’esplosione.

20. ATTENZIONE – un pacco batteria trattato in maniera non adeguata potrebbe comportare un rischio di incendio, esplosione o ustione chimica.

    • Non smontate il pacco batteria.

    • Sostituite il pacco batteria solo con un pacco batteria Toro originale; l’utilizzo di un pacco batteria di un altro tipo potrebbe provocare un incendio o comportare un rischio di lesioni.

    • Tenete i pacchi batteria fuori dalla portata dei bambini e nella confezione originale fino a quando non sarete pronti a utilizzarli.

IV. Manutenzione e rimessaggio

1. Togliete il pacco batteria dalla macchina e attendete che tutte le parti in movimento si arrestino prima di effettuare interventi di regolazione, assistenza, pulizia o rimessaggio della macchina.

2. Non provate a effettuare la manutenzione o la riparazione della macchina, del pacco batteria o del caricabatterie tranne che nei modi indicati nelle istruzioni. Fate eseguire gli interventi di assistenza a un Centro assistenza autorizzato, utilizzando ricambi identici per garantire una manutenzione sicura del prodotto.

3. Indossate guanti e protezioni per gli occhi durante la manutenzione della macchina.

4. Durante la manutenzione del rotore, tenete presente che il rotore può ancora muoversi anche se l'alimentazione elettrica è staccata.

5. Per ottimizzare le prestazioni, utilizzate solo ricambi e accessori originali Toro. Altri ricambi e accessori potrebbero essere pericolosi.

6. Eseguite la manutenzione della macchina – Tenete le impugnature asciutte, pulite e prive di olio e grasso. Tenete le protezioni in posizione e in buone condizioni operative. Utilizzate solo ricambi identici.

7. Controllate frequentemente se tutti i dispositivi di fissaggio siano stretti, per accertarvi che la macchina sia in condizioni operative sicure.

8. Controllare se la macchina presenta parti danneggiate. Verificate che non vi siano parti mobili non allineate, grippate o rotte, verificate il montaggio e qualsiasi altra condizione che possa influire negativamente sul funzionamento. Se non indicato nelle istruzioni, fate riparare o sostituire le protezioni o i componenti danneggiati da un Centro assistenza autorizzato.

9. Quando un pacco batteria non è in uso, tenetelo lontano da oggetti metallici, come graffette, monete, chiavi, chiodi e viti che possano creare un collegamento da 1 terminale a un altro. Mandare in cortocircuito i morsetti della batteria può causare bruciature o un incendio.

10. Quando non utilizzate la macchina, conservatela in un luogo chiuso e asciutto, sicuro e fuori dalla portata dei bambini.

11. Quando la macchina rimane conservata per oltre 30 giorni, fate riferimento a Prima del rimessaggio per informazioni importanti.

CONSERVATE QUESTE

ISTRUZIONI

Parti necessarie per questa operazione:

1. Aprite l'impugnatura (A di Figura 3).

2. Allineate il pulsante di bloccaggio sull’albero inferiore con il foro scanalato sull’albero superiore e fate scorrere insieme i 2 alberi (B e C della Figura 3).

   Note: Il pulsante di bloccaggio scatta nel foro scanalato quando gli alberi sono fissati (D della Figura 3).

3. Utilizzando la chiave a brugola in dotazione, serrate la vite sul connettore dell’albero fino a quando non è fissata (E della Figura 3).

Figura 3

Parti necessarie per questa operazione:

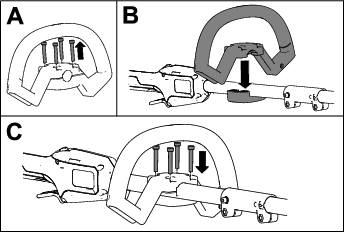

1. Separate l’impugnatura ausiliaria dalla piastra dell’impugnatura rimuovendo le 4 viti a esagono incassato utilizzando la chiave a brugola in dotazione (A della Figura 4).

2. Allineate l’impugnatura ausiliaria alla piastra dell’impugnatura ausiliaria sull’albero (C della Figura 4).

3. Fissate l’impugnatura ausiliaria alla piastra dell’impugnatura con le 4 viti a esagono incassato rimosse in precedenza (C della Figura 4).

Figura 4

È disponibile una gamma di attrezzi ed accessori approvati da Toro per l'impiego con la macchina, per ottimizzare ed ampliare le sue applicazioni. Richiedete la lista degli attrezzi ed accessori approvati ad un Centro Assistenza Toro o ad un Distributore autorizzati, oppure visitate www.Toro.com

Per garantire prestazioni ottimali e mantenere sempre la macchina in conformità alle norme di sicurezza, utilizzate esclusivamente ricambi e accessori originali Toro. Ricambi e accessori fabbricati da altri produttori potrebbero essere pericolosi.

1. Accertatevi che gli sfiati sulla parte posteriore della macchina siano privi di neve o ghiaccio (Figura 6).



   Figura 6

   1. Prese d'aria

2. Aprite il coperchio della batteria (Figura 7).

3. Allineate la cavità nel pacco batteria con la linguetta nell'alloggiamento della batteria (Figura 7).

4. Spingete il pacco batteria nell'alloggiamento della batteria fino a quando la batteria non si blocca nel fermo (Figura 7).



   Figura 7

   1. Coperchio della batteria

5. Per avviare la macchina, premete il blocco della levetta, quindi premete la levetta di azionamento (Figura 8).

   Note: Fate scorrere l’interruttore a 2 velocità per modificare la velocità del rotore.



   Figura 8

   1. Interruttore a 2 velocità
   2. Blocco della leva di azionamento
   3. Levetta di azionamento

6. Chiudete il coperchio della batteria.

Per arrestare la macchina, rilasciate la levetta di azionamento.

Quando la macchina non è in uso o lo state trasportando verso o da un’area di lavoro, rimuovete il pacco batteria; fate riferimento a Rimozione del pacco batteria.

Aprite il coperchio della batteria, premete il fermo della batteria per rilasciare il pacco batteria e fate scorrere il pacco batteria fuori dalla macchina (Figura 9).

Figura 9

1. Fermo della batteria

• Avviate la macchina e inclinatela in avanti fino a quando la lama del raschiatore entra a contatto con il suolo. Spingete in avanti la macchina a una velocità comoda, con la lentezza sufficiente per pulire completamente il percorso. La velocità di avanzamento dipende dalla larghezza e dalla profondità della neve.

• Per una rimozione più efficiente della neve, lanciatela sottovento e sovrapponete lievemente ogni falciata.

• La macchina può rimuovere la neve fino a una profondità di 15 cm in un unico passaggio. Per la pulizia di cumuli più profondi, mantenete la macchina per le impugnature inferiore e superiore, e seguite un movimento oscillante. Rimuovete fino a 15 di neve ogni passaggio e ripetete il percorso tutte le volte che occorre.

Rimuovete le 4 viti che fissano la lama del raschiatore e sostituire la lama del raschiatore in base alla necessità.

Figura 10

1. Vite
2. Lama del raschiatore

Se la macchina richiede manutenzione, portatela presso il vostro Centro Assistenza autorizzato.
