SH/EH Dobbelt spinder

MH-400 materialeleveringsenhed

Model No. 44944-Serial No. and Up

Dette produkt overholder alle relevante EU-direktiver. Få yderligere oplysninger i inkorporeringserklæringen bagerst i denne udgivelse.

Sikkerhed

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater.
decal119-6805

119-6805

  1. Fare for at skære sig/amputation, rotor – hold afstand til bevægelige dele. Hold alle afskærmninger og sikkerhedsanordninger på plads.
decal119-6804

119-6804

  1. Fare for udslyngede genstande – hold omkringstående væk fra maskinen.
decal119-6810

119-6810

  1. Læs betjeningsvejledningen.
  2. Skal løftes af to personer.
decal119-6858

119-6858

  1. Spinderhastighed i procent
  2. Transportbåndets hastighed i procent
decal119-6857

119-6857

  1. Justeringsindstillinger for spinderen til let spredning (se betjeningsafsnittet for at få flere oplysninger).
  2. Justeringsindstillinger for spinderen til kraftig spredning (se betjeningsafsnittet for at få flere oplysninger).
  3. Advarsel – indstilling af slæde og bagsmæk.
decal119-6859

119-6859

  1. Justering af spinderhastigheden
decal119-6865

119-6865

  1. Slædeindstilling
decal119-6866

119-6866

  1. Finjustering af spindere
decal119-6867

119-6867

  1. Finjustering af spindere
decal119-6868

119-6868

  1. Slædeindstilling

Montering

Montering af tragtens afskærmning

Dele, der skal bruges til dette trin:

Tragtbeholderens afskærmning1
Bolt (¼ x ⅝")5
Flangemøtrik (¼")5

  1. Fjern tragtens forrest afskærmning fra forsendelsespositionen.

  2. Monter tragtens afskærmning på forsiden af spredertragten med (5) bolte på 1/4 x 5/8" og flangemøtrikker (Figur 1).

    g014078

    Figur 1

    1. Tragtens forreste afskærmning

Montering af den dobbelte spinder

Dele, der skal bruges til dette trin:

Dobbelt spinder1
Lynmonteringsklemmer (følger med MH-400)2

MH-400 leveres med et par lynmonteringsklemmer. Brug klemmerne til at montere den dobbelte spinder på MH-400.

  1. Fjern sikkerhedslåseclipsene fra klemmehåndtagene (Figur 2).

  2. Løft sikkerhedslåsen. Løft derefter klemmehåndtagene til ekstraudstyret, og frigør låseringene fra låsestifterne (Figur 2).

  3. Skub klemmehåndtagsenheden til bagsidens ekstraudstyr ud af lynmonteringsåbningerne (Figur 2).

  4. Få nogen til at hjælpe med at skubbe den forreste kant af den dobbelte spinder op under bagsiden af MH-400 og på de forreste klemmer på beslagene (Figur 2).

  5. Understøt den dobbelte spinder, og flyt klemmehåndtagsenheden til bagsidens ekstraudstyr tilbage i åbningerne i beslagene og over bagkanten (Figur 2).

  6. Sørg for, at den dobbelte spinder sidder i midten mellem beslagene. Monter derefter låseringene over låsestifterne igen, og tryk klemmehåndtagene nedad.

    Note: Hvis klemmeenheden er for løs, og den dobbelte spinder kan bevæges mellem klemmerne, skal du dreje låseringene ned i klemmerne et par omgange, indtil den dobbelte spinder sidder fast.

    Important: Stram ikke klemmerne for meget. Ellers kan du risikere at bøje kanterne på den dobbelte spinder.

  7. Monter sikkerhedslåseclipsene på klemmehåndtagene igen (Figur 2).

    Important: Sørg for at montere sikkerhedslåseclipsene i klemmerne. Ellers kan klemmerne risikere at åbne under anvendelse.

    Advarsel

    Den dobbelte spinner er tung.

    Få en anden person til at hjælpe dig med at løfte den dobbelte spinder.

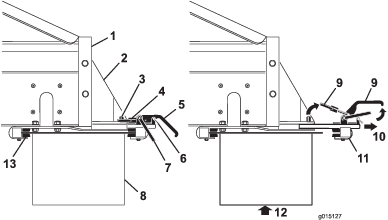

    g015127

    Figur 2

    1. Bagsiden af MH-400
    2. Tilbehørsbeslag
    3. Låsestift
    4. Låsering
    5. Klemmehåndtag
    6. Sikkerhedslåseclips
    7. Sikkerhedslås
    8. Dobbelt spinder
    9. Løft
    10. Træk
    11. Klemmeenhed på bagsiden
    12. Understøt den dobbelte spinder, inden klemmerne fjernes
    13. Klemmebeslag på forsiden

Tilslutning af hydraulikslangerne

Advarsel

Hvis den dobbelte spinner er tændt, når du tilslutter hydraulikslangerne, drejer den dobbelte spinder og kan forårsage skade på dig eller omkringstående.

Sluk for bugseringskøretøjet, før du foretager de hydrauliske forbindelser.

Slut hydraulikslangerne til kontrolventilen til udstyret på MH-400 således (Figur 3):

  • Flyt den ydre manchet på hunstikket frem eller tilbage, og indsæt hanstikket.

  • Hold hanstikket på plads, og slip den ydre manchet på hunstikket.

  • Sørg for, at stikkene er skubbet helt ind, og at de sidder forsvarligt låst fast.

  • Når bugseringskøretøjets hydraulik er i drift, skal du trække i kontrolarmen til udstyret (på SH-modellerne) eller starte udstyret med startknappen til udstyret på den trådløse styreenhed (på EH-modellerne), og sikre dig at den dobbelte spinder fungerer korrekt.

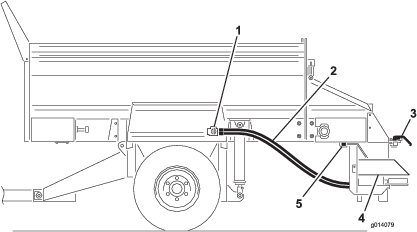

g014079

Figur 3

  1. Kontrolventil til udstyr
  2. Hydraulikslanger
  3. Lynmonteringsklemmer
  4. Dobbelt spinder
  5. Klemmebeslag på forsiden

Indstilling af spredningsmønstret

Vælg det ønskede spredningsmønster

  • A-Ekstra let mønster

  • B-Let til kraftigt spredningsmønster

    g015028

    Figur 4

    Note: Den dobbelte spinder sendes fra fabrikken i positionen "B".

    Kontrollér skæreknivenes position, og udskift om nødvendigt skæreknivene.

    Note: I dette eksempel vælger vi GUL.

Indstilling af sænkeområdets position

  1. Løsn håndtaget på hver side af den dobbelte spinder (Figur 5).

    g015025

    Figur 5

    1. Håndtag

  2. Flyt den dobbelte spinder frem og tilbage, indtil pilene peger på den ønskede farve.

  3. Stram håndtagene.

    Note: I dette eksempel vælger vi GUL.

Justering af spinderventilen

MH-400 SH-modeller

  1. Løsn grebet, der holder armen til spinderventilen fast (Figur 6).

    g015024

    Figur 6

    1. Spinderventil

  2. Roter armen til spinderventilen til den ønskede farve (Figur 6).

    Note: I dette eksempel vælger vi GUL

MH-400 EH-modeller

Flyt armen til spinderventilen til den BLÅ del (MAKSIMAL HASTIGHED) (Figur 6). Håndtaget skal være vandret, når det er drejet helt med uret.

Brug spinderprocenttallet fra spredningsmønstrets mærke eller mærket på den trådløse styreenhed til at finde ud af hvilken værdi, der er indlæst i den trådløse styreenhed.

Se betjeningsvejledningen til MH-400 for at få oplysninger om betjeningen.

Note: I dette eksempel indstiller vi udstyret til 50 procent, hvilket svarer til spredningsmønstret med den gule farve, som vi valgte tidligere.

Justering af hastigheden på tragtens port og transportbånd

MH-400 SH-modeller

Roter håndtaget for at justere cylinderen, indtil pilen er i midten af den GULE del, dvs. nummer 3 (Figur 7).

Justeringen af spredningstætheden styres vha. hovedtragtens portåbning eller bugseringskøretøjet.

g015026

Figur 7

  1. Håndtag
  2. Hydraulikcylinder

MH-400 EH-modeller

Note: I dette eksempel vælger vi afsnittet GUL.

Brug den trådløse styreenhed til at vælge den farve, der modsvarer transportbåndets hastighed.

Note: I dette eksempel indstiller vi udstyret til 80 procent, hvilket svarer til spredningsmønstret med den gule farve, som vi valgte tidligere.

Se betjeningsvejledningen til MH-400 for at få oplysninger om betjeningen.

Justering af hovedtragtbeholderens højde

Brug de hydrauliske styreenheder (på SH-modellen) eller den trådløse styreenhed (på EH-modellen) til at justere hovedtragtens hydraulikcylindre, sådan at pilen står ud for den GRØNNE del af mærkaten på hydraulikcylinderen (Figur 8).

g015027

Figur 8

  1. Hydrauliske styreenheder
  2. Pil
  3. Cylinder

Se betjeningsvejledningen til MH-400 for at få oplysninger om betjeningen.

Betjen den dobbelte spinder

Betjen maskinen for at kontrollere, at den fungerer efter hensigten. Se betjeningsvejledningen til MH-400 for at få oplysninger om betjeningen.

Fastsætning af mærkaten på den trådløse styreenhed

Dele, der skal bruges til dette trin:

Mærkat (delnr. 119-6858)1

Sæt mærkaten fast på batteridækslet på bagsiden af den trådløse styreenhed (Figur 9).

g015157

Figur 9

  1. Mærkat

Finjustering af den dobbelte spinder

  1. Kontroller, at alle indstillinger er korrekte.

  2. Hvis spredningsmønstret ikke har den ønskede konsistens, skal du løsne håndtagene og flytte tragten i den ønskede retning for at justere spredningsmønstret.

    decal119-6866

    Figur 10
