Il prodotto è conforme a tutte le direttive europee pertinenti. Per ulteriori informazioni, si prega di far riferimento alla Dichiarazione di incorporazione sul retro della presente pubblicazione.
Sicurezza
Adesivi di sicurezza e informativi
 |
Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite eventuali adesivi danneggiati o mancanti. |
Installazione
Montaggio della protezione della tramoggia
Parti necessarie per questa operazione:
| Protezione della tramoggia | 1 |
| Bullone (¼" x ⅝") | 5 |
| Dado flangiato (¼") | 5 |
-
Rimuovete la protezione anteriore della tramoggia dalla posizione di spedizione.
-
Fissate la protezione della tramoggia sulla parte anteriore della tramoggia spanditrice con 5 bulloni (¼ x ⅝") e dadi flangiati (Figura 1).
Montaggio dello spargitore doppio
Parti necessarie per questa operazione:
| Spargitore doppio | 1 |
| Dispositivi di montaggio universali ad attacco rapido (in dotazione con MH–400) | 2 |
L'MH-400 è dotato di un paio di dispositivi di montaggio universali ad attacco rapido. Usate questi dispositivi di attacco per montare lo spargitore doppio sull'MH-400.
-

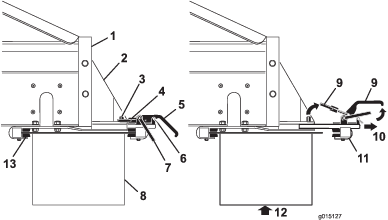

Rimuovete le clip dei fermi di sicurezza dalle maniglie di attacco (Figura 2).
-
Sollevate il fermo di sicurezza, poi le maniglie di attacco dell'accessorio e liberate gli anelli di bloccaggio dai perni di bloccaggio ((Figura 2).
-
Estraete il gruppo di attacco posteriore dell'accessorio dalle fessure di attacco rapido (Figura 2).
-
Con l'aiuto di una persona, inserite il bordo anteriore dello spargitore doppio sopra e sotto la parte posteriore dell'MH-400 nei morsetti anteriori sulle staffe (Figura 2).
-
Sostenete lo spargitore doppio, facendo scorrere contemporaneamente il gruppo di attacco posteriore dell'accessorio nelle fessure delle staffe, sulla parte posteriore (Figura 2).
-
Accertate che lo spargitore doppio sia centrato rispetto alle staffe. Successivamente rimontate gli anelli di bloccaggio sui relativi perni e premete verso il basso le maniglie di attacco..
Note: Se il gruppo di attacco è troppo lento e lo spargitore doppio si muove nei dispositivi di attacco, fate compiere agli anelli di bloccaggio dei dispositivi di attacco alcuni giri fino a quando lo spargitore doppio non sarà fissato bene.
Important: Non serrate eccessivamente i dispositivi di attacco. Questo potrebbe piegare i bordi dello spargitore doppio.
-
Rimontate le clip dei fermi di sicurezza sulle maniglie di attacco (Figura 2).
Important: Accertatevi di montare le clip dei fermi di sicurezza sui dispositivi di attacco. In caso contrario, i dispositivi di attacco potrebbero aprirsi durante l'utilizzo della macchina.
Avvertenza
Lo spargitore doppio è pesante.
Fatevi aiutare da un assistente per sollevarlo.
Collegamento dei flessibili idraulici
Avvertenza
Se lo spargitore doppio è acceso quando collegate i flessibili idraulici, lo spargitore doppio ruoterà e potrà causare danni a voi o ad altre persone vicine.
Spegnete il veicolo trainante prima di effettuare le connessioni idrauliche.
Collegate i flessibili idraulici alla valvola di comando dell'accessorio sull'MH-400 (Figura 3) come segue:
-
Tirate indietro (o spingete avanti) il manicotto esterno del connettore femmina e inserite il connettore maschio.
-
Tenete fermo in posizione il connettore maschio e liberate il manicotto esterno del connettore femmina.
-
Accertatevi che i connettori siano inseriti fino in fondo e ben saldi in posizione.
-
Quando il veicolo trainante è in funzione, tirate indietro la leva di controllo dell'accessorio sui modelli SH oppure avviate l'accessorio con il relativo pulsante di avviamento sul controller senza fili sui modelli EH e accertate il corretto funzionamento dello spargitore doppio.
Impostazione dello schema di spargimento desiderato
Selezionate lo schema di spargimento desiderato
-
A-Schema ultra leggero
-
B-Schema leggero-pesante
Note: Lo spargitore doppio viene spedito dallo stabilimento in posizione “B”.
All'occorrenza modificate la posizione e sostituite le lame.
Note: In quest'esempio, selezioniamo il GIALLO.
Regolazione della posizione della zona di caduta
-
Allentate la maniglia su ogni lato dello spargitore doppio (Figura 5).
-
Fate scorrere lo spargitore doppio avanti e indietro in modo che le frecce corrispondano al colore desiderato.
-
Serrate le maniglie.
Note: In quest'esempio, selezioniamo il GIALLO.
Regolazione del valore dello spargitore
Modelli MH-400 SH
-
Allentate la manopola che fissa la leva della valvola dello spargitore (Figura 6).
-
Ruotate la leva della valvola dello spargitore sul colore desiderato (Figura 6).
Note: In quest'esempio, selezioniamo il GIALLO
Modelli MH-400 EH
Spostate la leva della valvola dello spargitore sulla sezione BLU (VELOCITÀ MAX) (Figura 6). La leva deve trovarsi in posizione orizzontale quando girata completamente in senso orario.
Utilizzate la percentuale dello spargitore riportata sull'adesivo dello schema di spargimento oppure l'adesivo del remoto senza fili per determinare il valore inserito nel controller senza fili.
Per le istruzioni di funzionamento, fate riferimento al Manuale dell'operatore dell'MH-400.
Note: In quest'esempio, impostiamo la percentuale al 50 percento facendola corrispondere allo schema di spargimento di colore giallo selezionato in precedenza.
Regolazione della bocchetta tramoggia e velocità nastro
Modelli MH-400 SH
Ruotate la manovella per regolare il cilindro in modo che la freccia sia allineata al centro della sezione GIALLA, il numero 3 (Figura 7).
La densità di spargimento sarà regolata attraverso l'apertura della bocchetta della tramoggia o il veicolo trainante.
Modelli MH-400 EH
Note: In quest'esempio, selezioniamo la sezione GIALLA.
Con il controller senza fili, impostate la velocità del nastro a terra sul colore corrispondente.
Note: In quest'esempio, impostiamo la percentuale al 80 percento facendola corrispondere allo schema di spargimento di colore giallo selezionato in precedenza.
Per le istruzioni di funzionamento, fate riferimento al Manuale dell'operatore dell'MH-400.
Regolazione dell'altezza della tramoggia principale
Quando utilizzate i comandi idraulici sul modello SH o sul controller wireless del modello EH, regolate i cilindri idraulici della tramoggia principale in modo che la freccia sia allineata alla sezione VERDE sull'adesivo del cilindro idraulico (Figura 8).
Per le istruzioni di funzionamento, fate riferimento al Manuale dell'operatore dell'MH-400.
Azionate lo spargitore doppio
Azionate la macchina per accertare che esegua le performance desiderate. Per le istruzioni di funzionamento, fate riferimento al Manuale dell'operatore dell'MH-400.
Applicazione dell'adesivo al controller senza fili
Parti necessarie per questa operazione:
| Adesivo (n° cat. 119-6858) | 1 |
Applicate l'adesivo sul coperchio della batteria dietro il controller senza fili (Figura 9).
Regolazione avanzata dello spargitore doppio
-
Verificate che tutte le impostazioni siano corrette.
-
Se lo schema di spargimento non ha la consistenza desiderata, allentate le maniglie e fate scorrere la tramoggia nella direzione utile a ottenere lo schema di spargimento desiderato.
