SH/EH ツイン・スピナー

この作業に必要なパーツ

1. ホッパーの前ガードを出荷位置から取り外す。

2. ホッパー・ガードを、ホッパーに取り付ける； ボルト（1/4 x 5/8" ）5 本とフランジ･ナットを使用する（図 1）。



   図 1

   1. ホッパー・フロント・ガード

この作業に必要なパーツ

MH-400 には、クイック・アタッチ・クランプ一組が付属品としてついてきます。このクランプを使って、ツインスピナーを MH-400 に取り付けます。

1. クランプのハンドルから、安全ラッチクリップを外す（図 2）。

2. 安全ラッチを立て、アタッチメント側のクランプハンドルを開いてロックピンからロックリングを外す（図 2）。

3. クイック・アタッチ・スロットから、後クランプ・アセンブリを引き出す（図 2）。

4. 誰かに補助してもらってツイン・スピナーを持ち上げ、スピナーの前端を MH-400 の下の前クランプ・ブラケットにセットする（図 2）。

5. ツインスピナーを持ち上げたまま、後クランプアセンブリをクイックアタッチスロットに戻し、スピナーの後端部にセットする（図 2）。

6. スピナーが、左右のブラケットの中央に位置していることを確認する。確認できたら、ロックリングをロックピンに掛け、クランプハンドルを押し下げる。.

   Note: クランプ・アセンブリがゆるすぎてスピナーがガタつく場合には、ロック・リングを数回回転させて、スピナーが無理なく固定される程度にクランプを短くしてください。

   Important: クランプを締めすぎないように注意してください。締め付けすぎると、スピナーの端部を曲げてしまう恐れがあります。

7. クランプのハンドルに、安全ラッチクリップを元通りに取り付ける（図 2）。

   Important: 安全ラッチクリップが確実に取り付けられていることを確認してください。万一ゆるんでいると、使用中に開いてしまう危険があります。

   警告

   ツインスピナーは非常に重い。

   必ず 2 人で持ち上げること。

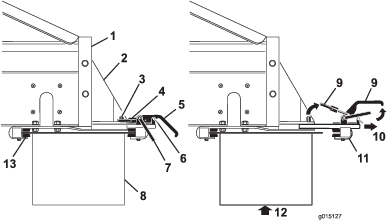

   図 2

   1. MH-400 の後部
   2. オプションアタッチメント用ブラケット
   3. ロックピン
   4. ロックリング
   5. クランプハンドル
   6. 安全ラッチのクリップ
   7. 安全ラッチ
   8. ツイン･スピナー
   9. 持ち上げる
   10. 引き出す
   11. 後クランプ・アセンブリ
   12. スピナーを確実に保持してからクランプを外すこと
   13. 前クランプ・ブラケット

以下の手順で、油圧ホースを、 MH-400 のオプションコントロールバルブに接続します（図 3）：

• メスの外側コネクタのスリーブを手前に引いて（あるいは芯側を前方に押し出して）、オス側に接続する。

• オス側のコネクタをしっかり握ったまま、メス側のコネクタのスリーブから手を離す。

• コネクタが完全に接続されてロック状態にあることを確認する。

• 牽引トラクタの油圧装置を起動させた後、SH モデルの場合はオプション用コントロールレバーを手前にひき、EH モデルの場合には、無線リモコンのスタートボタンを押すと、スピナーが動作を開始するので、スピナーの動作状態を確認する。

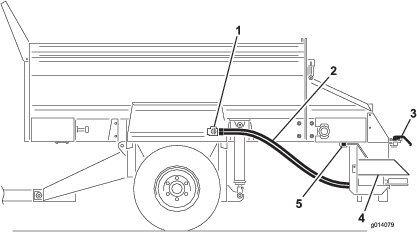

図 3

1. オプション制御バルブ
2. 油圧ホース
3. クイック・アタッチ・クランプ
4. ツイン･スピナー
5. 前クランプブラケット

試運転を行って、予定通りの散布ができることを確認します。MH-400 の運転の詳細については、 MH-400 のオペレーターズマニュアルを参照してください。

この作業に必要なパーツ

無線コントローラの裏側にあるバッテリー・カバーにデカルを貼り付けてください（図 9）。

図 9

1. デカル

1. すべての設定が正しいことを確認する。

2. 散布パターンが希望通りのものでない場合には、ハンドルをゆるめてホッパーの前後位置を変えることにより微調整を行う。



   図 10
