SH-/EH-kaksoisspinneri

MH-400-levitysyksikkö

Model No. 44944-Serial No. and Up

Tämä tuote on soveltuvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa.

Turvaohjeet

Turva- ja ohjetarrat

Graphic

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.
decal119-6805

119-6805

  1. Loukkaantumisvaara, siipipyörä – pysy etäällä liikkuvista osista ja pidä kaikki suojukset ja suojalevyt paikoillaan.
decal119-6804

119-6804

  1. Esineiden sinkoutumisvaara: älä päästä sivullisia laitteen lähelle.
decal119-6810

119-6810

  1. Lue käyttöopas.
  2. Nostamiseen tarvitaan kaksi henkilöä.
decal119-6858

119-6858

  1. Spinnerin nopeus prosentteina
  2. Hihnan nopeus prosentteina
decal119-6857

119-6857

  1. Kevyeen levitykseen tarkoitetun spinnerin säätöasetukset (katso lisätiedot Käyttö-osiosta).
  2. Raskaaseen levitykseen tarkoitetun spinnerin säätöasetukset (katso lisätiedot Käyttö-osiosta).
  3. Vaara – liukusäätö ja perälaudan säätö.
decal119-6859

119-6859

  1. Spinnerin nopeuden säätö
decal119-6865

119-6865

  1. Liukusäätö
decal119-6866

119-6866

  1. Spinnerien hienosäätö
decal119-6867

119-6867

  1. Spinnerien hienosäätö
decal119-6868

119-6868

  1. Liukusäätö

Asennus

Suppilon suojuksen asennus

Vaiheeseen tarvittavat osat:

Suppilon suojus1
Pultti (1/4 × 5/8 tuumaa)5
Laippamutteri (¼ tuumaa)5

  1. Irrota suppilon etusuojus kuljetusasennosta.

  2. Asenna suppilon suojus levittimen suppilon etuosaan viidellä ¼ × ⅝ tuuman pultilla ja laippamutterilla (Kuva 1).

    g014078

    Kuva 1

    1. Suppilon etusuojus

Kaksoisspinnerin asennus

Vaiheeseen tarvittavat osat:

Kaksoisspinneri1
Pikakiinnityskiristimet (toimitetaan MH-400-laitteen mukana)2

MH-400 on varustettu kahdella pikakiinnityskiristimellä. Kiinnitä niiden avulla kaksoisspinneri MH-400-laitteeseen.

  1. Irrota turvalukitsinten pidikkeet kiristinten kahvoista (Kuva 2).

  2. Nosta turvalukitsin ja lisävarusteen kiinnityskiristinten kahvat ja vapauta sitten lukitusrenkaat lukitustapeista (Kuva 2).

  3. Liu'uta lisävarusteen takakiinnityskiristinkokoonpano ulos pikakiinnityspaikoista (Kuva 2).

  4. Pyydä apua ja aseta sitten kaksoisspinnerin etureuna ylös MH-400-laitteen takaosan alle kannattimissa oleviin etukiristimiin (Kuva 2).

  5. Tue kaksoisspinneriä ja liu'uta lisävarusteen takakiinnityskiristinkokoonpano takaisin kannattimissa oleviin paikkoihin ja takareunan yli (Kuva 2).

  6. Varmista, että kaksoisspinneri on kannatinten keskellä. Asenna sitten lukitusrenkaat takaisin lukitustappeihin ja paina kiristinten kahvat alas..

    Note: Jos kiristinkokoonpano on liian löysä ja kaksoisspinneri liukuu kiristimissä, käännä lukitusrenkaita kiristimiin muutaman kierroksen verran, kunnes kaksoisspinneri on tukevasti kiinni.

    Important: Älä kiristä kiristimiä liikaa. Se saattaa johtaa kaksoisspinnerin reunojen vääntymiseen.

  7. Asenna turvalukitsinten pidikkeet takaisin kiristinten kahvoihin (Kuva 2).

    Important: Muista asentaa turvalukitsinten pidikkeet kiristimiin. Muuten kiristimet saattavat aueta käytön aikana.

    Vaara

    Kaksoisspinneri on painava.

    Nosta kaksoisspinneriä toisen henkilön avustuksella.

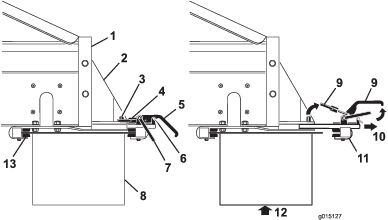

    g015127

    Kuva 2

    1. MH-400-laitteen takaosa
    2. Lisävarusteen kiinnityskannatin
    3. Lukitustappi
    4. Lukitusrengas
    5. Kiristimen kahva
    6. Turvalukitsimen pidike
    7. Turvalukitsin
    8. Kaksoisspinneri
    9. Nosta
    10. Vedä
    11. Takakiristinkokoonpano
    12. Tue kaksoisspinneri ennen kiristinten irrottamista
    13. Etukiristinkannattimet

Hydrauliletkujen asennus

Vaara

Jos kaksoisspinneri on päällä, kun hydrauliletkut kytketään, kaksoisspinneri pyörii ja voi aiheuttaa vammoja käyttäjälle tai sivullisille.

Sammuta vetoajoneuvo ennen hydrauliliitäntöjen tekemistä.

Asenna hydrauliletkut MH-400-laitteessa olevaan lisävarusteen säädinventtiiliin seuraavasti (Kuva 3):

  • Vedä taaksepäin (tai työnnä eteenpäin) naarasliittimen ulompaa suojusta ja asenna urosliitin.

  • Pidä urosliitintä tukevasti paikallaan ja vapauta naarasliittimen ulompi suojus.

  • Varmista, että liittimet ovat tukevasti paikallaan.

  • Vetoajoneuvon hydrauliikan ollessa käytössä vedä lisävarusteen säätövipua (SH-mallit) tai käynnistä lisävaruste langattomassa kauko-ohjaimessa olevalla lisävarusteen käynnistyspainikkeella (EH-mallit) ja varmista, että kaksoisspinneri toimii asianmukaisella tavalla.

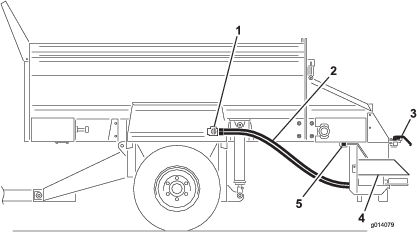

g014079

Kuva 3

  1. Lisävarusteen säädinventtiili
  2. Hydrauliletkut
  3. Pikakiinnityskiristimet
  4. Kaksoisspinneri
  5. Etukiristinkannattimet

Halutun levityskuvion määritys

Halutun levityskuvion valinta

  • A: erittäin kevyt kuvio

  • B: kevyt–raskas-levityskuvio

    g015028

    Kuva 4

    Note: Kaksoisspinneri toimitetaan tehtaalta B-asennossa.

    Tarkasta terien asento ja vaihda teriä tarpeen mukaan.

    Note: Tässä esimerkissä valitaan KELTAINEN.

Pudotusalueen asennon määritys

  1. Löysää kahvaa kaksoisspinnerin kummallakin puolella (Kuva 5).

    g015025

    Kuva 5

    1. Kahva

  2. Liu’uta kaksoisspinneriä eteen- ja taaksepäin, kunnes nuolet vastaavat haluttua väriä.

  3. Kiristä kahvat.

    Note: Tässä esimerkissä valitaan KELTAINEN.

Spinnerin venttiilin säätö

MH-400-laitteen SH-mallit

  1. Löysää nuppia, jolla spinnerin venttiilin vipu on kiinni (Kuva 6).

    g015024

    Kuva 6

    1. Spinnerin venttiili

  2. Käännä spinnerin venttiilin vipu halutun värin kohdalle (Kuva 6).

    Note: Tässä esimerkissä valitaan KELTAINEN

MH-400-laitteen EH-mallit

Siirrä spinnerin venttiilin vipu SINISEEN osaan (ENIMMÄISNOPEUS) (Kuva 6). Vivun on oltava vaakasuorassa, kun se käännetään kokonaan myötäpäivään.

Määritä langattomaan kauko-ohjaimeen annettava arvo levityskuviotarraan tai langattoman kauko-ohjaimen tarraan merkityn spinnerin prosenttiluvun avulla.

Katso käyttöohjeet MH-400-laitteen käyttöoppaasta.

Note: Tässä esimerkissä lisävarusteen prosenttiluvuksi määritetään 50 prosenttia, mikä vastaa aiemmin valittua keltaista levityskuviota.

Suppilon portin ja hihnan nopeuden säätö

MH-400-laitteen SH-mallit

Säädä sylinteri kääntämällä kampea, kunnes nuoli on KELTAISEN osan keskustan kohdalla (numero 3) (Kuva 7).

Levitystiheyden säätöä ohjataan pääsuppiloportin tai vetoajoneuvon avulla.

g015026

Kuva 7

  1. Kampi
  2. Hydraulisylinteri

MH-400-laitteen EH-mallit

Note: Tässä esimerkissä valitaan KELTAINEN osa.

Määritä lattiahihnan nopeus vastaavaan väriin langattomalla kauko-ohjaimella.

Note: Tässä esimerkissä lisävarusteen prosenttiluvuksi määritetään 80 prosenttia, mikä vastaa aiemmin valittua keltaista levityskuviota.

Katso käyttöohjeet MH-400-laitteen käyttöoppaasta.

Pääsuppilon korkeuden säätö

Säädä pääsuppilon hydraulisylintereitä hydrauliikkavipujen (SH-mallit) tai langattoman kauko-ohjaimen (EH-mallit) avulla, kunnes nuoli on hydraulisylinterin tarran VIHREÄN osan kohdalla (Kuva 8).

g015027

Kuva 8

  1. Hydrauliikkavivut
  2. Nuoli
  3. Sylinteri

Katso käyttöohjeet MH-400-laitteen käyttöoppaasta.

Kaksoisspinnerin käyttö

Vahvista käyttämällä konetta, että haluttu suorituskyky saavutetaan. Katso käyttöohjeet MH-400-laitteen käyttöoppaasta.

Tarran kiinnitys langattomaan kauko-ohjaimeen

Vaiheeseen tarvittavat osat:

Tarra (osanro 119-6858)1

Kiinnitä tarra langattoman kauko-ohjaimen takana olevaan paristo-/akkukotelon kanteen (Kuva 9).

g015157

Kuva 9

  1. Tarra

Kaksoisspinnerin säätäminen

  1. Varmista, että kaikki asetukset ovat oikein.

  2. Jos levityskuvio ei vastaa haluttua, löysää kahvoja ja liu'uta suppiloa haluttuun suuntaan tarpeen mukaan.

    decal119-6866

    Kuva 10
