Este produto cumpre todas as diretivas europeias relevantes. Para mais informações, consulte a Declaração de incorporação (DOI) no verso desta publicação.
Segurança
Autocolantes de segurança e de instruções
 |
Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou em falta. |
Instalação
Instalação da proteção da tremonha
Peças necessárias para este passo:
| Proteção da tremonha | 1 |
| Parafuso (1/8 x 5/4 pol.) | 5 |
| Porca flangeada (¼ pol.) | 5 |
-
Retire a proteção frontal da tremonha da posição de transporte.
-
Instale a proteção da tremonha na parte da frente da tremonha do pulverizador com 5 parafusos (¼ x ⅝ pol.) e porcas flangeadas (Figura 1).
Instalação do rotor duplo
Peças necessárias para este passo:
| Rotor duplo | 1 |
| Grampos de montagem de ligação rápida (fornecidos com a MH–400) | 2 |
A MH-400 vem equipada com um par de grampos de montagem de ligação rápida. Utilize estes grampos para montar o rotor duplo na MH-400.
-

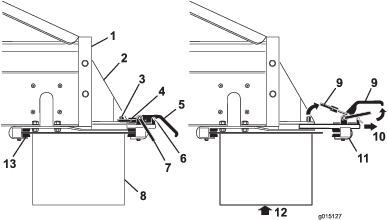

Retire os clipes do fecho de segurança das pegas da barra de ligação (Figura 2).
-
Levante o fecho de segurança, depois levante as pegas da barra de ligação do acessório e liberte os anéis de bloqueio dos pinos de bloqueio (Figura 2).
-
Deslize o grampo traseiro de ligação do acessório para fora das ranhuras de ligação rápida (Figura 2).
-
Com ajuda, insira a borda frontal do rotor duplo por cima e por baixo da traseira da MH-400 nos grampos frontais dos suportes (Figura 2).
-
Apoiando o rotor duplo, deslize o grampo traseiro de ligação do acessório para as ranhuras nos suportes, e por cima da parte de trás (Figura 2).
-
Certifique-se de que o rotor duplo está centrado no suporte. Depois, volte a instalar os anéis de bloqueio sobre os pinos de bloqueio e empurre para baixo as pegas de ligação..
Note: Se o conjunto de suporte estiver demasiado solto e o rotor duplo opcional se mover nos grampos, rode, algumas vezes, o anel de bloqueio em torno dos grampos até que o rotor duplo esteja seguro.
Important: Não aperte demasiado os grampos. Isto pode dobrar as extremidades do rotor duplo.
-
Volte a instalar os clipes do fecho de segurança nas pegas da barra de ligação (Figura 2).
Important: Assegure-se de que instala os clipes do fecho de segurança nos grampos de ligação. Caso contrário, estes podem soltar-se durante a operação.
Aviso
O rotor duplo é pesado.
Peça a alguém para ajudar a elevar o rotor duplo.
Ligação das ligações hidráulicas
Aviso
Se o rotor duplo estiver ligado quando ligar os tubos hidráulicos, o rotor duplo irá girar e poderá provocar ferimentos a si ou terceiros.
Desligue o veículo de reboque antes de efetuar as ligações hidráulicas.

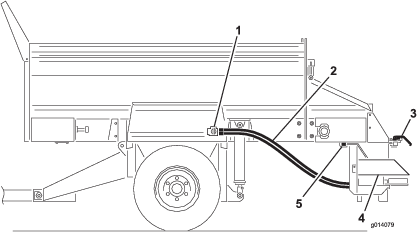

Ligue as ligações hidráulicas à válvula de controlo do acessório no guarda-lamas da MH-400 da seguinte forma (Figura 3):
-
Puxe (ou empurre) o casquilho exterior do conector fêmea e insira o conector macho.
-
Segure firmemente o conector macho e liberte o casquilho exterior do conector fêmea.
-
Assegure-se de que os conectores estão totalmente encaixados e estão devidamente instalados.
-
Com o sistema hidráulico do veículo de reboque em funcionamento, puxe a manivela de controlo do acessório nos modelos SH ou ligue o acessório utilizando o botão "Start" no comando remoto nos modelos EH e certifique-se de que a correia transversal/articulação está a funcionar corretamente.
Definição do padrão de pulverização desejado
Selecione o padrão de pulverização desejado
-
A – Padrão ultraleve
-
B– Padrão de pulverização de leve a intenso
Note: O rotor duplo é enviado da fábrica na posição “B” .
Verifique a posição da lâmina e substitua as lâminas, se necessário.
Note: Para este exemplo, vamos selecionar AMARELO.
Definição da posição de descarga
-
Desaperte a pega em cada lado do rotor duplo (Figura 5).
-
Deslize o rotor duplo para a frente e para trás até que as setas correspondam à cor desejada.
-
Aperte os manípulos.
Note: Para este exemplo, vamos selecionar AMARELO.
Ajuste da válvula do rotor
Modelos MH-400 SH
-
Desaperte o manípulo que prende a alavanca da válvula do rotor (Figura 6).
-
Rode a alavanca da válvula do rotor para a cor desejada (Figura 6).
Note: Para este exemplo, vamos selecionar AMARELO.
Modelos MH-400 EH
Mova a alavanca da válvula do rotor para a secção AZUL (VELOCIDADE MÁXIMA) (Figura 6). A alavanca deve estar na horizontal quando rodada completamente no sentido dos ponteiros do relógio.
Utilize a percentagem do rotor indicada no autocolante do padrão de pulverização ou autocolante de controlo remoto para determinar o valor que é imputado ao comando remoto.
Consulte o Manual do utilizador da MH-400 para obter instruções de funcionamento.
Note: Para este exemplo, vamos definir a percentagem do acessório para os 50 por cento correspondentes ao padrão de pulverização de cor amarela selecionado previamente.
Ajuste da porta da tremonha e velocidade da correia
Modelos MH-400 SH
Rode o arrancador para ajustar a porta até que a seta fique alinhada com o centro da secção AMARELA, que é a número 3 (Figura 7).
O ajuste da densidade de pulverização será controlado através da abertura da porta da tremonha principal ou através do veículo de reboque.
Modelos MH-400 EH
Note: Para este exemplo, selecionámos a secção AMARELA.
Utilizando o comando remoto, defina a velocidade da correia transportadora para a cor correspondente.
Note: Para este exemplo, vamos definir a percentagem do acessório para os 80 por cento correspondentes ao padrão de pulverização de cor amarela selecionado previamente.
Consulte o Manual do utilizador da MH-400 para obter instruções de funcionamento.
Ajuste da altura da tremonha principal
Utilizando os controlos hidráulicos no modelo SH ou controlador sem fios no modelo EH, ajuste os cilindros hidráulicos da tremonha principal até que a seta alinhe com a secção VERDE no autocolante do cilindro hidráulico (Figura 8).
Consulte o Manual do utilizador da MH-400 para obter instruções de funcionamento.
Operação do rotor duplo
Opere a máquina para verificar se é obtido o desempenho desejado. Consulte o Manual do utilizador da MH-400 para obter instruções de funcionamento.
Fixação do autocolante no comando remoto
Peças necessárias para este passo:
| Autocolante, peça n.º 119-6858 | 1 |
Fixe o autocolante na tampa da bateria na parte de trás do comando remoto (Figura 9).
Afinação do rotor duplo
-
Verifique se todas as definições estão corretas.
-
Se o padrão de pulverização não estiver na consistência desejada, desaperte as pegas e deslize a tremonha na direção desejada para obter o padrão de pulverização desejado.
