Двухдисковый центробежный разбрасыватель моделей SH/EH

Устройство подачи материала MH-400

Model No. 44944-Serial No. and Up

Данное изделие соответствует требованиям всех соответствующих директив, действующих в Европе. Дополнительные сведения см. в «Декларации о соответствии компонентов (DOI)» в конце данной публикации.

Техника безопасности

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку.
decal119-6805

119-6805

  1. Опасность порезов и травматической ампутации в результате контакта с разбрасывателем! Не приближайтесь к движущимся частям машины; все защитные ограждения и кожухи должны быть на своих местах.
decal119-6804

119-6804

  1. Опасность выброса предметов! Люди должны находиться на безопасном расстоянии от машины.
decal119-6810

119-6810

  1. Прочтите Руководство оператора.
  2. Для подъема необходимы два человека.
decal119-6858

119-6858

  1. Процент частоты вращения разбрасывателя
  2. Процент частоты вращения ремня
decal119-6857

119-6857

  1. Регулировка дисков для малой плотности разбрасывания (см. раздел «Эксплуатация» для получения дополнительной информации).
  2. Регулировка дисков для большой плотности разбрасывания (см. раздел «Эксплуатация» для получения дополнительной информации).
  3. Осторожно! Регулировка подвижной плиты и регулировка заднего борта.
decal119-6859

119-6859

  1. Регулировка частоты вращения разбрасывателя
decal119-6865

119-6865

  1. Регулировка подвижной плиты
decal119-6866

119-6866

  1. Точная регулировка разбрасывающих дисков
decal119-6867

119-6867

  1. Точная регулировка разбрасывающих дисков
decal119-6868

119-6868

  1. Регулировка подвижной плиты

Монтаж

Установка навесной фронтальной защиты бункера

Детали, требуемые для этой процедуры:

Ограждение бункера1
Болт (¼ x ⅝ дюйма)5
Фланцевая гайка (¼ дюйма)5

  1. Снимите навесную фронтальную защиту бункера с места ее крепления при транспортировке.

  2. Установите защиту бункера на переднюю сторону бункера разбрасывателя с помощью 5 болтов (1/4 x 5/8 дюйма) и фланцевых гаек (Рисунок 1).

    g014078

    Рисунок 1

    1. Навесная фронтальная защита загрузочного бункера

Установка двухдискового центробежного разбрасывателя

Детали, требуемые для этой процедуры:

Двухдисковый центробежный разбрасыватель1
Быстроразъемные монтажные хомуты (поставляются в комплекте с MH–400)2

MH-400 поставляется с парой быстроразъемных монтажных хомутов. Используйте эти хомуты для монтажа двухдискового центробежного разбрасывателя на MH-400.

  1. Снимите зажимы предохранительных защелок с рукояток хомутов (Рисунок 2).

  2. Поднимите предохранительную защелку, затем поднимите рукоятки хомутов дополнительного навесного орудия и освободите стопорные кольца от стопорных штифтов (Рисунок 2).

  3. Выведите задний узел хомута дополнительного навесного оборудования из пазов для быстрого крепления (Рисунок 2).

  4. Вместе с помощником вставьте передний край двухдискового центробежного разбрасывателя под заднюю часть MH-400 в передние хомуты на кронштейнах (Рисунок 2).

  5. Поддерживая двухдисковый центробежный разбрасыватель, сдвиньте задний узел хомута дополнительного навесного оборудования назад в пазы кронштейнов и поверх задней кромки (Рисунок 2).

  6. Убедитесь в том, что двухдисковый центробежный разбрасыватель установлен посередине между кронштейнами. После этого заново установите стопорные кольца поверх стопорных штифтов и нажмите на рукоятки хомутов..

    Note: Если хомут в сборе установлен слишком свободно и двухдисковый центробежный разбрасыватель скользит в хомутах, закрутите стопорные кольца в хомуты на несколько оборотов, чтобы двухдисковый центробежный разбрасыватель надежно зафиксировался.

    Important: Не перетяните хомуты. Это может привести к изгибу краев двухдискового центробежного разбрасывателя.

  7. Заново установите зажимы предохранительных защелок на рукоятки хомутов (Рисунок 2).

    Important: Проследите, чтобы зажимы предохранительных защелок зашли в хомуты. В противном случае хомуты могут открыться во время работы.

    Предупреждение

    Двухдисковый центробежный разбрасыватель имеет большую массу.

    Для подъема двухдискового центробежного разбрасывателя нужен помощник.

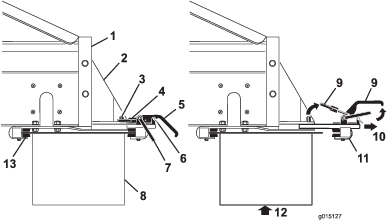

    g015127

    Рисунок 2

    1. Задняя часть MH-400
    2. Кронштейн дополнительного навесного оборудования
    3. Стопорный штифт
    4. Стопорное кольцо
    5. Рукоятка хомута
    6. Зажим предохранительной защелки
    7. Предохранительная защелка
    8. Двухдисковый центробежный разбрасыватель
    9. Поднимите
    10. Потяните
    11. Задний хомут в сборе
    12. Перед тем как снимать хомуты, обеспечьте поддержку двухдискового центробежного разбрасывателя.
    13. Кронштейны передних хомутов

Подсоединение гидравлических шлангов

Предупреждение

В случае подключения гидравлических шлангов при включенном двухдисковом центробежном разбрасывателе он будет вращаться и может травмировать вас или посторонних лиц.

Перед подключением гидравлического оборудования выключите буксирную машину.

Подсоедините гидравлические шланги к регулирующему клапану дополнительного оборудования на MH-400 следующим образом (Рисунок 3):

  • Потяните назад (или толкните вперед) наружную муфту гнездового разъема и вставьте штыревой разъем.

  • Надежно удерживая штыревой разъем на месте, отпустите наружную муфту гнездового разъема.

  • Убедитесь в том, что разъемы соединены до упора и надежно зафиксированы на месте.

  • При работающей гидравлической системе буксирной машины потяните назад рычаг управления дополнительным оборудованием на моделях SH или запустите дополнительное оборудование, используя кнопку запуска дополнительного оборудования на пульте ДУ (модели EH), и убедитесь в правильной работе двухдискового центробежного разбрасывателя.

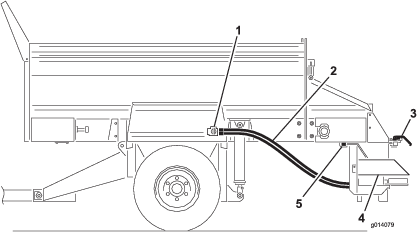

g014079

Рисунок 3

  1. Клапан управления опционным оборудованием
  2. Гидравлические шланги
  3. Быстроразъемные хомуты
  4. Двухдисковый центробежный разбрасыватель
  5. Кронштейны передних хомутов

Установка необходимой схемы разбрасывания

Выберите необходимую схему разбрасывания.

  • A- Схема со сверхмалой плотностью разбрасывания

  • B- Схема с плотностью разбрасывания от малой до высокой

    g015028

    Рисунок 4

    Note: Двухдисковый центробежный разбрасыватель при поставке с завода установлен в положение «B».

    Проверьте положение ножей и, если необходимо, замените ножи.

    Note: Для данного примера мы выберем ЖЕЛТЫЙ сектор.

Установка положения зоны сбрасывания

  1. Ослабьте рукоятку с каждой стороны двухдискового центробежного разбрасывателя (Рисунок 5).

    g015025

    Рисунок 5

    1. Поручень

  2. Двигайте двухдисковый центробежный разбрасыватель вперед или назад, пока стрелки не займут положение напротив сектора соответствующего цвета.

  3. Затяните рукоятки.

    Note: Для данного примера мы выберем ЖЕЛТЫЙ сектор.

Регулировка клапана разбрасывателя

Модели MH-400 SH

  1. Ослабьте затяжку ручки крепления рычага клапана разбрасывателя (Рисунок 6).

    g015024

    Рисунок 6

    1. Клапан разбрасывателя

  2. Поверните рычаг клапана разбрасывателя в сектор выбранного цвета (Рисунок 6).

    Note: Для данного примера мы выберем ЖЕЛТЫЙ сектор.

Модели MH-400 EH

Поверните рычаг клапана разбрасывателя в СИНИЙ сектор (МАКС. СКОРОСТЬ) (Рисунок 6). Повернутый до упора по часовой стрелке рычаг должен находиться в горизонтальном положении.

Чтобы определить, какое значение следует ввести в беспроводной пульт ДУ, используйте процент разбрасывания, указанный на наклейке схемы разбрасывания или наклейке беспроводного пульта ДУ.

См. инструкцию по эксплуатации в Руководстве оператора для модели MH-400.

Note: Для данного примера мы установим параметр на 50 процентов, что соответствует выбранной предварительно схеме разбрасывания (желтый сектор).

Регулировка разгрузочного люка бункера и скорости транспортера

Модели MH-400 SH

Вращая рукоятку, отрегулируйте цилиндр так, чтобы стрелка размещалась в центре ЖЕЛТОГО сектора под номером 3 (Рисунок 7).

Плотность разбрасывания будет регулироваться посредством открытия основного разгрузочного люка бункера, или с основной буксирной машины.

g015026

Рисунок 7

  1. Рукоятка
  2. Гидроцилиндр

Модели MH-400 EH

Note: Для данного примера мы выберем ЖЕЛТЫЙ сектор.

С помощью беспроводного пульта ДУ выберите сектор соответствующего света для регулировки скорости транспортера.

Note: Для данного примера мы установим параметр на 80 процентов, что соответствует выбранной предварительно схеме разбрасывания желтого сектора.

См. инструкцию по эксплуатации в Руководстве оператора для модели MH-400.

Регулировка высоты основного бункера

С помощью гидрорегуляторов на модели SH или пульта ДУ на модели EH отрегулируйте гидравлические цилиндры основного бункера так, чтобы стрелка совместилась с ЗЕЛЕНЫМ сектором наклейки гидравлического цилиндра (Рисунок 8).

g015027

Рисунок 8

  1. Органы управления гидравлическим оборудованием
  2. Стрелка
  3. Гидроцилиндр

См. инструкцию по эксплуатации в Руководстве оператора для модели MH-400.

Управление двухдисковым центробежным разбрасывателем

Запустите машину и убедитесь, что она работает должным образом. См. инструкцию по эксплуатации в Руководстве оператора для модели MH-400.

Прикрепление наклейки на пульт ДУ

Детали, требуемые для этой процедуры:

Наклейка (№ по кат. 119-6858)1

Прикрепите наклейку на крышку элемента питания на обратной стороне пульта ДУ (Рисунок 9).

g015157

Рисунок 9

  1. Наклейка

Точная настройка двухдискового центробежного разбрасывателя

  1. Убедитесь в правильности всех настроек.

  2. Если схема разбрасывания не обеспечивает желаемую плотность, ослабьте рукоятки и сместите бункер в нужное положение для получения необходимой схемы разбрасывания.

    decal119-6866

    Рисунок 10
