SH-/EH-dubbelspridare

MH-400 materialleveranssläp

Model No. 44944-Serial No. and Up

Denna produkt uppfyller kraven i alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet.

Säkerhet

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal119-6805

119-6805

  1. Risk för avkapning/avslitning i impellern – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal119-6804

119-6804

  1. Risk för utslungade föremål – håll kringstående på behörigt avstånd från maskinen.
decal119-6810

119-6810

  1. Läs bruksanvisningen.
  2. Det behövs två personer för att lyfta.
decal119-6858

119-6858

  1. Procenttal för spridarhastighet
  2. Procenttal för bandhastighet
decal119-6857

119-6857

  1. Lätta spridningsinställningar (se avsnittet om användning för mer information).
  2. Tunga spridningsinställningar (se avsnittet om användning för mer information).
  3. Varning – skjutjustering och justering av bakläm.
decal119-6859

119-6859

  1. Justering av spridarhastighet
decal119-6865

119-6865

  1. Skjutjustering
decal119-6866

119-6866

  1. Finjustering av spridare
decal119-6867

119-6867

  1. Finjustering av spridare
decal119-6868

119-6868

  1. Skjutjustering

Montering

Montera trågskyddet

Delar som behövs till detta steg:

Trågskydd1
Skruv (1/4 x 5/8 tum)5
Flänsmutter (1/4 tum)5

  1. Avlägsna trågets främre skydd från leveransläget.

  2. Montera trågskyddet framför spridningstråget med fem skruvar (1/4 x 5/8 tum) och fem flänsmuttrar (Figur 1).

    g014078

    Figur 1

    1. Trågets främre skydd

Montera dubbelspridaren

Delar som behövs till detta steg:

Dubbelspridare 1
Monteringsklämmor av snabbkopplingstyp (medföljer MH-400)2

MH-400 levereras utrustad med ett par monteringsklämmor av snabbkopplingstyp. Använd dessa klämmor för att montera dubbelspridaren på MH-400.

  1. Avlägsna säkerhetsspärrens klämmor från spännhandtagen (Figur 2).

  2. Lyft säkerhetsspärren och lyft sedan spännhandtagen för redskapskoppling och frigör låsringarna från låssprintarna (Figur 2).

  3. För den bakre redskapskopplingsklämman ut ur snabbkopplingsurtagen (Figur 2).

  4. Ta hjälp av någon och för framkanten av dubbelspridaren upp och under bakänden på MH-400, in i de främre klämmorna på fästena (Figur 2).

  5. Stötta dubbelspridaren och för den bakre redskapskopplingsklämman tillbaka in i urtagen i fästena och över bakänden (Figur 2).

  6. Kontrollera att dubbelspridaren är centrerad mellan fästena. Sätt därefter tillbaka låsringarna på låssprintarna och tryck ned spännhandtagen.

    Note: Om spännenheten är för lös och dubbelspridaren glider mellan klämmorna vrider du låsringarna i klämmorna några varv tills dubbelspridaren sitter säkert.

    Important: Dra inte åt klämmorna för hårt eftersom det kan bocka kanterna på dubbelspridaren.

  7. Sätt tillbaka säkerhetsspärrens klämmor i spännhandtagen (Figur 2).

    Important: Var noga med att sätta tillbaka alla säkerhetsspärrklämmor i spännhandtagen. I annat fall finns det risk för att spännhandtagen öppnas under drift.

    Varning

    Dubbelspridaren är tung.

    Lyft dubbelspridaren med hjälp av en till person.

    g015127

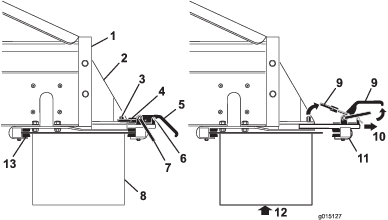

    Figur 2

    1. MH-400:s bakände
    2. Fäste för redskapskoppling
    3. Låspinne
    4. Låsring
    5. Spännhandtag
    6. Säkerhetsspärrklämma
    7. Säkerhetsspärr
    8. Dubbelspridare
    9. Lyft
    10. Dra
    11. Bakre spännenhet
    12. Stötta dubbelspridaren innan du tar bort klämmorna
    13. Främre klämfästen

Ansluta hydraulslangarna

Varning

Om dubbelspridaren är på när du ansluter hydraulslangarna snurrar dubbelspridaren och kan skada dig eller kringstående.

Stäng av bogserfordonet innan du ansluter hydraulslangarna.

Så här ansluter du hydraulslangarna till redskapets reglerventil på MH-400 (Figur 3):

  • Dra tillbaka (eller skjut fram) den yttre hylsan på honkontakten och anslut hankontakten.

  • Håll hankontakten på plats med fast hand och släpp den honkontaktens yttre hylsa.

  • Kontrollera att kontakterna är helt införda och att de är ordentligt låsta på plats.

  • När bogserfordonshydrauliken är i drift drar du tillbaka redskapets växelspak (SH-modeller) eller startar redskapet med hjälp av startknappen på den trådlösa kontrollen (EH-modeller) och ser till att dubbelspridaren fungerar ordentligt.

g014079

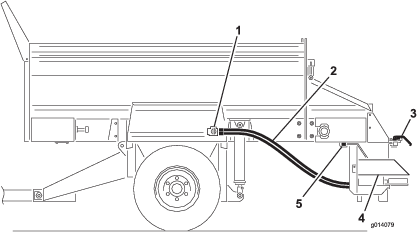

Figur 3

  1. Regleringsventil för redskap
  2. Hydraulslangar
  3. Klämmor av snabbkopplingstyp
  4. Dubbelspridare
  5. Främre klämfästen

Ställa in önskat spridningsmönster

Välja önskat spridningsmönster

  • A – Ultralätt mönster

  • B – Lätt till tungt spridningsmönster

    g015028

    Figur 4

    Note: Dubbelspridaren skickas från fabriken i ”B”-läget.

    Kontrollera knivarnas position och ändra vid behov.

    Note: För det här exemplet väljer vi GUL.

Ställa in nedsläppszonläget

  1. Lossa handtagen på varje sida av dubbelspridaren (Figur 5).

    g015025

    Figur 5

    1. Handtag

  2. Skjut dubbelspridaren framåt och bakåt tills pilarna överensstämmer med önskad färg.

  3. Dra åt handtagen.

    Note: För det här exemplet väljer vi GUL.

Justera spridarventilen

MH-400 SH-modeller

  1. Lossa ratten som håller fast spaken för spridarventilen (Figur 6).

    g015024

    Figur 6

    1. Spridarventil

  2. Vrid spaken för spridarventilen till önskad färg (Figur 6).

    Note: För det här exemplet väljer vi GUL

MH-400 EH-modeller

För spaken för spridarventilen till det BLÅ området (MAXHASTIGHET) (Figur 6). Spaken ska vara horisontell när den vridits helt medurs.

Använd det spridarprocentvärde som anges på spridningsmönsterdekalen eller på dekalen för den trådlösa fjärrkontrollen för att bestämma vilket värde som ska föras in på den trådlösa kontrollen.

Driftsanvisningar finns i bruksanvisningen för MH-400.

Note: För det här exemplet ställer vi in tillvalets procent på 50 procent, vilket överensstämmer med det gula spridningsmönstret som valdes tidigare.

Justera tråggrinden och bandhastigheten

MH-400 SH-modeller

Vrid veven för att justera cylindern tills pilarna riktas in mot mitten av det GULA området, dvs. nr 3 (Figur 7).

Justeringen av spridningsdensiteten kontrolleras genom tråggrindens huvudöppning eller genom bogserfordonet.

g015026

Figur 7

  1. Vev
  2. Hydraulcylinder

MH-400 EH-modeller

Note: För det här exemplet väljer vi det GULA området.

Ställ in bandhastigheten på motsvarande färg med hjälp av den trådlösa kontrollen.

Note: För det här exemplet ställer vi in tillvalets procent på 80 procent, vilket överensstämmer med det gula spridningsmönstret som valdes tidigare.

Driftsanvisningar finns i bruksanvisningen för MH-400.

Justera höjden för huvudtråget

Justera hydraulcylindrarna på huvudtråget med hjälp av hydraulreglagen (SH-modeller) eller den trådlösa kontrollen (EH-modeller) tills pilarna riktas in mot det GRÖNA området på hydraulcylinderns dekal (Figur 8).

g015027

Figur 8

  1. Hydraulreglage
  2. Pil
  3. Cylinder

Driftsanvisningar finns i bruksanvisningen för MH-400.

Köra dubbelspridaren

Kör maskinen för att kontrollera att önskad prestanda uppnås. Driftsanvisningar finns i bruksanvisningen för MH-400.

Fästa dekalen på den trådlösa kontrollen

Delar som behövs till detta steg:

Dekal (artikelnr 119-6858)1

Fäst dekalen på batteriluckan på baksidan av den trådlösa kontrollen (Figur 9).

g015157

Figur 9

  1. Dekal

Finjustera dubbelspridaren

  1. Kontrollera att alla inställningar är riktiga.

  2. Om spridningsmönstret inte är tillräckligt jämnt kan du lossa handtagen och skjuta tråget i önskad riktning för att få önskat spridningsmönster.

    decal119-6866

    Figur 10
