Dit product voldoet aan alle relevante Europese richtlijnen. Zie voor meer informatie de inbouwverklaring aan het einde van deze handleiding.
![]() |
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. |










Benodigde onderdelen voor deze stap:
| Hopperscherm | 1 |
| Bout (¼" x ⅝") | 5 |
| Flensmoer (¼") | 5 |
Haal het voorste scherm van de hopper uit de transportstand.
Monteer het hopperscherm met 5 bouten (¼" x ⅝") en flensmoeren aan de voorzijde van de hopper (Figuur 1).

Benodigde onderdelen voor deze stap:
| Dubbele spinner | 1 |
| Snelkoppelklemmen (geleverd bij de MH–400) | 2 |
De MH-400 is uitgerust met snelkoppelklemmen. Gebruik deze klemmen om de dubbele spinner aan de MH-400 te bevestigen.

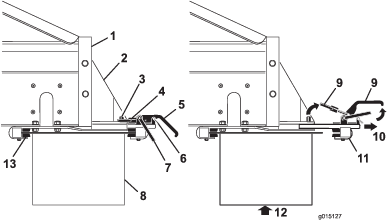

Verwijder de klemmen van de veiligheidsvergrendeling van de klemhendels (Figuur 2).
Breng de veiligheidsvergrendeling en vervolgens de klemhendels van de optiebevestiging omhoog en maak de vergrendelringen los van de vergrendelpennen (Figuur 2).
Schuif de klemconstructie van de achterste optiebevestiging uit de snelkoppelsleuven (Figuur 2).
Steek samen met een tweede persoon de voorste rand van de dubbele spinner omhoog en onder de achterkant van de MH-400 in de voorste klemmen op de beugels (Figuur 2).
Ondersteun de dubbele spinner en schuif de klemconstructie van de achterste optiebevestiging terug in de sleuven in de beugels en over de achterkant (Figuur 2).
Zorg ervoor dat de dubbele spinner is gecentreerd tussen de beugels. Bevestig vervolgens de vergrendelringen weer over de vergrendelpennen en druk de klemhendels omlaag.
Note: Als de klemconstructie te los zit en de dubbele spinner kan schuiven binnen de klemmen, draai dan de vergrendelringen een paar slagen aan in de klemmen totdat de dubbele spinner goed vast zit.
Important: Draai de klemmen niet te vast. Hierdoor kunnen de randen van de dubbele spinner verbuigen.
Plaats de klemmen van de veiligheidsvergrendeling terug op de klemhendels (Figuur 2).
Important: Zorg ervoor dat u de veiligheidsvergrendelingen in de klemmen plaatst. Anders kunnen de klemmen opengaan tijdens bedrijf.
De dubbele spinner is zwaar.
Til de dubbele spinner samen met een tweede persoon op.

Als de dubbele spinner ingeschakeld is wanneer u de hydraulische slangen aansluit, zal de dubbele spinner ronddraaien en kan hij letsels veroorzaken aan u of omstanders.
Schakel het trekvoertuig uit voordat u de hydraulische aansluitingen maakt.

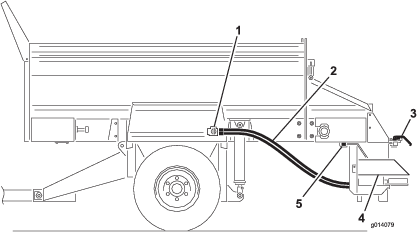

Sluit als volgt de hydraulische slangen aan op de bedieningsklep voor de optie op de MH-400 (Figuur 3):
Trek de buitenste mof van de vrouwelijke connector terug (of duw deze naar voren) en steek de mannelijke connector erin.
Houd de mannelijke connector stevig op zijn plaats en laat de buitenste mof van de vrouwelijke connector los.
Controleer of de connectoren er helemaal in geduwd zijn en goed op hun plaats zijn vergrendeld.
Trek terwijl het trekvoertuig in bedrijf is de bedieningshendel voor de optie naar achteren (op de SH-modellen) of start de optie met behulp van de optiestartknop op het draadloze bedieningspaneel (op de EH-modellen) en controleer of de dubbele spinner naar behoren functioneert.

A - Ultralicht patroon
B - Licht tot zwaar spreidpatroon

Note: Bij levering is de dubbele spinner ingesteld op stand B.
Controleer de messtanden en vervang de messen indien nodig.
Note: Voor dit voorbeeld selecteren we GEEL.
Draai de handgreep aan beide zijden van de dubbele spinner los (Figuur 5).

Schuif de dubbele spinner naar voren en naar achteren totdat de pijlen naar de gewenste kleur wijzen.
Draai de handgrepen vast.
Note: Voor dit voorbeeld selecteren we GEEL.
MH-400 SH-modellen
Draai de knop los waarmee de hendel van de spinnerklep is bevestigd (Figuur 6).

Draai de hendel van de spinnerklep naar de gewenste kleur (Figuur 6).
Note: Voor dit voorbeeld selecteren we GEEL
MH-400 EH-modellen
Zet de hendel van de spinnerklep in het BLAUWE gebied (max. snelheid) (Figuur 6). De hendel dient horizontaal te zijn wanneer hij volledig rechtsom wordt gedraaid.
Gebruik het percentage dat op de sticker met spreidpatronen of op de sticker van het draadloze bedieningspaneel staat om de bepalen welke waarde in het draadloze bedieningspaneel moet worden ingevoerd.
Raadpleeg de gebruikershandleiding van de MH-400 voor bedieningsinstructies.
Note: In dit voorbeeld wordt er een percentage van 50 procent ingesteld, passend bij het gele strooipatroon dat eerder werd geselecteerd.
MH-400 SH-modellen
Draai de krukas om de cilinder in te stellen tot de pijl naar het midden van het GELE gebied (nummer 3) wijst (Figuur 7).
De afstelling van de strooidichtheid is afhankelijk van de opening van de hoofdhopperklep of de snelheid van het trekvoertuig.

MH-400 EH-modellen
Note: In dit voorbeeld selecteren we het GELE gebied.
Stel de snelheid van de lopende band in op dezelfde kleur.
Note: In dit voorbeeld wordt er een percentage van 80 procent ingesteld, passend bij het gele strooipatroon dat eerder werd geselecteerd.
Raadpleeg de gebruikershandleiding van de MH-400 voor bedieningsinstructies.
Pas de cilinders van de hoofdhopper aan met de hydraulische bediening op de SH-modellen of met het draadloze bedieningspaneel op de EH-modellen totdat de pijl naar het GROENE gebied op de sticker van de hydraulische cilinder wijst (Figuur 8).

Raadpleeg de gebruikershandleiding van de MH-400 voor bedieningsinstructies.
Bedien de machine om te controleren of het gewenste resultaat wordt bereikt. Raadpleeg de gebruikershandleiding van de MH-400 voor bedieningsinstructies.
Benodigde onderdelen voor deze stap:
| Sticker (Onderdeelnr. 119-6858) | 1 |
Bevestig de sticker op het accudeksel aan de achterkant van het draadloze bedieningspaneel (Figuur 9).

Controleer of alle instellingen correct zijn.
Als het strooipatroon niet de gewenste consistentie heeft, draai dan de hendels los en schuif de hopper in de gewenste richting om het gewenste strooipatroon te bereiken.
