SH/EH 双甩盘

此程序中需要的物件：

1. 从运输位置卸下位于料斗前部的防护装置。

2. 用 5 个螺栓（1/4 × 5/8 英寸）和凸缘螺母将料斗防护装置安装到铺沙机料斗的前部(图 1)。



   图 1

   1. 料斗前部防护装置

此程序中需要的物件：

MH-400 配备一对快速连接锁紧装置。用这些锁紧装置将双甩盘安装到 MH-400 上。

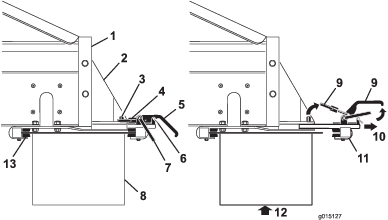

1. 卸下锁紧手柄 (图 2)上的安全闩夹。

2. 提起安全闩，然后提起附件连接锁紧手柄，再从锁销中放开锁环 (图 2)。

3. 将后部的附件连接锁紧组件滑出快速连接槽(图 2)。

4. 在协助下、将位于 MH-400 后部的双甩盘的前端插入固定架前部的锁紧装置 (图 2)。

5. 在为双甩盘提供支撑的同时、将后部附件连接锁紧组件滑回支架的槽内、并位于尾端上方 (图 2)。

6. 确保双甩盘位于两个支架的中间位置。然后，重新将锁环装入锁销，并向下推动锁紧手柄.

   Note: 如果锁紧装置过松、以致双甩盘在锁紧装置内发生滑动、可向锁紧装置方向转动锁环几周、直到将双甩盘固定住。

   Important: 锁紧装置不可过紧。否则可能会使双甩盘边缘发生变形。

7. 将安全闩夹装回锁紧手柄 (图 2)。

   Important: 确保将安全闩夹装入锁紧装置。否则，操作过程中，锁紧装置可能会打开。

   警告

   双甩盘较重。

   请在他人帮助下抬起双甩盘。



   图 2

   1. MH-400 后部
   2. 附件连接支架
   3. 锁销
   4. 锁环
   5. 锁紧手柄
   6. 安全闩夹
   7. 安全闩
   8. 双甩盘
   9. 提起
   10. 拉动
   11. 后部锁紧组件
   12. 移动锁紧装置前，为双甩盘提供支撑
   13. 前部锁紧支架

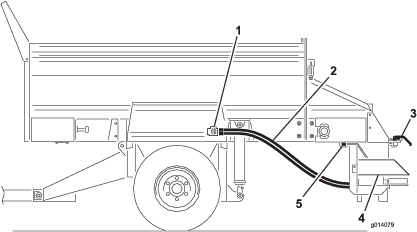

按照下列方式将液压软管连接至 MH-400 的附件控制阀(图 3)：

• 拉回（或前推）母接头的外套管、并插入公接头。

• 牢牢固定住公接头，并放开母接头的外套管。

• 确保各接头已被完全插入、并被牢牢锁定。

• 随着拖车液压系统的运行、在 SH 型号上后拉附件控制杆、或在 EH 型号上用无线控制器上的附件启动按钮启动附件、并确保双甩盘正常运转。

图 3

1. 附件控制阀
2. 液压软管
3. 快速连接紧固装置
4. 双甩盘
5. 前部锁紧支架

运行机器、以确认是否达到需要的性能。参考 MH-400 操作员手册了解操作说明。

此程序中需要的物件：

将标贴粘贴到位于无线控制器背面的电池盖上 (图 9)。

图 9

1. 标贴

1. 检验所有设置是否正确。

2. 如果铺撒模式与所需的效果不一致，可松开手柄，将料斗向所需方向滑动以达到所需的铺撒模式。



   图 10
