Dette produktet er i samsvar med alle relevante europeiske direktiver. Hvis du vil ha mer informasjon, kan du se sammenstillingserklæringen (DOI) på baksiden av denne publikasjonen.
![]() |
Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Skift ut alle merker som er ødelagte eller mangler. |










Deler som er nødvendige for dette trinnet:
| Beholdervern | 1 |
| Bolt (1/4 x 5/8 tomme) | 5 |
| Flensmutter (¼ tomme) | 5 |
Fjern fremre beholdervern fra transportposisjonen.
Monter beholdervernet foran på sprederbeholderen med fem (5) bolter på ¼ x ⅝ tomme og flensmuttere (Figur 1).

Deler som er nødvendige for dette trinnet:
| Dobbeltspinner | 1 |
| Monteringsklemmer med hurtigfeste (leveres med MH-400) | 2 |
MH-400 leveres med et par monteringsklemmer med hurtigfeste. Bruk disse klemmene til å montere dobbeltspinneren på MH-400.

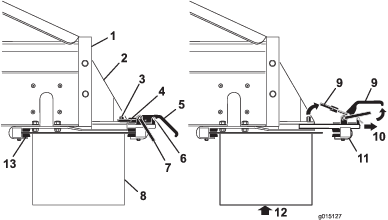

Fjern sikkerhetslåsklipsene fra klemmehåndtakene (Figur 2).
Løft sikkerhetslåsen, løft deretter klemmehåndtakene for ekstrautstyret, og frigjør låseringene fra låsestiftene (Figur 2).
Skyv bakre klemme for tilleggsutstyr ut av hurtigfestesporene (Figur 2).
Med hjelp fra en annen person, før inn fremre kant av dobbeltspinneren opp og under bak på MH-400 inn i frontklemmene på brakettene (Figur 2).
Samtidig som du støtter dobbeltspinneren, skyv bakre klemme for tilleggsutstyr tilbake inn i sporene på brakettene og over bakre kant (Figur 2).
Sørg for at dobbeltspinneren er sentrert mellom brakettene. Reinstaller deretter låseringene over låsestiftene, og skyv klemmehåndtakene ned.
Note: Hvis klemmen er for løs og dobbeltspinneren forskyves inni klemmene, vri låseringene på klemmene et par runder helt til dobbeltspinneren er festet.
Important: Ikke trekk til klemmene for mye. Dette kan bøye kantene på dobbeltspinneren.
Reinstaller sikkerhetslåsklipsene på klemmehåndtakene (Figur 2).
Important: Sørg for at du monterer sikkerhetslåsklipsene på klemmene. Hvis ikke, kan klemmene åpnes under drift.
Dobbeltspinneren er tung.
Få en assistent til å hjelpe deg med å løfte dobbeltspinneren.

Hvis dobbeltspinneren er på når du kobler til hydraulikkslangene, vil dobbeltspinneren snurre og kan forårsake personskader på deg eller tilskuere.
Slå av tauekjøretøyet før du foretar hydraulikktilkoblingene.

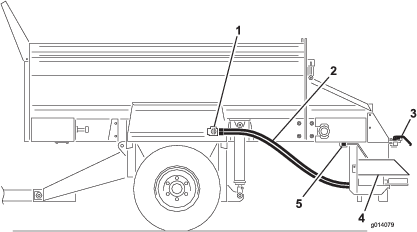

Koble de hydrauliske slangene til styringsventilen for tilleggsutstyret på MH-400 på følgende måte (Figur 3):
Trekk tilbake (eller skyv fremover) på den ytre hylsen på hunnkoblingen og sett hannkoblingen inn.
Hold hannkoblingen fast på plass, og slipp den ytre hylsen på hunnkoblingen.
Sørg for at tilkoblingene sitter helt i og er låst trygt på plass.
Med tauekjøretøyets hydraulikk i drift, trekk tilbake på kontrollspaken for tilleggsutstyr på SH-modeller eller start tilleggsutstyret ved hjelp av startknapp for tilleggsutstyr på fjernkontrollen på EH-modeller, og sørg for at dobbeltspinneren fungerer som den skal.

A – ultralett mønster
B – lett til tungt spredningsmønster

Note: Dobbeltspinnerens leveres fra fabrikken i ”B”-posisjon.
Gjennomgå knivstillingen, og juster knivene om nødvendig.
Note: I dette eksempelet velger vi GUL.
Løsne håndtaket på begge sider av dobbeltspinneren (Figur 5).

Skyv dobbeltspinneren fremover og bakover helt til pilene tilpasses ønsket farge.
Trekk til håndtakene.
Note: I dette eksempelet velger vi GUL.
MH-400 SH-modeller
Løsne knotten som fester spinnerventilhendelen (Figur 6).

Roter spinnerventilhendelen til ønsket farge (Figur 6).
Note: I dette eksempelet velger vi GUL
MH-400 EH-modeller
Flytt spinnerventilhendelen til det BLÅ området (MAKS. HASTIGHET) (Figur 6). Spaken skal være horisontal når den dreies helt med klokken.
Bruk spinnerprosenttallet oppført på spredningsmønstermerket eller på merket på fjernkontrollen for å avgjøre verdien som skal angis i fjernkontrollen.
Se brukerhåndboken for MH-400 for bruksanvisningen.
Note: I dette eksempelet stiller vi inn tilleggsutstyrets prosenttall til 50 prosent, som samsvarer med det gule spredningsmønsteret valgt tidligere.
MH-400 SH-modeller
Roter sveiven for å justere sylinderen helt til pilen står midt på det GULE området, som er nummer 3 (Figur 7).
Justering av spredningstetthet vil styres gjennom at hovedbeholderlemmen åpnes eller gjennom tauekjøretøyet.

MH-400 EH-modeller
Note: I dette eksempelet velger vi den GULE delen.
Når du bruker fjernkontrollen, still gulvbeltehastighet til korresponderende farge.
Note: I dette eksempelet stiller vi inn tilleggsutstyrets prosenttall til 80 prosent, som samsvarer med det gule spredningsmønsteret valgt tidligere.
Se brukerhåndboken for MH-400 for bruksanvisningen.
Bruk hydraulikk-kontrollene på SH-modellen eller fjernkontrollen på EH-modellen til å justere hovedbeholderens hydraulikksylindre helt til pilen er på linje med den GRØNNE delen på merket for hydraulikksylinderen (Figur 8).

Se brukerhåndboken for MH-400 for bruksanvisningen.
Sett maskinen i drift for å kontrollere at ønsket ytelse oppnås. Se brukerhåndboken for MH-400 for bruksanvisningen.
Deler som er nødvendige for dette trinnet:
| Merke (delenr. 119-6858) | 1 |
Fest merket på batteridekselet på baksiden av fjernkontrollen (Figur 9).

Bekreft at alle innstillinger er korrekt.
Hvis spredningsmønsteret ikke har ønsket tetthet, løsne håndtakene og skyv beholderen i ønsket retning for å oppnå ønsket spredningsmønster.
