Kit convertitore di alimentazione

Veicolo polifunzionale con batteria al litio Workman® GTX

Model No. 147-8181-Serial No. and Up

Sicurezza

Fate riferimento al Manuale dell'operatore della vostra unità di traino per informazioni relative alla sicurezza del sistema elettrico.

Installazione

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.

  2. Inserite il freno di stazionamento.

  3. Spegnete la macchina e togliete la chiave.

  4. Attendete che tutte le parti in movimento si arrestino.

  5. Aspettate che la macchina si raffreddi.

  6. Sollevate l’impugnatura dei fermi in gomma su ciascun lato del cofano e sollevate il cofano.

  7. Alzate o rimuovete il gruppo del sedile; fate riferimento al Manuale dell'operatore della macchina.

  8. Spostate l’interruttore di scollegamento della batteria in posizione di SPEGNIMENTO.

    g435639

    Figura 1

Montaggio del kit convertitore di alimentazione

Parti necessarie per questa operazione:

Cablaggio preassemblato del kit 1
Fascetta per cavi 7

  1. Scollegate lo spinotto del convertitore CC-CC.

    g450269

    Figura 2

  2. Collegate lo spinotto a 4 pin del cablaggio preassemblato del kit allo spinotto a 4 connettori del convertitore CC.

    g450267

    Figura 3

    1. Spinotto a 4 pin del kit
    2. Spinotto a 4 connettori del convertitore CC
    3. Spinotto a 4 connettori del kit
    4. Spinotto a 4 pin del cablaggio principale

  3. Collegate lo spinotto a 4 pin del cablaggio principale allo spinotto a 4 connettori del cablaggio preassemblato del kit.

    g450268

    Figura 4

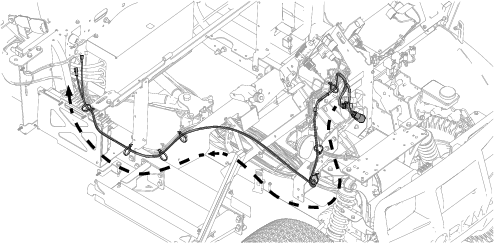

  4. Instradate il cablaggio preassemblato del kit facendogli seguire il cablaggio principale.

    g450270

    Figura 5

  5. Collegate il cablaggio preassemblato del kit ai collegamenti positivo e negativo del cablaggio della cabina.

  6. Fissate il cablaggio preassemblato del kit al cablaggio principale con fascette per cavi.

  7. Per testare le connessioni fate riferimento al Manuale dell'operatore del kit della vostra cabina.
