Nelivedon manuaalinen ohitussarja

1. Pysäköi kone tasaiselle alustalle.

2. Kytke seisontajarru.

3. Sammuta moottori ja irrota virta-avain.

   Varoitus

   Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti lähellä olijoita.

   Irrota avain virtalukosta ennen huoltoa.

4. Irrota akun miinuskaapeli akun navasta. Lisätietoja on koneen käyttöoppaassa.

   Vaara

   Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

   • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

   • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

5. Irrota akun pluskaapeli akusta. Lisätietoja on koneen käyttöoppaassa.

6. Irrota ohjaimen suojus ja oikeanpuoleisen konsolin suojus kuvan mukaisesti (Kuva 1).



   Kuva 1

   1. Ohjaimen suojus
   2. Oikeanpuoleisen konsolin suojus

Vaiheeseen tarvittavat osat:

1. Laske lisälaitteet ja vapauta hydraulipaine.

2. Nosta kone pukkien varaan ja irrota oikeanpuoleinen eturengas.

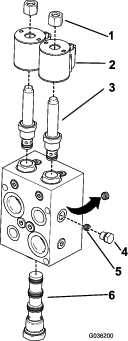

3. Asenna tarvittavat osat nelivedon asennuslohkoon kuvan mukaisesti (Kuva 2).



   Kuva 2

   1. Kelan mutteri
   2. Kela, 12 V
   3. Venttiili
   4. Kierretulppa(0,020 tuumaa)
   5. Uusi aluslaatta
   6. Virranjako

4. Kiristä kelojen mutterit momenttiin 6,8–9,5 N·m.

5. Kiristä venttiilit momenttiin 101,7 N·m.

6. Kiristä virranjako momenttiin 101,7 N·m.

7. Asenna oikeanpuoleinen eturengas ja kiristä pyöränmutterit. Lisätietoja on koneen käyttöoppaassa.

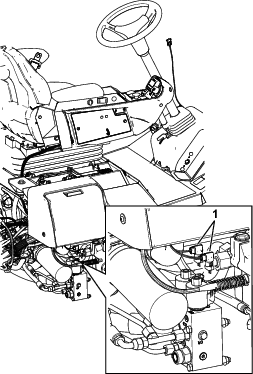

8. Asenna liittimet johdinsarjasta solenoideihin Kuva 3.



   Kuva 3

   1. Liittimet

Vaiheeseen tarvittavat osat:

1. Poraa keskikonsoliin 13 mm:n reikä. Kuva 4 näyttää tarkemmat yksityiskohdat.

   Important: Varo, ettei poranterä osu konsolin alapuolella oleviin osiin tai johtoihin.



   Kuva 4

   1. 13 mm:n halkaisija
   2. 13 mm:n reiän keskeltä ylemmän ja alemman nopeusalueen säätökytkimen oikeaan reunaan
   3. 25 mm

2. Kiinnitä nelivetotoiminnon tarra poratun reiän päälle (Kuva 5).



   Kuva 5

3. Tunnista kytkinliittimien sijainnit, johdinsarjojen merkinnät ja johdinsarjojen värit (Kuva 6).

   Kytkinliittimet voidaan tunnistaa kunkin kytkimen alaosaan merkityn numeron avulla.

   Note: Kytkin on jousikuormitettu kytkimen takaosaan (Kuva 7). Kytkin on sulkeutuva liittimien 1 ja 2 välillä (Kuva 6).



   Kuva 6

   Asennetun kytkimen suuntaus

   1. Liitin 1 – taka
   2. Liitin 2 – keskimmäinen
   3. Liitin 3 – etu

4. Kiinnitä punainen johto, jossa on merkintäBYPASS ENGAGE SWITCH 2 (ohituksen kytkentäkytkin 2) ohituskytkimen keskiliittimeen numero 2 (Kuva 6 ja Kuva 7).

5. Kiinnitä harmaa johto, jossa on merkintä BYPASS ENGAGE SWITCH 1 (ohituksen kytkentäkytkin 1) ohituskytkimen takaliittimeen numero 1 (Kuva 6 ja Kuva 7).

   Important: Johtojen virheellinen kytkentä saattaa vahingoittaa hydraulijärjestelmää. Varmista, että johdot on asennettu oikein. Katso toimenpiteen Asennuksen päättäminen vaihe 5.



   Kuva 7

   1. Jousikuormitettu kytkimen takaosaan
   2. Vaihtokytkin
   3. Harmaa johto
   4. Punainen johto
   5. Etuliitin
   6. Keskimmäinen liitin
   7. Takaliitin

6. Vie vaihtokytkin ja siihen liitetty johdinsarja keskikonsolin takaosaan (Kuva 8).



   Kuva 8

   1. Vaihtokytkin
   2. Keskikonsolin takaosa

7. Vedä vaihtokytkin/johdinsarja keskikonsolin läpi porattuun reikään asti (Kuva 9).



   Kuva 9

   1. Keskikonsolin takaosa
   2. Vaihtokytkin

8. Asenna vaihtokytkin 13 mm:n reikään konsolin alapuolelta. Tarkista kuusiolukkomutterin ja aluslaatan oikea asento kuvasta (Kuva 10).

   Note: Asenna kytkin niin, että jousikuormitus on koneen takaosaa kohti.Hävitä vaihtokytkimen kanssa toimitettu lukkolevy.



   Kuva 10

   1. Kuusiolukkomutteri
   2. Aluslaatta (15/32 tuumaa)
   3. Kuusiolukkomutteri
   4. Vaihtokytkin

Vaiheeseen tarvittavat osat:

1. Liitä rele releen asennuskannattimeen nippusiteellä kuvan mukaisesti (Kuva 11).



   Kuva 11

2. Kytke releliitin releeseen kuvan mukaisesti (Kuva 12).



   Kuva 12

1. Kytke akun pluskaapeli akun plusnapaan. Lisätietoja on koneen käyttöoppaassa.

   Vaara

   Akun kaapeleiden virheellinen asennus voi vahingoittaa konetta ja kaapeleita aiheuttaen kipinöitä. Kipinät voivat saada akun kaasut räjähtämään ja aiheuttaa siten henkilövahingon.

   • Irrota aina akun miinuskaapeli (musta) ennen pluskaapelin (punainen) irrottamista.

   • Kytke aina akun pluskaapeli (punainen) ennen miinuskaapelia (musta).

2. Kytke akun miinuskaapeli akun miinusnapaan. Lisätietoja on koneen käyttöoppaassa.

3. Asenna ohjaimen suojus ja oikeanpuoleisen konsolin suojus (Kuva 1).

4. Tarkista hydraulinesteen määrä ja lisää tarvittaessa. Lisätietoja on koneen käyttöoppaassa.

5. Varmista nelivetosarjan toiminta seuraavasti:

   1. Aseta avain virtalukkoon ja käännä avain KäYNNISSä-asentoon käynnistämättä moottoria.

   2. Paina nelivedon vaihtokytkin etuasentoon.

      Note: Jos sarja on asennettu oikein, voit kuulla solenoidien toimivan. Jos näin ei tapahdu, tarkista johdinsarjan kytkennät.

   3. Käytä liikkuvaa tunkkia kovalla alustalla avoimella alueella ja nosta hieman yhtä pyörää.

   4. Käynnistä kone ja aloita hitaasti eteenpäin ajo.

      Note: Tässä nostetussa pyörässä pitäisi näkyä pidon menetys.

   5. Laita nelivedon vaihtokytkin päälle vapaa-asennosta ja pidä kytkintä painettuna.

   6. Aloita hitaasti eteenpäin ajo.

      Note: Vastakkainen akseli joko vetää tai työntää konetta.

   7. Testaa pyörä jokaisesta akselista. Toista tämä toimenpide jäljellä olevalle etu- tai taka-akselille.

   Note:

Koneen nelivedon voi kytkeä tilapäisesti käyttöön painamalla nelivedon kytkimen etuasentoon ja pitämällä sen painettuna.

Kuva 13

1. Neliveto käytössä
2. Normaaliasento
