Pegatinas de seguridad e instrucciones

Las calcomanías de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier calcomanía que esté dañada o que falte.

Pegatina pieza: 137-0564

s_decal137-0564

1.  Advertencia: lea el Manual del operador; no se acerque a la zona marcada mientras está en funcionamiento.

Pegatina pieza: 137-0555

s_decal137-0555

1.  Peligro de corte: no se acerque a las piezas en movimiento.

Preparación de la máquina

1. Aparque la máquina en una superficie nivelada. Calce o bloquee las ruedas.
2. Arranque el motor y extienda completamente la cuña.
3. Apague el motor.
4. Desconecte el cable de la bujía.

Instalación del kit

1. Retire el soporte del expulsor.

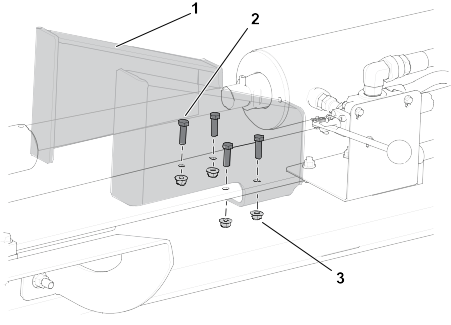

   G444930

   1. Soporte del expulsor
   2. Perno – ⅜" x 1 ¼"(4)
   3. Tuerca – ⅜" (4)
2. Retire el soporte de la válvula. Deseche las tuercas (⅜").

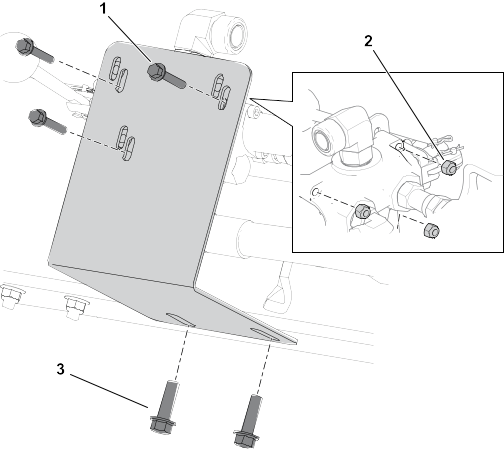

   G445593

   1. Perno – 1 ¼” x 1 ½” (3)
   2. Tuerca – ¼” (3)
   3. Perno – ⅜" x 1" (2)
   4. Tuerca – ⅜" (2)
   5. Soporte de la válvula
3. Instale el nuevo expulsor usando las tuercas y los pernos que retiró del expulsor original.

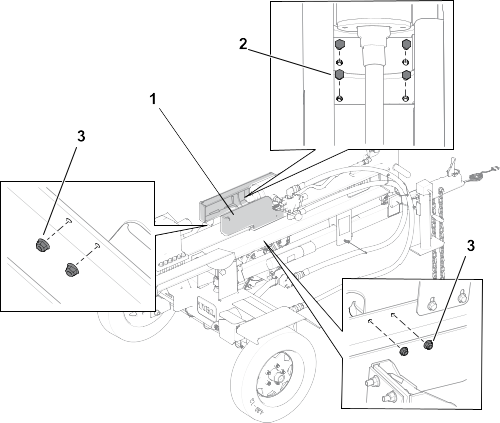

   G445586

   1. Soporte del expulsor
   2. Perno – ⅜" x 1 ¼"(4)
   3. Tuerca – ⅜" (4)
4. Instale la pegatina 137-0555 del lado izquierdo del expulsor.
5. Instale la pegatina 137-0564 del lado derecho del expulsor.
6. Instale el nuevo soporte de la válvula debajo de la parte superior de la viga central usando los pernos y las tuercas que retiró del soporte original de la válvula.

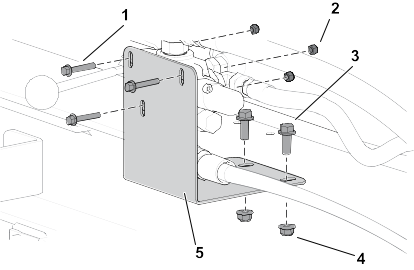

   G445587

   1. Perno – 1 ¼” x 1 ½” (3)
   2. Tuerca – ¼” (3)
   3. Perno – ⅜" x 1" (2)
