Wysokowydajna kosiarka Recycler® z tylnym koszem 53 cm

Model No. 22283-Serial No. 400000000 and Up

Wprowadzenie

Ta pchana kosiarka z obrotowymi ostrzami jest przeznaczona do użytku przez profesjonalnych operatorów. Została zaprojektowana przede wszystkim do koszenia trawy na dobrze utrzymanych trawnikach prywatnych lub publicznych. Używanie produktu w celach niezgodnych z jego przeznaczeniem może okazać się niebezpieczne dla operatora i osób postronnych.

Przeczytaj uważnie poniższe informacje, aby poznać zasady właściwej obsługi i konserwacji urządzenia, nie uszkodzić go i uniknąć obrażeń ciała. Odpowiedzialność za prawidłowe i bezpieczne użytkowanie produktu spoczywa na Tobie.

Aby uzyskać więcej informacji, w tym dotyczących bezpieczeństwa, materiałów szkoleniowych, informacji na temat akcesoriów, pomocy w znalezieniu autoryzowanego sprzedawcy lub rejestracji produktu odwiedź www.Toro.com.

Aby skorzystać z serwisu, zakupić oryginalne części Toro lub uzyskać dodatkowe informacje, skontaktuj się z przedstawicielem autoryzowanego serwisu lub biurem obsługi klienta firmy Toro, a także przygotuj numer modelu i numer seryjny urządzenia. Rysunek 1 przedstawia położenie numeru modelu i numeru seryjnego na produkcie. Zapisz numery w przewidzianym na to miejscu.

Important: Urządzeniem mobilnym zeskanuj kod QR na tabliczce z numerem seryjnym (jeśli występuje), aby uzyskać informacje o gwarancji, częściach zamiennych i innych kwestiach związanych z produktem.

g442717

Rysunek 1

  1. Lokalizacja numeru modelu i numeru seryjnego

Symbol ostrzegawczy

Ten symbol ostrzegawczy (Rysunek 2) występuje zarówno w instrukcji, jak i na maszynie. Wskazuje on ważne informacje dotyczące zasad bezpieczeństwa, których należy przestrzegać, aby uniknąć wypadków.

g000502

Rysunek 2

Symbol ostrzegawczy

Symbol ostrzegawczy pojawia się nad informacjami ostrzegającymi o niebezpiecznych działaniach lub sytuacjach, przed słowem NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGA.

NIEBEZPIECZEŃSTWO: wskazuje na sytuację bezpośredniego zagrożenia, która, jeśli się jej nie zapobiegnie, doprowadzi do śmierci lub poważnych obrażeń ciała.

OSTRZEŻENIE: Wskazuje na sytuację potencjalnego zagrożenia, która, jeżeli się jej nie zapobiegnie, może doprowadzić do śmierci lub poważnych obrażeń ciała.

UWAGA: Wskazuje na sytuację potencjalnego zagrożenia, która, jeżeli się jej nie zapobiegnie, może doprowadzić do niewielkich lub średnich obrażeń ciała.

Niniejsza instrukcja wykorzystuje dwa słowa w celu podkreślenia istotności informacji. Ważne zwraca uwagę na szczególne informacje techniczne, a Uwaga podkreśla informacje ogólne wymagające uwagi.

Opisywane urządzenie jest zgodne ze wszystkimi obowiązującymi dyrektywami Unii Europejskiej; szczegółowe informacje zamieszczone są w odpowiedniej deklaracji zgodności, w oddzielnym arkuszu.

Moment obrotowy na wale lub moment użyteczny: Moment obrotowy na wale silnika lub moment użyteczny silnika został wyznaczony laboratoryjnie przez producenta silnika, zgodnie z wytycznymi Stowarzyszenia Inżynierów Motoryzacji (SAE) J1940 lub J2723. Rzeczywisty moment obrotowy silnika w kosiarce tej klasy może być znacznie niższy z powodu jej dostosowania do wymagań dotyczących bezpieczeństwa, emisji oraz eksploatacji. Można je znaleźć w dołączonej do maszyny dokumentacji producenta silnika.

Nie wolno ingerować w zabezpieczenia maszyny ani wyłączać ich. Należy regularnie sprawdzać poprawność ich działania. Nie wolno podejmować prób regulacji lub manipulacji przy elementach sterujących prędkością obrotową silnika. Może to spowodować wystąpienie niebezpiecznego stanu, prowadzącego do obrażeń ciała.

Bezpieczeństwo

Ogólne zasady bezpieczeństwa

Produkt ten może spowodować amputację dłoni i stóp oraz wyrzucać obiekty. Aby uniknąć poważnych obrażeń ciała lub śmierci, zawsze przestrzegaj wszystkich instrukcji dotyczących bezpieczeństwa.

  • Przed uruchomieniem silnika należy przeczytać, zrozumieć i przestrzegać instrukcje i ostrzeżenia zawarte w niniejszej Instrukcji obsługi oraz na maszynie i osprzęcie.

  • Nie zbliżać dłoni ani stóp do ruchomych części maszyny, ani nie wkładać ich pod nią. Nie zbliżać się do otworów wyrzutowych.

  • Zabronione jest używanie maszyny bez założonych i poprawnie funkcjonujących wszystkich osłon oraz innych urządzeń ochronnych.

  • Nie zezwalaj osobom postronnym ani dzieciom na podchodzenie w pobliże obszaru pracy. Nigdy nie pozwalaj dzieciom obsługiwać maszyny. Obsługiwać maszynę mogą jedynie osoby odpowiedzialne, przeszkolone, zaznajomione z instrukcją i dysponujące odpowiednimi możliwościami fizycznymi.

  • Przed przystąpieniem do serwisowania, uzupełniania paliwa czy usuwania przyczyny zatkania się zatrzymaj maszynę, wyłącz silnik i odczekaj, aż wszystkie części ruchome się zatrzymają.

Niewłaściwe użytkowanie lub konserwacja maszyny może spowodować obrażenia ciała. W celu zmniejszenia ryzyka obrażeń ciała postępuj zgodnie z tymi zasadami bezpieczeństwa i zawsze zwracaj uwagę na ostrzegawczy symbol bezpieczeństwa Graphic, który oznacza: Uwaga, Ostrzeżenie lub Niebezpieczeństwo – zasady bezpieczeństwa osobistego. Nieprzestrzeganie powyższych zasad może doprowadzić do obrażeń ciała lub śmierci.

Naklejki informacyjne i ostrzegawcze

Graphic

Etykiety dotyczące bezpieczeństwa oraz instrukcje są wyraźnie widoczne dla operatora i znajdują się w pobliżu wszystkich miejsc potencjalnego zagrożenia. Uszkodzone i brakujące etykiety należy wymienić.
decaloemmarkt

Oznaczenie producenta

  1. Oznaczenie to identyfikuje ostrze jako część pochodzącą od oryginalnego producenta maszyny.
decal112-8760

112-8760

  1. Niebezpieczeństwo wyrzucania przedmiotów – należy pilnować aby osoby postronne nie zbliżały się.
  2. Niebezpieczeństwo przecięcia/odcięcia ręki lub nogi, ostrze kosiarki – nie zbliżaj się do części ruchomych.
decal125-8406

125-8406

  1. Ssanie
  2. Szybko
  3. Wolno
decal131-0822

131-0822

  1. Maszyna samojezdna – Uwaga: nadmierne naprężenie paska może spowodować przedwczesne zużycie przekładni; przed rozpoczęciem czynności serwisowych lub konserwacyjnych zapoznaj się z treścią instrukcji obsługi.

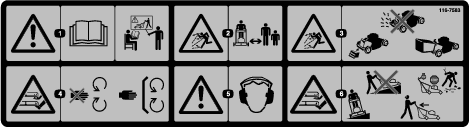

decal116-7583

116-7583

  1. Ostrzeżenie – zapoznaj się z treścią instrukcji obsługi, nie obsługuj maszyny bez odpowiedniego przeszkolenia.
  2. Niebezpieczeństwo wyrzucania przedmiotów – należy pilnować aby osoby postronne nie zbliżały się.
  3. Uwaga na wyrzucane przedmioty – zabrania się eksploatacji kosiarki bez zaślepki wyrzutu do tyłu lub worka.
  4. Niebezpieczeństwo przecięcia/odcięcia ręki lub nogi, ostrze kosiarki – nie zbliżaj się do części ruchomych; wszystkie osłony muszą być zainstalowane.
  5. Ostrzeżenie – korzystaj z ochraniaczy słuchu.
  6. Niebezpieczeństwo przecięcia/odcięcia ręki lub nogi, ostrze kosiarki – nie koś, jeżdżąc w górę i w dół zboczy; koś, jadąc w lewo i prawo w poprzek zbocza; wyłącz silnik przed opuszczeniem maszyny; przed koszeniem zbierz wszystkie odpady; cofając, patrz za siebie.

Montaż

Important: Zdejmij i wyrzuć zabezpieczający arkusz z tworzywa osłaniający silnik oraz wszelkie inne elementy z tworzywa lub folii użyte do zabezpieczenia maszyny.

Demontaż osłon linki

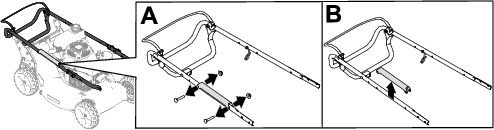

g412382

Rysunek 3

Montaż dolnego uchwytu

Części potrzebne do tej procedury:

Zespół uchwytu górnego1
Dolny uchwyt2
Śruba (5/16 x 1¾ cala)4
Przeciwnakrętka kołnierzowa (5/16 cala)4
Zakrzywiona podkładka8

Zamontuj dolny uchwyt w sposób pokazany na Rysunek 4.

g340673

Rysunek 4

  1. Przeciwnakrętka kołnierzowa (5/16 cala)
  2. Zakrzywiona podkładka
  3. Zespół uchwytu górnego
  4. Dolny uchwyt
  5. Śruba (5/16 x 1¾ cala)

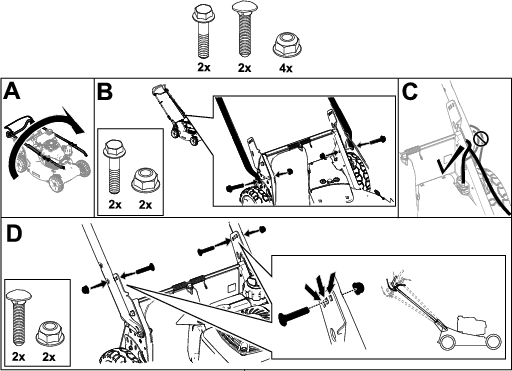

Instalacja uchwytu

g412353

Rysunek 5

Zakładanie osłony linki

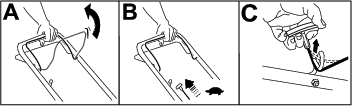

g412356

Rysunek 6

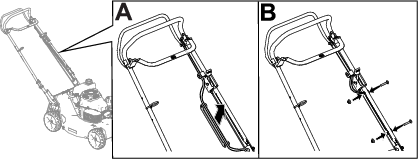

Umieszczenie linki rozrusznika linkowego w prowadnicy

g230180

Rysunek 7

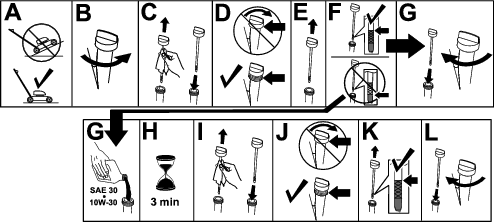

Wlewanie oleju do silnika

Important: Jeśli poziom oleju w skrzyni korbowej jest zbyt niski lub zbyt wysoki, uruchomienie silnika może spowodować jego uszkodzenie.

g235721

Rysunek 8

Montaż worka na trawę

g412357

Rysunek 9

Regulacja napędu samobieżnego

Important: Przed rozpoczęciem korzystania z urządzenia po raz pierwszy wyreguluj linkę napędu trybu samobieżnego. Patrz Regulacja napędu samobieżnego.

Przegląd produktu

g412359

Rysunek 10

  1. Dźwignia napędu trybu samobieżnego
  2. Uchwyt
  3. Dźwignia sterująca ostrzami
  4. Regulacja napędu samobieżnego
  5. Przepustnica
  6. Tylny deflektor
  7. Korek zbiornika paliwa
  8. Filtr powietrza
  9. Świeca zapłonowa
  10. Dźwignia regulacji wysokości koszenia (4)
  11. Wlew oleju/miernik poziomu
  12. Uchwyt rozrusznika linkowego
g231061

Rysunek 11

  1. Worek na trawę
  2. Tunel wyrzutu do tyłu
ModelCiężarDługośćSzerokośćWysokość
2228356 kg161 cm55 cm88 cm
(124 lb)(64 cale) (35 cali)

Osprzęt/akcesoria

Dostępna jest gama osprzętu i akcesoriów zatwierdzonych przez firmę Toro przeznaczonych do stosowania z urządzeniem i zwiększających jego możliwości. Skontaktuj się z przedstawicielem autoryzowanego serwisu, dystrybutorem lub wejdź na stronę www.Toro.com, aby uzyskać listę zatwierdzonego osprzętu i zatwierdzonych akcesoriów.

Dla zagwarantowania wydajnej i bezpiecznej pracy maszyny należy stosować wyłącznie części zamienne/akcesoria zalecane przez firmę Toro. Części zamienne i akcesoria wykonane przez innych producentów mogą być niebezpieczne. Stosowanie ich mogłoby unieważnić gwarancję na produkt.

Działanie

Note: Określ lewą i prawą stronę maszyny ze standardowego stanowiska operatora.

Przed rozpoczęciem pracy

Bezpieczeństwo przed rozpoczęciem pracy

Ogólne zasady bezpieczeństwa

  • Przed przystąpieniem do regulacji, serwisowania, czyszczenia lub przed przechowywaniem sprzętu należy zawsze wyłączyć maszynę i zaczekać, aż wszystkie elementy ruchome się zatrzymają, a maszyna ostygnie.

  • Należy zapoznać się z bezpieczną obsługą urządzeń, elementami sterującymi operatora i znakami bezpieczeństwa.

  • Sprawdź, czy osłony i zabezpieczenia, takie jak deflektory lub wychwytywacze trawy, są prawidłowo zamocowane i działają prawidłowo.

  • Zawsze sprawdzaj maszynę, aby upewnić się, że ostrza oraz śruby ostrzy nie są zużyte ani uszkodzone.

  • Sprawdź obszar, w którym zamierzasz używać maszyny i usuń wszelkie obiekty, które mogłyby wpłynąć na pracę maszyny lub zostać podrzucone przez maszynę.

  • Zetknięcie się z ruchomym ostrzem prowadzi do poważnych obrażeń ciała. Nie wkładaj palców pod obudowę.

Bezpieczeństwo związane z paliwem

  • Paliwo jest niezwykle łatwopalne i wybuchowe. Zapłon lub wybuch paliwa może poparzyć operatora i osoby postronne oraz spowodować straty materialne.

    • Aby zapobiec zapaleniu paliwa przez ładunek elektrostatyczny, przed napełnianiem ustaw kanister lub urządzenie bezpośrednio na podłożu, a nie w pojeździe ani na innym przedmiocie.

    • Uzupełniaj zbiornik paliwa na zewnątrz, na otwartej przestrzeni, gdy silnik jest zimny. Wytrzyj paliwo, które się rozlało.

    • Nie zbliżaj się do paliwa, kiedy palisz. Paliwo nie może znajdować się w pobliżu otwartego płomienia ani iskier.

    • Nigdy nie zdejmuj korka zbiornika paliwa ani nie uzupełniaj paliwa w trakcie pracy silnika lub gdy jest on rozgrzany.

    • W przypadku rozlania paliwa nie próbuj włączać silnika. Unikaj możliwości spowodowania zapłonu do czasu rozproszenia oparów paliwa.

    • Przechowuj paliwo w atestowanym kanistrze, poza zasięgiem dzieci.

  • W przypadku połknięcia paliwo jest szkodliwe dla zdrowia i może prowadzić do śmierci. Długotrwałe wystawienie na działanie oparów może wywołać poważne obrażenia i choroby.

    • Unikaj długotrwałego wdychania oparów paliwa.

    • Nie zbliżaj rąk ani twarzy do pistoletu dystrybutora paliwa i otworu zbiornika paliwa.

    • Unikaj kontaktu paliwa z oczami i ze skórą.

Uzupełnianie paliwa

TypBenzyna bezołowiowa
Minimalna liczba oktanowa87 (USA) lub 91 (oktany badawcze poza USA)
EtanolNie więcej niż 10% objętościowo
MetanolBrak
MTBE (Eter tert-butylowo-metylowy)Mniej niż 15% objętościowo
OlejNie wolno dodawać do paliwa

Należy stosować wyłącznie czyste, świeże (nie starsze niż 30 dni) paliwo z wiarygodnego źródła.

Important: Aby ograniczyć problemy z uruchamianiem, dodaj do świeżego paliwa środek stabilizujący/dodatek uszlachetniający w ilości wskazanej przez producenta.

Dodatkowe informacje zostały podane w instrukcji obsługi silnika.

Napełnij zbiornik paliwa w sposób pokazany na Rysunek 12.

g230458

Rysunek 12

Sprawdzanie poziomu oleju w silniku

Częstotliwość serwisowaniaProcedura konserwacji
Przed każdym użyciem lub codziennie
  • Sprawdź poziom oleju w silniku, w razie potrzeby dolej oleju.
    		•

    Important: Jeśli poziom oleju w skrzyni korbowej jest zbyt niski lub zbyt wysoki, uruchomienie silnika może spowodować jego uszkodzenie.

    g235721

    Rysunek 13

    Regulacja wysokości uchwytu

    Uchwyt można podnosić lub opuszczać do jednej z 3 pozycji, aby uzyskać najwygodniejsze położenie (Rysunek 14).

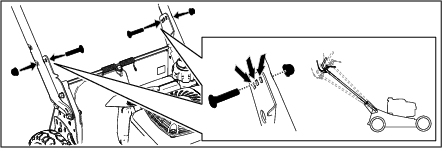

    g412370

    Rysunek 14

    1. Odkręć obie śruby uchwytu i ich nakrętki.

    2. Przesuń uchwyt na pożądaną wysokość.

    3. Zabezpiecz uchwyt wykręconymi wcześniej śrubami i nakrętkami.

    Regulacja wysokości cięcia

    Niebezpieczeństwo

    Podczas regulacji wysokości cięcia Twoje dłonie mogą mieć kontakt z ostrzami, co może doprowadzić do poważnych obrażeń.

    • Przed regulacją wysokości cięcia wyłącz silnik i zaczekaj do zatrzymania wszystkich ruchomych elementów.

    • Regulując wysokość koszenia nie wkładaj palców pod obudowę.

    Ostrożnie

    Jeśli silnik pracował, tłumik może być gorący i spowodować oparzenia.

    Zachowaj odległość od gorącego tłumika.

    Wyreguluj odpowiednio wysokość koszenia. Ustaw wszystkie cztery koła na takiej samej wysokości koszenia (Rysunek 15).

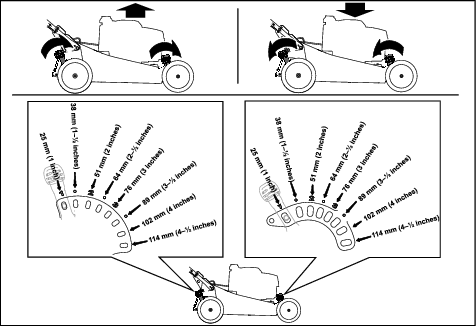

    g234297

    Rysunek 15

    W czasie pracy

    Bezpieczeństwo w czasie pracy

    Ogólne zasady bezpieczeństwa

    • Noś odpowiednią odzież, w tym ochronę oczu, długie spodnie, pełne obuwie robocze z podeszwą antypoślizgową i ochronniki słuchu. Zwiąż włosy, jeśli są długie, i nie noś luźnej odzieży ani długiej biżuterii.

    • Podczas obsługi maszyny zachowaj pełne skupienie. Nie podejmuj żadnych rozpraszających czynności, w przeciwnym razie możesz spowodować obrażenia lub wyrządzić szkody w mieniu.

    • Nie używaj maszyny będąc chorym, zmęczonym lub pod wpływem alkoholu lub narkotyków.

    • Ostrze jest ostre; kontakt z nim może doprowadzić do poważnych obrażeń ciała. Zanim opuścisz stanowisko operatora, wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    • Po zwolnieniu dźwigni sterującej ostrzami silnik powinien się wyłączyć, a ostrze powinno się zatrzymać w ciągu trzech sekund. Jeżeli tak się nie stanie, natychmiast przestań korzystać z maszyny i skontaktuj się z przedstawicielem autoryzowanego serwisu.

    • Nie zezwalaj osobom postronnym na podchodzenie w pobliże obszaru pracy. Nie zezwalaj dzieciom na podchodzenie w pobliże obszaru pracy. Dopilnuj, aby znajdowały się pod opieką osoby dorosłej innej niż operator. Zatrzymaj maszynę, jeśli ktokolwiek wejdzie w obszar pracy.

    • Przed i podczas wykonywania maszyną ruchu do tyłu patrz zawsze w dół i za siebie.

    • Korzystaj z urządzenia tylko przy dobrej widoczności i odpowiednich warunkach pogodowych. Nie używaj maszyny, jeżeli występuje ryzyko wystąpienia wyładowań atmosferycznych.

    • Mokra trawa lub liście mogą doprowadzić do poważnych obrażeń ciała w przypadku poślizgnięcia się na nich i kontaktu z ostrzem. Unikaj koszenia w mokrych warunkach.

    • Zachowaj szczególną ostrożność, zbliżając się do zakrętów z ograniczoną widocznością, krzewów, drzew lub innych obiektów, które mogą ograniczać widoczność.

    • Nie wolno kierować wyrzucanego materiału w kierunku żadnej osoby. Unikaj wyrzucania materiału na ściany lub przeszkody – może się on odbić w Twoją stronę. Przekraczając powierzchnie pokryte żwirem zatrzymaj ostrze(-a).

    • Uważaj na dziury, koleiny, garby, kamienie lub inne ukryte obiekty. Nierówne podłoże może spowodować utratę równowagi lub oparcia dla stóp.

    • Jeśli maszyna uderzy w jakiś przedmiot lub zacznie wibrować, natychmiast wyłącz silnik, odczekaj, aż wszystkie części ruchome się zatrzymają i odłącz przewód świecy zapłonowej przed sprawdzeniem, czy maszyna nie jest uszkodzona. Przed kontynuowaniem pracy przeprowadź wszystkie niezbędne naprawy.

    • Przed opuszczeniem stanowiska operatora wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    • Jeśli silnik pracował, będzie on gorący i może spowodować poważne oparzenia. Zachowuj bezpieczną odległość od rozgrzanego silnika.

    • Uruchamiaj silnik jedynie w dobrze wentylowanych miejscach. Spaliny zawierają tlenek węgla, który jest bezwonną, śmiertelną trucizną.

    • Sprawdzaj często elementy wychwytywacza trawy oraz kanału wyrzutowego pod kątem zużycia lub pogorszenia ich stanu i wymieniaj je w razie potrzeby na oryginalne części Toro.

    Bezpieczeństwo pracy na zboczu

    • Koś zawsze w poprzek zbocza; nigdy w górę lub w dół. Zachowaj szczególną ostrożność, gdy zmieniasz kierunek jazdy na zboczach.

    • Nie wolno kosić na nadmiernie stromych zboczach. Przy słabym oparciu stóp o grunt mogą wystąpić spowodowane ześlizgnięciem się i upadkiem.

    • Zachowaj ostrożność przy koszeniu w pobliżu zboczy, rowów lub nasypów.

    Uruchamianie silnika

    1. Podłącz przewód świecy zapłonowej do świecy zapłonowej.

    2. Otwórz zawór paliwowy (Rysunek 16).

      g024303

      Rysunek 16

      1. Zawór paliwowy

    3. Ustaw dźwignię przepustnicy na SSANIE (A na Rysunek 17).

      Note: Nie używaj ssania, gdy silnik jest rozgrzany.

    4. Przytrzymaj dźwignię sterującą ostrzami przy uchwycie (B na Rysunek 17).

    5. Pociągnij uchwyt rozrusznika linkowego (C na Rysunek 17).

      Note: Ciągnąc za uchwyt rozrusznika mechanicznego, ciągnij go lekko do momentu, aż wyczujesz opór, a następnie pociągnij gwałtownie. Poczekaj, aż linka powoli powróci do uchwytu.

    6. Po uruchomieniu silnika przesuń dźwignię przepustnicy sterowania w położenie SZYBKO (D na Rysunek 17).

    Note: Jeśli maszyna nie uruchamia się mimo kilku prób, skontaktuj się z przedstawicielem autoryzowanego serwisu.

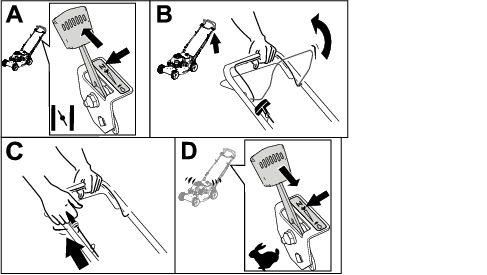

    g412341

    Rysunek 17

    Zatrzymywanie silnika

    Częstotliwość serwisowaniaProcedura konserwacji
    Po każdym zastosowaniu
  • Sprawdź, czy silnik zatrzymuje się w ciągu 3 sekund po zwolnieniu dźwigni sterującej ostrzami.
    		•

    Aby wyłączyć silnik, puść dźwignię sterowania ostrzami.

    Note: Jeśli silnik nie będzie zaraz potem uruchamiany, zamknij zawór paliwowy.

    Important: Po zwolnieniu dźwigni sterującej ostrzem silnik i ostrze powinny zatrzymać się w ciągu 3 sekund. Jeśli nie zatrzymają się prawidłowo, zatrzymaj natychmiast maszynę i skontaktuj się z przedstawicielem autoryzowanego serwisu.

    Obsługa napędu samobieżnego

    Aby użyć napędu trybu samobieżnego, naciśnij dźwignię napędu trybu samobieżnego w kierunku uchwytu i przytrzymaj ją (Rysunek 18).

    g331972

    Rysunek 18

    1. Dźwignia napędu trybu samobieżnego

    Aby wyłączyć napęd trybu samobieżnego, zwolnij dźwignię napędu trybu samobieżnego.

    Note: Maszyna jest wyposażona w sprzęgła jednokierunkowe, które ułatwiają ciągnięcie maszyny do tyłu. Aby odłączyć sprzęgła, konieczne może być popchnięcie urządzenia do przodu o 2,5 cm lub więcej po zwolnieniu dźwigni napędu trybu samobieżnego.

    Recykling ścinków

    Maszyna jest fabrycznie przystosowana do recyklingu ścinków trawy i liści z powrotem na trawnik. Aby przygotować maszynę do recyklingu:

    • Jeśli na maszynie zamontowany jest worek na trawę, zdemontuj go (A na Rysunek 19).

    • Jeśli zaślepka wyrzutu do tyłu nie jest zamontowana, chwyć ją za uchwyt, podnieś tylny deflektor i włóż ją do tunelu wyrzutu w tył tak, aby zatrzask uległ zablokowaniu na miejscu (B na Rysunek 19).

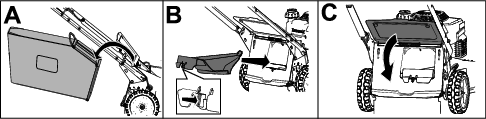

      g236734

      Rysunek 19

    Ostrzeżenie

    Używanie kosiarki z workiem do recyklingu skoszonej trawy bez założonej zaślepki spowoduje, że operator lub osoby postronne mogą zostać uderzone przez wyrzucony przedmiot. Może również wystąpić kontakt z ostrzami. Wyrzucone obiekty lub kontakt z ostrzem mogą spowodować poważne obrażenia ciała lub śmierć.

    Przed rozpoczęciem recyklingu ścinków sprawdź, czy zaślepka wyrzutu do tyłu jest zamontowana. Nie wolno załączać ostrzy, jeśli na kosiarce nie jest zamontowana zaślepka wyrzutu do tyłu lub worek na trawę.

    Workowanie ścinków

    Aby pozbierać ścinki liści z trawnika, użyj worka na trawę.

    Ostrzeżenie

    Ze zużytego worka na trawę mogą być wyrzucane w kierunku operatora lub osób postronnych małe kamienie lub inne podobne odpady, co może skutkować poważnymi obrażeniami ciała lub śmiercią.

    Sprawdzaj często worek na trawę. W przypadku uszkodzenia zamontuj nowy, zamienny worek.

    Ostrzeżenie

    Ostrza są ostre; kontakt z nimi może doprowadzić do poważnych obrażeń ciała.

    Zanim opuścisz stanowisko operatora, wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    Montaż worka na trawę

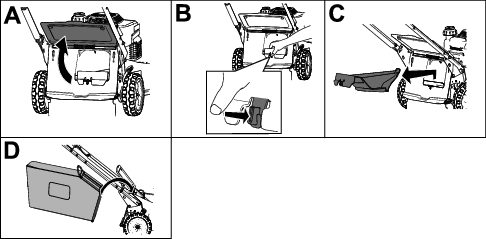

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Podnieś i przytrzymaj w górze tylny deflektor (A na Rysunek 20).

    3. Zdemontuj zaślepkę wyrzutu do tyłu, popychając kciukiem zatrzask w dół i wyciągając zaślepkę z maszyny (B i C na Rysunek 20).

    4. Zamontuj końce drążka worka w wycięciach na podstawie dźwigni i poruszaj workiem do tyłu i przodu, aby sprawdzić, czy drążek jest osadzony na dole obu wycięć (D na Rysunek 20).

    5. Opuść tylny deflektor tak, aby spoczął na worku na trawę.

    g236745

    Rysunek 20

    Demontaż worka na trawę

    Niebezpieczeństwo

    Maszyna może wyrzucać ścinki trawy lub inne przedmioty przez otwór w obudowie. Obiekty wyrzucone ze znaczną siłą mogą spowodować poważne obrażenia ciała lub śmierć operatora lub osób postronnych.

    • Nie uruchamiać silnika bez zaślepki wyrzutu zainstalowanej na kosiarce z wyjętym workiem na trawę.

    • Zabrania się otwierania tylnego deflektora kosiarki przy pracującym silniku.

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Podnieś tylny deflektor.

    3. Zdejmij pręt worka na trawę na worku z wycięć w podstawie uchwytu (A na Rysunek 19).

    4. Załóż zaślepkę wyrzutu (B na Rysunek 19).

    5. Opuść tylny deflektor (C na Rysunek 19).

    Rady związane z posługiwaniem się urządzeniem

    Ogólne wskazówki

    • Przed rozpoczęciem eksploatacji maszyny dokładnie zapoznaj się z informacjami dotyczącymi bezpieczeństwa oraz instrukcją obsługi.

    • Usuń z obszaru patyki, kamienie, kable, gałęzie i inne odpady, w które może uderzyć ostrze, wyrzucając je w powietrze.

    • Nie pozwalaj nikomu, w szczególności dzieciom i zwierzętom, przebywać na terenie pracy.

    • Unikaj uderzania w drzewa, ściany, krawężniki i inne twarde elementy. Nigdy nie koś celowo nad żadnym obiektem.

    • Jeśli maszyna uderzy w jakiś przedmiot lub zacznie wibrować, natychmiast wyłącz silnik, odłącz przewód świecy zapłonowej i sprawdź, czy maszyna nie jest uszkodzona.

    • Dbaj o ostrość ostrza przez cały sezon. Okresowo usuwaj zadziory z ostrza za pomocą pilnika.

    • W razie konieczności wymień ostrze na oryginalne ostrze zamienne firmy Toro.

    • Koś wyłącznie suchą trawę lub liście. Mokra trawa i liście mają tendencję do tworzenia brył w ogródku i powodować zablokowanie maszyny lub zgaśnięcie silnika.

      Ostrzeżenie

      Mokra trawa lub liście mogą doprowadzić do poważnych obrażeń ciała w przypadku poślizgnięcia się na nich i kontaktu z ostrzem.

      Koś wyłącznie w warunkach suchych.

    • Obudowę maszyny należy czyścić od spodu po każdym koszeniu; patrz Czyszczenie dolnej części urządzenia..

    • Dbaj o dobry stan silnika.

    • Należy często czyścić filtr powietrza. Rozdrabnianie powoduje nagromadzenie ścinek i zanieczyszczeń, które zatykają filtr powietrza i redukują wydajność silnika.

    • Aby uzyskać najlepsze rezultaty, ustaw maksymalną prędkość silnika.

      Ostrzeżenie

      Eksploatacja maszyny silnikiem pracującym z prędkością wyższą niż ustawiona fabrycznie może doprowadzić do wyrzutu fragmentów ostrza lub silnika w stronę operatora/osób postronnych i doprowadzić do poważnych obrażeń lub śmierci.

      • Zabrania się zmiany ustawień prędkości silnika.

      • Jeżeli podejrzewasz, że prędkość silnika jest za wysoka (lub wyższa niż normalnie), skontaktuj się z autoryzowanym dealerem firmy Toro.

    Koszenie trawy

    • Trawa rośnie z różną szybkością, w zależności od pory roku. W lecie zaleca się koszenie trawy z ustawieniem na wysokości 64 mm, 76 mm lub 89 mm. Ścinaj za jednym razem tylko około jednej trzeciej źdźbła trawy. Nie koś przy ustawieniu wysokości niższym niż 64 mm, z wyjątkiem sytuacji, gdy trawa jest rzadka lub w okresie późnej jesieni, kiedy wzrost jest spowolniony.

    • Kosząc trawę o wysokości powyżej 15 cm najpierw pracuj przy najwyższym ustawieniu wysokości koszenia i poruszaj się wolniej. Następnie koś przy niższym ustawieniu, aby uzyskać najlepszy wygląd trawy. Jeżeli trawa jest za wysoka, a liście tworzą kępy na trawniku, maszyna może się zatkać i unieruchomić silnik.

    • Zmieniaj kierunek koszenia. Ułatwia to rozrzucanie ścinków na trawniku, zapewniając równomierne użyźnienie.

    Jeśli wygląd trawnika po zakończeniu koszenia jest niezadowalający, spróbuj zastosować jedną z następujących metod:

    • Naostrz ostrze.

    • Podczas koszenia przemieszczaj się wolniej.

    • Zwiększ wysokość koszenia maszyny.

    • Koś trawę częściej.

    • Nakładaj pokosy na siebie zamiast kosić jeden pokos za każdym przejazdem.

    Cięcie liści

    • Po skoszeniu trawy sprawdź, czy trawnik jest częściowo widoczny spod pokrywy ściętych liści. Może być konieczne wykonanie więcej niż jednego przejazdu nad liśćmi.

    • W przypadku lekkiego pokrycia liśćmi, ustaw taką samą wysokość cięcia dla wszystkich kół.

    • Jeśli maszyna nie tnie liści wystarczająco drobno, zmniejsz prędkość koszenia.

    Po pracy

    Bezpieczeństwo po pracy

    Ogólne zasady bezpieczeństwa

    • Przed przystąpieniem do regulacji, serwisowania, czyszczenia lub przed przechowywaniem sprzętu należy zawsze wyłączyć maszynę i zaczekać, aż wszystkie elementy ruchome się zatrzymają, a maszyna ostygnie.

    • Oczyść maszynę z trawy i innych pozostałości, aby zapobiec ewentualnym pożarom. Pamiętaj, aby usunąć rozlany olej lub rozlane paliwo.

    • Nie wolno przechowywać maszyny lub kanistra na paliwo w pobliżu otwartego ognia, iskier lub lamp kontrolnych, takich jak montowane na podgrzewaczu wody lub innych urządzeniach.

    Bezpieczeństwo podczas transportu

    • Zachowaj ostrożność podczas umieszczania maszyny na przyczepie lub zjeżdżania z niej.

    • Zabezpiecz maszynę przed stoczeniem się.

    • Zamknij zawór paliwowy przed załadowaniem maszyny do transportu.

    Czyszczenie dolnej części urządzenia.

    Aby zapewnić optymalną wydajność koszenia, utrzymuj spodnią część obudowy maszyny w czystości. Szczególnie należy zwracać uwagę na utrzymywanie w czystości osłon zabezpieczających (Rysunek 21).

    g240549

    Rysunek 21

    1. Osłony zabezpieczające

    Sposób mycia

    Częstotliwość serwisowaniaProcedura konserwacji
    Po każdym zastosowaniu
  • Usuń ścinki trawy i zanieczyszczenia spod maszyny.
    		•

    Ostrzeżenie

    Maszyna może wyrzucać materiał spod obudowy.

    • Noś osłonę oczu.

    • Gdy silnik jest uruchomiony, należy pozostawać w pozycji roboczej (za uchwytem).

    • Nie dopuszczaj do obszaru pracy osób postronnych.

    1. Ustaw maszynę na równym utwardzonym podłożu w pobliżu węża ogrodowego.

    2. Uruchom silnik.

    3. Przytrzymaj przy dźwigni wąż ogrodowy z włączonym dopływem wody i skieruj strumień wody na ziemię, tuż przed prawym tylnym kołem (Rysunek 22).

      g002275

      Rysunek 22

      1. Prawe tylne koło

      Note: Ostrze wciągnie wodę i wymyje ścinki. Kontynuuj polewanie strumieniem wody, aż spod maszyny przestaną wydostawać się ścinki.

    4. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    5. Zakręć wodę.

    6. Uruchom maszynę i pozostaw ją na kilka minut, aby osuszyć jej spód.

    Oczyszczanie przez skrobanie

    Jeżeli podczas mycia nie zostały usunięte wszystkie zanieczyszczenia, należy je zdrapać.

    1. Odłącz kabel od świecy zapłonowej.

    2. Opróżnij zbiornik paliwa.

      Ostrzeżenie

      Przechylenie maszyny może doprowadzić do wycieku paliwa z gaźnika lub zbiornika. Paliwo jest bardzo łatwopalne i wysoce wybuchowe, a w określonych warunkach może spowodować obrażenia lub szkody w mieniu.

      Należy unikać rozlewania paliwa umożliwiając jego całkowite wypalenie przez silnik lub wysysając je za pomocą ręcznej pompy; zabrania się używania lewarów.

    3. Przechyl kosiarkę w prawo (tak, aby filtr powietrza był skierowany w górę).

    4. Usuń zabrudzenia i ścinki trawy za pomocą skrobaka z twardego drewna. Unikaj zadziorów i ostrych krawędzi.

    5. Przywróć maszynę do położenia roboczego.

    6. Podłącz kabel do świecy zapłonowej.

    Konserwacja

    Zalecany harmonogram konserwacji

    Częstotliwość serwisowaniaProcedura konserwacji
    Po pierwszych 8 godzinach
  • Wymień olej silnikowy.
    		•
    Po pierwszych 25 godzinach
  • Dokręć poluzowane elementy złączne.
    		•
    Przed każdym użyciem lub codziennie
  • Sprawdź poziom oleju w silniku, w razie potrzeby dolej oleju.
  • Ostrze należy regularnie sprawdzać pod kątem zużycia i uszkodzeń.
  • Sprawdź przyspieszacz pod kątem zużycia i uszkodzeń.
  • Sprawdź, czy nie ma poluzowanych ani brakujących elementów złącznych w silniku.
  • Sprawdź, czy nie ma wycieków paliwa lub oleju.
  • Sprawdź lub wyczyść rozrusznik linkowy i ekran wlotu powietrza.
    		•
    Po każdym zastosowaniu
  • Sprawdź, czy silnik zatrzymuje się w ciągu 3 sekund po zwolnieniu dźwigni sterującej ostrzami.
  • Usuń ścinki trawy i zanieczyszczenia spod maszyny.
    		•
    Co 25 godzin
  • Wyczyść piankowy filtr wstępny (częściej podczas pracy w warunkach znacznego zapylenia).
    		•
    Co 40 godzin
  • Oczyść koła jezdne i koła zębate.
    		•
    Co 50 godzin
  • Wymieniaj olej silnikowy (częściej podczas pracy w warunkach znacznego zapylenia).
  • Naostrz lub wymień ostrze.Konserwuj częściej, jeśli ostrze szybko się tępi w szorstkich lub w piaszczystych warunkach.
  • Usuń ścinki trawy nagromadzone pod pokrywą pasa.
    		•
    Co 100 godzin
  • Sprawdź świecę zapłonową, w razie potrzeby ustaw przerwę lub wymień świecę.
  • Dokręć poluzowane elementy złączne.
  • Sprawdź lub wyczyść rozrusznik linkowy i ekran wlotu powietrza.
    		•
    Co 200 godzin
  • Zwróć się do autoryzowanego serwisu silników o sprawdzenie silnika pod kątem szczelności układu paliwowego i/lub pogorszenia stanu elastycznego przewodu paliwowego. W razie potrzeby wymień części.
    		•
    Co 300 godzin
  • Wymieć papierowy filtr powietrza (częściej podczas pracy w warunkach znacznego zapylenia).
  • Oczyść cylinder i żeberka głowicy cylindra.
  • Zwróć się do autoryzowanego serwisu silników o sprawdzenie i ustawienie prędkości obrotowej biegu jałowego silnika.
  • Zwróć się do autoryzowanego serwisu silników o oczyszczenie komory spalania.
  • Zwróć się do autoryzowanego serwisu silników o ustawienie i regulację luzów zaworowych.
  • Zwróć się do autoryzowanego serwisu silników o dotarcie powierzchni gniazd zaworowych.
    		•

    Zasady bezpieczeństwa podczas konserwacji

    • Przed przystąpieniem do regulacji, serwisowania, czyszczenia lub przed przechowywaniem sprzętu należy zawsze wyłączyć maszynę i zaczekać, aż wszystkie elementy ruchome się zatrzymają, a maszyna ostygnie.

    • Przed wykonaniem którejkolwiek z procedur konserwacyjnych odłącz przewód świecy zapłonowej od świecy.

    • Podczas serwisowania maszyny należy stosować rękawice i okulary ochronne.

    • Ostrze jest ostre; kontakt z nim może doprowadzić do poważnych obrażeń ciała. Podczas serwisowania ostrza należy stosować rękawice ochronne. Zabrania się naprawiania lub modyfikowania ostrzy.

    • Nie manipuluj przy urządzeniach zabezpieczających. Regularnie sprawdzaj prawidłowość ich działania.

    • Wywrócenie maszyny może spowodować wyciek paliwa. Paliwo jest łatwopalne, ma właściwości wybuchowe i może spowodować obrażenia ciała. Poczekaj, aż pracujący silnik zgaśnie z braku paliwa lub usuń je pompką ręczną; nigdy nie odciągaj paliwa przez wyssanie przez rurkę.

    • Dla zagwarantowania optymalnej wydajności maszyny stosuj wyłącznie części zamienne/akcesoria zalecane przez firmę Toro. Części zamienne i akcesoria wykonane przez innych producentów mogą być niebezpieczne. Stosowanie ich mogłoby unieważnić gwarancję na produkt.

    Konserwacja filtra powietrza

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 25 godzin
  • Wyczyść piankowy filtr wstępny (częściej podczas pracy w warunkach znacznego zapylenia).
    		•
    Co 300 godzin
  • Wymieć papierowy filtr powietrza (częściej podczas pracy w warunkach znacznego zapylenia).
    		•

    Important: Zabrania się eksploatacji silnika bez założonego filtra powietrza – doprowadzi to do poważnego uszkodzenia silnika.

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Odłącz kabel od świecy zapłonowej.

    3. Usuń pokrywę i oczyść ją dokładnie (Rysunek 23).

      g005347

      Rysunek 23

      1. Pokrywa
      2. Piankowy filtr wstępny i papierowy filtr powietrza
      3. Podstawa filtra powietrza

    4. Wyjmij z podstawy filtra powietrza piankowy filtr wstępny i filtr papierowy powietrza (Rysunek 23).

    5. Wyjmij piankowy filtr wstępny i filtr papierowy powietrza. Umyj piankowy filtr wstępny w wodzie z delikatnym środkiem czyszczącym i dokładnie osusz.

    6. Sprawdź filtr papierowy. Wymień, jeżeli jest uszkodzony lub nadmiernie zabrudzony.

      Important: Zabrania się czyszczenia filtra papierowego.

    7. Zamontuj piankowy filtr wstępny w filtrze papierowym powietrza.

    8. Zamontuj piankowy filtr wstępny i filtr papierowy powietrza w podstawie filtra powietrza.

    9. Zamontuj pokrywę.

    Wymiana oleju silnikowego

    Częstotliwość serwisowaniaProcedura konserwacji
    Po pierwszych 8 godzinach
  • Wymień olej silnikowy.
    		•
    Co 50 godzin
  • Wymieniaj olej silnikowy (częściej podczas pracy w warunkach znacznego zapylenia).
    		•

    Przed wymianą oleju uruchom silnik na kilka minut, aby go rozgrzać. Rozgrzany olej łatwiej wypływa i zawiera więcej zanieczyszczeń.

    Specyfikacja oleju silnikowego

    Ilość oleju silnikowego0,65 litra bez filtra oleju; 0,85 litra z filtrem oleju
    Lepkość olejuOlej smarowy klasy SAE 30 lub SAE 10W-30 z detergentami
    Klasa serwisowa APISJ lub wyższa

    * Po spuszczeniu oleju w skrzyni korbowej zostaje pewna ilość szczątkowa. Nie napełniaj skrzyni korbowej olejem w ilości równej jej pojemności. Napełniaj skrzynię korbową olejem zgodnie z poniższym opisem.

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Odłącz kabel od świecy zapłonowej.

    3. Opróżnij zbiornik paliwa.

    4. Umieść odpowiedni pojemnik na usuwany olej pod wskaźnikiem poziomu/spustem oleju.

    5. Oczyść wskaźnik poziomu.

    6. Usuń wskaźnik poziomu, obracając nasadkę w lewo i wyciągając go.

    7. Przechyl kosiarkę w prawo (tak, aby filtr oleju był skierowany w górę), aby olej spływał do pojemnika.

    8. Po spuszczeniu oleju ustaw kosiarkę ponownie w położeniu roboczym.

    9. Napełnij skrzynię korbową nowym olejem do właściwego poziomu, wskazywanego przez wskaźnik poziomu; patrz Wlewanie oleju do silnika.

    10. Wsuń wskaźnik poziomu do wlewu i dokręć go (w prawo).

    Serwisowanie świecy zapłonowej

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 100 godzin
  • Sprawdź świecę zapłonową, w razie potrzeby ustaw przerwę lub wymień świecę.
    		•

    Należy korzystać ze świec NGK BPR5ES lub ich odpowiednika.

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Odłącz kabel od świecy zapłonowej.

    3. Wyczyść obszar wokół świecy zapłonowej.

    4. Wyjmij świecę zapłonową z głowicy cylindra.

      Important: Wymień, jeśli świeca jest pęknięta lub zanieczyszczona. Nie czyść elektrod, ponieważ drobne zanieczyszczenia, które dostaną się do cylindra, mogą uszkodzić silnik.

    5. Ustaw przerwę na świecy na 0,76 mm; patrz Rysunek 24.

      g000533

      Rysunek 24

      1. Izolator elektrody środkowej
      2. Elektroda boczna
      3. Przerwa (nie w skali)

    6. Ostrożnie załóż świecę ręcznie (aby uniknąć przekoszenia gwintu), dokręcając do wyczuwalnego ręką oporu.

    7. Dokręć świecę z momentem 23 N∙m.

      Important: Zbyt luźno dokręcona świeca może prowadzić do przegrzania i uszkodzenia silnika, a zbyt mocno dokręcona może uszkodzić gwint w głowicy cylindra.

    8. Podłącz kabel do świecy zapłonowej.

    Regulacja napędu samobieżnego

    Jeżeli nowa kosiarka nie włącza trybu samobieżnego lub powoli porusza się do przodu, należy wyregulować linkę napędu.

    1. Przesuń maszynę na zewnątrz i na utwardzonej powierzchni w pobliżu solidnej ściany, zapobiegającej przesuwaniu się kosiarki do przodu podczas pracy silnika.

    2. Ustaw kosiarkę przednimi oponami do ściany.

      Note: Upewnij się, czy miejsce jest należycie wentylowane i wolne od zanieczyszczeń, które mogą być wyrzucane przez kosiarkę.

    3. Ustaw trzeci bieg.

    4. Uruchom silnik (patrz Uruchamianie silnika).

    5. Pociągnij dźwignię sterowania układu samobieżnego do uchwytu.

      Note: Koła powinny zacząć się obracać, gdy dźwignia sterowania układu samobieżnego zaczyna stykać się uchwytem.

    6. Wyłącz silnik.

    7. Jeśli trzeba wyregulować kosiarkę, wykonaj następujące czynności:

      • Jeżeli koła nie obracają się przy włączonej dźwigni sterowania układu samobieżnego, pasek napędowy jest za luźny. Obróć pokrętło regulacji napędu kół (Rysunek 25) w prawo o 1 obrót i powtórz czynności od 4 do 6.

        g024465

        Rysunek 25

        1. Pokrętło regulacji napędu kół

      • Jeżeli koła obracają się, zanim włączona zostanie dźwignia sterowania układu samobieżnego, pasek napędowy jest za ciasny. Obróć pokrętło regulacji napędu kół (Rysunek 25) w lewo o 1 obrót i powtórz czynności od 4 do 6.

    8. Gdy pasek napędowy jest nowy, obróć pokrętło regulacji linki napędu w prawo o 1 dodatkowy obrót, aby umożliwić normalne rozciąganie się paska w okresie docierania.

      Note: Krok ten można pominąć w przypadku regulacji używanego paska.

    Konserwacja ostrza

    Zawsze koś ostrym ostrzem. Ostre ostrze kosi czysto, bez rozdzierania ani rozdrabniania trawy.

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Odłącz kabel od świecy zapłonowej.

    3. Zamknij zawór paliwowy, przesuwając dźwignię zaworu w lewo.

    4. Opróżnij zbiornik paliwa.

    5. Przechyl kosiarkę w prawo (tak, aby filtr powietrza był skierowany w górę), jak pokazano w Rysunek 26.

      g024253

      Rysunek 26

      1. Ostrze
      2. Przyspieszacz
      3. Śruba i podkładka zabezpieczająca ostrza

    Sprawdzanie ostrza

    Częstotliwość serwisowaniaProcedura konserwacji
    Przed każdym użyciem lub codziennie
  • Ostrze należy regularnie sprawdzać pod kątem zużycia i uszkodzeń.
    		•

    Dokładnie zbadaj ostrość i zużycie ostrza, szczególnie w miejscach styku części płaskich z zakrzywionymi (Rysunek 27A). Ponieważ piasek i materiał ścierny może zużyć metal łączący płaskie i zakrzywione części ostrza, należy sprawdzać ostrze przed użyciem urządzenia. W przypadku pojawienia się wyżłobienia lub zużycia (Rysunek 27B i Rysunek 27C) ostrze należy wymienić; patrz Demontaż ostrza.

    g002278

    Rysunek 27

    1. Żagielek
    2. Płaska część ostrza
    3. Zużycie
    4. Utworzone wyżłobienie

    Note: Aby uzyskać najlepszą wydajność, przez rozpoczęciem sezonu koszenia zamontuj nowe ostrze. W ciągu roku konserwuj krawędź tnącą przez spiłowanie pilnikiem małych wyszczerbień.

    Niebezpieczeństwo

    Uszkodzone lub zużyte ostrze może się złamać, a jego kawałki mogą być wyrzucone w kierunku operatora lub osób postronnych, powodując poważne obrażenia ciała lub śmierć.

    • Regularnie sprawdzaj ostrze pod kątem zużycia i uszkodzeń.

    • Wymieniaj zużyte lub uszkodzone ostrza.

    Sprawdzanie przyspieszacza

    Częstotliwość serwisowaniaProcedura konserwacji
    Przed każdym użyciem lub codziennie
  • Sprawdź przyspieszacz pod kątem zużycia i uszkodzeń.
    		•

    Uważnie sprawdź przyspieszacz pod kątem nadmiernego zużycia (Rysunek 28). Ponieważ piasek i materiały ścierne mogą spowodować zużycie metalu (zwłaszcza na obszarze oznaczonym jako element 2 na Rysunek 28), należy sprawdzać przyspieszacz przed użyciem urządzenia. W razie zauważenia, że występ na przyspieszaczu zużył się, tworząc ostrą krawędź, lub pojawiło się pęknięcie, wymień przyspieszacz.

    g027496

    Rysunek 28

    1. Przyspieszacz
    2. Obszar zużycia
    3. Występ
    4. Powstanie pęknięcia

    Ostrzeżenie

    Uszkodzony lub zużyty przyspieszacz może się odłamać, a jego kawałki mogą zostać wyrzucone w kierunku operatora lub osób postronnych, powodując poważne obrażenia ciała lub śmierć.

    • Regularnie sprawdzaj przyspieszacz pod kątem zużycia i uszkodzeń.

    • Wymieniaj zużyty lub uszkodzony przyspieszacz.

    Demontaż ostrza

    1. Złap koniec ostrza przez szmatkę lub grube rękawice.

    2. Odkręć śrubę ostrza i zdejmij podkładkę zabezpieczającą, przyspieszacz i ostrze (Rysunek 27).

    Ostrzenie ostrza

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 50 godzin
  • Naostrz lub wymień ostrze.Konserwuj częściej, jeśli ostrze szybko się tępi w szorstkich lub w piaszczystych warunkach.
    		•

    Spiłuj górną część ostrza, aby utrzymać jego pierwotny kąt cięcia (Rysunek 29A) i promień wewnętrzny krawędzi tnącej (Rysunek 29B). Ostrze zachowa wyważenie, jeśli usuwać się będzie tą samą ilość materiału z obu krawędzi tnących.

    g002279

    Rysunek 29

    1. Ostrz ostrze tylko pod tym kątem.
    2. Tutaj zachowaj pierwotny promień.

    Wyważanie ostrza

    1. Sprawdź wyważenie ostrza, umieszczając otwór środkowy ostrza nad gwoździem lub śrubokrętem zaciśniętym poziomo w imadle (Rysunek 30).

      g002280

      Rysunek 30

      Note: Stan wyważenia można również sprawdzić za pomocą dostępnych w handlu wyważarek ostrza.

    2. Jeśli koniec ostrza obraca się ku dołowi, spiłuj ten koniec (a nie krawędź tnącą ani koniec w pobliżu krawędzi tnącej) tak, aby żaden koniec ostrza nie opadał.

    Montaż ostrza

    1. Zamontuj ostre, wyważone ostrze Toro, przyspieszacz, podkładkę zabezpieczającą i przykręć śrubę ostrza. Prawidłowo zamontowany żagielek ostrza powinien być skierowany w kierunku górnej części obudowy kosiarki.

      Note: Dokręć śrubę ostrza z momentem 82 N∙m.

      Ostrzeżenie

      Eksploatacja kosiarki bez zamontowanego przyspieszacza może spowodować wyginanie się, zgięcie bądź złamanie ostrza, powodując poważne obrażenia ciała lub śmierć użytkownika lub osób postronnych.

      Nie używaj kosiarki bez zamontowanego przyspieszacza.

    2. Przywróć maszynę do położenia roboczego.

    Usuwanie zanieczyszczeń nagromadzonych pod pokrywą pasa

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 50 godzin
  • Usuń ścinki trawy nagromadzone pod pokrywą pasa.
    		•

    1. Wyłącz silnik i zaczekaj, aż wszystkie ruchome części się zatrzymają.

    2. Odłącz kabel od świecy zapłonowej.

    3. Zdejmij osłonę paska (Rysunek 31) z obudowy kosiarki.

      g024255

      Rysunek 31

      1. Pokrywa pasa

    4. Zdejmij pokrywę i wyszczotkuj wszystkie zanieczyszczenia w okolicy pasa.

    5. Zakładanie pokrywy paska.

    6. Podłącz kabel do świecy zapłonowej.

    Czyszczenie kół

    Częstotliwość serwisowaniaProcedura konserwacji
    Co 40 godzin
  • Oczyść koła jezdne i koła zębate.
    		•

    1. Zdemontuj tylne koła i wyczyść z zanieczyszczeń obszar kół jezdnych i kół zębatych.

      g033535

      Rysunek 32

      1. Koła zębate

    2. Po czyszczeniu posmaruj koła zębate niewielką ilością środka zapobiegającego zapiekaniu.

    Note: Jeżeli maszyna jest użytkowana w ciężkich warunkach, należy czyścić koła częściej niż jest to zalecane, gdyż pozwoli to wydłużyć żywotność kół zębatych.

    Note: Aby chronić uszczelnienia łożysk, należy unikać kierowania strumienia wody pod wysokim ciśnieniem bezpośrednio na łożyska.

    Przechowywanie

    Aby przygotować urządzenie do przechowywania poza sezonem, wykonaj zalecane czynności konserwacyjne; patrz .

    Przechowuj maszynę w chłodnym, czystym i suchym miejscu. Nakryj maszynę celem jej zabezpieczenia i utrzymania w czystości.

    Bezpieczeństwo przy przechowywaniu

    Przed przystąpieniem do regulacji, serwisowania, czyszczenia lub przed przechowywaniem sprzętu należy zawsze wyłączyć maszynę i zaczekać, aż wszystkie elementy ruchome się zatrzymają, a maszyna ostygnie.

    Przygotowanie układu paliwowego

    Przed umieszczeniem kosiarki w miejscu przechowywania opróżnij zbiornik paliwa przy ostatnim koszeniu.

    1. Uruchom kosiarkę i zaczekaj, aż silnik wyłączy się z powodu braku paliwa.

    2. Podaj paliwo do silnika i uruchom go ponownie.

    3. Uruchom silnik i poczekaj, aż sam się wyłączy. Silnik będzie dostatecznie suchy, kiedy nie będzie można go uruchomić.

    Przygotowanie silnika

    1. Kiedy silnik będzie jeszcze ciepły, wymień olej w skrzyni korbowej; patrz Wymiana oleju silnikowego.

    2. Wyjmij świecę zapłonową.

    3. Z pojemnika z olejem dolej 30 ml oleju silnikowego do skrzyni korbowej silnika, wlewając go przez otwór świecy zapłonowej.

    4. Obróć silnik powoli kilka razy, ciągnąc za uchwyt rozrusznika linkowego, aby rozprowadzić olej w całej skrzyni korbowej silnika.

    5. Załóż świecę zapłonową, ale nie podłączaj do niej przewodu.

    Informacje ogólne

    1. Wyczyść spód maszyny; patrz Czyszczenie dolnej części urządzenia..

    2. Usuń zabrudzenia i sieczkę z cylindra, żeberek głowicy cylindra i obudowy dmuchawy.

    3. Usuń ścinki trawy, zanieczyszczenia i zabrudzenia z zewnętrznych części, osłony i górnej części kosiarki.

    4. Sprawdź stan ostrza; patrz (Sprawdzanie ostrza).

    5. Sprawdź stan przyspieszacza; patrzSprawdzanie przyspieszacza.

    6. Przeprowadź serwis filtra powietrza; patrz Konserwacja filtra powietrza.

    7. Dokręć wszystkie nakrętki, śruby i wkręty.

    8. Pomaluj miejsca zardzewiałe lub takie, w których odprysnął lakier, lakierem dostępnym u przedstawiciela autoryzowanego serwisu.

    Przygotowanie maszyny po przechowywaniu

    1. Sprawdź i dokręć wszystkie mocowania.

    2. Wykręć świecę zapłonową i szybko zakręć silnikiem, używając rozrusznika, aby wydmuchać nadmiar oleju z cylindra.

    3. Oczyść lub wymieć świecę zapłonową, jeśli jest pęknięta, uszkodzona lub zużyte są elektrody.

    4. Zainstaluj świecę; patrz Serwisowanie świecy zapłonowej.

    5. Wykonaj wszystkie wymagane procedury konserwacji; patrz .

    6. Uzupełnij paliwo w zbiorniku świeżym paliwem.

    7. Sprawdź poziom oleju w silniku.

    8. Podłącz kabel do świecy zapłonowej.
