Resirkuleringssett

GrandStand®-gressklipper med 122 cm TURBO FORCE®-klippeenhet med bakutslipp

Model No. 145-3495-Serial No. and Up

Sikkerhet

Bakutslipp eller kverning

Advarsel

Hvis ikke gressavlederen sitter på plass, vil du selv eller andre risikere å komme i kontakt med knivbladet eller gjenstander som blir slengt opp i luften. Kontakt med gressklipperknivblad som roterer og gjenstander som slynges opp i luften, kan føre til at noen blir alvorlig skadet eller drept.

  • Fjern aldri gressvernet fra gressklipperen fordi gressvernet leder materiale ned mot bakken. Hvis gressvernet blir skadet, må det skiftes ut omgående.

  • Hold hender og føtter borte fra undersiden av gressklipperen.

  • Du må aldri prøve å rengjøre utslippsområdet eller knivbladene på klippeenheten med mindre du aktiverer parkeringsbremsen, deaktiverer kraftuttaket (PTO), slår av motoren, fjerner tenningsnøkkelen og venter på at all bevegelse stopper. Trekk også ledningen av tennpluggen(e).

Påse at gressklipperen har det bakre gressvernet som sprer det klipte gresset bakover og ned mot bakken når den er i bakutslippsmodus.

For å kverne gresset må du installere skjermene på klippeenheten som beskrevet i disse prosedyrene.

Montering

Note: Resirkuleringskniver (selges separat) kreves for å montere dette settet. Se delekatalogen for maskinen din.

Klargjøre gressklipperen

Note: Fastslå hva som er høyre og venstre side på maskinen, ved å stå i normal arbeidsstilling.

  1. Parker maskinen på en jevn flate.

  2. Koble fra drivverkene og kraftuttaket.

  3. Slå av maskinen og ta ut nøkkelen.

  4. Vent til alle bevegelige deler har stanset.

  5. Kun for elektriske modeller:Vri batterifrakoblingsbryteren til AV-posisjonen.

  6. Rengjør klippeenheten grundig. Fjern alt rusk for å sikre at skjermene sitter tett inntil klippeenheten.

  7. Reparer alle bøyde eller skadde områder av klippeenheten og erstatt eventuelle manglende eller skadde deler.

Åpne motorvernet og fjerne verneplateforlengelsen (kun for gassmodeller)

Åpne motorvernet

  1. Fjern bolten og skuldermutteren som fester motorvernet på verneplateforlengelsen (Figur 1).

    g279539

    Figur 1

    1. Bolt og skuldermutter
    2. Motorvern

  2. Roter motorvernet fremover som vist i Figur 2.

    g279542

    Figur 2

Koble fra tennpluggledningen

Koble tennpluggledningen fra tennpluggen.

Fjerne verneplateforlengelsen

  1. Fjern de to boltene (5/16 x 1 tomme) og remvernet (Figur 3).

    g279540

    Figur 3

    1. Bolt (5/16 x 1 tomme)
    2. Remvern

  2. Fjern sekskantmutteren (5/16 tomme) som fester verneplateforlengelsen til låseboltene (Figur 4). Fjern verneplateforlengelsen.

    g288411

    Figur 4

    1. Sekskantmutter (5/16 tomme)
    2. Forlengelsesvern
    3. Mutter (5/16)
    4. Låsebolt (5/16 x 4 tommer)

Fjerne venstre remdeksel (kun for gassmodeller)

  1. Fjern de to flenshodeskruene som fester remstrammerdekslet til venstre remdeksel, og fjern remstrammerdekslet (Figur 5).

    g270487

    Figur 5

    1. Flenshodeskruer (¼ x ⅝ tomme)
    2. Remstrammerdeksel
    3. Venstre remdeksel

  2. Fjern bolten som fester remdekslets flenser som vist i Figur 6.

    g270486

    Figur 6

    1. Høyre remdeksel
    2. Flens (venstre remdeksel)
    3. Flenshodeskrue (venstre og høyre remdeksel)

  3. Fjern de to låseskruene og to låsemutterne som fester venstre CE-deksel til venstre remdeksel (Figur 7).

    g270474

    Figur 7

    1. Låsebolt
    2. Venstre CE-deksel
    3. Venstre remdeksel
    4. Flenslåsemutter

  4. Fjern de tre boltene som fester det venstre remdekslet til maskinen, og fjern dekslet (Figur 8).

    g270488

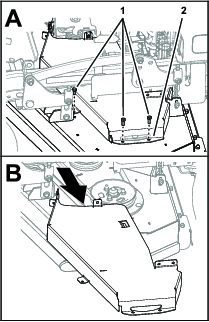

    Figur 8

    1. Bolter
    2. Venstre remdeksel

Demontere de eksisterende knivene

Advarsel

Knivene er skarpe. Hvis du kommer i kontakt med et skarpt blad, kan du bli alvorlig skadet.

Bruk hansker, eller legg en fille rundt de skarpe kantene på kniven.

  1. Løft maskinen slik at du får tilgang til bunnen av klippeenheten.

  2. Fjern de eksisterende knivene fra spindlene. Se brukerhåndboken til maskinen.

Bore hull i klippeenheten

Advarsel

Bruk av drill uten egnede vernebriller kan føre til at det kommer rusk inn i øynene og forårsake skade.

Bruk alltid vernebriller når du borer.

  1. Kun for elektriske modeller: Bor de ti pilothullene i klippeenheten med en diameter på 9,8 mm som vist nedenfor.

    g453175

    Figur 9

    1. Hull for høyre skjerm
    2. Hull for høyre gresskaster
    3. Hull for midtre gresskaster
    4. Hull for venstre gresskaster
    5. Hull for venstre skjerm
    6. Hull for venstre skjerm
    7. Hull for høyre skjerm

  2. Kun for gassmodeller: Bor de ni pilothullene i klippeenheten med en diameter på 9,8 mm som vist nedenfor.

    g453176

    Figur 10

    1. Hull for høyre skjerm
    2. Hull for høyre gresskaster
    3. Hull for midtre gresskaster
    4. Hull for venstre gresskaster
    5. Hull for venstre skjerm
    6. Hull for venstre skjerm

  3. Bor de to pilothullene med en diameter på 8,23 mm som vist nedenfor.

    g453178

    Figur 11

    1. Hull for midtre skjerm

Montere skjermstøttene

Deler som er nødvendige for dette trinnet:

Venstre skjermstøtte1
Midtre/høyre skjermstøtte2
Flensbolt med sekskanthode (5/16 x ¾ tomme)2
Flensmutter (5/16 tomme)6
Låsebolt (5/16 x 1¼ tomme)4

  1. Fjern de to ytre låseboltene (5/16 x ⅞ tomme) og de fire ytre låsemutterne (5/16 tomme) som fester avlederbraketten til klippeenheten.

    g453182

    Figur 12

    1. Låsebolt (5/16 x ⅞ tomme)
    2. Låsemutter (5/16 tomme)
    3. Avlederbrakett

  2. Fest de venstre og høyre skjermstøttene til avlederbraketten og klippeenheten med fire låsebolter (5/16 x 1¼ tomme) og fire flensmuttere (5/16 tomme) som vist i Figur 13.

  3. Fest den midtre skjermstøtten til klippeenheten med to flensbolter med sekskanthode (5/16 x ¾ tomme) og to flensmuttere (5/16 tomme), som vist i Figur 13.

    g453180

    Figur 13

    1. Høyre skjerm
    2. Midtre skjerm
    3. Venstre skjerm
    4. Flensmutter (5/16 tomme)
    5. Låsebolt (5/16 x 1¼ tomme)
    6. Flensbolt med sekskanthode (5/16 x ¾ tomme)
    7. Flensmutter (5/16 tomme)

Montere skjermene (kun for gassmodeller)

Deler som er nødvendige for dette trinnet:

Venstre skjerm1
Midtre skjerm1
Høyre skjerm1
Skjermplateadapterne1
Låsebolt (⅜ x 1 tomme)10
Låsemutter (⅜ tomme)10

Monter skjermene løst for å rette dem inn med alle hullene i klippeenheten (Figur 14).

  1. Plasser den høyre skjermen på klippeenheten.

  2. Fest løst den høyre skjermstøtten til den høyre utslippsplaten med én låsebolt (⅜ x 1 tomme) og én låsemutter (3/8 tomme), som vist i Figur 14.

  3. Fest høyre skjerm til skjermplateadapteren løst med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 14.

  4. Fest skjermplateadapteren til høyre klippeenhetfordeler løst med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 14.

  5. Plasser den venstre skjermen på klippeenheten.

  6. Fest løst den venstre skjermen til den venstre utslippsplaten med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 14.

  7. Fest løst den venstre skjermen til den venstre skilleplaten for klippeenheten og den venstre skjermstøtten med to låsebolter (⅜ x 1 tomme) og to låsemuttere (⅜ tomme), som vist i Figur 14.

  8. Plasser den midtre skjermen på klippeenheten.

  9. Fest løst den midtre skjermen til de høyre og venstre skilleplatene for klippeenheten og den midtre skjermstøtten med tre låsebolter (⅜ x 1 tomme) og tre låsemuttere (⅜ tomme), som vist i Figur 14.

  10. Stram til alle låsemutterne.

    g453260

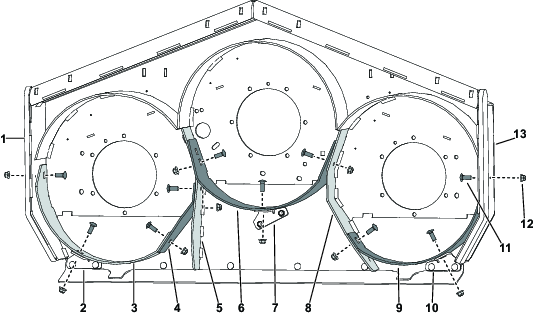

    Figur 14

    1. Høyre utslippsplate
    2. Høyre skjermstøtte
    3. Høyre skjerm
    4. Skjermplateadapterne
    5. Høyre skilleplate for klippeenhet
    6. Midtre skjerm
    7. Midtre skjermstøtte
    8. Venstre skilleplate for klippeenhet
    9. Venstre skjerm
    10. Venstre skjermstøtte
    11. Låsemutter (⅜ tomme)
    12. Låsebolt (⅜ x 1 tomme)
    13. Venstre utslippsplate

Montere skjermene (kun for elektriske modeller)

Deler som er nødvendige for dette trinnet:

Venstre skjerm1
Midtre skjerm1
Høyre skjerm1
Låsebolt (⅜ x 1 tomme)9
Låsemutter (⅜ tomme)9

Monter skjermene løst for å rette dem inn med alle hullene i klippeenheten (Figur 15).

  1. Plasser den høyre skjermen på klippeenheten.

  2. Fest løst den høyre skjermstøtten til den høyre utslippsplaten med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 15.

  3. Fest høyre skjerm til skjermplateadapteren løst med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 15.

  4. Fest løst den høyre skjermstøtten til skilleplaten for klippeenheten og høyre skjermstøtte med to låsebolter (⅜ x 1 tomme) og to låsemuttere (⅜ tomme), som vist i Figur 15.

  5. Plasser den venstre skjermen på klippeenheten.

  6. Fest løst den venstre skjermen til den venstre utslippsplaten med én låsebolt (⅜ x 1 tomme) og én låsemutter (⅜ tomme), som vist i Figur 15.

  7. Fest løst den venstre skjermen til den venstre skilleplaten for klippeenheten og den venstre skjermstøtten med to låsebolter (⅜ x 1 tomme) og to låsemuttere (⅜ tomme), som vist i Figur 15.

  8. Plasser den midtre skjermen på klippeenheten.

  9. Fest løst den midtre skjermen til de høyre og venstre skilleplatene for klippeenheten og den midtre skjermstøtten med tre låsebolter (⅜ x 1 tomme) og tre låsemuttere (⅜ tomme), som vist i Figur 15.

  10. Stram til alle låsemutterne.

    g453273

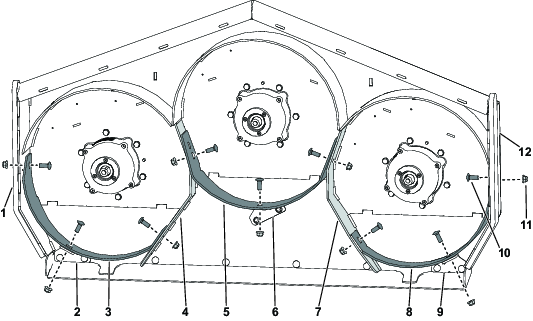

    Figur 15

    1. Høyre utslippsplate
    2. Høyre skjermstøtte
    3. Høyre skjerm
    4. Høyre skilleplate for klippeenhet
    5. Midtre skjerm
    6. Midtre skjermstøtte
    7. Venstre skilleplate for klippeenhet
    8. Venstre skjerm
    9. Venstre skjermstøtte
    10. Låsemutter (⅜ tomme)
    11. Låsebolt (⅜ x 1 tomme)
    12. Venstre utslippsplate

Montere gresskasterne

Deler som er nødvendige for dette trinnet:

Gresskaster3
Låsebolt (⅜ x 1 tomme)6
Låsemutter (⅜ tomme)6

Fest de tre gresskasterne til klippeenheten med seks låsebolter (⅜ x 1 tomme) og seks låsemuttere (⅜ tomme) som vist i Figur 16.

g453274

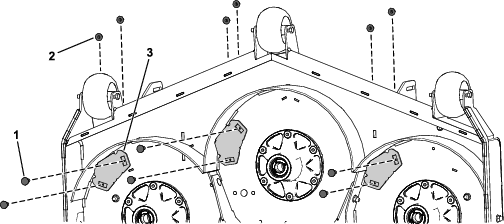

Figur 16

  1. Låsebolt (⅜ x 1 tomme)
  2. Låsemutter (⅜ tomme)
  3. Gresskaster

Montere de nye knivene

Deler som er nødvendige for dette trinnet:

Resirkuleringsknivblad (selges separat)3

Advarsel

Knivene er skarpe. Hvis du kommer i kontakt med et skarpt blad, kan du bli alvorlig skadet.

Bruk hansker, eller legg en fille rundt de skarpe kantene på kniven.

Se brukerhåndboken for instruksjoner om hvordan du monterer knivene.

Montere venstre remdeksel (kun for gassmodeller)

  1. Monter venstre remdeksel til klippeenheten med de tre boltene som tidligere ble fjernet.

    g270503

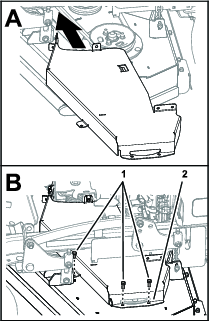

    Figur 17

    1. Bolter
    2. Venstre remdeksel

  2. Monter venstre CE-deksel til venstre remdeksel med de to låseboltene og to låsemutterne som tidligere ble fjernet.

    g270474

    Figur 18

    1. Låsebolt
    2. Venstre CE-deksel
    3. Venstre remdeksel
    4. Flenslåsemutter

  3. Fest remdekselflensene med flenshodeskruen som tidligere ble fjernet.

    g270486

    Figur 19

    1. Høyre remdeksel
    2. Flens (venstre remdeksel)
    3. Flenshodeskrue (venstre og høyre remdeksel)

  4. Monter strammerdekslet til venstre remdeksel med de to flenshodeskruene som tidligere ble fjernet.

    g270487

    Figur 20

    1. Flenshodeskruer (¼ x ⅝ tomme)
    2. Remstrammerdeksel
    3. Venstre remdeksel

Montere verneplateforlengelsen og lukke motorvernet (kun for gassmodeller)

Montere verneplateforlengelsen

  1. Monter det bakre vernet som vist i Figur 21. Trekk til mutterne med et moment på 20–25 Nm.

    g288411

    Figur 21

    1. Sekskantmutter (5/16 tomme)
    2. Forlengelsesvern
    3. Mutter (5/16)
    4. Låsebolt (5/16 x 4 tommer)

  2. Monter remvernet som vist i Figur 22. Trekk til boltene med et moment på 20–25 Nm.

    g279540

    Figur 22

    1. Bolt (5/16 x 1 tomme)
    2. Remskydd

Koble til tennpluggkabelen

Koble tennpluggledningen til tennpluggen.

Lukke motorvernet

  1. Roter motorvernet tilbake som vist i Figur 23.

    g279543

    Figur 23

  2. Fest motorvernet til forlengelsesvernet med bolten og skuldermutteren, som vist i Figur 24.

    g279539

    Figur 24

    1. Bolt og skuldermutter
    2. Motorvern

Konvertere klippeenheten for drift med bakutslipp

Deler som er nødvendige for dette trinnet:

Flenshodebolt (⅜ x 1 tomme)8

Klargjøre for fjerning av resirkuleringssettet

  1. Klargjør klippeenheten. Se Klargjøre gressklipperen.

  2. Kun for gassmodeller: Fjern vernet og det venstre remdekslet. Se Åpne motorvernet og fjerne verneplateforlengelsen (kun for gassmodeller) og Fjerne venstre remdeksel (kun for gassmodeller).

  3. Fjern resirkuleringsknivbladene. Se brukerhåndboken for maskinen.

Fjerne gresskasterne

Reverser trinnene i Montere gresskasterne og monter nye flensehodebolter (⅜ x 1 tomme) og låsemutterne (⅜ tomme) du fjernet tidligere, der du fjernet gresskasterne.

Fjerne skjermene

Reverser trinnene i Montere skjermene (kun for gassmodeller) eller Montere skjermene (kun for elektriske modeller), og monter nye flensehodebolter (⅜ x 1 tomme) og låsemutterne (⅜ tomme) du fjernet tidligere, der du fjernet skjermene.

Fjerne skjermstøttene

Reverser trinnene i Montere skjermstøttene, og monter de tidligere fjernede låseboltene (5/16 x 7/8 tomme) og låsemutterne (5/16 tomme) der du fjernet skjermstøttene.

Fullføre konvertering av klippeenheten for drift med bakutslipp

  1. Monter knivbladene som ikke kan resirkuleres. Se brukerhåndboken for maskinen.

  2. Kun for gassmodeller: Monter remdekslet og vernet, se Montere venstre remdeksel (kun for gassmodeller) og Montere verneplateforlengelsen og lukke motorvernet (kun for gassmodeller).

Bruk

Velge riktig klippehøyde

Klipp omtrent 2,5 cm eller ikke mer enn en tredjedel av gresstrået når du klipper. I svært frodig og tett gress kan det hende at du må heve klippehøyden eller skifte klippeenheten til bakutslipp.

Klippe under ekstreme forhold

Luft er nødvendig for å klippe og klippe restene på nytt i gressklipperhuset, så ikke still klippehøyden for lavt og la ikke huset bli helt omgitt av uklippet gress. Prøv alltid å holde den bakre delen av klippeenheten unna uklippet gress, slik at luften kan trekkes inn i gressklipperhuset. Når du foretar den innledende klippingen i midten av et uklippet område, må du kjøre maskinen saktere og rygge hvis klippeenheten blir tilstoppet.

Klippe gresset med riktig tidsintervall

Gress vokser med varierende hastighet til forskjellige tider på året. For å opprettholde samme klippehøyde, må du klippe gresset oftere tidlig på våren. Midt på sommeren vokser gresset saktere og man behøver ikke klippe det like ofte. Hvis du er ute av stand til å klippe plenen i en lengre periode, klipper du først med en høy klippehøyde. Vent i to dager, og klipp deretter på nytt med en lavere høyde.

Klippe med skarpe kniver

En skarp kniv lager et jevnere kutt uten å rive eller trevle opp gresset. En sløv kniv river eller trevler opp gresset. Riving og trevling fører til at gresset blir brunt på tuppene. Dette går ut over veksten til gresset og gjør det mer utsatt for sykdommer.

Rengjøre klippeenheten

VedlikeholdsintervallVedlikeholdsprosedyre
Etter hver bruk
  • Rengjør klippeenhetens underside.
    		•

    For å sørge for optimal ytelse rengjør du undersiden av klippeenheten etter hver bruk.

    Important: Ikke bruk brakkvann eller gjenvunnet vann til å rengjøre maskinen.

    Note: Hvis gressrester hoper seg opp i klippeenheten, reduseres klippeytelsen.
