Kit de recyclage

Tondeuse GrandStand® avec unité de coupe TURBO FORCE® de 122 cm à éjection arrière

Model No. 145-3495-Serial No. and Up

Sécurité

Éjection arrière ou mulching

Attention

Si le déflecteur d'herbe n'est pas en place, vous-même ou d'autres personnes pouvez être touchés par une lame ou la projection de débris. Le contact avec les lames en rotation et la projection de débris peuvent occasionner des blessures graves ou mortelles.

  • N'enlevez jamais le déflecteur d'herbe de la tondeuse, sa présence est nécessaire pour diriger l'herbe tondue sur la pelouse. Si le déflecteur d'herbe est endommagé, remplacez-le immédiatement.

  • Ne mettez jamais les mains ou les pieds sous l'unité de coupe.

  • Avant de dégager la goulotte d'éjection ou les lames, vous devez toujours serrer le frein de stationnement, désengager le levier de la prise de force (PDF), couper le moteur, enlever la clé de contact et attendre l'arrêt complet de tout mouvement. Vous devez également débrancher le fil des bougies.

La tondeuse doit être équipée du déflecteur d'herbe arrière qui permet de disperser les déchets de tonte à l'arrière et à la surface de la pelouse quand le mode éjection arrière est sélectionné.

Pour le mulching des déchets d'herbe, montez les déflecteurs sur le plateau de coupe comme expliqué dans les procédures suivantes.

Montage

Note: Les lames Recycler (vendues séparément) sont nécessaires pour installer ce kit ; voir le Catalogue de pièces de la machine.

Préparation de la tondeuse

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

  1. Garez la machine sur une surface plane et horizontale.

  2. Débrayez toutes les commandes et la prise de force.

  3. Coupez le moteur et enlevez la clé de contact.

  4. Attendez l'arrêt complet de toutes les pièces mobiles.

  5. Modèles électriques seulement : tournez le coupe-batterie en position HORS TENSION.

  6. Nettoyez soigneusement le plateau de coupe. Enlevez tous les débris pour que les déflecteurs s'adaptent parfaitement sur le plateau de coupe.

  7. Réparez toutes les parties faussées ou endommagées du plateau de coupe et remplacez les pièces manquantes ou endommagées.

Ouverture de la protection du moteur et dépose de l'extension de la protection(modèles à essence seulement)

Ouverture de la protection du moteur

  1. Retirez le boulon et l'écrou à épaulement qui fixent la protection du moteur à l'extension de la protection (Figure 1).

    g279539

    Figure 1

    1. Boulon et écrou à épaulement
    2. Protection du moteur

  2. Rabattez la protection du moteur en avant, comme montré à la Figure 2.

    g279542

    Figure 2

Débranchement du fil de la bougie

Débranchez le fil de la bougie.

Dépose de l'extension de la protection

  1. Retirez les 2 boulons (5/16" x 1") et le protège-courroie (Figure 3).

    g279540

    Figure 3

    1. Boulon (5/16" x 1")
    2. Protège-courroie

  2. Retirez l'écrou hexagonal (5/16") qui fixe l'extension de la protection aux boulons de carrosserie (Figure 4). Déposez extension de la protection.

    g288411

    Figure 4

    1. Écrou hexagonal (5/16")
    2. Extension de protection
    3. Écrou (5/16")
    4. Boulon de carrosserie (5/16" x 4")

Dépose du protège-courroie gauche(modèles à essence seulement)

  1. Retirez les 2 vis à embase qui fixent le couvercle du tendeur au protège-courroie gauche et déposez le couvercle (Figure 5).

    g270487

    Figure 5

    1. Vis à embase (¼" x ⅝")
    2. Couvercle de tendeur
    3. Protège-courroie gauche

  2. Retirez le boulon qui fixe les brides du protège-courroie, comme montré à la Figure 6.

    g270486

    Figure 6

    1. Protège-courroie droit
    2. Bride (protège-courroie gauche)
    3. Vis à embase (protège-courroie gauche et droit)

  3. Retirez les 2 boulons de carrosserie et les 2 contre-écrous qui fixent le couvercle CE gauche au protège-courroie gauche (Figure 7).

    g270474

    Figure 7

    1. Boulon de carrosserie
    2. Couvercle CE gauche
    3. Protège-courroie gauche
    4. Contre-écrou à embase

  4. Retirez les 2 boulons qui fixent le protège-courroie gauche au plateau de coupe, et déposez le protège-courroie (Figure 8).

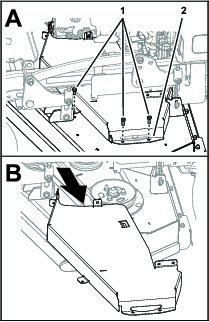

    g270488

    Figure 8

    1. Boulons
    2. Protège-courroie gauche

Dépose des lames existantes

Attention

Les lames du plateau de coupe sont coupantes. Le contact avec une lame tranchante peut causer des blessures graves.

Portez des gants ou enveloppez la lame d'un chiffon.

  1. Soulevez la machine pour accéder au dessous du plateau de coupe.

  2. Enlevez les lames existantes de leur axe ; voir le Manuel de l'utilisateur de la machine.

Perçage du plateau de coupe

Attention

Des débris peuvent être projetés dans les yeux et causer des blessures en cas d'utilisation d'une perceuse sans protection oculaire adaptée.

Portez toujours une protection oculaire pour les opérations de perçage.

  1. Modèles électriques seulement : percez 10 avant-trous dans le plateau de coupe avec un foret de 10 mm, comme montré ci-dessous.

    g453175

    Figure 9

    1. Trous pour le déflecteur droit
    2. Trous pour le kicker droit
    3. Trous pour le kicker central
    4. Trous pour le kicker gauche
    5. Trous pour le déflecteur gauche
    6. Trous pour le déflecteur gauche
    7. Trous pour le déflecteur droit

  2. Modèles à essence seulement : percez 9 avant-trous dans le plateau de coupe avec un foret de 10 mm, comme montré ci-dessous.

    g453176

    Figure 10

    1. Trous pour le déflecteur droit
    2. Trous pour le kicker droit
    3. Trous pour le kicker central
    4. Trous pour le kicker gauche
    5. Trous pour le déflecteur gauche
    6. Trous pour le déflecteur gauche

  3. Percez 2 avant-trous avec un foret de 8 mm, comme montré ci-dessous.

    g453178

    Figure 11

    1. Trous pour le déflecteur central

Pose des supports de déflecteur

Pièces nécessaires pour cette opération:

Support de déflecteur gauche1
Support de déflecteur central/droit2
Boulon à embase à tête hexagonale (5/16" x ¾")2
Écrou à embase (5/16")6
Boulon de carrosserie (5/16" x 1¼")4

  1. Retirez les 4 boulons de carrosserie extérieurs (5/16" x ⅞") et les 4 contre-écrous extérieurs (5/16") qui fixent le support du déflecteur sur le plateau de coupe.

    g453182

    Figure 12

    1. Boulon de carrosserie (5/16" x ⅞")
    2. Contre-écrou (5/16")
    3. Support de déflecteur

  2. Fixez les supports de déflecteur gauches et droits sur le grand support de déflecteur et le plateau de coupe à l'aide de 4 boulons de carrosserie (5/16" x 1¼") et de 4 contre-écrous à embase (5/16"), comme montré à la Figure 13.

  3. Fixez le support de déflecteur central sur le plateau de coupe à l'aide de 2 boulons de carrosserie à tête hexagonale (5/16" x ¾") et de 2 écrous à embase (5/16"), comme montré à la Figure 13.

    g453180

    Figure 13

    1. Déflecteur droit
    2. Déflecteur central
    3. Déflecteur gauche
    4. Écrous à embase (5/16")
    5. Boulon de carrosserie (5/16" x 1¼")
    6. Boulon à embase à tête hexagonale (5/16" x ¾")
    7. Écrou à embase (5/16")

Installation des déflecteurs (modèles à essence seulement)

Pièces nécessaires pour cette opération:

Déflecteur gauche1
Déflecteur central1
Déflecteur droit1
Adaptateur plat de déflecteur1
Boulon de carrosserie (⅜" x 1")10
Contre-écrou (⅜")10

Fixez légèrement les déflecteurs en place afin de bien les aligner sur tous les trous du plateau de coupe (Figure 14).

  1. Placez le déflecteur droit sur le plateau de coupe.

  2. Fixez légèrement le déflecteur droit sur la plaque d'éjection droite à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 14.

  3. Fixez légèrement le déflecteur droit sur l'adaptateur plat à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 14.

  4. Fixez légèrement l'adaptateur plat sur le diviseur du plateau de coupe droit de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 14.

  5. Placez le déflecteur gauche sur le plateau de coupe.

  6. Fixez légèrement le déflecteur gauche sur la plaque d'éjection gauche à l'aide de 1 boulon (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 14.

  7. Fixez légèrement le déflecteur gauche sur le diviseur de plateau de coupe gauche et le support de déflecteur gauche à l'aide de 2 boulons de carrosserie (⅜" x 1") et de 2 contre-écrous (⅜"), comme montré à la Figure 14.

  8. Placez le déflecteur central sur le plateau de coupe.

  9. Fixez légèrement le déflecteur central sur le diviseur de plateau de coupe gauche et droit et le support de déflecteur central à l'aide de 3 boulons de carrosserie (⅜" x 1") et 3 contre-écrous (⅜"), comme montré à la Figure 14.

  10. Serrez tous les contre-écrous.

    g453260

    Figure 14

    1. Plaque d'éjection droite
    2. Support de déflecteur droit
    3. Déflecteur droit
    4. Adaptateur plat de déflecteur
    5. Diviseur de plateau de coupe droit
    6. Déflecteur central
    7. Support de déflecteur central
    8. Diviseur de plateau de coupe gauche
    9. Déflecteur gauche
    10. Support de déflecteur gauche
    11. Contre-écrou (⅜")
    12. Boulon de carrosserie (⅜" x 1")
    13. Plaque d'éjection gauche

Installation des déflecteurs (modèles électriques seulement)

Pièces nécessaires pour cette opération:

Déflecteur gauche1
Déflecteur central1
Déflecteur droit1
Boulon de carrosserie (⅜" x 1")9
Contre-écrou (⅜")9

Fixez légèrement les déflecteurs en place afin de bien les aligner sur tous les trous du plateau de coupe (Figure 15).

  1. Placez le déflecteur droit sur le plateau de coupe.

  2. Fixez légèrement le déflecteur droit sur la plaque d'éjection droite à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 15.

  3. Fixez légèrement le déflecteur droit sur l'adaptateur plat à l'aide de 1 boulon de carrosserie (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 15.

  4. Fixez légèrement le déflecteur droit sur le diviseur du plateau de coupe droit et le support de déflecteur droit à l'aide de 2 boulons de carrosserie (⅜" x 1") et 2 contre-écrous (⅜"), comme montré à la Figure 15.

  5. Placez le déflecteur gauche sur le plateau de coupe.

  6. Fixez légèrement le déflecteur gauche sur la plaque d'éjection gauche à l'aide de 1 boulon (⅜" x 1") et 1 contre-écrou (⅜"), comme montré à la Figure 15.

  7. Fixez légèrement le déflecteur gauche sur le diviseur de plateau de coupe gauche et le support de déflecteur gauche à l'aide de 2 boulons de carrosserie (⅜" x 1") et de 2 contre-écrous (⅜"), comme montré à la Figure 15.

  8. Placez le déflecteur central sur le plateau de coupe.

  9. Fixez légèrement le déflecteur central sur le diviseur de plateau de coupe gauche et droit et le support de déflecteur central à l'aide de 3 boulons de carrosserie (⅜" x 1") et 3 contre-écrous (⅜"), comme montré à la Figure 15.

  10. Serrez tous les contre-écrous.

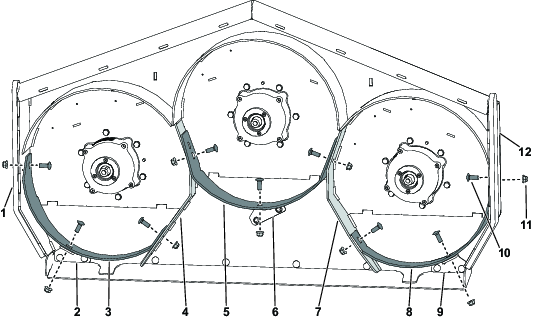

    g453273

    Figure 15

    1. Plaque d'éjection droite
    2. Support de déflecteur droit
    3. Déflecteur droit
    4. Diviseur de plateau de coupe droit
    5. Déflecteur central
    6. Support de déflecteur central
    7. Diviseur de plateau de coupe gauche
    8. Déflecteur gauche
    9. Support de déflecteur gauche
    10. Contre-écrou (⅜")
    11. Boulon de carrosserie (⅜" x 1")
    12. Plaque d'éjection gauche

Montage des kickers

Pièces nécessaires pour cette opération:

Kicker3
Boulon de carrosserie (⅜" x 1")6
Contre-écrou (⅜")6

Fixez les 3 kickers sur le plateau de coupe à l'aide de 6 boulons de carrosserie (⅜" x 1") et de 6 contre-écrous (⅜"), comme montré à la Figure 16.

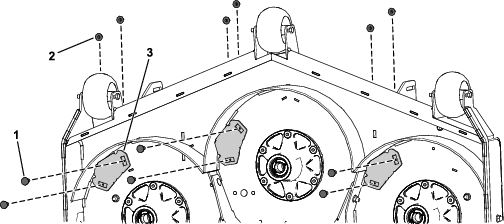

g453274

Figure 16

  1. Boulon de carrosserie (⅜" x 1")
  2. Contre-écrou (⅜")
  3. Kicker

Montage des lames neuves

Pièces nécessaires pour cette opération:

Lame Recycler(vendue séparément)3

Attention

Les lames du plateau de coupe sont coupantes. Le contact avec une lame tranchante peut causer des blessures graves.

Portez des gants ou enveloppez la lame d'un chiffon.

Voir comment poser les lames dans le Manuel de l'utilisateur.

Pose du protège-courroie gauche(modèles à essence seulement)

  1. Fixez le protège-courroie gauche au plateau à l'aide des 3 boulons retirés précédemment.

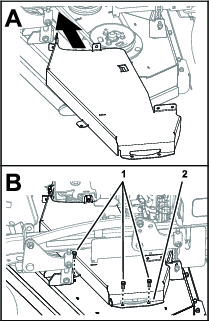

    g270503

    Figure 17

    1. Boulons
    2. Protège-courroie gauche

  2. Fixez le couvercle CE gauche au protège-courroie gauche à l'aide des 2 boulons de carrosserie et des 2 contre-écrous retirés précédemment.

    g270474

    Figure 18

    1. Boulon de carrosserie
    2. Couvercle CE gauche
    3. Protège-courroie gauche
    4. Contre-écrou à embase

  3. Fixez les brides du protège-courroie à l'aide de la vis à embase retirée précédemment.

    g270486

    Figure 19

    1. Protège-courroie droit
    2. Bride (protège-courroie gauche)
    3. Vis à embase (protège-courroie gauche et droit)

  4. Fixez le couvercle du tendeur au protège-courroie gauche à l'aide des 2 vis à embase retirées précédemment.

    g270487

    Figure 20

    1. Vis à embase (¼" x ⅝")
    2. Couvercle de tendeur
    3. Protège-courroie gauche

Montage de l'extension de la protection et fermeture de la protection du moteur(modèles à essence seulement)

Pose de l'extension de la protection.

  1. Montez l'extension de la protection comme montré à la Figure 21. Serrez les écrous à un couple de 20 à 25 N·m.

    g288411

    Figure 21

    1. Écrou hexagonal (5/16")
    2. Extension de protection
    3. Écrou (5/16")
    4. Boulon de carrosserie (5/16" x 4")

  2. Montez le protège-courroie comme montré à la Figure 22. Serrez les boulons à un couple de 20 à 25 N·m.

    g279540

    Figure 22

    1. Boulon (5/16" x 1")
    2. Protège-courroie

Branchement du fil de la bougie

Branchez le fil à la bougie.

Fermeture de la protection du moteur

  1. Ramenez la protection du moteur en place, comme montré à la Figure 23.

    g279543

    Figure 23

  2. Fixez la protection du moteur à l'extension à l'aide du boulon et de l'écrou à épaulement, comme montré à la Figure 24.

    g279539

    Figure 24

    1. Boulon et écrou à épaulement
    2. Protection du moteur

Conversion du plateau de coupe pour l'éjection arrière

Pièces nécessaires pour cette opération:

Boulon à embase (⅜" x 1")8

Préparatifs de dépose du kit Recycler

  1. Préparez la tondeuse ; voir Préparation de la tondeuse.

  2. Modèles à essence seulement, déposez la protection et déposez le protège-courroie gauche ; voir la Ouverture de la protection du moteur et dépose de l'extension de la protection(modèles à essence seulement) et la Dépose du protège-courroie gauche(modèles à essence seulement).

  3. Déposez les lames de recyclage ; voir le Manuel de l'utilisateur de la machine.

Dépose des kickers

Inversez les opérations de la section Montage des kickers et installez les nouveaux boulons à embase (⅜" x 1") et les contre-écrous (⅜") retirés précédemment à l'emplacement qu'occupaient les kickers.

Dépose des déflecteurs

Inversez les opérations de la section Installation des déflecteurs (modèles à essence seulement) ou Installation des déflecteurs (modèles électriques seulement), et installez les nouveaux boulons à embase (⅜" x 1") et les contre-écrous (⅜") retirés précédemment à l'emplacement qu'occupaient les déflecteurs.

Dépose des supports des déflecteurs

Inversez les opérations de la section Pose des supports de déflecteur et installez les boulons de carrosserie (5/16" x ⅞") et les contre-écrous (5/16") retirés précédemment aux emplacements qu'occupaient les supports de déflecteurs.

Dernière opération de conversion du plateau de coupe à l'éjection arrière

  1. Montez les lames ordinaires ; voir le Manuel de l'utilisateur de la machine.

  2. Modèles à essence seulement : posez le protège-courroie ; voir Pose du protège-courroie gauche(modèles à essence seulement) et Montage de l'extension de la protection et fermeture de la protection du moteur(modèles à essence seulement).

Utilisation

Sélection de la hauteur de coupe correcte

Ne coupez pas plus de 2,5 cm environ ou un tiers de la hauteur de l'herbe. Si l'herbe est extrêmement drue et fournie, il peut être préférable d'augmenter la hauteur de coupe ou de faire passer le plateau de coupe au mode d'éjection arrière.

Tondre dans des conditions extrêmes

L'air doit pouvoir circuler pour bien couper et recouper l'herbe dans le carter du plateau de coupe. Pour cette raison, ne sélectionnez pas une hauteur de coupe trop basse et évitez d'entourer complètement le carter d'herbe haute. Efforcez-vous de toujours garder l'arrière du plateau de coupe à l'extérieur de la zone non encore tondue pour permettre à l'air de circuler librement dans le carter. Lorsque vous commencez à tondre au centre d'une surface encore intacte, avancez plus lentement et reculez si la tondeuse commence à se boucher.

Fréquence de tonte

L'herbe pousse à une vitesse différente selon les saisons. Pour conserver une hauteur de coupe uniforme, tondez plus souvent au début du printemps. Réduisez la fréquence de la tonte au milieu de l'été, lorsque l'herbe pousse moins vite. Si vous n'avez pas tondu depuis un certain temps, effectuez un premier passage à une hauteur de coupe élevée, puis repassez 2 jours plus tard en abaissant la hauteur de coupe.

Tondre avec des lames bien aiguisées

Utilisez une lame bien aiguisée durant toute la saison de coupe, pour obtenir une coupe nette sans arracher ou déchiqueter les brins d'herbe. Une lame émoussée arrache et déchiquète l'herbe. L'herbe arrachée ou déchiquetée brunit sur les bords, sa croissance ralentit et elle devient plus sensible aux maladies.

Nettoyage du plateau de coupe.

Périodicité d'entretienProcédure d'entretien
Après chaque utilisation
  • Nettoyez le dessous du plateau de coupe.
    		•

    Pour obtenir des résultats optimaux, nettoyez le dessous du plateau de coupe après chaque utilisation.

    Important: Ne nettoyez pas la machine avec de l'eau saumâtre ou recyclée.

    Note: Ne laissez pas l'herbe s'accumuler à l'intérieur du plateau de coupe, car la qualité de la tonte finira par en souffrir.
