81 cm, 86 cm, 107 cm, 127 cm og 137 cm oppsamler

Plentraktor med svingradius på null

Model No. 79390-Serial No. 415270000 and Up

Model No. 79391-Serial No. 415270000 and Up

Model No. 79392-Serial No. 415248329 and Up

Model No. 79393-Serial No. 415270000 and Up

Innledning

Les denne håndboken nøye, slik at du lærer å bruke og vedlikeholde produktet på riktig måte og unngår person- eller produktskade. Du har ansvar for å bruke produktet på en riktig og sikker måte.

Hvis du har behov for service, originale deler eller ekstra informasjon, kan du ta kontakt med en autorisert serviceforhandler eller kundeservice. Du bør ha produktets modell- og serienummer for hånden. Figur 1 identifiserer plasseringen av modell- og serienummer på produktet. Skriv inn numrene i tilhørende felt.

g005673

Figur 1

  1. Plassering av modell- og serienummer

I tillegg brukes to ord for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som er verdt å huske.

Symbolet for sikkerhetsvarsel (Figur 2) vises både i denne håndboken og på maskinen for å identifisere viktige sikkerhetsmeldinger som du må følge for å unngå ulykker. Dette symbolet vises sammen med ordet Fare, Advarsel eller Forsiktig.

  • Fare indikerer en farlig situasjon som, hvis den ikke unngås, vil resultere i dødsfall eller alvorlig personskade.

  • Advarsel indikerer en potensielt farlig situasjon som, hvis den ikke unngås, kan resultere i dødsfall eller alvorlig personskade.

  • Forsiktig indikerer en potensielt farlig situasjon som, hvis den ikke unngås, kan resultere i mindre eller moderat skade.

sa-black

Figur 2

  1. Sikkerhetsvarselssymbol

Advarsel

CALIFORNIA

Proposition 65-advarsel

Bruk av dette produktet kan forårsake eksponering for kjemikalier som staten California vet forårsaker kreft, fødselsdefekter eller annen forplantningsskade.

Sikkerhet

Fare

Motorene kan bli varme under drift. Kontakt med varme overflater kan resultere i alvorlige brannskader.

La motorene, særlig lyddemperen, kjøle seg ned før du rører dem.

Fare

Rusk, som løv, gress eller buskrester, kan ta fyr. En brann i motorområdet kan forårsake personskade eller eiendomsskade.

  • Pass på at det ikke samler seg rusk i motor- og lyddemperområdet.

  • Vær forsiktig når du åpner oppsamlerdekselet slik at ikke rusk faller ned i motor- og lyddemperområdet.

  • La motoren kjøle seg ned før oppbevaring.

Listen nedenfor inneholder sikkerhetsinformasjon du bør kjenne til.

  • Gjør deg kjent med sikker bruk av utstyret, med kontrollene og sikkerhetsmerkene.

  • Vær ekstra forsiktig med gressoppsamlere eller annet utstyr. Disse kan endre maskinens driftsegenskaper og stabilitet.

  • Følg produsentens anbefalinger når det gjelder å legge til eller ta av hjulvekter eller motvekter, for å forbedre stabiliteten.

  • Ikke bruk en gressoppsamler i bratte skråninger. En tung gressoppsamler kan føre til mindre kontroll over maskinen eller at den velter.

  • Senk farten og vær forsiktig i skråninger. Påse at du kjører i anbefalt retning i skråninger. Gressforhold kan påvirke maskinens stabilitet. Vær svært forsiktig når du bruker maskinen i nærheten av kanter.

  • Kjør sakte i bakker, og øk og reduser hastigheten gradvis. Ikke foreta brå endring av hastighet, retning eller sving.

  • Gressoppsamleren kan hindre sikten bakover. Vær ekstra forsiktig når du rygger.

  • Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

  • Bruk aldri maskinen når utslippsavlederen er hevet, fjernet eller endret, med mindre du bruker en gressoppsamler.

  • Hold hender og føtter borte fra bevegelige deler. Ikke foreta justeringer mens motoren er i gang.

  • Stopp på flat mark, koble fra drivverkene, sett klosser foran hjulene eller blokker dem, slå av motoren før du forlater førersetet, uansett om det er for å tømme gressoppsamleren eller rense utløpssjakten.

  • Hvis du fjerner gressoppsamleren, pass på at du monterer eventuelle utslippsavledere eller skydd som kan ha blitt fjernet for å montere gressoppsamleren. Ikke bruk gressklipperen uten at enten hele gressoppsamleren eller gressavlederen er på plass.

  • Slå av motoren før du fjerner gressoppsamleren eller renser utløpssjakten.

  • Ikke la det ligge gress i gressoppsamleren over lengre perioder.

  • Gressoppsamlerkomponenter er utsatt for skade og slitasje. Dette kan føre til at bevegelige deler avdekkes, eller at objekter slynges gjennom luften. Kontroller komponentene regelmessig, og skift dem ut med produsentens anbefalte deler om nødvendig.

Sikkerhet ved tauing

  • Ikke fest utstyr som skal taues i annet enn denne koblingen.

  • Følg anbefalingene fra tilbehørsprodusenten for vektgrenser for vektgrenser for taueutstyr og tauing i skråninger.

  • Ikke la barn få lov til å sitte i eller på utstyr som taues.

  • I skråninger kan vekten på utstyret som taues medføre at man mister både trekkraft og kontroll. Redusert vekten som taues og reduser farten.

  • Bremseavstanden øker i takt med vekten til lasten som taues. Kjør sakte, og beregn ekstra avstand for å kunne stoppe.

  • Ta slake svinger for å holde tilbehøret klar av maskinen.

  • Ikke tau laster som veier mer enn tauemaskinen.

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal109-6809

109-6809

  1. Klemfare for hender – ikke fjern hele oppsamleren fra maskinen, åpne oppsamlertoppen og fjern posen(e) fra oppsamleren. Ikke fjern oppsamlertoppen når den er lukket, åpne oppsamlertoppen og fjern den.
decal131-4036

131-4036

  1. Trekkstangen kan maksimalt trekke 36 kg.
  2. Les brukerhåndboken.
decal133-8061

133-8061

decal110-6691

110-6691

  1. Fare for at gjenstander slynges gjennom luften – hold tilskuere på god avstand.
  2. Fare for at gjenstander slynges fra gressklipperen – ikke bruk uten avleder, utslippsdeksel eller gressoppsamlingssystem på plass.
  3. Fare for å kutte/lemleste hender og føtter i kniven – hold trygg avstand fra bevegelige deler.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Sett på parkeringsbremsen.

  3. Slå av motoren og ta ut nøkkelen.

Montere vekten

Deler som er nødvendige for dette trinnet:

Bolt (⅜ x 1¼ tomme)4
Låsemutter (⅜ tomme)4
Vektmonteringsbrakett, venstre1
Vektmonteringsbrakett, høyre1
Skiver4
Vektbrakett1
Bolt (⅜ x 1 tomme)2
Flat vekt1
Koffertvekt1
Nøkkelstyrt tverrstang1

Note: Denne prosedyren er kun for modeller med kontrollspaker. Modeller med ratt trenger ikke vekter montert.

Forsiktig

Oppsamleren endrer vektdistribusjonen til maskinen. Hvis du bruker maskinen uten de fremre vektene, kan maskinen bli ustabil og du kan miste kontrollen over den.

Pass på at de fremre vektene er korrekt installert før du bruker maskinen med oppsamlertilbehøret.

  1. Finn frontboltene på undersiden av rammen (Figur 3 og Figur 4).

  2. Fjern de to boltene (⅜ x 1 tomme) og låsemutrene (⅜ tomme). Ta vare på låsemutrene.

    g014875

    Figur 3

    1. Fremre styreenhet på høyre side (for å gjøre illustrasjonen klarere er styregaffel og -hjul ikke vist)
    2. Fronthull, høyre side
    3. Bolt (3/8 x 1 tomme)
    4. Låsemutter (3/8 tomme)
    g354525

    Figur 4

    1. Låsemutter (⅜ tomme)
    2. Fronthull, venstre side
    3. Fremre styreenhet på venstre side (styregaffel og -hjul vises ikke av hensyn til illustrasjonens tydelighet)
    4. Bolt (⅜ x 1 tomme)

  3. Finn venstre og høyre vektmonteringsbraketter i løse deler.

  4. Monter venstre brakett på undersiden av rammen med to bolter (3/8 x 1-1/4 tomme), to skiver og to låsemuttere (3/8 tomme) (Figur 5).

    Note: Bruk 1 låsemutter fra de løse delene og den andre fra én av låsemutrene som du fjernet tidligere.

    g354523

    Figur 5

    1. Låsemutter (⅜ tomme), gjeldende
    2. Foroverhull, venstre side
    3. Fremre styreenhet på venstre side (styregaffel og -hjul vises ikke av hensyn til illustrasjonens tydelighet)
    4. Låsemutter (3/8 tomme), løse deler
    5. Hull, eksisterende i rammen
    6. Skive
    7. Bolt (⅜ x 1¼ tomme)
    8. Venstre monteringsbrakett

  5. På høyre side av maskinen monterer du høyre vektmonteringsbrakett på følgende måte:

    • For maskiner uten fotbetjent løftepedal: fest braketten ved hjelp av to bolter (⅜ x 1¼ tomme), to skiver og to låsemuttere (⅜ tomme) (Figur 6).

      Note: Bruk 1 låsemutter fra de løse delene og den andre fra én av låsemutrene som du fjernet tidligere.

      g354522

      Figur 6

      1. Fremre styreenhet på høyre side (styregaffel og -hjul vises ikke av hensyn til illustrasjonens tydelighet)
      2. Foroverhull, høyre side
      3. Låsemutter (3/8 tomme), gjeldende
      4. Høyre monteringsbrakett
      5. Bolt (⅜ x 1¼ tomme)
      6. Skive
      7. Hull, eksisterende i rammen
      8. Låsemutter (3/8 tomme), løse deler

      Note: For maskiner med fotbetjent løftepedal er skivene ikke nødvendige.

    • For maskiner med fotbetjent løftepedal, fjern de fremre festene i den fotbetjente løftepedalbraketten og fest braketten med to bolter og to låsemuttere (Figur 7).

      Note: Bruk 1 låsemutter fra de løse delene og den andre fra én av låsemutrene som du fjernet tidligere.

      g354524

      Figur 7

      1. Fremre styreenhet på høyre side (styregaffel og -hjul vises ikke av hensyn til illustrasjonens tydelighet)
      2. Fronthull, høyre side
      3. Låsemutter (3/8 tomme), gjeldende
      4. Høyre monteringsbrakett
      5. Bolt (⅜ x 1¼ tomme)
      6. Fotbetjent løftepedalbrakett
      7. Hull, eksisterende i braketten
      8. Låsemutter (3/8 tomme), løse deler

  6. Monter vektbraketten til monteringsbrakettene ved å stille de utvendige hullene i braketten på linje med monteringsbrakettene du monterte tidligere (Figur 8).

    Note: Påse at braketten er sentrert i rammen.

  7. Fest vektbraketten med to bolter (3/8 x 1 tomme) og to låsemuttere (3/8 tomme) (Figur 8).

    g014879

    Figur 8

    1. Låsemutter (⅜ tomme)
    2. Vektbrakett
    3. Venstre monteringsbrakett
    4. Bolt (⅜ x 1 tomme)
    5. Høyre monteringsbrakett

  8. Monter en flatvekt på vektbraketten og beveg den bakover, i flukt med braketten (Figur 9).

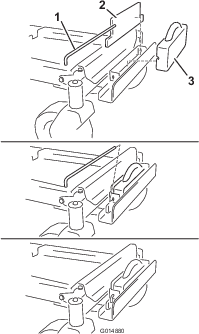

    g014880

    Figur 9

    1. Nøkkelstyrt tverrstang
    2. Flat vekt
    3. Koffertvekt

  9. Monter en koffertvekt foran flatvekten (Figur 9).

  10. Fest vektene til braketten med en nøkkelstyrt tverrstang (Figur 9). Monter stangen og roter den 90 grader nedover for å låse den på plass.

  11. Etter at du har montert alle vektene og brakettene, kontroller at alle festene er tilstrammet. Trekk til etter behov.

Important: Når du fjerner oppsamlingstilbehøret, husk å gjerne de fremre vektene for å stabilisere maskinen korrekt igjen.

Montere festet for tilleggsutstyr

Deler som er nødvendige for dette trinnet:

Stabiliseringsbrakett(For 2015-modeller og nyere)1
Låsebolt (5/16 x ¾ tomme)2
Låsemutter (5/16 tomme)4
Selvgjengende skrue (5/16 x ¾ tomme)2
Bolt (5/16 x 1 tomme)2
Ramme for omdreiningsledd 1
Hårnålssplint 2
Stang 2
Skive 2
Trekkstangmerke1

Kun for 2015- til og med 2019-modeller

Note: Stabiliseringsbraketten brukes kun på 2015-modeller og nyere (Figur 10).

  1. Monter stabiliseringsbraketten til rammen med to låsebolter (5/16 x 3/4 tomme) og to låsemutre (5/16 tomme) (Figur 10).

    g030494

    Figur 10

    2015-modell vist

    1. Stabiliseringsbrakett
    2. Låsebolt (5/16 x ¾ tomme)
    3. Låsemutter (5/16 tomme)

  2. Monter rammen for omdreiningsleddet til maskinrammen som vist i Figur 11. Fest rammen for omdreiningsleddet til maskinrammen ved bruk av 2 boler (5/16 x 1 tomme) og 2 låsemutre (5/16 tomme).

    g028227

    Figur 11

    1. Maskinramme
    2. Låsemutter (5/16 tomme)
    3. Hull
    4. Bolt (5/16 x 1 tomme)
    5. Ramme for omdreiningsledd

  3. Fest rammen for omdreiningsleddet til bunnen av maskinrammen ved bruk av to selvgjengende skruer (5/16 x 3/4 tomme), som vist i Figur 12.

    g028174

    Figur 12

    1. Selvgjengende skrue (5/16 x ¾ tomme)
    2. Ramme for omdreiningsledd

  4. Fest trekkstangmerket 1,3 cm til venstre for festet for tilleggsutstyr (Figur 13).

    g028305

    Figur 13

    1. Trekkstangmerke

  5. Monter den bøyde, utsvingte enden av en støttestang inn i det nøkkelformede sporet på venstre side av maskinrammen, og før stangen bakover for å plassere den i rammen (Figur 14).

    Note: Gjenta dette trinnet for høyre side av maskinen.

    g028306

    Figur 14

    Venstre side vist

    1. Hull for omdreiningsleddramme
    2. Skive
    3. Hårnålssplint
    4. Støttestang
    5. Nøkkelstyrt sport, eksisterende
    6. Stangens bøyde, utsvingte ende

  6. Før de bøyde endene av stengene inn i festene for tilleggsutstyret, som vist i Figur 14, og fest enden av hver stang med en skive og hårnålssplint.

Kun for 2011- til og med 2014-modell

Note: Stabiliseringsbraketten brukes ikke på 2011- til og med 2014-modeller.

Note: For 2011- til og med 2014-modeller er bakre motorvern ekstrautstyr for denne oppsamleren.

  1. Monter rammen for omdreiningsleddet til maskinrammen som vist i Figur 15. Fest rammen for omdreiningsleddet til maskinrammen ved bruk av 2 boler (5/16 x 1 tomme) og 2 låsemutre (5/16 tomme).

    g032814

    Figur 15

    1. Maskinramme
    2. Låsemutter (5/16 tomme)
    3. Hull
    4. Bolt (5/16 x 1 tomme)
    5. Ramme for omdreiningsledd
    6. Bakre motorvern (ekstrautstyr)

  2. Fest rammen for omdreiningsleddet til bunnen av maskinrammen ved bruk av to selvgjengende skruer (5/16 x 3/4 tomme), som vist i Figur 16.

    g030497

    Figur 16

    1. Selvgjengende skrue (5/16 x ¾ tomme)
    2. Ramme for omdreiningsledd

  3. Fest trekkstangmerket 1,3 cm til venstre for festet for tilleggsutstyr (Figur 17)

    g030498

    Figur 17

    1. Trekkstangmerke

  4. Monter den bøyde, utsvingte enden av en støttestang inn i det nøkkelformede sporet på venstre side av maskinrammen, og før stangen bakover for å plassere det i rammen (Figur 18).

    Note: Gjenta dette trinnet for høyre side av maskinen.

    g030499

    Figur 18

    Venstre side vist

    1. Hull i rammen for omdreiningsledd
    2. Skive
    3. Hårnålssplint
    4. Støttestang
    5. Nøkkelformet spor (eksisterende)
    6. Bøyd, utsvingt ende av støttestag

  5. Før de bøyde endene av stangen inn i festene for tilleggsutstyret, som vist i Figur 18, og fest enden av hver stang med en skive og hårnålssplint.

Montere låsestaget

Deler som er nødvendige for dette trinnet:

Låsestag1
Hårnålssplint1

Monter låsestaget med en hårnålssplint (Figur 19).

g033027

Figur 19

  1. Hårnålssplint
  2. Låsestag

Sette sammen oppsamlertoppen

Deler som er nødvendige for dette trinnet:

Oppsamlertopp1
Oppsamlerskjerm1

  1. Vend om oppsamlertoppen.

  2. Fest skjermen som vist i Figur 20 så den heller ned mot oppsamlerposene.

    Note: Pass på at skjermen knepper på plass og tappene griper inn i oppsamlertoppen.

    g005666

    Figur 20

    1. Oppsamlertopp
    2. Skjerm
    3. Skjermtapp
    4. Før oppsamlertoppen i sporet

Montere oppsamlertoppen

Deler som er nødvendige for dette trinnet:

Poseramme2
Poseenhet2
Øvre oppsamlerrør1
Svingbrakett (kun modell 79392)2
Bolt (kun 5/16 x 1 tomme) (kun modell 79392)4
Mutter (5/16 tomme)(bare modell 79392)4

  1. Monter de to poserammene til de to poseenhetene.

    g453040

    Figur 21

  2. Monter oppsamlertoppen til oppsamlerrammen.

  3. Kun for modellene 79390, 79391 og 79393: Roter oppsamlerens øvre del slik at nøkkelhullene i oppsamlerens øvre brakett er på linje med nøklene i stengene på oppsamlerrammen (Figur 22).

  4. Kun for modell 79390, 79391 og 79393: Skyv brakettene over stolpene og roter oppsamlerens øvre del ned til driftsstilling.

    Note: Oppsamlertoppen er enklere å montere hvis to personer arbeider sammen.

    g014888

    Figur 22

    1. Oppsamlertopp
    2. Oppsamlerramme
    3. Nøkkelhull
    4. Brakett, oppsamlertopp
    5. Nøkkel
    6. Pol

  5. Kun for modell 79392: Monter svingbrakettene på svingrammen (Figur 23).

  6. Kun for modell 79392: Stram oppsamlerens øvre del til svingbraketten med fire bolter (5/16 x 1 tomme) og fire muttere (5/16 tomme).

    Note: Oppsamlertoppen er enklere å montere hvis to personer arbeider sammen.

    g300208

    Figur 23

    1. Oppsamlertapper
    2. Bolter (5/16 x 1 tomme)
    3. Muttere (5/16 tomme)

  7. Løft oppsamlertoppen, og monter posene ved å føre poserammekrokene inn på festebrakettene (Figur 24).

    g033032

    Figur 24

    1. Pose
    2. Oppsamlerramme
    3. Holdebrakett
    4. Poserammekroken

  8. Senk oppsamlertoppen ned på posene (Figur 25).

    g033030

    Figur 25

  9. Fest panseret med låsen (Figur 25).

  10. Monter øvre oppsamlerpose ved å føre den buede enden inn i åpningen på oppsamlertoppen.

    Note: Påse at den utsvingte enden med stoppestiften peker ned og frem så den er klar til å bli paret med finishingsettet.

Montering av utblåsningsskjerm (kun 137 cm klippeenhet)

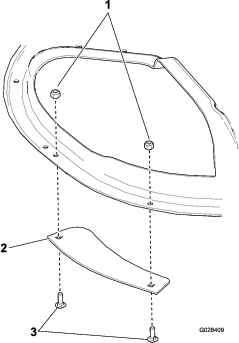

Fest utblåsningsskjermen til klippeenheten med to låsebolter og to låsemuttere.

g028409

Figur 26

  1. Låsemuttere
  2. Utblåsningsskjerm
  3. Bolter

Montering av kantskjerm (kun modellene 79390, 79392 og 79393)

Deler som er nødvendige for dette trinnet:

Avbruddsskjerm (kun modell 79390)1
Låsebolt (5/16 x 1⅜ tomme) (kun for modell 79393)2
Flensemutter (5/16 tomme) (kun modell 79393)2

Kun for modell 79390

  1. Løft gressavlederen, og finn den eksisterende kantskjermen.

  2. Fjern låsemutterne og bolten som fester kantskjermen til undersiden av klippeenheten. Stram alle festene.

    g015220

    Figur 27

    1. Dreiestang
    2. Bolt
    3. Kantskjerm (eksisterende)
    4. Mutter (5/16 tomme)
    5. Låsemutter

  3. Monter den nye kantskjermen til undersiden av klippeenheten. Fest den med festene som du fjernet tidligere.

    g015221

    Figur 28

    1. Dreiestang
    2. Bolt
    3. Oppsamlerkantskjerm
    4. Mutter (5/16 tomme)
    5. Låsemutter

Kun for modell 79392

Note: Noen modeller har allerede kantskjermen montert. Gå i så fall videre til neste prosedyre.

Important: Kantskjermen ble levert sammen med maskinen som en løs del.

Monter kantskjermen på klippeenheten med to bolter (5/16 x ¾ tomme) og to låsemuttere (5/16 tomme). Stram festene til et moment på 7–9 Nm.

g015321

Figur 29

  1. Bolt (5/16 x ¾ tomme)
  2. Kantskjermen
  3. Låsemutter (5/16 tomme)

Kun for modell 79393

  1. Fjern plateenheten som inkluderer sideutladningssjakten. Lagre denne maskinvaren og enheten.

  2. Fjern den eksisterende skjermen under høyre side av klippeenheten. Ta vare på skjermen og monteringsdelene.

    g017826

    Figur 30

    1. Flensmuttere
    2. Plateenheten med utløpssjakt
    3. Låsebolter
    4. Eksisterende skjerm

    Note: Når du monterer den eksisterende skjermen, må du påse at de riktige hullene brukes for hver bolt.

  3. Monter den eksisterende skjermen med en låsebolt (5/16 x 1 tomme) og mutter (5/16 tomme) fra den tidligere fjernede skjermen.

  4. Bruk en ny bolt (5/16 x 1⅜ tomme) og flensmutter (5/16 tomme) for å feste innsiden av skjermen.

    g017823

    Figur 31

    1. Eksisterende flensmutter (5/16 tomme)
    2. Ny flensmutter (5/16 tomme)
    3. Ny låsebolt (5/16 x 1⅜ tomme)
    4. Eksisterende låsebolt (5/16 x 1 tomme)
    5. Eksisterende skjerm

  5. Monter en låsebolt og flensemutter i det fremre hullet som vises i Figur 31.

Montere sjakten

Deler som er nødvendige for dette trinnet:

Sjakt1
Knotter (kun modell 79393)2
Flate skiver (kun 5/16 tomme) (kun modell 79393)2

Kun for modell 79390

  1. Finn sjakten blant de løse delene. Plasser hullene i hengselen på sjakten på linje med hengselen på klippeenheten.

  2. Fest sjakten til klippeenheten med hårnålen på snoren som er festet til sjakten.

    g015222

    Figur 32

    1. Sjakt
    2. Hårnål på snor
    3. Hengsel, på klippeenhet
    4. Hengsel, på sjakt

  3. Sving sjakten bakover mot klippeenheten så den sitter på linje med klippeenheten.

    Note: Når sjakten kommer i kontakt med klippeenheten, pass på at den øvre låsen ikke er i veien for dreiestangen.

  4. På toppen av sjakten hekter du den krokformede låsen rundt dreiestangen på avlederenheten.

    g015223

    Figur 33

    1. Øvre lås
    2. Fleksibel lås

  5. Fest sjakten til klippeenheten ved å hekte den fleksible låsen på sjakten til holdeklemmen som er sveiset på klippeenheten.

Kun for modell 79391

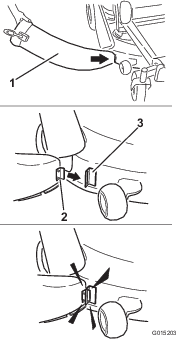

  1. Vinkle metalltappen foran på sjakten inn i sporet på braketten som er fastsveiset på klippeenheten.

    g015203

    Figur 34

    1. Sjakt
    2. Metalltapp
    3. Brakett

  2. Sving sjakten bakover mot klippeenheten så den sitter på linje med klippeenheten.

    g015204

    Figur 35

    Note: Påse at festekroken på sjakten ikke er i veien, slik at sjaktåpningen er i flukt med klippeenheten.

  3. Fest sjakten til klippeenheten ved å hekte den fleksible låsen på sjakten til holdeklemmen som er sveiset på klippeenheten, til baksiden av åpningen.

  4. Fest holdekroken rundt dreiestangen for å feste sjakten i stilling.

    g005670

    Figur 36

    1. Sjakt
    2. Fleksibel lås
    3. Holdeklemme
    4. Holdekrok
    5. Dreiestang

Kun for modell 79392

  1. Vinkle metalltappen foran på sjakten inn i sporet på braketten som er fastsveiset på klippeenheten.

    g015203

    Figur 37

    1. Sjakt
    2. Metalltapp
    3. Brakett

  2. Sving sjakten bakover mot klippeenheten, så sjakten sitter på linje med klippeenheten.

    g015204

    Figur 38

    Note: Når sjakten kommer i kontakt med klippeenheten, pass på at kanten av sjakten er under kanten av klipsenheten du monterte tidligere.

  3. På toppen av sjakten hekter du den krokformede låsen rundt dreiestangen til avlederenheten.

    g005670

    Figur 39

    1. Sjakt
    2. Avleder
    3. Lås, krok
    4. Dreiestang

  4. Fest sjakten til 127 cm klippeenheten ved å hekte den fleksible låsen på sjakten til holdeklemmen som er sveiset på klippeenheten.

    g005756

    Figur 40

    1. Sjakt
    2. Fleksibel lås
    3. Holdeklemme

Kun for modell 79393

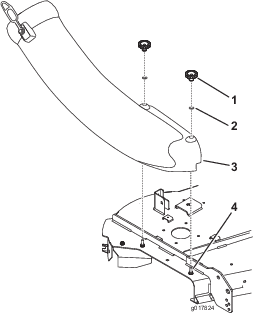

  1. Juster hullene i sjakten og monter det på boltene. Fest sjakten til klippedekket med de to knottene og flate skivene (5/16 tomme).

    g017824

    Figur 41

    1. Knotter
    2. Flat skive (5/16 tomme)
    3. Sjakt
    4. Monterte bolter

  2. Hekt den fleksible låsen på sjakten til holdeklemmen som er sveiset på klippeenheten til baksiden av åpningen.

    g017825

    Figur 42

    1. Sjakt
    2. Fleksibel lås
    3. Støtteklemmer (sveiset til klippedekk)

Koble til utslippslangen

Deler som er nødvendige for dette trinnet:

Utslippsrør1

  1. Før den bøyde enden av utslippsrøret inn i åpningen i oppsamlertoppen.

    g010641

    Figur 43

    1. Utslippsrør
    2. Åpning i oppsamlertoppen
    3. Utslippsrør, utsvingt ende
    4. Stift
    5. Gummistropp

  2. Før den utsvingte enden av utslippsrøret over enden av sjakten. Flytt gummifestestroppen på sjakten slik at den knepper fast over stiften på utslippsrøret for å feste det.

  3. Når oppsamleren er installert, monter ledningen på tennpluggen(e).

Montere motvektssettet (kun modell 79390)

Deler som er nødvendige for dette trinnet:

Klippeenhetsring4
Bolt (5/16 x 3/4 tomme)8
Låsemutter (5/16 tomme)8

  1. Monter de sammenkoblede klippeenhetsringene til undersiden av klippeenheten.

    g015226

    Figur 44

    1. Låsemutter (5/16 tomme)
    2. Bolt (5/16 x 3/4 tomme)
    3. Klippeenhetsring

  2. Fest ringene til klippeenheten med åtte bolter (5/16 x 3/4 tomme) og åtte låsemuttere (5/16 tomme).

Montering av knivbladet (kun modell 79390)

Deler som er nødvendige for dette trinnet:

Hi-Lift-kniv1

  1. Fjern den eksisterende kniven som er montert på klippeenheten. Se Demontere knivene i brukerhåndboken for ytterligere informasjon.

  2. Monter Hi-Lift-gressklipperkniven. Se Montere knivene i brukerhåndboken for ytterligere informasjon.

Bruk

Note: Angi hva som er høyre og venstre side på maskinen ved å stå i normal arbeidsstilling.

Advarsel

For å unngå personlig skade, følg disse prosedyrene:

  • Bli kjent med alle drifts- og sikkerhetsinstruksjoner i brukerhåndboken for gressklipperen før du bruker dette tilbehøret.

  • Fjern aldri utslippsrør, poser, oppsamlertopp eller sjakt mens motoren er i gang.

  • Slå alltid av motoren, og vent til alle bevegelige deler har stoppet før du fjerner blokkeringer i oppsamlingssystemet.

  • Utfør aldri vedlikehold eller reparasjoner mens motoren er i gang.

Tømme gressposene

Vær forsiktig når du løfter eller håndterer en gresspose som er full. Tømme gressposene:

  1. Sett maskinen på en jevn flate og koble fra knivkontrollbryteren.

  2. Flytt bevegelseskontrollspakene utover til nøytral stilling, stopp motoren, ta ut nøkkelen, aktiver parkeringsbremsen og vent til alle bevegelige deler har stanset før du forlater førersetet.

  3. Åpne (hev) oppsamlertoppen (Figur 45).

    g005758

    Figur 45

  4. Komprimer rusk og gress i posene. Bruk begge hender til å løfte posen og hekte den løs fra holdebraketten. Tom posen. Gjenta prosedyren på den andre siden.

  5. Monter oppsamlertoppen og monter posene ved å føre poserammekrokene inn på festebrakettene (Figur 46).

    g005672

    Figur 46

    1. Pose
    2. Oppsamlerramme
    3. Holdebrakett
    4. Poserammekrok

  6. Senk oppsamlertoppen ned på posene.

Fjerne blokkeringer fra oppsamleren

  1. Sett maskinen på en jevn flate og koble fra knivkontrollbryteren.

  2. Flytt bevegelseskontrollspakene utover til nøytral stilling, stopp motoren, ta ut nøkkelen, aktiver parkeringsbremsen og vent til alle bevegelige deler har stanset før du forlater førersetet.

  3. Kontroller gressposene og tøm dem hvis de er fulle.

  4. Skill sjakten og utslippsrøret.

  5. Fjern utslippsrøret og sjakten fra oppsamlertoppen og klippeenheten. Bruk en pinne eller noe liknende til å løsne og fjerne blokkeringen fra gressklipperen, utslippsrøret, sjakten og oppsamlertoppen.

  6. Etter at du har fjernet blokkeringen, monter hele oppsamlersystemet og start å bruke maskinen igjen.

Fjerne oppsamleren

Forsiktig

Hvis du ikke fjerner de bremser oppsamlervektene og bruker maskinen uten oppsamlertilbehøret, kan maskinen bli ustabil og man kan miste kontrollen over den.

  • Fjern alltid de fremre vektene når du fjerner oppsamlertilbehøret.

  • Hvis du tar av oppsamlertilbehøret, må du fjerne de fremre vektene.

Oppsamleren kan fjernes ved å gjenta oppsettsavsnittene for alle monterte oppsamlerrelaterte sett i omvendt rekkefølge. Hvis det er montert vekter, skal de fremre oppsamlervektene fjernes når man fjerner oppsamlertilbehør.

Note: Det er kun nødvendig å fjerne kantskjermen når man installerer et kvernesett.

Bruke trekkstangen

Støttebraketten for oppsamleren har en trekkstang som brukes for tauing.

  • Les og forstå alle driftsinstruksjoner for maskinen.

  • Senk farten og sjekk klaringen når du svinger.

  • Ta slake svinger, og hold taueutstyr klar av tauekjøretøyet.

  • Trekkstangen kan maksimalt trekke 36 kg.

  • Overdreven trekkstangbelastning kan føre til feil i den hydrostatiske girkassen.

    g033033

    Figur 47

    1. Oppsamlerstøttebrakett med trekkstang

Brukstips

Tips for oppsamling

Husk størrelsen

Husk at maskinen blir lenger og bredere når du har montert tilbehøret. Hvis du snur maskinen på trange steder, kan du skade tilbehøret.

Trimming

Trim alltid med venstre side av gressklipperen. Ikke klipp med høyre side av gressklipperen, da dette kan føre til skade på oppsamlersjakten og utslippsrøret.

Klippehøyde

Ikke sett gressklipperens klippehøyde for lavt, da langt gress rundt gressklipperen kan forhindre at det kommer inn luft under gressklipperen og komme inn i oppsamlingssystemet. Hvis det ikke kommer inn nok luft under gressklipperen, vil oppsamlingssystemet bli tett.

Klippehyppighet

Klipp gresset ofte, spesielt når det vokser raskt. Du må klippe gresset to ganger hvis det blir svært høyt.

Klippeteknikk

For å få en penest mulig plen, pass på at gressklipperen overlapper det tidligere klipte området noe. Dette reduserer belastningen på motoren og reduserer risikoen for at sjakten og utslippsrøret blokkeres.

Oppsamlingshastighet

Vanligvis vil du samle opp med gressklipperspaken i hurtig-stilling og kjøre i normal hastighet. I ekstremt tørt og støvete gress bør du imidlertid kanskje redusere klippehastigheten noe og øke kjørehastigheten. Oppsamlingssystemet kan bli blokkert hvis du kjører for raskt og motorhastigheten blir for langsom. I bakker kan det være nødvendig å redusere gressklipperens kjørehastighet. Dette bidrar til effektivt motorhastighet og oppsamling. Klipp i nedoverbakke om mulig.

Forsiktig

Etter hvert som oppsamleren fylles opp legges det til ekstra vekt bak på maskinen. Hvis du stopper og starter plutselig i bakker kan du miste kontrollen over styringen eller maskinen kan velte.

  • Ikke start eller stopp plutselig når du kjører i oppover- eller nedoverbakke. Unngå bakkestart.

  • Hvis du stopper maskinen når du kjører i oppoverbakke, kobler du fra knivkontrollen. Deretter rygger du ned bakken i sakte hastighet.

  • Ikke start eller skift hastighet plutselig i bakker.

  • Hvis du tar av oppsamlertilbehøret, må du fjerne de fremre vektene.

Samle opp langt gress

Overdrevent langt gress er tungt, og blir kanskje ikke ført helt inn i gressposene. Hvis dette skjer, kan utslippsspaken og sjakten bli blokkert. For å unngå tilstopping av oppsamlersystemet klipper du gresset ved en høy klippehøydeinnstilling, deretter senker du klippeenheten til vanlig klippehøyde og gjentar oppsamlingsprosessen.

Samle opp vått gress

Forsøk alltid å klippe gresset når det er tørt fordi plenen da vil se jevn og fin ut. Hvis du må klippe vått gress bør du bruke gressklipperens konvensjonelle sideutslippsfunksjon. Flere timer senere, når klipperestene er tørre monterer du hele oppsamlertilbehøret og suger opp klipperestene.

Tegn på blokkering

Etter hvert som du samler opp, vil en liten mengde klipperester blåse ut av fronten på gressklipperen. Om det blåser ut veldig mye gressavklipp, er det et tegn på at posene er fulle eller at systemet er blokkert.

Vedlikehold

Note: Angi hva som er høyre og venstre side på maskinen ved å stå i normal arbeidsstilling.

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Etter de 10 første timene
  • Inspiser oppsamleren.
    		•
    For hver bruk eller daglig
  • Rengjør oppsamleren.
    		•
    Før lagring
  • Inspiser oppsamleren.
  • Rengjør oppsamleren.
    		•

    Forsiktig

    Dersom du lar nøkkelen stå i tenningsbryteren, kan noen utilsiktet starte motoren, noe som kan påføre deg eller andre personer alvorlige skader.

    Ta nøkkelen ut av tenningen, og koble kabelen fra tennpluggen før du utfører vedlikehold. Legg kabelen til side, slik at den ikke kan komme i kontakt med tennpluggen ved et uhell.

    Fare

    Motoren kan bli varm når den er i drift. Kontakt med varme overflater kan resultere i alvorlige brannskader.

    La motoren, særlig lyddemperen, kjøle seg ned før du rører den.

    Fare

    Rusk, som løv, gress eller buskrester, kan ta fyr. En brann i motorområdet kan forårsake personskade eller eiendomsskade.

    • Pass på at det ikke samler seg rusk i motor- og lyddemperområdet.

    • Vær forsiktig når du åpner oppsamlerdekselet slik at ikke rusk faller ned i motor- og lyddemperområdet.

    • La motoren kjøle seg ned før oppbevaring.

    Inspisere oppsamlertilbehøret

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 10 første timene
  • Inspiser oppsamleren.
    		•
    Før lagring
  • Inspiser oppsamleren.
    		•

    Inspiser oppsamlertilbehøret etter de 10 første driftstimene og deretter hver måned.

    1. Kontroller sjakten, utslippsrøret og oppsamlertoppen. Skift ut disse delene hvis de er sprukne eller ødelagte.

    2. Stram alle løse skruer, bolter og muttere.

    3. Undersøk alle fester og låser. Erstatt alle deler som mangler eller er skadde.

    4. Kontroller om gressposene er slitte.

      Advarsel

      Du eller personer i nærheten kan bli alvorlig skadet av rusk eller gjenstander som slynges ut gjennom en slitt eller revnet gresspose.

      • Sjekk gressposene for hull, rifter, slitasje og annen forringelse.

      • Du må ikke vaske gressposene.

      • Hvis posen har blitt forringet, monter nye gressposer fra produsenten av dette oppsamlertilbehøret.

    Undersøke knivbladene

    Inspiser knivbladene regelmessig og hver gang en kniv treffer en gjenstand.

    Hvis knivene er svært slitte eller skadde, monter nye kniver. Du finner mer informasjon om vedlikeholdsprosedyrer for knivene i brukerhåndboken for gressklipperen.

    Rengjøre oppsamlertilbehøret

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Rengjør oppsamleren.
    		•
    Før lagring
  • Rengjør oppsamleren.
    		•

    Note: For å forhindre rask forringelse av posematerialet skal posene oppbevares på en slik måte at de tørker helt etter hver gang de brukes.

    1. Fjern og vask innsiden og utsiden av oppsamlertoppen, utslippsrøret, sjakten og undersiden av gressklipperen med en vannslange. Bruk et mildt rengjøringsmiddel for å fjerne gjenstridig smuss.

    2. Påse at du fjerner gresstufser fra alle deler.

    3. Skyll gressposene med rent vann fra hageslange for å fjerne gressrester.

    4. Når du har vasket alle delene, la dem tørke grundig.

    Lagring

    Oppbevare oppsamlertilbehøret

    1. Rengjør oppsamlertilbehøret. Se Rengjøre oppsamlertilbehøret.

    2. Inspiser oppsamlertilbehøret for skade. Se Inspisere oppsamlertilbehøret.

    3. Kontroller at oppsamlerposene er tomme og helt tørre.

    4. Oppbevar oppsamleren på et rent, tørt sted som ikke er utsatt for direkte sollys. Dette beskytter plastdelene og forlenger oppsamlerens levetid. Hvis du må oppbevare oppsamleren utendørs, dekk den med et værbestandig dekke.
