Sakupljač od 81 cm, 86 cm, 107 cm, 127 cm i 137 cm

Traktorska kosilica sa nultim radijusom okretanja

Model No. 79390-Serial No. 415270000 and Up

Model No. 79391-Serial No. 415270000 and Up

Model No. 79392-Serial No. 415248329 and Up

Model No. 79393-Serial No. 415270000 and Up

Увод

Pažljivo pročitajte ove informacije da biste naučili kako da pravilno koristite i održavate svoj uređaj i kako da izbegnete povrede i oštećenje proizvoda. Pravilno i bezbedno rukovanje proizvodom je vaša odgovornost.

Kad god vam je potreban servis, originalni delovi ili dodatne informacije, obratite se ovlašćenom serviseru ili korisničkoj službi i pripremite broj modela i serijski broj vašeg proizvoda. Слика 1 pokazuje lokaciju modela i serijskog broja na proizvodu. Zapišite brojeve u za to predviđenom prostoru.

g005673

Слика 1

  1. Lokacija sa brojem modela i serijskim brojem

Ovaj priručnik koristi 2 reči za isticanje informacija. Važno skreće pažnju na posebne mehaničke informacije, a Napomena naglašava opšte informacije koje zaslužuju posebnu pažnju.

Simbol za bezbednosno upozorenje (Слика 2) pojavljuje se i u ovom priručniku i na mašini radi označavanja važnih bezbednosnih poruka koje morate da pratite da biste izbegli nezgode. Simbol će se pojaviti praćen rečju Opasnost, Upozorenje ili Oprez.

  • Opasnost označava neminovnu opasnu situaciju koja će, ukoliko se ne izbegne, dovesti do teške povrede ili smrtnog slučaja.

  • Upozorenje označava potencijalno opasnu situaciju koja bi mogla, ukoliko se ne izbegne, dovesti do teške povrede ili smrtnog slučaja.

  • Oprez označava potencijalno opasnu situaciju koja može, ukoliko se ne izbegne, dovesti do manje ili umereno teške povrede.

sa-black

Слика 2

  1. Simbol za bezbednosno upozorenje

Упозорење

КАЛИФОРНИЈА

Предлог 65 Упозорење

У савезној држави Калифорнија познато је да употреба овог производа може довести до излагања хемикалијама које изазивају карцином, оштећења плода и друге репродуктивне проблеме.

Безбедност

Опасност

Motori mogu biti vreli kad rade. Dodirivanje vrelih površina može dovesti do teških opekotina.

Sačekajte da se motor ohladi pre nego što ga dodirnete, naročito izduvni lonac.

Опасност

Otpad poput lišća, trave i šiblja može da se zapali. Požar u predelu motora može da izazove telesne povrede i materijalnu štetu.

  • Pazite da se u predelu motora i izduvnog lonca ne nakupljaju otpaci.

  • Kada otvarate poklopac sakupljača, pazite da otpad ne pada na predeo motora i izduvnog lonca.

  • Sačekajte da se mašina ohladi pre odlaganja.

Sledeća lista sadrži bezbednosne informacije koje morate da znate.

  • Upoznajte se sa bezbednim korišćenjem opreme, komandama operatera i bezbednosnim znacima.

  • Budite naročito pažljivi sa hvatačima trave i drugim priključcima. Oni mogu da promene radne karakteristike i stabilnost mašine.

  • Pridržavajte se preporuka proizvođača za dodavanje ili uklanjanje tegova u točkovima ili protivtegova da bi se poboljšala stabilnost.

  • Nemojte koristiti hvatače trave na strmim nagibima. Težak hvatač trave može dovesti do gubitka kontrole ili prevrtanja mašine.

  • Usporite i budite naročito pažljivi na padinama. Pobrinite se da se na padinama krećete u preporučenom pravcu. Stanje travnjaka može da utiče na stabilnost mašine. Budite izuzetno pažljivi kada radite u blizini strmih odseka.

  • Svo kretanje na nagibima treba da bude sporo i postepeno. Nemojte vršiti nagle promene brzine, pravca ili nagle okrete.

  • Hvatač trave može da zakloni pogled prema nazad. Budite naročito pažljivi prilikom upravljanja unazad.

  • Budite pažljivi prilikom utovara ili istovara mašine sa ili na prikolicu ili kamion.

  • Nikad nemojte koristiti kada je usmerivač za pražnjenje podignut, uklonjen ili izmenjen, osim ako ne koristite hvatač trave.

  • Držite šake i stopala podalje od pokretnih delova. Nemojte vršiti podešavanja dok motor radi.

  • Zaustavite se na ravnoj površini, deaktivirajte pogone, poduprite ili blokirajte točkove, isključite motor pre nego što napustite položaj operatera iz bilo kog razloga, uključujući pražnjenje hvatača trave ili otpušavanje cevi.

  • Ako uklonite hvatač trave, obavezno montirajte usmerivač za pražnjenje ili štitnik koji ste skinuli da biste postavili hvatač trave. Nemojte koristiti kosilicu ako nije montiran ili ceo hvatač trave ili usmerivač za travu.

  • Isključite motor pre uklanjanja hvatača trave ili otpušavanja bacača.

  • Nemojte dugo ostavljati travu u hvataču trave.

  • Komponente sakupljača trave podložne su habanju, oštećenju i dotrajalosti, što može da izloži pokretne delove ili omogući izbacivanje predmeta. Često proveravajte komponente i zamenite ih po potrebi delovima koje je preporučio proizvođač.

Bezbednost vuče

  • Nemojte pričvršćivati opremu za vuču osim na mestu pričvršćivanja.

  • Pridržavajte se priloženih preporuka proizvođača u vezi sa ograničenjem težine za opremu koja se vuče i vučom na nagibima.

  • Nemojte nikada dozvoliti deci ni drugim osobama da budu u opremi koja se vuče ili na njoj.

  • Na nagibima, težina opreme koja se vuče može prouzrokovati gubitak prianjanja i gubitak kontrole. Smanjite vučenu težinu i usporite.

  • Zaustavni put se povećava sa težinom vučenog tereta. Krećite se polako i omogućite dodatno rastojanje za zaustavljanje.

  • Pravite široka skretanja kako biste držali priključak dalje od mašine.

  • Nemojte vući teret koji je teži od mašine koja ga vuče.

Безбедносне налепнице и налепнице са инструкцијама

Graphic

Bezbednosne nalepnice i uputstva su lako vidljivi operateru i nalaze se u blizini svake oblasti sa potencijalnom opasnošću. Zamenite svaku nalepnicu koja je oštećena ili nedostaje.
decal109-6809

109-6809

  1. Opasnost od gnječenja šake – nemojte uklanjati ceo sakupljač sa mašine; otvorite poklopac sakupljača zatim uklonite vreće sa sakupljača. Ne uklanjajte poklopac sakupljača kada je zatvoren; otvorite gornji deo sakupljača i zatim ga uklonite.
decal131-4036

131-4036

  1. Maksimum za vuču pomoću šipke je 36 kg.
  2. Pročitajte Priručnik za operatera.
decal133-8061

133-8061

decal110-6691

110-6691

  1. Opasnost od bacanja predmeta – vodite računa da posmatrači budu na odstojanju.
  2. Opasnost od bacanja predmeta, kosilica – nemojte da rukujete mašinom ako usmerivač, poklopac odvoda ili sistem za prikupljanje trave nisu na mestu.
  3. Opasnost od odsecanja/otkidanja šake ili stopala – držite se podalje od pokretnih delova.

Подешавање

Priprema mašine

  1. Parkirajte mašinu na ravnoj površini.

  2. Aktivirajte parkirnu kočnicu.

  3. Isključite motor i uklonite ključ.

Montaža tega

Делови потребни за овај поступак:

Zavrtanj (⅜ x 1¼")4
Kontranavrtka (⅜")4
Montažni nosač tegova, levo1
Montažni nosač tegova, desno1
Podloške4
Nosač tegova1
Zavrtanj (⅜ x 1")2
Ravni teg1
Teg oblika kofera1
Fiksirana prečka1

Note: Ovaj postupak je primenljiv samo za modele sa ručicama za kontrolu. Modelima sa volanom nije potrebno montiranje tegova.

Пажња

Sakupljač menja distribuciju težine kod mašine. Korišćenje mašine bez prednjih tegova može dovesti do nestabilnosti usled čega može doći do gubitka kontrole.

Proverite da su prednji tegovi pravilno montirani pre nego što koristite mašinu sa priključenim sakupljačem.

  1. Pronađite prednje zavrtnje sa donje strane rama (Слика 3 i Слика 4).

  2. Uklonite 2 zavrtnja (⅜ x 1") i 2 kontranavrtke (⅜"). Sačuvajte kontranavrtke.

    g014875

    Слика 3

    1. Prednji desni točkić (radi jasnijeg prikaza, vila točkića i točkić nisu prikazani)
    2. Prednji otvor, desna strana
    3. Zavrtanj (⅜ x 1")
    4. Kontranavrtka (⅜")
    g354525

    Слика 4

    1. Kontranavrtka (⅜")
    2. Prednji otvor, leva strana
    3. Prednji levi točkić (radi jasnijeg prikaza, vila točkića i točkić nisu prikazani)
    4. Zavrtanj (⅜ x 1")

  3. Pronađite levi i desni montažni nosač tega u labavim delovima.

  4. Montirajte levi nosač sa donje strane rama pomoću 2 zavrtnja (⅜ x 1¼"), 2 podloške i 2 kontranavrtke (⅜") (Слика 5).

    Note: Upotrebite 1 kontranavrtku sa nepričvršćenih delova, a za drugu upotrebite 1 od kontranavrtki koju ste prethodno skinuli.

    g354523

    Слика 5

    1. Kontranavrtka (⅜"), postojeća
    2. Prednji otvor, leva strana
    3. Prednji levi točkić (radi jasnijeg prikaza, vila točkića i točkić nisu prikazani)
    4. Kontranavrtka (⅜"), nepričvršćeni delovi
    5. Otvor, postojeći u ramu
    6. Podloška
    7. Zavrtanj (⅜ x 1¼")
    8. Levi montažni nosač

  5. Na desnoj strani mašine, montirajte montažni nosač desnog tega na sledeći način:

    • Za mašine bez nožne papučice za podizanje, obezbedite nosač pomoću 2 zavrtnja (⅜ x 1¼"), 2 podloške i 2 kontranavrtke (⅜") (Слика 6).

      Note: Upotrebite 1 kontranavrtku sa nepričvršćenih delova, a za drugu upotrebite 1 od kontranavrtki koju ste prethodno skinuli.

      g354522

      Слика 6

      1. Prednji desni točkić (radi jasnijeg prikaza, vila točkića i točkić nisu prikazani)
      2. Prednji otvor, desna strana
      3. Kontranavrtka (⅜"), postojeća
      4. Desni montažni nosač
      5. Zavrtanj (⅜ x 1¼")
      6. Podloška
      7. Otvor, postojeći u ramu
      8. Kontranavrtka (⅜"), nepričvršćeni delovi

      Note: Podloške se ne koriste za mašine sa nožnom papučicom za podizanje.

    • Za mašine sa nožnom papučicom za podizanje, uklonite prednje zavrtnje za pričvršćivanje na nosaču nožne papučice za podizanje i fiksirajte nosač pomoću 2 zavrtnja i 2 kontranavrtke (Слика 7).

      Note: Upotrebite 1 kontranavrtku sa nepričvršćenih delova, a za drugu upotrebite 1 od kontranavrtki koju ste prethodno skinuli.

      g354524

      Слика 7

      1. Prednji desni točkić (radi jasnijeg prikaza, vila točkića i točkić nisu prikazani)
      2. Prednji otvor, desna strana
      3. Kontranavrtka (⅜"), postojeća
      4. Desni montažni nosač
      5. Zavrtanj (⅜ x 1¼")
      6. Nosač nožne papučice za podizanje
      7. Otvor, postojeći u nosaču
      8. Kontranavrtka (⅜"), nepričvršćeni delovi

  6. Montirajte nosač tegova na nosače za montiranje tako što ćete poravnati spoljne otvore na nosaču sa prethodno instaliranim nosačima za montiranje (Слика 8).

    Note: Pobrinite se da nosač bude centriran na ramu.

  7. Fiksirajte nosač tegova pomoću 2 zavrtnja (⅜ x 1") i 2 kontranavrtke (⅜") (Слика 8).

    g014879

    Слика 8

    1. Kontranavrtka (⅜")
    2. Nosač tegova
    3. Levi montažni nosač
    4. Zavrtanj (⅜ x 1")
    5. Desni montažni nosač

  8. Montirajte ravni teg na nosač tegova i pomerite ga nazad, tako da bude poravnat sa nosačem (Слика 9).

    g014880

    Слика 9

    1. Fiksirana prečka
    2. Ravni teg
    3. Teg oblika kofera

  9. Montirajte teg oblika kofera ispred ravnog tega (Слика 9).

  10. Fiksirajte tegove na nosač tegova pomoću fiksirane prečke (Слика 9). Instalirajte prečku i rotirajte je za 90 stepeni nadole da biste je fiksirali.

  11. Nakon što instalirate sve tegove i nosače, proverite da li su svi zavrtnji za pričvršćivanje čvrsto stegnuti. Pritegnite ih ako je neophodno.

Important: Kad god uklonite priključni sakupljač, upamtite da uklonite i prednje tegove da biste mašini vratili odgovarajuću stabilnost.

Montaža nosača priključka

Делови потребни за овај поступак:

Podupirač za stabilizaciju (za modele za 2015. i novije)1
Zavrtanj sa poluokruglom kapom (5/16 x ¾")2
Kontranavrtka (5/16")4
Samourezujući vijak (5/16 x ¾")2
Zavrtanj (5/16 x 1")2
Okretni ram 1
Rascepka 2
Šipka 2
Podloška 2
Nalepnica prečke1

Samo za modele od 2015. do 2019.

Note: Podupirač za stabilizaciju koristi se samo na modelima za 2015. i novijim (Слика 10).

  1. Montirajte podupirač za stabilizaciju na štitnik motora pomoću 2 zavrtnja sa poluokruglom kapom (5/16 x ¾") i 2 kontranavrtke (5/16") (Слика 10).

    g030494

    Слика 10

    Prikazan je model za 2015. godinu

    1. Podupirač za stabilizaciju
    2. Zavrtanj sa poluokruglom kapom (5/16 x ¾")
    3. Kontranavrtka (5/16")

  2. Montirajte okretni ram na ram mašine kao što je prikazano na Слика 11. Pričvrstite okretni ram na ram mašine pomoću 2 zavrtnja (5/16 x 1") i 2 kontranavrtke (5/16").

    g028227

    Слика 11

    1. Ram mašine
    2. Kontranavrtka (5/16")
    3. Rupa
    4. Zavrtanj (5/16 x 1")
    5. Okretni ram

  3. Pričvrstite okretni ram zadnji deo rama mašine pomoću 2 samourezujuća vijka (5/16 x ¾") kao što je prikazano na Слика 12.

    g028174

    Слика 12

    1. Samourezujući vijak (5/16 x ¾")
    2. Okretni ram

  4. Postavite nalepnicu prečke 1,3 cm levo od nosača priključka (Слика 13).

    g028305

    Слика 13

    1. Nalepnica prečke

  5. Postavite savijeni, prošireni kraj šipke u urez oblika ključaonice na levoj strani rama mašine, pa pomerite šipku unazad da ulegne u ram (Слика 14).

    Note: Ponovite ovaj korak na desnoj strani mašine.

    g028306

    Слика 14

    Prikaz leve strane

    1. Rupa okretnog rama
    2. Podloška
    3. Rascepka
    4. Potporna šipka
    5. Urez oblika ključaonice, postojeći
    6. Savijeni, prošireni kraj šipke

  6. Umetnite savijene krajeve šipki u nosač priključka kako je prikazano na Слика 14 pa pričvrstite kraj svake šipke pomoću podloške i rascepke.

Samo za modele od 2011. do 2014.

Note: Podupirač za stabilizaciju ne koristi se na modelima od 2011. do 2014.

Note: Za modele od 2011. do 2014, zadnji štitnik motora je opcionalan za ovaj sakupljač.

  1. Montirajte okretni ram na ram mašine kao što je prikazano na Слика 15. Pričvrstite okretni ram na ram mašine pomoću 2 zavrtnja (5/16 x 1") i 2 kontranavrtke (5/16").

    g032814

    Слика 15

    1. Ram mašine
    2. Kontranavrtka (5/16")
    3. Rupa
    4. Zavrtanj (5/16 x 1")
    5. Okretni ram
    6. Zadnji štitnik motora (opcionalno)

  2. Pričvrstite okretni ram zadnji deo rama mašine pomoću 2 samourezujuća vijka (5/16 x ¾") kao što je prikazano na Слика 16.

    g030497

    Слика 16

    1. Samourezujući vijak (5/16 x ¾")
    2. Okretni ram

  3. Postavite nalepnicu prečke 1,3 cm levo od nosača priključka (Слика 17).

    g030498

    Слика 17

    1. Nalepnica prečke

  4. Postavite savijeni, prošireni kraj šipke u urez oblika ključaonice na levoj strani rama mašine, pa pomerite šipku unazad da ulegne u ram (Слика 18).

    Note: Ponovite ovaj korak na desnoj strani mašine.

    g030499

    Слика 18

    Prikaz leve strane

    1. Otvor okretnog rama
    2. Podloška
    3. Rascepka
    4. Potporna šipka
    5. Urez oblika ključaonice (postojeći)
    6. Savijeni, prošireni kraj potporne šipke

  5. Umetnite savijene krajeve šipke u nosač priključka kako je prikazano na Слика 18 pa pričvrstite kraj svake šipke pomoću podloške i rascepke.

Montaža šipke brave

Делови потребни за овај поступак:

Šipka brave1
Rascepka1

Montirajte šipku brave pomoću rascepke (Слика 19).

g033027

Слика 19

  1. Rascepka
  2. Šipka brave

Sastavljanje poklopca sakupljača

Делови потребни за овај поступак:

Poklopac sakupljača1
Mrežica sakupljača1

  1. Prevrnite poklopac sakupljača.

  2. Postavite mrežicu kako je prikazano na Слика 20 da ima nagib naniže prema vrećama za sakupljanje trave.

    Note: Pazite da mrežice nalegnu na mesto i da se jezičci zakače za poklopac sakupljača.

    g005666

    Слика 20

    1. Poklopac sakupljača
    2. Mrežica
    3. Jezičak mrežice
    4. Žljeb na poklopcu sakupljača

Montaža poklopca sakupljača

Делови потребни за овај поступак:

Ram za vreće2
Sklop za vreće2
Gornja cev sakupljača1
Okretni nosač (samo za model 79392)2
Zavrtnjevi (5/16 x 1") (samo za model 79392)4
Navrtka (5/16") (samo za model 79392)4

  1. Montirajte 2 rama za vreće na 2 sklopa za vreće.

    g453040

    Слика 21

  2. Montirajte poklopac sakupljača na ram sakupljača.

  3. Samo za modele 79390, 79391 i 79393: rotirajte gornji deo sakupljača da biste poravnali ključne otvore na gornjim nosačima sakupljača sa ključevima na stubovima na ramu sakupljača (Слика 22).

  4. Samo za modele 79390, 79391 i 79393: prevucite nosače preko stubova i rotirajte sakupljač odozgo nadole u položaj za rad.

    Note: Poklopac sakupljača se lakše montira kada na tome rade 2 osobe zajedno.

    g014888

    Слика 22

    1. Poklopac sakupljača
    2. Ram sakupljača
    3. Ključni otvor
    4. Nosač, poklopac sakupljača
    5. Ključ
    6. Stubić

  5. Samo za model 79392: montirajte okretne nosače na okretni ram (Слика 23).

  6. Samo za model 79392: pričvrstite poklopac sakupljača za okretne nosače pomoću 4 zavrtnja (5/16 x 1") i 4 navrtke (5/16").

    Note: Poklopac sakupljača se lakše montira kada na tome rade 2 osobe zajedno.

    g300208

    Слика 23

    1. Šipke sakupljača
    2. Zavrtnjevi (5/16 x 1")
    3. Navrtke (5/16")

  7. Podignite poklopac sakupljača i postavite vreće tako što ćete zakačiti kuke rama za vreće na nosače za kuke (Слика 24).

    g033032

    Слика 24

    1. Vreća
    2. Ram sakupljača
    3. Nosač
    4. Kuka rama za vreće

  8. Spustite poklopac sakupljača na vreće (Слика 25).

    g033030

    Слика 25

  9. Pričvrstite poklopac pomoću brave (Слика 25).

  10. Montirajte gornju cev sakupljača umetanjem zakrivljenog kraja u otvor na poklopcu sakupljača.

    Note: Pobrinite se da prošireni kraj sa šipkom za zadržavanje bude usmeren nadole i unapred prilikom pripreme za spajanje sa završnim kompletom.

Montiranje pregrade izduva (samo za kućišta kosilice od 137 cm)

Pričvrstite pregradu izduva za kućište kosilice pomoću 2 zavrtnja sa poluokruglom kapom i 2 kontranavrtke.

g028409

Слика 26

  1. Kontranavrtke
  2. Pregrada izduva
  3. Zavrtnji

Montiranje granične skretnice (samo za modele 79390, 79392 i 79393)

Делови потребни за овај поступак:

Granična skretnica (samo za model 79390)1
Zavrtanj sa poluokruglom kapom (5/16 x 1⅜") (samo za model 79393)2
Navrtka sa prirubnicom (5/16") (samo za model 79393)2

Samo za model 79390

  1. Podignite usmerivač za travu i pronađite postojeću graničnu skretnicu.

  2. Uklonite kontranavrtke i zavrtnjeve koji pričvršćuju graničnu skretnicu za donji deo kućišta kosilice. Sačuvajte sve pričvršćivače.

    g015220

    Слика 27

    1. Okretna šipka
    2. Zavrtanj
    3. Granična skretnica (postojeća)
    4. Navrtka (5/16")
    5. Kontranavrtka

  3. Montirajte graničnu skretnicu sakupljača sa donje strane kućišta. Pričvrstite je pričvršćivačima koje ste prethodno uklonili.

    g015221

    Слика 28

    1. Okretna šipka
    2. Zavrtanj
    3. Granična skretnica sakupljača
    4. Navrtka (5/16")
    5. Kontranavrtka

Samo za model 79392

Note: Određeni modeli imaju montiranu graničnu skretnicu. Ako je granična skretnica montirana, nastavite sa sledećim postupkom.

Important: Granična skretnica isporučena je sa mašinom kao nepričvršćen deo.

Montirajte graničnu skretnicu montirana na kućište kosilice pomoću 2 zavrtnja (5/16 x ¾") i 2 kontranavrtke (5/16"). Pritegnite pričvršćivače momentom od 7 do 9 N·m.

g015321

Слика 29

  1. Zavrtanj (5/16 x ¾")
  2. Granična skretnica
  3. Kontranavrtka (5/16")

Samo za model 79393

  1. Uklonite sklop ploče koja uključuje i bočni izbacivač. Sačuvajte pričvršćivače i sklop.

  2. Uklonite postojeću skretnicu ispod desne strane kućišta kosilice. Sačuvajte skretnicu i pričvršćivače.

    g017826

    Слика 30

    1. Navrtke sa prirubnicom
    2. Sklop ploče sa izbacivačem
    3. Zavrtnji sa poluokruglom kapom
    4. Postojeća skretnica

    Note: Prilikom montiranja postojeće skretnice, pobrinite se da za svaki zavrtanj koristite odgovarajući otvor.

  3. Montirajte postojeću skretnicu pomoću zavrtnja sa poluokruglom kapom (5/16 x 1") i navrtkom (5/16") sa prethodno uklonjene skretnice.

  4. Koristite novi zavrtanj (5/16 x 1⅜") i navrtka sa prirubnicom (5/16") da biste pričvrstili unutrašnjost skretnice.

    g017823

    Слика 31

    1. Postojeća navrtka sa prirubnicom (5/16")
    2. Nova navrtka sa prirubnicom (5/16")
    3. Novi zavrtanj sa poluokruglom kapom (5/16 x 1⅜")
    4. Postojeći zavrtanj sa poluokruglom kapom (5/16 x 1")
    5. Postojeća skretnica

  5. Montiranje zavrtnja sa poluokruglom kapom i navrtke sa prirubnicom na prednji otvor prikazano je na Слика 31.

Montaža bacača

Делови потребни за овај поступак:

Bacač1
Zavrtnji sa ručkom (samo za model 79393)2
Ravne podloške (5/16") (samo za model 79393)2

Samo za model 79390

  1. Pronađite bacač u nepričvršćenim delovima. Poravnajte otvore u šarki na bacaču sa šarkom na kućištu.

  2. Pričvrstite bacač za kućište pomoću osigurača na gurtni povezanoj sa bacačem.

    g015222

    Слика 32

    1. Bacač
    2. Osigurač na gurtni
    3. Šarka, na kućištu
    4. Šarka, na bacaču

  3. Okrenite bacač unazad i prema kućištu tako da bacač bude u ravni sa kućištem kosilice.

    Note: Kada se bacač spoji sa kućištem, pobrinite se da gornja brava ne smeta okretnoj šipki.

  4. Na gornjem delu bacača, zakačite gornju bravu oko okretne šipke sklopa usmerivača.

    g015223

    Слика 33

    1. Gornja brava
    2. Fleksibilna brava

  5. Obezbedite cev do kućišta kosilice tako što ćete povezati fleksibilnu bravu na cevi sa zadržnom štipaljkom koja je zavarena na kućište kosilice.

Samo za model 79391

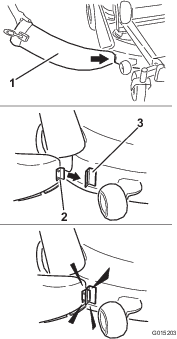

  1. Nagnite metalni jezičak na prednjem delu bacača u žleb na nosaču zavarenom na kućište kosilice.

    g015203

    Слика 34

    1. Bacač
    2. Metalni jezičak
    3. Nosač

  2. Okrenite bacač unazad i prema kućištu tako da bacač bude u ravni sa kućištem kosilice.

    g015204

    Слика 35

    Note: Pobrinite se da noseća kuka na bacaču ne predstavlja prepreku tako da otvor bacača naleže ravno na kućište.

  3. Obezbedite cev do kućišta tako što ćete povezati fleksibilnu bravu na cevi sa zadržnom štipaljkom koja je zavarena na kućište kosilice sa zadnje strane otvora.

  4. Pričvrstite zadržnu kuku oko okretne šipke da biste fiksirali cev na mestu.

    g005670

    Слика 36

    1. Bacač
    2. Fleksibilna brava
    3. Sigurnosna kopča
    4. Zadržna kuka
    5. Okretna šipka

Samo za model 79392

  1. Nagnite metalni jezičak na prednjem delu bacača u žleb na nosaču zavarenom na kućište kosilice.

    g015203

    Слика 37

    1. Bacač
    2. Metalni jezičak
    3. Nosač

  2. Okrenite bacač unazad i prema kućištu tako da bacač bude u ravni sa kućištem kosilice.

    g015204

    Слика 38

    Note: Kada se bacač spoji sa kućištem, pobrinite se da ivica bacača bude ispod jezička prethodno montiranog sklopa kopče.

  3. Na gornjem delu bacača, zakačite bravu u obliku kuke oko okretne šipke sklopa usmerivača.

    g005670

    Слика 39

    1. Bacač
    2. Usmerivač
    3. Brava, kuka
    4. Okretna šipka

  4. Obezbedite cev do kućišta od 50 inča tako što ćete povezati fleksibilnu bravu na cevi sa zadržnom štipaljkom koja je zavarena na kućište kosilice.

    g005756

    Слика 40

    1. Bacač
    2. Fleksibilna brava
    3. Sigurnosna kopča

Samo za model 79393

  1. Poravnajte otvore u bacaču i montirajte zavrtnjeve u njih. Pričvrstite bacač za kućište kosilice pomoću dva zavrtnja sa ručkom i dve ravne podloške (5/16").

    g017824

    Слика 41

    1. Zavrtnji sa ručkom
    2. Ravna podloška (5/16")
    3. Bacač
    4. Montirani zavrtnjevi

  2. Zakačite fleksibilnu bravu na cevi sa zadržnom štipaljkom koja je zavarena na kućište kosilice sa zadnje strane otvora.

    g017825

    Слика 42

    1. Bacač
    2. Fleksibilna brava
    3. Sigurnosna kopča (zavareno za kućište kosilice)

Spajanje sa odvodnom cevi

Делови потребни за овај поступак:

Odvodna cev1

  1. Uvucite zakrivljeni kraj odvodne cevi u otvor na poklopcu sakupljača.

    g010641

    Слика 43

    1. Odvodna cev
    2. Otvor na poklopcu sakupljača
    3. Odvodna cev, prošireni kraj
    4. Klin
    5. Gumena traka

  2. Navucite prošireni kraj cevi za odvod preko kraja bacača. Pomerite sigurnosnu gumenu traku na spoju bacača preko klina na odvodnoj cevi da biste je pričvrstili.

  3. Nakon montiranja sakupljača, postavite kablove na svećice.

Montiranje prstena kućišta (samo za model 79390)

Делови потребни за овај поступак:

Prsten kućišta4
Zavrtanj (5/16 x ¾")8
Kontranavrtka (5/16")8

  1. Montirajte višedelni prsten kućišta na donji deo kućišta kosilice.

    g015226

    Слика 44

    1. Kontranavrtka (5/16")
    2. Zavrtanj (5/16 x ¾")
    3. Prsten kućišta

  2. Pričvrstite delove prstena na kućište kosilice pomoću 8 zavrtnjeva (5/16 x ¾") i 8 kontranavrtki (5/16").

Montiranje sečiva (samo za model 79390)

Делови потребни за овај поступак:

Sečivo sa visokim podizanjem1

  1. Uklonite postojeće sečivo kosilice koje je montirano na kućište vaše kosilice. Pogledajte odeljak Uklanjanje sečiva“ u Priručniku za operatera za više informacija.

  2. Montiranje sečiva kosilice sa visokim podizanjem. Pogledajte odeljak Montiranje sečiva“ u Priručniku za operatera za više informacija.

Рад

Note: Utvrdite levu i desnu stranu mašine iz uobičajenog položaja operatera.

Упозорење

Da biste izbegli telesne povrede, pratite sledeće procedure:

  • Upoznajte se sa svim uputstvima za rad i bezbednost u Priručniku za operatera za kosilicu pre nego što koristite ovaj priključak.

  • Nikad nemojte skidati odvodnu cev, vreće, poklopac sakupljača ili izbacivač dok motor radi.

  • Uvek isključite motor i sačekajte da se svi pokretni delovi zaustave pre nego što uklanjate blokadu iz sistema za sakupljanje trave.

  • Nikada nemojte obavljati radove održavanja ili popravke dok motor radi.

Pražnjenje vreća za travu

Budite pažljivi kad podižete pune vreće za travu ili manipulišete sa njima. Za pražnjenje vreća za travu:

  1. Parkirajte mašinu na ravnoj površini i deaktivirajte prekidač za kontrolu sečiva.

  2. Pomerite ručice za kontrolu kretanja prema spolja u neutralni položaj, zaustavite motor, uklonite ključ, aktivirajte parkirnu kočnicu i sačekajte da se svi pokretni delovi zaustave pre nego što napustite položaj operatera.

  3. Otvorite (podignite) poklopac sakupljača (Слика 45).

    g005758

    Слика 45

  4. Sabijte otpatke u vreće. Obema rukama podignite vreću i otkačite je sa nosača. Ispraznite vreću. Ponovite postupak za drugu vreću.

  5. Postavite vreće tako što ćete zakačiti kuke rama za vreće na nosače za kuke (Слика 46).

    g005672

    Слика 46

    1. Vreća
    2. Ram sakupljača
    3. Nosač
    4. Kuka rama za vreće

  6. Spustite poklopac sakupljača na vreće.

Čišćenje blokada iz sakupljača

  1. Parkirajte mašinu na ravnoj površini i deaktivirajte prekidač za kontrolu sečiva.

  2. Pomerite ručice za kontrolu kretanja prema spolja u neutralni položaj, zaustavite motor, uklonite ključ, aktivirajte parkirnu kočnicu i sačekajte da se svi pokretni delovi zaustave pre nego što napustite položaj operatera.

  3. Proverite vreće za travu i ispraznite ih ako su pune.

  4. Odvojite odvodnu cev i cev sakupljača.

  5. Uklonite odvodnu cev i cev sakupljača sa gornje strane sakupljača i kućišta kosilice. Pomoću štapa ili sličnog predmeta, pažljivo uklonite i očistite blokadu iz kosilice, odvodne cevi, izbacivača i poklopca sakupljača.

  6. Kad uklonite blokadu, montirajte kompletan sistem za sakupljanje trave i nastavite sa radom.

Uklanjanje sakupljača

Пажња

Neuklanjanje prednjih tegova sakupljača i korišćenje mašine bez priključenog sakupljača mogu dovesti do nestabilnosti, usled čega može doći do gubitka kontrole.

  • Uvek uklonite prednje tegove kad uklanjate priključni sakupljač.

  • Ako uklonite priključak sakupljača, uklonite prednje tegove.

Sakupljač može da se ukloni ponavljanjem odeljaka o postavljanju sve montirane opreme povezane sa sakupljačem u obrnutom redosledu. Ako su tegovi montirani, uvek uklonite prednje tegove sakupljača kada uklanjate priključke sakupljača.

Note: Zaustavna pregrada treba da se ukloni samo kad se montira komplet za malčiranje.

Upotreba vučne poluge

Nosač sakupljača ima opciju vučne poluge koja može da se koristi za vuču.

  • Pročitajte i usvojite sva radna uputstva za mašinu.

  • Kada skrećete, usporite i vodite računa o rastojanju.

  • Pravite široka skretanja i držite vučenu opremu podalje od vučnog vozila.

  • Maksimum za vuču pomoću šipke je 36 kg.

  • Prekomerno povlačenje vučne poluge može da izazove kvar hidrostatičkog sistema prenosa.

    g033033

    Слика 47

    1. Nosač sakupljača sa vučnom polugom

Оперативне напомене

Saveti za sakupljanje trave

Svest o veličini

Imajte na umu da je mašina duža i šira kad je ovaj priključak montiran. Ako se okrećete pod premalim uglom u tesnom prostoru možete oštetiti priključak.

Trimovanje

Uvek trimujte levom stranom kosilice. Nemojte trimovati desnom stranom kosilice jer možete da oštetite cev sakupljača i odvodnu cev.

Visina košenja

Nemojte odabrati prenisku visinu košenja jer dugačka trava koja okružuje kosilicu može da spreči vazduh da prolazi ispod kosilice i ulazi u sistem za sakupljanje trave. Ako ispod kosilice ne prolazi dovoljno vazduha, sistem za sakupljanje trave će se zapušiti.

Učestalost košenja

Kosite travu često, naročito kada brzo raste. Ako trava isuviše poraste moraćete dvaput da je kosite.

Tehnika košenja

Za najbolji izgled travnjaka obavezno malo preklopite kosilicu preko dela koji ste prethodno pokosili. Time se smanjuje opterećenje motora i opasnost od zapušavanja cevi sakupljača i odvodne cevi.

Brzina sakupljanja

Najčešće ćete sakupljati travu sa gasom kosilice u položaju za brz rad i voziti normalnom brzinom kretanja. Međutim, kad je trava izuzetno suva i prašnjava, možda će biti pogodnije da malo smanjite brzinu gasa a povećate brzinu kretanja kosilice. Sistem za sakupljanje trave bi mogao da se zapuši ako vozite prebrzo a brzina motora postane prespora. Na uzbrdicama će možda biti potrebno da usporite brzinu kretanja kosilice. Time se lakše održava brzina motora i efikasnost sakupljanja trave. Kosite nizbrdo kad god je to moguće.

Пажња

Kako se sakupljač puni, dodaje se dodatna težina na zadnji kraj mašine. Ako se naglo zaustavljate i krećete na uzbrdicama, možete izgubiti kontrolu nad upravljanjem ili bi mašina mogla da se prevrne.

  • Nemojte se naglo zaustavljati ni kretati kad se krećete uzbrdo ili nizbrdo. Izbegavajte da krećete na uzbrdici.

  • Ako ipak zaustavite mašinu dok se krećete uzbrdo, deaktivirajte kontrolu sečiva. Zatim se spustite unazad niz brdo u sporoj brzini.

  • Izbegavajte nagle okrete ili nagle promene brzine na nagibima.

  • Ako uklonite priključak sakupljača, uklonite prednje tegove.

Sakupljanje visoke trave

Predugačka trava je teška i možda neće biti potpuno ubačena u vreće za travu. Ako se to dogodi, odvodna cev i cev sakupljača bi mogle da se zapuše. Da biste izbegli zapušavanje sistema za sakupljanje trave, pokosite travu na visokoj visini košenja, a zatim spustite kosilicu na vašu uobičajenu visinu košenja i ponovite postupak sakupljanja.

Sakupljanje mokre trave

Trudite se da uvek kosite travu kad je suva jer će vaš travnjak onda izgledati uredno. Ako morate da kosite mokru travu, koristite konvencionalnu funkciju bočnog izbacivanja trave. Nekoliko sati kasnije, kad se pokošena trava osuši, montirajte kompletni priključni sakupljač trave i usisajte pokošenu travu.

Znaci začepljenja

Dok sakupljate travu, mala količina pokošene trave se obično izduvava sa prednje strane kosilice. Izduvavanje prevelike količine pokošene trave je znak da su vreće pune ili da je sistem zapušen.

Одржавање

Note: Utvrdite levu i desnu stranu mašine iz uobičajenog položaja operatera.

Препоручени распоред(и) одржавања

Интервал сервисног одржавањаПоступак одржавања
Након првих 10 сати
  • Pregledajte sakupljač.
    		•
    Пре сваке употребе или свакодневно
  • Očistite sakupljač.
    		•
    Пре складиштења
  • Pregledajte sakupljač.
  • Očistite sakupljač.
    		•

    Пажња

    Ako ostavite ključ u prekidaču za paljenje, neko bi mogao slučajno da pokrene mašinu i da ozbiljno povredi vas ili nekog od posmatrača.

    Pre bilo kakvog održavanja, uklonite ključ iz prekidača kontakta i skinite kabl sa svećice. Gurnite kabl na stranu da ne bi slučajno došao u dodir sa svećicom.

    Опасност

    Motor može da se zagreje u toku rada. Dodirivanje vrelih površina može dovesti do teških opekotina.

    Sačekajte da se motor, naročito izduvni lonac, ohladi pre nego što ga dodirnete.

    Опасност

    Otpad poput lišća, trave i šiblja može da se zapali. Požar u predelu motora može da izazove telesne povrede i materijalnu štetu.

    • Pazite da se u predelu motora i izduvnog lonca ne nakupljaju otpaci.

    • Kada otvarate poklopac sakupljača, pazite da otpad ne pada na predeo motora i izduvnog lonca.

    • Sačekajte da se mašina ohladi pre odlaganja.

    Pregled priključnog sakupljača

    Интервал сервисног одржавањаПоступак одржавања
    Након првих 10 сати
  • Pregledajte sakupljač.
    		•
    Пре складиштења
  • Pregledajte sakupljač.
    		•

    Pregledajte priključak sakupljača nakon prvih 10 sati rada, a nakon toga na mesečnom nivou.

    1. Proverite izbacivač, odvodnu cev i poklopac sakupljača. Zamenite te delove ako su puknuti ili polomljeni.

    2. Pritegnite sve navrtke, vijke i zavrtnje.

    3. Pregledajte sve pričvršćivače i brave; zamenite sve delove koji nedostaju ili su oštećeni.

    4. Proverite dotrajalost vreća za travu.

      Упозорење

      Vas ili posmatrače može ozbiljno da povredi letenje otpadaka ili odbacivanje predmeta koji mogu da prođu kroz pocepane, pohabane ili dotrajale vreće za travu.

      • Proverite da li vreće za travu imaju rupe, poderotine, znake habanja ili druge znake dotrajalosti.

      • Nemojte prati vreće za travu.

      • Ako je vreća dotrajala, postavite nove vreće za travu koje isporučuje proizvođač ovog priključnog sakupljača.

    Pregled sečiva kosilice

    Redovno pregledajte sečiva kosilice i pregledajte ih svaki put kad sečivo udari u neko strano telo.

    Ako su sečiva teško pohabana ili oštećena, postavite nova sečiva. Pogledajte priručnik za kosačicu ili Priručnik za operatera kosačice za uputstva o kompletnom održavanju sečiva.

    Čišćenje priključnog sakupljača

    Интервал сервисног одржавањаПоступак одржавања
    Пре сваке употребе или свакодневно
  • Očistite sakupljač.
    		•
    Пре складиштења
  • Očistite sakupljač.
    		•

    Note: Da biste sprečili ubrzano propadanje materijala vreće, nakon svake upotrebe čuvajte vreće na mestu gde će se potpuno osušiti.

    1. Nakon svake upotrebe uklonite i vodom iz baštenskog creva operite unutrašnjost i spoljašnjost poklopca sakupljača, odvodnu cev, izbacivač i donju stranu kosilice. Koristite blagi deterdžent da uklonite tvrdokornu prljavštinu.

    2. Obavezno uklonite slepljenu travu sa svih delova.

    3. Isperite vreće za travu vodom iz baštenskog creva da biste uklonili preostale otpatke.

    4. Nakon pranja ostavite delove da se temeljno osuše.

    Складиштење

    Skladištenje priključnog sakupljača

    1. Očistite priključni sakupljač; pogledajte Čišćenje priključnog sakupljača.

    2. Pregledajte priključni sakupljač da li je oštećen; pogledajte Pregled priključnog sakupljača.

    3. Pobrinite se da vreće za travu budu prazne i potpuno suve.

    4. Spremite sakupljač na čisto, suvo mesto sklonjeno od direktnog sunca. Time se štite plastični delovi i produžava životni vek sakupljača. Ako morate da skladištite sakupljač napolju, pokrijte ga pokrivačem otpornim na vremenske uslove.
