Opsamler på 82 cm, 86 cm, 107 cm, 127 cm og 137 cm

Plæneklipper med en venderadius på nul

Model No. 79390-Serial No. 415270000 and Up

Model No. 79391-Serial No. 415270000 and Up

Model No. 79392-Serial No. 415248329 and Up

Model No. 79393-Serial No. 415270000 and Up

Indledning

Læs disse oplysninger omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert.

Når du har brug for service, originale dele eller yderligere oplysninger, bedes du kontakte en autoriseret serviceforhandler eller kundeservice samt have produktets model- og serienummer parat. Figur 1 angiver, hvor model- og serienummeret er placeret på produktet. Skriv numrene, hvor der er gjort plads til dette.

g005673

Figur 1

  1. Model- og serienummerets placering

Denne betjeningsvejledning bruger to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.

Advarselssymbolet (Figur 2) vises både i denne vejledning og på maskinen for at identificere vigtige sikkerhedsmeddelelser, som du skal følge for at undgå ulykker. Dette symbol vises med ordet Fare, Advarsel eller Forsigtig.

  • Fare angiver en overhængende farlig situation, som, hvis den ikke undgås, vil resultere i dødsfald eller alvorlig personskade.

  • Advarsel angiver en potentielt farlig situation, som, hvis den ikke undgås, kan resultere i dødsfald eller alvorlig personskade.

  • Forsigtig Angiver en potentielt farlig situation, som, hvis den ikke undgås,kan resultere i mindre eller moderat personskade.

sa-black

Figur 2

  1. Advarselssymbol

Advarsel

CALIFORNIEN

Advarsel i henhold til erklæring nr. 65

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Sikkerhed

Fare

Motorer kan blive varme under brug. Man kan få alvorlige forbrændinger fra kontakt med varme overflader.

Lad motorer, især lydpotten, køle ned før berøring.

Fare

Affald, f.eks. blade, græs eller krat, kan bryde i brand. En brand i motorområdet kan forårsage personskade og tingskade.

  • Hold motor- og lydpotteområdet fri fra ophobning af affald.

  • Ved åbning af opsamlerdækslet skal du sørge for, at affald ikke falder ned på motor- og lydpotteområdet.

  • Lad maskinen køle af, før den stilles til opbevaring.

Følgende liste indeholder sikkerhedsoplysninger, som du skal kende.

  • Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.

  • Vær ekstra forsigtig med græsfang eller andet udstyr. Dette kan ændre maskinens betjeningsegenskaber og stabilitet.

  • Følg producentens anbefalinger om tilføjelse eller fjernelse af hjulvægte eller modvægte for at forbedre stabiliteten.

  • Brug ikke et græsfang på stejle skråninger. Et tungt græsfang kan føre til, at du mister kontrollen over maskinen, eller at den vælter.

  • Sænk hastigheden, og udvis ekstra forsigtighed på skråninger. Sørg for at køre i den anbefalede retning på skråninger. Plæneforholdene kan påvirke maskinens stabilitet. Vær yderst forsigtig, når du kører nær bratte afsatser.

  • Udfør al bevægelse på skråninger langsomt og gradvis. Foretag ikke pludselige hastigheds- og retningsændringer samt pludselige drejninger.

  • Græsfanget kan hindre udsynet bagud. Vær ekstra forsigtig, når du bakker.

  • Vær forsigtig, når du læsser maskinen på eller af en anhænger eller lastbil.

  • Må aldrig betjenes med udblæsningsdeflektoren hævet, fjernet eller ændret, medmindre der benyttes græsfang.

  • Hold hænder og fødder væk fra bevægelige dele. Undgå at foretage justeringer, når motoren kører.

  • Stands på plan grund, udkobl drevene, spær eller bloker hjulene, sluk for motoren, inden du forlader operatørens betjeningsplads, uanset årsagen, inklusive for at tømme græsfanget eller rense slisken.

  • Hvis du fjerner græsfanget, skal du sørge for at montere en eventuel udblæsningsdeflektor eller skærm, der måtte være fjernet, da græsfanget blev monteret. Undlad at betjene plæneklipperen uden at enten hele græsfanget eller græsdeflektoren er monteret.

  • Stands motoren, før du fjerner græsfanget eller renser slisken.

  • Undlad at efterlade græs i græsfanget i længere tid.

  • Græsfangets komponenter udsættes for slid, beskadigelse og forringelser, hvilket kan blotlægge bevægelige dele eller medføre udslyngning af genstande. Efterse hyppigt komponenterne, og udskift dem med producentens anbefalede dele, når det er nødvendigt.

Sikkerhedsoplysninger om bugsering

  • Det udstyr, der skal bugseres, må kun fastgøres ved bugseringspunktet.

  • Følg anbefalingerne fra redskabets producent om vægtgrænser for udstyr, der bugseres, og bugsering på skråninger.

  • Lad aldrig børn eller andre sidde i eller på udstyr, der bugseres.

  • På skråninger er der risiko for, at udstyr, der bugseres, forårsager tab af trækkraft og mistet herredømme. Reducer den bugserede vægt, og sænk farten.

  • Bremselængden øges i takt med vægten på den bugserede last. Kør langsomt, og vær klar til at bruge ekstra plads til at stoppe.

  • Foretag store sving, så redskabet holdes fri af maskinen.

  • Bugser ikke en last, der vejer mere end bugseringsmaskinen.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal109-6809

109-6809

  1. Fare for knusning af hænder – fjern ikke hele opsamleren fra maskinen. Åbn opsamleroverdelen, og afmonter derefter posen/-erne fra opsamleren. Fjern ikke opsamleroverdelen, når den er lukket. Åbn opsamleroverdelen, og afmonter den.
decal131-4036

131-4036

  1. Det maksimalt tilladte træk er 36 kg.
  2. Læs betjeningsvejledningen.
decal133-8061

133-8061

decal110-6691

110-6691

  1. Fare for udslyngede genstande – hold omkringstående på afstand.
  2. Fare for udslyngede genstande fra plæneklipperen – plæneklipperen må ikke betjenes, medmindre deflektoren eller græsopsamlersystemet er monteret.
  3. Fare for skæring/amputation af hænder eller fødder – hold afstand til bevægelige dele.

Opsætning

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Aktiver parkeringsbremsen.

  3. Sluk motoren, og tag nøglen ud.

Montering af vægten

Dele, der skal bruges til dette trin:

Bolt (⅜ x 1¼ tomme)4
Låsemøtrik (⅜")4
Venstre vægtmonteringsbeslag1
Højre vægtmonteringsbeslag1
Spændeskiver4
Vægtbeslag1
Bolt (⅜ x 1 tomme)2
Flad vægt1
Kuffertvægt1
Nøgleformet tværstang1

Note: Denne fremgangsmåde gælder kun for modeller med bevægelseshåndtag. Modeller med rat skal ikke udstyres med vægte.

Forsigtig

Opsamleren ændrer maskinens vægtfordeling. Betjening af maskinen uden forvægte kan resultere i ustabil tilstand og medføre, at du mister herredømmet.

Sørg for, at forvægtene er behørigt installeret før betjening af maskinen med opsamlerudstyr.

  1. Find de forreste bolte på undersiden af stellet (Figur 3 og Figur 4).

  2. Fjern de to bolte (⅜ x 1 tomme) og to låsemøtrikker (3/8 tomme). Gem låsemøtrikkerne.

    g014875

    Figur 3

    1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    2. Forreste hul, højre side
    3. Bolt (3/8 x 1 tomme)
    4. Låsemøtrik (3/8 tomme)
    g354525

    Figur 4

    1. Låsemøtrik (⅜ tomme)
    2. Forreste hul, venstre side
    3. Forreste venstre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    4. Bolt (⅜ x 1 tomme)

  3. Find venstre og højre vægtmonteringsbeslag blandt løsdelene.

  4. Monter det venstre beslag på undersiden af stellet med 2 bolte (3/8 x 1-1/4 tommer), 2 skiver og 2 låsemøtrikker (3/8 tomme) (Figur 5).

    Note: Brug en låsemøtrik fra løsdelene og en anden låsemøtrik fra 1 af låsemøtrikkerne, som du fjernede tidligere.

    g354523

    Figur 5

    1. Låsemøtrik (⅜ tomme), eksisterende
    2. Forreste hul, venstre side
    3. Forreste venstre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
    4. Låsemøtrik (3/8 tomme), løse dele
    5. Eksisterende hul i stellet
    6. Spændeskive
    7. Bolt (⅜ x 1¼ tomme)
    8. Venstre monteringsbeslag

  5. På maskinens højre side – monter det højre vægtmonteringsbeslag på følgende måde:

    • For maskiner uden fodhjælpspedal: Fastgør beslaget med 2 bolte (⅜ x 1¼ tomme), 2 spændeskiver og 2 låsemøtrikker (⅜ tomme) (Figur 6).

      Note: Brug en låsemøtrik fra løsdelene og en anden låsemøtrik fra 1 af låsemøtrikkerne, som du fjernede tidligere.

      g354522

      Figur 6

      1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
      2. Forreste hul, højre side
      3. Låsemøtrik (3/8 tomme), eksisterende
      4. Højre monteringsbeslag
      5. Bolt (⅜ x 1¼ tomme)
      6. Spændeskive
      7. Eksisterende hul i stellet
      8. Låsemøtrik (3/8 tomme), løse dele

      Note: Spændeskiverne bruges ikke på maskiner med fodhjælpspedal.

    • På maskiner med en fodhjælpspedal skal de forreste fastgørelsesanordninger i fodhjælpspedalens beslag fjernes. Beslaget skal derefter fastgøres med 2 bolte og 2 låsemøtrikker (Figur 7).

      Note: Brug en låsemøtrik fra løsdelene og en anden låsemøtrik fra 1 af låsemøtrikkerne, som du fjernede tidligere.

      g354524

      Figur 7

      1. Forreste højre styrehjul (styrehjulsgaffel og hjul er ikke vist for at gøre illustrationen mere overskuelig)
      2. Forreste hul, højre side
      3. Låsemøtrik (3/8 tomme), eksisterende
      4. Højre monteringsbeslag
      5. Bolt (⅜ x 1¼ tomme)
      6. Fodhjælpspedalens beslag
      7. Eksisterende hul i beslaget
      8. Låsemøtrik (3/8 tomme), løse dele

  6. Monter vægtbeslaget på monteringsbeslagene ved at rette de udvendige huller i beslaget ind efter monteringsbeslagene, der blev monteret tidligere (Figur 8).

    Note: Sørg for, at beslaget er placeret midt på stellet.

  7. Fastgør vægtbeslaget med 2 bolte (3/8 x 1 tomme) og 2 låsemøtrikker (3/8 tomme) (Figur 8).

    g014879

    Figur 8

    1. Låsemøtrik (⅜ tomme)
    2. Vægtbeslag
    3. Venstre monteringsbeslag
    4. Bolt (⅜ x 1 tomme)
    5. Højre monteringsbeslag

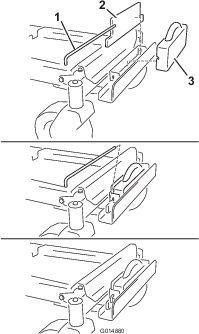

  8. Monter en flad vægt på vægtbeslaget og bevæg den bagud, så den flugter med beslaget (Figur 9).

    g014880

    Figur 9

    1. Nøgleformet tværstang
    2. Flad vægt
    3. Kuffertvægt

  9. Monter en kuffertvægt foran den flade vægt (Figur 9).

  10. Fastgør vægtene på vægtbeslaget med en nøgleformet tværstang (Figur 9). Monter stangen og drej den 90 grader nedad for at låse den fast.

  11. Når du har monteret alle vægtene og beslagene, skal det kontrolleres, at alle fastgørelsesanordninger er tilspændte. Stram dem om nødvendigt.

Important: Når du fjerner opsamlerudstyret, skal du huske at fjerne forvægtene, så maskinen får den korrekte stabilitet igen.

Montering af redskabsmonteringen

Dele, der skal bruges til dette trin:

Stabilisatorbeslag(Til modeller fra 2015 og senere)1
Bræddebolt (5/16" x ¾")2
Låsemøtrik (5/16")4
Selvskærende skrue (5/16" x ¾")2
Bolt (5/16" x 1")2
Drejeramme 1
Låseclips 2
Stang 2
Spændeskive 2
Mærkat på trækstang1

Kun modeller fra 2015 til 2019

Note: Stabilisatorbeslaget anvendes kun på modeller fra 2015 og senere (Figur 10).

  1. Monter stabilisatorbeslaget på motorafskærmningen vha. to bræddebolte (5/16 x 3/4 tomme) og to låsemøtrikker (5/16 tomme) (Figur 10).

    g030494

    Figur 10

    Model fra 2015 vist

    1. Stabilisatorbeslag
    2. Bræddebolt (5/16" x ¾")
    3. Låsemøtrik (5/16 tomme)

  2. Monter drejerammen på maskinstellet som vist i Figur 11. Fastgør drejerammen på maskinen vha. to bolte (5/16 x 1 tomme) og to låsemøtrikker (5/16 tomme).

    g028227

    Figur 11

    1. Maskinstel
    2. Låsemøtrik (5/16")
    3. Hul
    4. Bolt (5/16" x 1")
    5. Drejeramme

  3. Fastgør drejerammen til bunden af maskinstellet vha. 2 selvskærende skruer (5/16 x 3/4 tomme) som vist i Figur 12.

    g028174

    Figur 12

    1. Selvskærende skrue (5/16 x 3/4 tomme)
    2. Drejeramme

  4. Monter mærkatet på trækstangen 1,3 cm til venstre for redskabsmonteringen (Figur 13).

    g028305

    Figur 13

    1. Mærkat på trækstang

  5. Monter den bøjede, brede ende af en stang i den nøgleformede åbning på venstre side af maskinstellet, og flyt stangen bagud for at fastgøre den i stellet (Figur 14).

    Note: Gentag dette trin i maskinens højre side.

    g028306

    Figur 14

    Set fra venstre side

    1. Drejerammehul
    2. Spændeskive
    3. Låseclips
    4. Støttestang
    5. Nøgleformet åbning, eksisterende
    6. Bøjet bred ende af stangen

  6. Før de bøjede ender af stængerne i redskabsmonteringen som vist i Figur 14, og fastgør enden af hver stang med en spændeskive og låseclips.

Kun modeller fra 2011 til 2014

Note: Stabilisatorbeslaget anvendes ikke på modeller fra 2011 til 2014.

Note: Den bageste motorafskærmning er ekstraudstyr til denne opsamler for modeller fra 2011 til 2014.

  1. Monter drejerammen på maskinstellet som vist i Figur 15. Fastgør drejerammen på maskinen vha. to bolte (5/16 x 1 tomme) og to låsemøtrikker (5/16 tomme).

    g032814

    Figur 15

    1. Maskinstel
    2. Låsemøtrik (5/16")
    3. Hul
    4. Bolt (5/16" x 1")
    5. Drejeramme
    6. Bageste motorafskærmning (ekstraudstyr)

  2. Fastgør drejerammen til bunden af maskinstellet vha. 2 selvskærende skruer (5/16 x 3/4 tomme) som vist i Figur 16.

    g030497

    Figur 16

    1. Selvskærende skrue (5/16 x 3/4 tomme)
    2. Drejeramme

  3. Sæt mærkatet på trækstangen 1,3 cm til venstre for redskabsmonteringen (Figur 17).

    g030498

    Figur 17

    1. Mærkat på trækstang

  4. Monter den bøjede, brede ende af en stang i den nøgleformede åbning på venstre side af maskinstellet, og flyt stangen bagud for at fastgøre den i stellet (Figur 18).

    Note: Gentag dette trin i maskinens højre side.

    g030499

    Figur 18

    Set fra venstre side

    1. Drejerammehul
    2. Spændeskive
    3. Låseclips
    4. Støttestang
    5. Nøgleformet åbning (eksisterende)
    6. Bøjet, bred ende af støttestangen

  5. Før de bøjede ender af stangen i redskabsmonteringen som vist i Figur 18, og fastgør enden af hver stang med en spændeskive og låseclips.

Montering af låsestangen

Dele, der skal bruges til dette trin:

Låsestang1
Låseclips1

Monter låsestangen med en låseclips (Figur 19).

g033027

Figur 19

  1. Låseclips
  2. Låsestang

Samling af opsamleroverdelen

Dele, der skal bruges til dette trin:

Opsamleroverdel1
Opsamlerskærm1

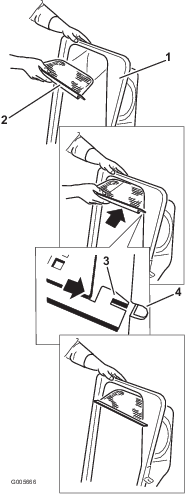

  1. Vend opsamleroverdelen om.

  2. Monter skærmen som vist i Figur 20, så den hælder nedad mod opsamlingsposerne.

    Note: Sørg for, at skærmene klikker på plads, og at tapperne har fat i opsamleroverdelen.

    g005666

    Figur 20

    1. Opsamleroverdel
    2. Skærm
    3. Skærmtap
    4. Rille i opsamleroverdelen

Montering af opsamleroverdelen

Dele, der skal bruges til dette trin:

Poseramme2
Poseenhed2
Øverste opsamlerrør1
Drejebeslag (kun model 79392)2
Bolt (5/16" x 1") (kun model 79392)4
Møtrik (5/16")(Kun model 79392)4

  1. Monter de 2 poserammer på de 2 poseenheder.

    g453040

    Figur 21

  2. Monter opsamleroverdelen på opsamlerstellet.

  3. Gælder kun model 79390, 79391 og 79393: Drej opsamleroverdelen for at rette nøglehullerne i opsamleroverdelens beslag ind efter nøglerne i stolperne på opsamlerstellet (Figur 22).

  4. Gælder kun model 79390, 79391 og 79393: Skub beslagene over stolperne, og drej opsamleroverdelen ned til betjeningspositionen.

    Note: Opsamleroverdelen er nemmere at installere, hvis man er to personer om det.

    g014888

    Figur 22

    1. Opsamleroverdel
    2. Opsamlerstel
    3. Nøglehul
    4. Beslag, opsamleroverdel
    5. Nøgle
    6. Skrue

  5. Gælder kun model 79392: Monter drejebeslagene på drejerammen (Figur 23).

  6. Gælder kun model 79392: Fastgør opsamleroverdelen på drejebeslagene med 4 bolte (5/16" x 1") og 4 møtrikker (5/16").

    Note: Opsamleroverdelen er nemmere at installere, hvis man er to personer om det.

    g300208

    Figur 23

    1. Opsamlerstolper
    2. Bolte (5/16 x 1 tomme)
    3. Møtrikker (5/16 tomme)

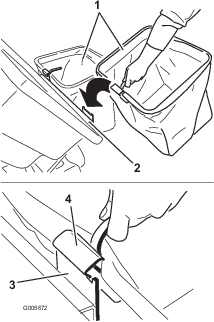

  7. Løft opsamleroverdelen, og monter poserne ved at skyde poserammens kroge over på holdebeslagene (Figur 24).

    g033032

    Figur 24

    1. Pose
    2. Opsamlerstel
    3. Holdebeslag
    4. Krog til poseramme

  8. Sænk opsamleroverdelen over på poserne (Figur 25).

    g033030

    Figur 25

  9. Fastgør motorhjelmen med låsen (Figur 25).

  10. Monter det øverste opsamlerrør ved at sætte den buede ende ind i åbningen i opsamleroverdelen.

    Note: Sørg for, at den brede ende med holdestolpen peger nedad og fremad, så den er klar til at blive parret med finishingsættet.

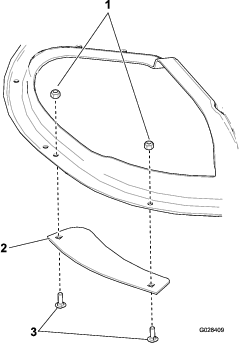

Montering af udblæserafskærmningen (kun plæneklipperskjoldet på 137 cm)

Fastgør udblæserafskærmningen til plæneklipperskjoldet ved hjælp af 2 bræddebolte og 2 låsemøtrikker.

g028409

Figur 26

  1. Låsemøtrikker
  2. Udblæserafskærmning
  3. Bolte

Montering af græsafskærmningen (kun model 79390, 79392 og 79393)

Dele, der skal bruges til dette trin:

Græsafskærmning (kun model 79390)1
Bræddebolt (5/16" x 1⅜") (kun model 79393)2
Flangemøtrik (5/16") (kun model 79393)2

Kun model 79390

  1. Løft græsdeflektoren, og find den eksisterende græsafskærmning.

  2. Fjern de låsemøtrikker og bolten, der fastgør græsafskærmningen til undersiden af plæneklipperskjoldet. Behold alle fastgørelsesanordningerne.

    g015220

    Figur 27

    1. Drejestang
    2. Bolt
    3. Græsafskærmning (eksisterende)
    4. Møtrik (5/16 tomme)
    5. Låsemøtrik

  3. Monter opsamlerens græsafskærmning på undersiden af skjoldet. Fastgør den med de fastgørelsesanordninger, du fjernede tidligere.

    g015221

    Figur 28

    1. Drejestang
    2. Bolt
    3. Opsamlers græsafskærmning
    4. Møtrik (5/16 tomme)
    5. Låsemøtrik

Kun model 79392

Note: På visse modeller er der monteret en græsafskærmning. Gå videre til den næste procedure, hvis en græsafskærmning er monteret.

Important: Græsafskærmningen blev sendt med maskinen som løsdel.

Monter græsafskærmningen på plæneklipperskjoldet med 2 bolte (5/16 x ¾") og 2 låsemøtrikker (5/16"). Tilspænd fastgørelsesanordningerne til 7-9 Nm.

g015321

Figur 29

  1. Bolt (5/16 x ¾ tomme)
  2. Græsskærm
  3. Låsemøtrik (5/16 tomme)

Kun model 79393

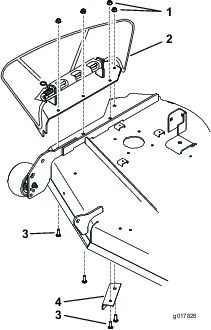

  1. Fjern den pladesamling, der omfatter sideudblæsningsslisken. Gem skruer, bolte og møtrikker samt samlingen.

  2. Fjern den eksisterende afskærmning under højre side af plæneklipperskjoldet. Gem afskærmningen samt skruer, bolte og møtrikker.

    g017826

    Figur 30

    1. Flangemøtrikker
    2. Pladesamling med udblæsningssliske
    3. Bræddebolte
    4. Eksisterende afskærmning

    Note: Når du monterer den eksisterende afskærmning, skal du sørge for, at de korrekte huller anvendes til hver bolt.

  3. Monter den eksisterende afskærmning med en bræddebolt (5/16" x 1") og møtrik (5/16") fra den tidligere fjernede afskærmning.

  4. Brug en ny bolt (5/16" x 1⅜") og en flangemøtrik (5/16") til at fastgøre indersiden af afskærmningen.

    g017823

    Figur 31

    1. Eksisterende flangemøtrik (5/16")
    2. Ny flangemøtrik (5/16")
    3. Ny bræddebolt (5/16" x 1⅜")
    4. Eksisterende bræddebolt (5/16" x 1")
    5. Eksisterende afskærmning

  5. Monter en bræddebolt og en flangemøtrik i det forreste hul som vist i Figur 31.

Montering af slisken

Dele, der skal bruges til dette trin:

Sliske1
Drejeknapper (kun model 79393)2
Flade spændeskiver (5/16") (kun model 79393)2

Kun model 79390

  1. Find slisken blandt løsdelene. Sørg for, at hullerne i hængslet på slisken flugter med hængslet på skjoldet.

  2. Fastgør slisken til skjoldet med clipsen på den snor, der er forbundet med slisken.

    g015222

    Figur 32

    1. Sliske
    2. Clips på snor
    3. Hængsel, på skjold
    4. Hængsel, på sliske

  3. Drej slisken tilbage og ind mod skjoldet, så slisken flugter med plæneklipperskjoldet.

    Note: Når slisken fastgøres til skjoldet, skal det sikres, at den øverste lås ikke er i vejen for drejestangen.

  4. Oven på slisken skal du koble den øverste lås omkring deflektorens drejestang.

    g015223

    Figur 33

    1. Øverste lås
    2. Fleksibel lås

  5. Fastgør slisken til plæneklipperskjoldet ved at hægte den fleksible lås på slisken fast på den låseklemme, der er svejset fast på plæneklipperskjoldet.

Kun model 79391

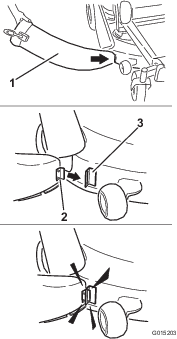

  1. Bøj metaltappen forrest på slisken ind i rillen på beslaget, som er svejset fast på plæneklipperskjoldet.

    g015203

    Figur 34

    1. Sliske
    2. Metaltap
    3. Beslag

  2. Drej slisken tilbage og ind mod skjoldet, så slisken flugter med plæneklipperskjoldet.

    g015204

    Figur 35

    Note: Sørg for, at holdekrogen på slisken er flyttet, så sliskens åbning flugter med skjoldet.

  3. Fastgør slisken til skjoldet ved at hægte den fleksible lås på slisken fast på den låseklemme, der er svejset fast på plæneklipperskjoldet bag åbningen.

  4. Fastgør holdekrogen omkring drejestangen for at fastgøre slisken.

    g005670

    Figur 36

    1. Sliske
    2. Fleksibel lås
    3. Låseklemme
    4. Holdekrog
    5. Drejestang

Kun model 79392

  1. Bøj metaltappen forrest på slisken ind i rillen på beslaget, som er svejset fast på plæneklipperskjoldet.

    g015203

    Figur 37

    1. Sliske
    2. Metaltap
    3. Beslag

  2. Drej slisken tilbage og ind mod skjoldet, så slisken flugter med plæneklipperskjoldet.

    g015204

    Figur 38

    Note: Når slisken fastgøres til skjoldet, skal du sikre dig, at kanten af slisken er under kanten af den klemmesamling, som blev monteret tidligere.

  3. Aktiver den krogformede lås omkring drejestangen på deflektoren oven på slisken.

    g005670

    Figur 39

    1. Sliske
    2. Deflektor
    3. Lås, krog
    4. Drejestang

  4. Fastgør slisken til skjoldet på 127 cm ved at hægte den fleksible lås på slisken fast på den låseklemme, der er svejset fast på plæneklipperskjoldet.

    g005756

    Figur 40

    1. Sliske
    2. Fleksibel lås
    3. Låseklemme

Kun model 79393

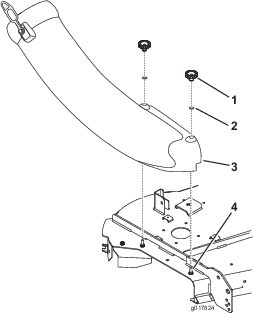

  1. Ret hullerne i slisken ind, og monter den på boltene. Fastgør slisken til plæneklipperskjoldet med de to drejeknapper og flade spændeskiver (5/16").

    g017824

    Figur 41

    1. Drejeknapper
    2. Flad spændeskive (5/16")
    3. Sliske
    4. Fastgjorte bolte

  2. Monter den fleksible lås på slisken på den låseklemme, der er svejset fast på plæneklipperens skjold bag åbningen.

    g017825

    Figur 42

    1. Sliske
    2. Fleksibel lås
    3. Låseklemme (svejset fast på plæneklipperskjoldet)

Tilslutning til udblæsningsrøret

Dele, der skal bruges til dette trin:

Udblæsningsrør1

  1. Skyd den buede ende af udblæsningsrøret ind i åbningen af opsamleroverdelen.

    g010641

    Figur 43

    1. Udblæsningsrør
    2. Åbning i opsamleroverdelen
    3. Udblæsningsrør, bred ende
    4. Tap
    5. Gummistrop

  2. Skyd den brede ende af udblæsningsrøret over enden af slisken. Flyt gummistroppen på udblæserslisken over på tappen på udblæsningsrøret for at fastgøre den.

  3. Efter monteringen af opsamleren, skal kablet sættes på tændrøret/tændrørene.

Montering af skjoldringen(Kun model 79390)

Dele, der skal bruges til dette trin:

Skjoldring4
Bolt (5/16 x 3/4 tomme)8
Låsemøtrik (5/16 tomme)8

  1. Monter de sammenhængende skjoldringe på plæneklipperens bund.

    g015226

    Figur 44

    1. Låsemøtrik (5/16")
    2. Bolt (5/16 x 3/4 tomme)
    3. Skjoldring

  2. Fastgør ringene til skjoldet ved hjælp af 8 bolte (5/16 x 3/4 tomme) og 8 låsemøtrikker (5/16 tomme).

Montering af skærekniven(Kun model 79390)

Dele, der skal bruges til dette trin:

Skærekniv med højt løft1

  1. Fjern de eksisterende plæneklipperknive, der er monteret på plæneklipperskjoldet. Se afsnittet om afmontering af skæreknivene i betjeningsvejledningen for at få flere oplysninger.

  2. Monter plæneklipperkniven med højt løft. Se afsnittet om montering af skæreknivene i betjeningsvejledningen for at få flere oplysninger.

Betjening

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Advarsel

Følg disse fremgangsmåder for at undgå personskade:

  • Gør dig fortrolig med alle betjenings- og sikkerhedsvejledningerne i betjeningsvejledningen til plæneklipperen, før du bruger dette udstyr.

  • Afmonter aldrig udblæsningsrøret, poser, opsamleroverdelen eller slisken, mens motoren kører.

  • Sluk altid for motoren, og vent på, at alle bevægelige dele er standset, før der fjernes en blokering i opsamlersystemet.

  • Foretag aldrig vedligeholdelsesarbejde eller reparationer, mens motoren kører.

Tømning af græsposerne

Vær forsigtig, når du løfter eller håndterer en fuld græspose. Tømning af græsposerne:

  1. Parker maskinen på en plan flade, og udkobl kontakten til regulering af skæreknive.

  2. Flyt bevægelseshåndtagene udefter til neutral låseposition, stop motoren, stop motoren, fjern nøglen, aktiver parkeringsbremsen og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Åbn (hæv) opsamleroverdelen (Figur 45).

    g005758

    Figur 45

  4. Pres det afklippede græs sammen i poserne. Løft op i posen med begge hænder, og hægt den af holdebeslaget. Tøm posen. Gentag proceduren på den anden pose.

  5. Monter poserne ved at skyde poserammens kroge over på holdebeslagene (Figur 46).

    g005672

    Figur 46

    1. Pose
    2. Opsamlerstel
    3. Holdebeslag
    4. Poserammens krog

  6. Sænk opsamleroverdelen over på poserne.

Fjernelse af blokeringer fra opsamleren

  1. Parker maskinen på en plan flade, og udkobl kontakten til regulering af skæreknive.

  2. Flyt bevægelseshåndtagene udefter til neutral låseposition, stop motoren, stop motoren, fjern nøglen, aktiver parkeringsbremsen og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Kontroller græsposerne, og tøm dem, hvis de er fulde.

  4. Adskil udblæsningsrøret og slisken.

  5. Fjern udblæsningsrøret og slisken fra opsamleroverdelen og plæneklipperskjoldet. Brug en pind eller lignende til forsigtigt at fjerne blokeringen i plæneklipperen, udblæsningsrøret, slisken og opsamleroverdelen.

  6. Når du har fjernet blokeringen, skal hele opsamlersystemet monteres og brugen af maskinen genoptages.

Afmontering af opsamleren

Forsigtig

Hvis opsamlerens forvægte ikke fjernes, og maskine betjenes uden opsamleren, kan det forårsage en ustabil tilstand, hvilket kan medføre mistet kontrol over maskinen.

  • Fjern altid forvægtene, når opsamleren afmonteres.

  • Hvis du fjerner opsamlerens redskab, skal du fjerne forvægtene.

Opsamleren kan afmonteres ved at gentage opsætningsproceduren fra alle monterede opsamler-tilknyttede sæt i omvendt rækkefølge. Hvis der er monteret vægtlodder, skal opsamlerens forvægte altid fjernes, når opsamlerudstyret afmonteres.

Note: Det er kun nødvendigt at afmontere græsafskærmningen ved montering af kværnsættet.

Brug af trækstangen

Opsamlerens støttebeslag har en trækstangsfunktion, der kan bruges til bugsering.

  • Læs og forstå alle maskinens betjeningsvejledninger.

  • Når du svinger, skal du sænke farten og holde afstand.

  • Foretag store sving, så det bugserede redskab holdes fri af bugseringskøretøjet.

  • Den maksimale trækkraft med trækstangen er 36 kg.

  • Hvis den maksimale trækbelastning overskrides, kan den hydrostatiske transmission fejle.

    g033033

    Figur 47

    1. Posens støttebeslag med trækstang

Tip vedrørende betjening

Tips til græsopsamling

Husk på størrelsen

Husk, at maskinen er længere og bredere, når dette udstyr er installeret. Udstyret kan beskadiges, hvis du drejer for skarpt på trange steder.

Trimning

Trim altid med venstre side af plæneklipperen. Trim ikke med højre side af plæneklipperen, da du derved kan beskadige opsamlerens sliske og udblæsningsrør.

Klippehøjde

Undlad at indstille plæneklipperens klippehøjde for lavt, da langt græs omkring plæneklipperen kan forhindre luften i at komme ind under plæneklipperen og ind i opsamlersystemet. Hvis der ikke kommer nok luft ind under plæneklipperen, vil der opstå blokeringer i opsamlersystemet.

Klippehyppighed

Klip græsset hyppigt, især når det vokser hurtigt. Hvis græsset bliver for langt, kan det være nødvendigt at klippe det to gange.

Klippeteknik

Du opnår det bedste plæneudseende ved at sørge for, at plæneklipperen overlapper det område, som du allerede har klippet. Det hjælper med at reducere motorbelastningen og mindsker risikoen for blokering af slisken og udblæsningsrøret.

Opsamlingshastighed

Du vil hyppigst foretage opsamling med plæneklipperens gashåndtag i positionen Fast (hurtig), og køre ved normal hastighed over jorden. Ved meget tørt og støvet græs kan det dog være, at du gerne vil sænke gashåndtagshastigheden en smule og forøge plæneklipperens hastighed over jorden. Opsamlingssystemet kan blive blokeret, hvis du kører for hurtigt, og motorhastigheden bliver for langsom. På bakker kan det være nødvendigt at sænke plæneklipperens hastighed over jorden. Dette hjælper med at bevare motorhastigheden og opsamlingseffektiviteten. Slå græsset ned ad bakke, når det er muligt.

Forsigtig

Efterhånden som opsamleren bliver fuld, bliver maskinens bagende tungere. Hvis du bremser og starter pludseligt på skråninger, risikerer du at miste herredømmet, eller at maskinen tipper.

  • Undgå pludselig start eller opbremsning ved kørsel op og ned ad skråninger. Undgå at starte op ad skråninger.

  • Hvis du standser maskinen, mens du kører op ad skråninger, skal du udkoble kontakten til regulering af skærekniven. Derefter skal du bakke langsomt ned ad skråningen.

  • Undgå at foretage pludselige sving og hurtige hastighedsskift på skråninger.

  • Hvis du fjerner opsamlerens redskab, skal du fjerne forvægtene.

Opsamling af langt græs

Meget langt græs er tungt, og der er risiko for, at det ikke vil blive slynget helt ind i græsposerne. Hvis dette sker, kan udblæsningsrøret og slisken blive blokeret. For at undgå blokering af opsamlingssystemet skal græsset slås med en høj klippehøjde, hvorefter plæneklipperen kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Opsamling af vådt græs

Forsøg altid at slå græsset, når det er tørt, da plænen vil komme til at se pænere ud. Hvis du er nødt til at klippe vådt græs, skal du bruge plæneklipperens traditionelle sideudkastsfunktion. Når det afklippede græs er tørt flere timer senere, kan du montere og bruge opsamlerudstyret til at opsamle det afklippede græs.

Tegn på blokering

Når du opsamler græsset, blæser der normalt en lille smule afklippet græs ud foran plæneklipperen. Hvis der blæser meget afklippet græs ud, er det tegn på, at poserne er fulde, eller at systemet er blokeret.

Vedligeholdelse

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Skema over anbefalet vedligeholdelse

VedligeholdelsesintervallerVedligeholdelsesprocedure
Efter de første 10 timer
  • Efterse opsamleren.
    		•
    Hver anvendelse eller dagligt
  • Rengør opsamleren.
    		•
    Før opbevaring
  • Efterse opsamleren.
  • Rengør opsamleren.
    		•

    Forsigtig

    Hvis du lader nøglen sidde i tændingen, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående.

    Fjern nøglen fra tændingen, og tag tændrørskablet af tændrøret, før du udfører vedligeholdelsesarbejde. Flyt tændrørskablet til side, så det ikke kommer i berøring med tændrøret ved et uheld.

    Fare

    En motor kan blive varm under drift. Man kan få alvorlige forbrændinger fra kontakt med varme overflader.

    Lad motoren, især lydpotten, køle ned før berøring.

    Fare

    Affald, f.eks. blade, græs eller krat, kan bryde i brand. En brand i motorområdet kan forårsage personskade og tingskade.

    • Hold motor- og lydpotteområdet fri fra ophobning af affald.

    • Ved åbning af opsamlerdækslet skal du sørge for, at affald ikke falder ned på motor- og lydpotteområdet.

    • Lad maskinen køle af, før den stilles til opbevaring.

    Eftersyn af opsamlerudstyret

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 10 timer
  • Efterse opsamleren.
    		•
    Før opbevaring
  • Efterse opsamleren.
    		•

    Efterse opsamleren efter de første ti timers drift og derefter hver måned.

    1. Kontroller udblæsningsslisken, udblæsningsrøret og opsamleroverdelen. Udskift disse dele, hvis de er revnet eller gået i stykker.

    2. Spænd alle møtrikker, bolte og skruer.

    3. Efterse alle fastgørelsesanordninger og låse. Udskift eventuelle manglende eller beskadigede dele.

    4. Efterse græsposerne for slitage.

      Advarsel

      Du eller forbipasserende kan blive alvorligt kvæstet som følge af udslynget affald eller genstande, der kan passere gennem slidte eller beskadigede græsposer.

      • Kontroller græsposerne for huller, flænger, slid og anden slitage.

      • Undlad at vaske græsposerne.

      • Hvis posen er blevet slidt, skal der monteres ny græsposer fra producenten af dette opsamlerudstyr.

    Eftersyn af skæreknivene

    Efterse skæreknivene jævnligt, og når en skærekniv rammer et fremmedlegeme.

    Hvis skæreknivene er meget slidte eller beskadigede, skal der monteres nye. Se betjeningsvejledningen til plæneklipperen for at få information om vedligeholdelse af skæreknive.

    Rengøring af opsamlerudstyret

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Hver anvendelse eller dagligt
  • Rengør opsamleren.
    		•
    Før opbevaring
  • Rengør opsamleren.
    		•

    Note: For at forhindre, at posematerialet forringes hurtigt, skal poserne opbevares, så de tørrer fuldstændigt, hver gang de har været i brug.

    1. Efter hver anvendelse skal man fjerne og vaske den indvendige og udvendige side af opsamleroverdelen, udblæsningsrøret, udblæsningsslisken og plæneklipperens underside ved at sprøjte delene over med vand fra en haveslange. Brug en mild shampoo til at fjerne genstridigt snavs.

    2. Sørg for at fjerne sammenklumpet græs fra alle dele.

    3. Skyl græsposerne med en haveslange for at fjerne snavs.

    4. Lad alle dele tørre grundigt efter vask.

    Opbevaring

    Opbevaring af opsamleren

    1. Rengør opsamlerudstyret. Se Rengøring af opsamlerudstyret.

    2. Efterse opsamlerudstyret for skader. Se Eftersyn af opsamlerudstyret.

    3. Sørg for, at græsposerne er tomme og helt tørre.

    4. Opbevar opsamleren på et rent, tørt sted, hvor den ikke udsættes for direkte sollys. Det beskytter plasticdelene og forlænger opsamlerens levetid. Hvis du er nødt til at opbevare opsamleren udendørs, skal den dækkes til med et vejrbestandigt betræk.
