Heckfangsystem mit 32", 34", 42", 50" und 54"

Aufsitzrasenmäher mit Nullwendekreis

Model No. 79390-Serial No. 415270000 and Up

Model No. 79391-Serial No. 415270000 and Up

Model No. 79392-Serial No. 415248329 and Up

Model No. 79393-Serial No. 415270000 and Up

Einführung

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.

Wenden Sie sich an Ihren Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern des Produkts griffbereit. In Bild 1 ist angegeben, wo an dem Produkt die Modell- und die Seriennummer angebracht sind. Tragen Sie hier bitte die Modell- und Seriennummern des Geräts ein.

g005673

Bild 1

  1. Typenschild mit Modell- und Seriennummer

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle mechanische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Dieses Sicherheitswarnsymbol (Bild 2) wird sowohl in diesem Handbuch als auch an der Maschine verwendet, um wichtige Sicherheitshinweise zu kennzeichnen, die zur Vermeidung von Unfällen befolgt werden müssen. Dieses Symbol wird mit dem Signalwort Gefahr, Warnung oder Vorsicht dargestellt.

  • Gefahr: bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge.

  • Warnung: bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

  • Vorsicht: bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein.

sa-black

Bild 2

  1. Sicherheitswarnsymbol

Warnung:

KALIFORNIEN

Warnung zu Proposition 65

Bei Verwendung dieses Produkts sind Sie ggf. Chemikalien ausgesetzt, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen.

Sicherheit

Gefahr

Motoren werden beim Betrieb heiß. Wenn Sie heiße Oberflächen berühren, können Sie schwere Verbrennungen erleiden.

Fassen Sie Motoren, besonders Auspuffe, erst nach dem Abkühlen an.

Gefahr

Rückstände, wie Laub, Gras oder Grünabfälle können Feuer fangen. Ein Brand im Motorraum kann schwere Verletzungen und Sachschäden verursachen.

  • Halten Sie den Motor und Auspuff von Rückständen frei.

  • Passen Sie beim Öffnen der Baggerabdeckung auf, dass keine Rückstände in den Motor- und Auspuffbereich fallen.

  • Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern.

In der folgenden Liste finden Sie Informationen zur Sicherheit, mit denen Sie vertraut sein sollten.

  • Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitsschildern vertraut.

  • Gehen Sie mit Heckfangsystemen oder anderen Zusatzgeräten besonders vorsichtig vor. Anbaugeräte können die Stabilität und Betriebsmerkmale der Zugmaschine verändern.

  • Befolgen Sie zur Verbesserung der Stabilität die Herstelleranweisungen bezüglich des Radballasts und der Gegengewichte.

  • Verwenden Sie an steilen Hängen kein Heckfangsystem. Ein schweres Heckfangsystem kann zum Kontrollverlust und zum Umkippen der Maschine führen.

  • Fahren Sie an Hanglagen langsamer und mit erhöhter Vorsicht. Stellen Sie sicher, dass Sie Hänge in der empfohlenen Richtung befahren. Der Zustand der Rasenflächen kann sich auf die Stabilität der Maschine auswirken. Seien Sie besonders vorsichtig, wenn Sie in der Nähe von Gräben arbeiten.

  • Führen Sie alle Bewegungen an Hängen langsam und schrittweise durch. Ändern Sie nie plötzlich die Geschwindigkeit oder Richtung.

  • Das Heckfangsystem kann die Sicht nach hinten einschränken. Passen Sie besonders auf, wenn Sie rückwärts fahren.

  • Gehen Sie beim Ver- und Abladen der Maschine auf/von einem Anhänger oder Pritschenwagen vorsichtig vor.

  • Setzen Sie die Maschine nie mit angehobenem, abgenommenem oder verändertem Auswurfablenkblech ein, es sei denn, Sie verwenden ein Heckfangsystem.

  • Halten Sie Ihre Hände und Füße von beweglichen Teilen fern. Bei laufendem Motor sollten keine Einstellungsarbeiten vorgenommen werden.

  • Halten Sie auf einer ebenen Fläche an, kuppeln Sie alle Antriebe aus, blockieren Sie die Räder und stellen Sie den Motor ab, wenn Sie den Fahrersitz aus irgendeinem Grund verlassen. Dies gilt auch für das Leeren des Heckfangsystems oder Entfernen von Verstopfungen des Auswurfkanals.

  • Wenn Sie das Heckfangsystem abnehmen, müssen Sie auf jeden Fall ein Auswurfablenkblech oder einen Schutz anbringen, den Sie ggf. für die Montage des Heckfangsystems abgenommen haben. Setzen Sie das Mähwerk nicht ohne montiertes Heckfangsystem oder installiertes Ablenkblech ein.

  • Stellen Sie den Motor ab, bevor Sie das Heckfangsystem abnehmen oder Verstopfungen im Auswurfkanal beseitigen.

  • Lassen Sie Schnittgut nicht für längere Zeit im Heckfangsystem.

  • Die Bauteile des Heckfangsystems verschleißen, werden beschädigt und verschlechtern sich im Laufe der Zeit, was bewegliche Teile freilegen kann und das Ausschleudern von Gegenständen ermöglicht. Prüfen Sie die Bauteile regelmäßig und tauschen Sie diese durch vom Hersteller empfohlene Ersatzteile aus, wenn das notwendig erscheint.

Sicherheit beim Schleppen

  • Befestigen Sie abgeschleppte Geräte nur an der Anhängerkupplung.

  • Halten Sie die Empfehlungen des Anbaugeräteherstellers hinsichtlich Gewichtslimits für geschleppte Geräte und Schleppen an Hanglagen ein.

  • Halten Sie Kinder und andere Personen immer von angehängten Geräten fern.

  • Auf Hängen kann das Gewicht des angehängten Geräts zu einem Verlust der Haftung und Kontrolle führen. Verringern Sie das geschleppte Gewicht und die Geschwindigkeit.

  • Der Bremsweg verlängert sich mit dem Gewicht der geschleppten Last. Fahren Sie langsam und berücksichtigen Sie den längeren Bremsweg.

  • Wenden Sie großzügig, damit das Anbaugerät nicht die Maschine berührt.

  • Schleppen Sie keine Last, die schwerer als die Zugmaschine ist.

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal109-6809

109-6809

  1. Quetschgefahr der Hände: Nehmen Sie nicht das ganze Heckfangsystem von der Maschine ab. Öffnen Sie die Abdeckung des Heckfangsystems und nehmen Sie die Fangkörbe vom Heckfangsystem ab. Nehmen Sie die Abdeckung des Heckfangsystems nicht in geschlossenem Zustand ab. Öffnen Sie die Abdeckung und nehmen Sie diese dann ab.
decal131-4036

131-4036

  1. Die maximale Ziehkraft der Deichsel ist 36 kg.
  2. Lesen Sie die Bedienungsanleitung.
decal133-8061

133-8061

decal110-6691

110-6691

  1. Gefahr durch herausgeschleuderte Objekte: Unbeteiligte müssen einen Abstand zur Maschine halten.
  2. Gefahr durch vom Rasenmäher herausgeschleuderte Gegenstände: Setzen Sie die Maschine nicht ohne Ablenkblech oder Heckfangsystem ein.
  3. Gefahr von Schnittverletzungen und/oder der Amputation von Händen oder Füßen: Berühren Sie keine beweglichen Teilen.

Einrichtung

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

  3. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

Einbauen des Ballasts

Für diesen Arbeitsschritt erforderliche Teile:

Schraube (⅜" x 1¼")4
Sicherungsmutter (⅜")4
Ballastbefestigungshalterung, links1
Ballastbefestigungshalterung, rechts1
Scheiben4
Ballasthalterung1
Schraube (⅜" x 1")2
Flacher Ballast1
Kofferballast1
Verkeilte Querstange1

Note: Diese Schritte gelten nur für Modelle mit Schalthebeln. Für Geräte mit einem Lenkrad wird kein Ballast benötigt.

Achtung

Das Heckfangsystem kann die Gewichtsverteilung der Maschine ändern. Das Verwenden der Maschine ohne vorderen Ballast kann zu Instabilität und einem Verlust der Maschinenkontrolle führen.

Stellen Sie sicher, dass der vordere Ballast richtig installiert ist, bevor Sie die Maschine mit dem Heckfangsystem verwenden.

  1. Ermitteln Sie die vorderen Schrauben an der Unterseite des Rahmens (Bild 3 und Bild 4).

  2. Entfernen Sie die zwei Schrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜"). Bewahren Sie die Sicherungsmuttern auf.

    g014875

    Bild 3

    1. Rechtes Vorderlaufrad (Laufradgabel und Rad werden aus Übersichtsgründen nicht abgebildet)
    2. Loch vorne, rechte Seite
    3. Schraube (⅜" x 1")
    4. Sicherungsmutter (⅜")
    g354525

    Bild 4

    1. Sicherungsmutter (⅜")
    2. Loch vorne, linke Seite
    3. Linkes Vorderlaufrad (Laufradgabel und Rad werden aus Übersichtsgründen nicht gezeigt)
    4. Schraube (⅜" x 1")

  3. Die rechte und linke Ballastbefestigungshalterung finden Sie in den losen Teilen.

  4. Befestigen Sie die linke Halterung mit zwei Schrauben (⅜" x 1¼"), zwei Scheiben und zwei Sicherungsmuttern (⅜") an der Unterseite des Rahmens (Bild 5).

    Note: Verwenden Sie eine Sicherungsmutter aus den lose mitgelieferten Teilen und die andere von den vorher entfernten Sicherungsmuttern.

    g354523

    Bild 5

    1. Sicherungsmutter (3/8"), vorhanden
    2. Loch vorne, linke Seite
    3. Linkes Vorderlaufrad (Laufradgabel und Rad werden aus Übersichtsgründen nicht gezeigt)
    4. Sicherungsmutter (3/8"), lose Teile
    5. Loch im Rahmen
    6. Unterlegscheibe
    7. Schraube (⅜" x 1¼")
    8. Linke Befestigungshalterung

  5. Befestigen Sie die rechte Ballastbefestigungshalterung an der rechten Seite der Maschine wie folgt:

    • Befestigen Sie an Maschinen ohne Hubpedal die Halterung mit zwei Schrauben (⅜" x 1¼"), zwei Scheiben und zwei Sicherungsmuttern (⅜") (Bild 6).

      Note: Verwenden Sie eine Sicherungsmutter aus den lose mitgelieferten Teilen und die andere von den vorher entfernten Sicherungsmuttern.

      g354522

      Bild 6

      1. Rechtes Vorderlaufrad (Laufradgabel und Rad werden aus Übersichtsgründen nicht gezeigt)
      2. Loch vorne, rechte Seite
      3. Sicherungsmutter (3/8"), vorhanden
      4. Rechte Befestigungshalterung
      5. Schraube (⅜" x 1¼")
      6. Unterlegscheibe
      7. Loch im Rahmen
      8. Sicherungsmutter (3/8"), lose Teile

      Note: Bei Maschinen mit Hubpedal werden die Scheiben nicht verwendet.

    • Maschinen mit Hubpedal: Entfernen Sie die vorderen Befestigungen in der Halterung des Hubpedals und befestigen Sie die Halterung mit zwei Schrauben und zwei Sicherungsmuttern (Bild 7).

      Note: Verwenden Sie eine Sicherungsmutter aus den lose mitgelieferten Teilen und die andere von den vorher entfernten Sicherungsmuttern.

      g354524

      Bild 7

      1. Rechtes Vorderlaufrad (Laufradgabel und Rad werden aus Übersichtsgründen nicht gezeigt)
      2. Loch vorne, rechte Seite
      3. Sicherungsmutter (3/8"), vorhanden
      4. Rechte Befestigungshalterung
      5. Schraube (⅜" x 1¼")
      6. Halterung des Hubfußpedals
      7. Loch in Halterung
      8. Sicherungsmutter (3/8"), lose Teile

  6. Fluchten Sie für die Montage der Ballasthalterung an den Befestigungshalterungen die äußeren Löcher in der Halterung mit den vorher montierten Befestigungshalterungen aus (Bild 8).

    Note: Stellen Sie sicher, dass die Halterung im Rahmen zentriert ist.

  7. Befestigen Sie die Ballasthalterung mit zwei Schrauben (3/8" x 1") und zwei Sicherungsmuttern (3/8") (Bild 8).

    g014879

    Bild 8

    1. Sicherungsmutter (⅜")
    2. Ballasthalterung
    3. Linke Befestigungshalterung
    4. Schraube (⅜" x 1")
    5. Rechte Befestigungshalterung

  8. Befestigen Sie einen flachen Ballast an der Ballasthalterung und bewegen diese nach hinten, bündig mit der Halterung (Bild 9).

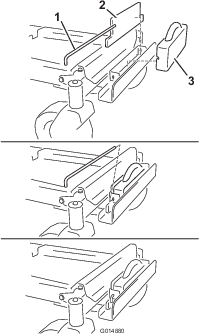

    g014880

    Bild 9

    1. Verkeilte Querstange
    2. Flacher Ballast
    3. Kofferballast

  9. Befestigen Sie einen Kofferballast vor dem flachen Ballast (Bild 9).

  10. Befestigen Sie den Ballast mit einer verkeilten Querstange an der Ballasthalterung (Bild 9). Setzen Sie die Stange ein und drehen Sie um 90 Grad nach unten, um sie zu arretieren.

  11. Wenn aller Ballast und die Halterungen befestigt sind, prüfen Sie, ob alle Befestigungen angezogen sind. Ziehen Sie sie ggf. an.

Important: Wenn Sie das Heckfangsystem abnehmen, müssen Sie auch den vorderen Ballast abnehmen, um die Stabilität der Maschine zu erhalten.

Befestigung der Anbaugeräthalterung

Für diesen Arbeitsschritt erforderliche Teile:

Stabilisatorbügel(Für Modelle ab Baujahr 2015)1
Schlossschraube (5/16" x ¾")2
Sicherungsmutter (5/16")4
Blechschraube (5/16" x ¾")2
Schraube (5/16" x 1")2
Drehrahmen 1
Splint 2
Stange 2
Unterlegscheibe 2
Zugstangenaufkleber1

Nur für Modelle, Baujahr 2015 bis 2019

Note: Der Stabilisatorbügel wird nur an Modellen ab Baujahr 2015 verwendet (Bild 10).

  1. Befestigen Sie den Stabilisatorbügel mit zwei Schlossschrauben (5/16" x ¾") und zwei Sicherungsmuttern (5/16") an der Motorschutzvorrichtung (Bild 10).

    g030494

    Bild 10

    Bild zeigt Modell, Baujahr 2015

    1. Stabilisatorbügel
    2. Schlossschraube (5/16" x ¾")
    3. Sicherungsmutter (5/16")

  2. Befestigen Sie den Drehrahmen an der Maschine, wie in Bild 11 abgebildet. Befestigen Sie den Drehrahmen mit zwei Schrauben (5/16" x 1") und zwei Sicherungsmuttern (5/16") am Maschinenrahmen.

    g028227

    Bild 11

    1. Maschinenrahmen
    2. Sicherungsmutter (5/16")
    3. Loch
    4. Schraube (5/16" x 1")
    5. Drehrahmen

  3. Befestigen Sie den Drehrahmen mit zwei Blechschrauben (5/16" x ¾") an der Unterseite des Maschinenrahmens, wie in Bild 12 abgebildet.

    g028174

    Bild 12

    1. Blechschraube (5/16" x ¾")
    2. Drehrahmen

  4. Bringen Sie den Zugstangenaufkleber 1,3 cm links von der Anbaugeräthalterung an (Bild 13).

    g028305

    Bild 13

    1. Zugstangenaufkleber

  5. Setzen Sie das gebogene, flache Ende einer Stange in den verkeilten Schlitz an der linken Seite des Maschinenrahmens ein und bewegen die Stange nach hinten, damit sie im Rahmen sitzt (Bild 14).

    Note: Wiederholen Sie diese Schritte für die rechte Seite der Maschine.

    g028306

    Bild 14

    Abbildung zeigt linke Seite

    1. Drehrahmenloch
    2. Unterlegscheibe
    3. Splint
    4. Stützstange
    5. Verkeilter Schlitz, vorhanden
    6. Gebogenes, flaches Ende der Stange

  6. Setzen Sie die gebogenen Enden der Stangen in die Anbaugerätbefestigung ein, wie in Bild 14 abgebildet, und befestigen Sie das Ende jeder Stange mit einer Scheibe und einem Splint.

Nur für Modelle, Baujahr 2011 bis 2014

Note: Der Stabilisatorbügel wird nur an Modellen, Baujahr 2011 bis 2014, verwendet.

Note: An Modellen, Baujahr 2011 bis 2014, ist die hintere Motorschutzvorrichtung für dieses Heckfangsystem optional.

  1. Befestigen Sie den Drehrahmen an der Maschine, wie in Bild 15 abgebildet. Befestigen Sie den Drehrahmen mit zwei Schrauben (5/16" x 1") und zwei Sicherungsmuttern (5/16") am Maschinenrahmen.

    g032814

    Bild 15

    1. Maschinenrahmen
    2. Sicherungsmutter (5/16")
    3. Loch
    4. Schraube (5/16" x 1")
    5. Drehrahmen
    6. Hintere Motorschutzvorrichtung (optional)

  2. Befestigen Sie den Drehrahmen mit zwei Blechschrauben (5/16" x ¾") an der Unterseite des Maschinenrahmens, wie in Bild 16 abgebildet.

    g030497

    Bild 16

    1. Blechschraube (5/16" x ¾")
    2. Drehrahmen

  3. Bringen Sie den Zugstangenaufkleber 1,3 cm links von der Anbaugeräthalterung an (Bild 17).

    g030498

    Bild 17

    1. Zugstangenaufkleber

  4. Setzen Sie ein gebogenes, flaches Ende der Stange in den verkeilten Schlitz an der linken Seite des Maschinenrahmens ein und bewegen die Stange nach hinten, damit sie im Rahmen sitzt (Bild 18).

    Note: Wiederholen Sie diese Schritte für die rechte Seite der Maschine.

    g030499

    Bild 18

    Abbildung zeigt linke Seite

    1. Drehrahmenloch
    2. Unterlegscheibe
    3. Splint
    4. Stützstange
    5. Verkeilter Schlitz (vorhanden)
    6. Gebogenes, flaches Ende der Stützstange

  5. Setzen Sie die gebogenen Enden der Stange in die Anbaugerätbefestigung ein, wie in Bild 18 abgebildet, und befestigen Sie das Ende jeder Stange mit einer Scheibe und einem Splint.

Befestigen der Verriegelungsstange

Für diesen Arbeitsschritt erforderliche Teile:

Verriegelungsstange1
Splint1

Befestigen Sie die Verriegelungsstange mit einem Splint (Bild 19).

g033027

Bild 19

  1. Splint
  2. Verriegelungsstange

Montieren der Abdeckung des Heckfangsystems

Für diesen Arbeitsschritt erforderliche Teile:

Abdeckung des Heckfangsystems1
Gitter des Heckfangsystems1

  1. Drehen Sie die Abdeckung des Heckfangsystems um.

  2. Setzen Sie das Gitter so ein, wie in Bild 20 abgebildet, dass es sich nach unten zu den Grasfangkörben neigt.

    Note: Stellen Sie sicher, dass die Gitter einrasten und die Nasen an der Abdeckung des Heckfangsystems greifen.

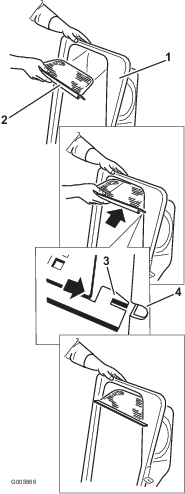

    g005666

    Bild 20

    1. Abdeckung des Heckfangsystems
    2. Gitter
    3. Gitternase
    4. Schlitz in der Abdeckung des Heckfangsystems

Einbauen der Abdeckung des Heckfangsystems

Für diesen Arbeitsschritt erforderliche Teile:

Fangkorbrahmen2
Fangkorbbaugruppe2
Oberes Rohr des Heckfangsystems1
Schwenkhalterung(Nur Modell 79392)2
Schraube (5/16" x 1") (Nur Modell 79392)4
Mutter (5/16") (Nur Modell 79392)4

  1. Montieren Sie die zwei Fangkorbrahmen an den zwei Fangkorbbaugruppen.

    g453040

    Bild 21

  2. Bauen Sie die Abdeckung des Heckfangsystems am Rahmen des Heckfangsystems ein.

  3. Nur für Modelle 79390, 79391 und 79393: Drehen Sie die Abdeckung des Heckfangsystems, um die Löcher für die Passfedern in den oberen Halterungen des Heckfangsystems mit den Löchern für die Passfedern in den Pfosten am Rahmen des Heckfangsystems auszufluchten (Bild 22).

  4. Nur für Modelle 79390, 79391 und 79393: Schieben Sie die Halterungen über die Bolzen und drehen Sie das Heckfangsystem von oben nach unten in die Betriebsposition.

    Note: Der Einbau der Abdeckung des Heckfangsystems ist einfacher, wenn dies zwei Personen tun.

    g014888

    Bild 22

    1. Abdeckung des Heckfangsystems
    2. Rahmen des Heckfangsystems
    3. Schlüsselloch
    4. Halterung, Abdeckung des Heckfangsystems
    5. Schlüssel
    6. Pfosten

  5. Nur für Modelle 79392: Montieren Sie die Schwenkbügel auf den Drehrahmen (Bild 23).

  6. Nur für Modell 79392: Befestigen Sie die Oberseite des Heckfangsystems an den Schwenkbügeln mit vier Schrauben (5/16" x 1") und vier Muttern (5/16").

    Note: Der Einbau der Abdeckung des Heckfangsystems ist einfacher, wenn dies zwei Personen tun.

    g300208

    Bild 23

    1. Drehzapfen des Heckfangsystems
    2. Schraube (5/16" x 1")
    3. Muttern (5/16")

  7. Heben Sie die Abdeckung des Heckfangsystems an und setzen Sie die Grasfangkörbe ein. Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 24).

    g033032

    Bild 24

    1. Fangkorb
    2. Rahmen des Heckfangsystems
    3. Halterung
    4. Korbhaken

  8. Senken Sie die Abdeckung des Heckfangsystems auf die Körbe ab (Bild 25).

    g033030

    Bild 25

  9. Befestigen Sie die Abdeckung mit dem Riegel (Bild 25).

  10. Setzen Sie zur Montage des oberen Heckfangsystemrohrs das gekrümmte Ende in die Öffnung an der Oberseite des Heckfangsystems ein.

    Note: Stellen Sie sicher, dass das flache Ende mit der Befestigungsstrebe nach unten und vorne zeigt, damit es am Finishingkit befestigt werden kann.

Montage des Auswurfkanalablenkblechs (nur 54"-Mähwerk)

Befestigen Sie das Auswurfkanalablenkblech mit zwei Schlossschrauben und zwei Sicherungsmuttern am Mähwerk.

g028409

Bild 26

  1. Sicherungsmuttern
  2. Auswurfkanalablenkblech
  3. Schrauben

Montage des Versatzablenkblechs (nur Modelle 79390, 79392 und 79393)

Für diesen Arbeitsschritt erforderliche Teile:

Versatzablenkblech (nur Modell 79390)1
Schlossschraube (5/16 x 1-3/8") (nur Modell 79393)2
Bundmutter (5/16") (nur Modell 79393)2

Nur für Modell 79390

  1. Heben Sie das Grasablenkblech an und ermitteln Sie das vorhandene Versatzablenkblech.

  2. Entfernen Sie die Sicherungsmuttern und die Schraube, mit denen das Versatzablenkblech an der Unterseite des Mähwerks befestigt ist. Bewahren Sie alle Befestigungselemente auf.

    g015220

    Bild 27

    1. Gelenkstange
    2. Schraube
    3. Versatzablenkblech (vorhanden)
    4. Mutter (5/16")
    5. Sicherungsmutter

  3. Befestigen Sie das Versatzablenkblech des Heckfangsystems an der Unterseite des Mähwerks. Sichern Sie es mit den vorher entfernten Befestigungen.

    g015221

    Bild 28

    1. Gelenkstange
    2. Schraube
    3. Versatzablenkblech des Heckfangsystems
    4. Mutter (5/16")
    5. Sicherungsmutter

Nur für Modell 79392

Note: An bestimmten Modellen ist das Versatzablenkblech montiert. Gehen Sie auf den nächsten Schritt weiter, wenn das Versatzablenkblech montiert ist.

Important: Das Versatzablenkblech finden Sie in den lose mitgelieferten Teilen.

Befestigen Sie das Versatzablenkblech mit zwei Schrauben (5/16" x 3/4") und zwei Sicherungsmuttern (5/16") am Mähwerk. Ziehen Sie die Befestigungen bis auf 7-9 N·m an.

g015321

Bild 29

  1. Schraube (5/16" x 3/4")
  2. Versatzablenkblech
  3. Sicherungsmutter (5/16")

Nur für Modell 79393

  1. Entfernen Sie die Plattenbaugruppe, die den Seitenauswurfkanal enthält. Bewahren Sie dieBaugruppe und die Befestigungselemente auf.

  2. Entfernen Sie das vorhandene Ablenkblech unter der rechten Seite des Mähwerks. Bewahren Sie das Ablenkblech und die Befestigungselemente auf.

    g017826

    Bild 30

    1. Bundmuttern
    2. Plattenanordnung mit Auswurfkanal
    3. Schlossschrauben
    4. Vorhandenes Ablenkblech

    Note: Achten Sie beim Einbau des vorhandenen Ablenkblechs darauf, dass die richtigen Löcher für jede Schraube verwendet werden.

  3. Montieren Sie das vorhandene Ablenkblech mit einer Schlossschraube (5/16" x 1") und einer Mutter (5/16") vom zuvor entfernten Ablenkblech.

  4. Verwenden Sie eine neue Schraube (5/16" x 1-3/8") und eine Flanschmutter (5/16"), um die Innenseite des Ablenkblechs zu sichern.

    g017823

    Bild 31

    1. Vorhandene Bundmutter (5/16")
    2. Neue Bundmutter (5/16")
    3. Neue Schlossschraube (5/16 x 1-3/8")
    4. Vorhandene Schlossschraube (5/16" x 1")
    5. Vorhandenes Ablenkblech

  5. Montieren Sie eine Schlossschraube und eine Flanschmutter in das in Bild 31 dargestellte vordere Loch.

Einbauen des Auswurfkanals

Für diesen Arbeitsschritt erforderliche Teile:

Auswurfkanal1
Sterngriffe (nur Modell 79393)2
Flachscheiben (5/16") (nur Modell 79393)2

Nur für Modell 79390

  1. Den Auswurfkanal finden Sie in den lose mitgelieferten Teilen. Fluchten Sie die Löcher im Scharnier am Auswurfkanal mit dem Scharnier am Mähwerk aus.

  2. Befestigen Sie den Auswurfkanal mit dem Splint an der Verbindungsleine, die mit dem Auswurfkanal verbunden ist.

    g015222

    Bild 32

    1. Auswurfkanal
    2. Splint an Verbindungsleine
    3. Scharnier am Mähwerk
    4. Scharnier am Auswurfkanal

  3. Drehen Sie den Auswurfkanal nach hinten zum Mähwerk, sodass der Auswurfkanal mit dem Mähwerkgehäuse bündig ist.

    Note: Wenn der Auswurfkanal mit dem Mähwerk bündig ist, stellen Sie sicher, dass der obere Riegel die Gelenkstange nicht behindert.

  4. Haken Sie den oberen Riegel oben am Auswurfkanal um die Gelenkstange des Ablenkblechs.

    g015223

    Bild 33

    1. Oberer Riegel
    2. Flexibler Verschluss

  5. Haken Sie zum Befestigen des Auswurfkanals am Mähwerk den flexiblen Verschluss am Auswurfkanal an der Halteklemme ein, die am Mähwerk angeschweißt ist.

Nur für Modell 79391

  1. Winkeln Sie die Metallnase vorne am Auswurfkanal in den Schlitz in der Halterung ab, die am Mähwerk vor dem Ausschnitt angeschweißt ist.

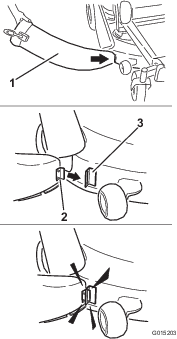

    g015203

    Bild 34

    1. Auswurfkanal
    2. Metallnase
    3. Halterung

  2. Drehen Sie den Auswurfkanal nach hinten zum Mähwerk, sodass der Auswurfkanal mit dem Mähwerkgehäuse bündig ist.

    g015204

    Bild 35

    Note: Stellen Sie sicher, dass der Befestigungshaken am Auswurfkanal nicht im Weg ist, sodass die Öffnung des Auswurfkanals bündig am Mähwerk befestigt ist.

  3. Haken Sie zum Befestigen des Auswurfkanals am Mähwerk den flexiblen Verschluss am Auswurfkanal an der Halteklemme ein, die hinter der Öffnung am Mähwerk angeschweißt ist.

  4. Montieren Sie den Befestigungshaken um die Gelenkstange, um den Auswurfkanal in der Stellung zu arretieren.

    g005670

    Bild 36

    1. Auswurfkanal
    2. Flexibler Verschluss
    3. Befestigungsklemme
    4. Befestigungshaken
    5. Gelenkstange

Nur für Modell 79392

  1. Winkeln Sie die Metallnase vorne am Auswurfkanal in den Schlitz in der Halterung ab, die am Mähwerk vor dem Ausschnitt angeschweißt ist.

    g015203

    Bild 37

    1. Auswurfkanal
    2. Metallnase
    3. Halterung

  2. Drehen Sie den Auswurfkanal nach hinten zum Mähwerk, so dass der Auswurfkanal mit dem Mähwerkgehäuse bündig ist.

    g015204

    Bild 38

    Note: Wenn Sie den Auswurfkanal am Mähwerk anbringen, stellen Sie sicher, dass die Kante des Auswurfkanals unter der Lippe des vorher eingebauten Clips ist.

  3. Haken Sie oben am Auswurfkanal den hakenförmigen Riegel um die Gelenkstange des Ablenkblechs.

    g005670

    Bild 39

    1. Auswurfkanal
    2. Ablenkblech
    3. Riegel, Haken
    4. Gelenkstange

  4. Haken Sie zum Befestigen des Auswurfkanals am 50"-Mähwerk den flexiblen Verschluss am Auswurfkanal an der Halteklemme ein, die am Mähwerk angeschweißt ist.

    g005756

    Bild 40

    1. Auswurfkanal
    2. Flexibler Verschluss
    3. Befestigungsklemme

Nur für Modell 79393

  1. Richten Sie die Löcher im Auswurfkanal aus und befestigen Sie ihn an den Schrauben. Befestigen Sie den Auswurfkanal mit den beiden Sterngriffen und Flachscheiben (5/16") am Mähwerk.

    g017824

    Bild 41

    1. Sterngriffe
    2. Flache Scheibe (5/16")
    3. Auswurfkanal
    4. Montierte Schrauben

  2. Haken Sie den flexiblen Verschluss am Auswurfkanal an der Befestigungsklemme ein, der hinter der Öffnung am Mähwerk angeschweißt ist.

    g017825

    Bild 42

    1. Auswurfkanal
    2. Flexibler Verschluss
    3. Halteklemme (am Mähwerk angeschweißt)

Verbinden mit dem Auswurfrohr

Für diesen Arbeitsschritt erforderliche Teile:

Auswurfrohr1

  1. Schieben Sie das gekrümmte Ende des Auswurfrohrs in die Öffnung in der Abdeckung des Heckfangsystems.

    g010641

    Bild 43

    1. Auswurfrohr
    2. Öffnung in der Abdeckung des Heckfangsystems
    3. Auswurfrohr, breites Ende
    4. Stift
    5. Gummihalterung

  2. Schieben Sie das breite Ende des Auswurfrohrs über das Ende des Auswurfkanals. Schieben Sie den Gummihalteriemen am Auswurfkanal über den Stift am Auswurfrohr, um ihn zu befestigen.

  3. Schließen Sie nach der Montage des Heckfangsystems das Zündkabel an die Zündkerzen an.

Befestigen des Mähwerkrings(Nur Modell 79390)

Für diesen Arbeitsschritt erforderliche Teile:

Mähwerkring4
Schraube (5/16" x 3/4")8
Sicherungsmutter (5/16")8

  1. Befestigen Sie die verriegelnden Mähwerkringe an der Unterseite des Mähwerks.

    g015226

    Bild 44

    1. Sicherungsmutter (5/16")
    2. Schraube (5/16" x 3/4")
    3. Mähwerkring

  2. Befestigen Sie die Ringe mit acht Schrauben (5/16" x 3/4") und acht Sicherungsmuttern (5/16") am Mähwerk.

Montieren der Messer(Nur Modell 79390)

Für diesen Arbeitsschritt erforderliche Teile:

Messer für hohe Schnitthöhe1

  1. Entfernen Sie das vorhandene Messer am Mähwerk. Weitere Informationen finden Sie im Abschnitt Entfernen der Messer“ in der Bedienungsanleitung.

  2. Montieren Sie das Hi-Lift-Schnittmesser. Siehe Abschnitt Einbauen der Messer“ in der Bedienungsanleitung.

Betrieb

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Warnung:

Halten Sie folgende Maßnahmen ein, um Personenverletzungen zu vermeiden.

  • Machen Sie sich mit allen Betriebs- und Sicherheitsanweisungen in der Bedienungsanleitung des Mähers vertraut, bevor Sie dieses Zusatzgerät verwenden.

  • Nehmen Sie das Auswurfrohr, die Körbe, die Abdeckung des Heckfangsystems oder den Auswurfkanal nie bei laufendem Motor ab.

  • Schalten Sie den Motor immer ab, und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Verstopfungen vom Heckfangsystem entfernen.

  • Führen Sie nie bei laufendem Motor Wartungsarbeiten oder Reparaturen durch.

Entleeren der Grasfangkörbe

Passen Sie beim Anheben oder Handhaben eines vollen Grasfangkorbs auf. So entleeren Sie die Grasfangkörbe:

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab und kuppeln Sie den Zapfwellenantriebsschalter aus.

  2. Schieben Sie die Fahrantriebshebel nach außen in die arretierte Neutral-Stellung, stellen den Motor ab, ziehen Sie den Schüssel ab, aktivieren die Feststellbremse und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

  3. Heben Sie die Abdeckung des Heckfangsystems an (Bild 45).

    g005758

    Bild 45

  4. Drücken Sie das Schnittgut in die Körbe zurück. Heben Sie mit beiden Händen den Korb an und haken Sie ihn aus der Halterung aus. Leeren Sie den Grasfangkorb. Wiederholen Sie diese Schritte für den anderen Grasfangkorb.

  5. Setzen Sie die Grasfangkörbe ein. Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 46).

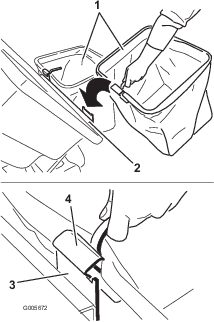

    g005672

    Bild 46

    1. Fangkorb
    2. Rahmen des Heckfangsystems
    3. Halterung
    4. Korbhaken

  6. Senken Sie die Abdeckung des Heckfangsystems auf die Körbe ab.

Entfernen von Verstopfungen vom Heckfangsystem

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab und kuppeln Sie den Zapfwellenantriebsschalter aus.

  2. Schieben Sie die Fahrantriebshebel nach außen in die arretierte Neutral-Stellung, stellen den Motor ab, ziehen Sie den Schüssel ab, aktivieren die Feststellbremse und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind.

  3. Prüfen Sie den Füllstand der Körbe und leeren Sie sie, wenn die Grasfangkörbe voll sind.

  4. Nehmen Sie das Auswurfrohr und den -kanal auseinander.

  5. Nehmen Sie das Auswurfrohr und den -kanal von der Oberseite des Heckfangsystems und dem Mähwerk ab. Entfernen Sie mit einem Stock oder einem ähnlichen Objekt die Verstopfungen vom Mähwerk, dem Auswurfrohr, dem Auswurfkanal und der Abdeckung des Heckfangsystems.

  6. Bauen Sie nach dem Entfernen der Verstopfungen das Heckfangsystem wieder zusammen und setzen Sie die Arbeit fort.

Abnehmen des Heckfangsystems

Achtung

Wenn Sie den Ballast des vorderen Fangsystems nicht abnehmen und die Maschine ohne Fangsystem einsetzen, kann eine Instabilität auftreten, die zu einem Kontrollverlust führt.

  • Nehmen Sie immer den vorderen Ballast ab, wenn Sie das Fangsystem entfernen.

  • Wenn Sie das Anbaugerät des Heckfangsystems entfernen, nehmen Sie auch den vorderen Ballast ab.

Das Heckfangsystem kann abgenommen werden, indem Sie die Schritte in den Setupabschnitten für alle Kits in umgekehrter Reihenfolge ausführen. Wenn Ballast montiert ist, müssen Sie den Frontballast am Heckfangsystem immer entfernen, wenn Sie Heckfangsysteme entfernen.

Note: Das Versatzablenkblech muss nur beim Einbauen des Mulchingkits entfernt werden.

Verwenden der Zugstange

Die Stützhalterung des Heckfangsystems hat eine Zugstange, die für das Abschleppen verwendet werden kann.

  • Lesen und verstehen Sie alle Bedienungsanleitungen für die Maschine.

  • Verlangsamen Sie die Geschwindigkeit beim Wenden und halten Sie einen Sicherheitsabstand.

  • Wenden Sie großzügig, damit geschleppte Geräte nicht das Zugfahrzeug berühren.

  • Die Zugstange kann max. 36 kg schleppen.

  • Wenn die Zugstange überlastet ist, kann das hydrostatische Getriebe ausfallen.

    g033033

    Bild 47

    1. Stützhalterung des Heckfangsystems mit Zugstange

Betriebshinweise

Tipps für die Verwendung des Heckfangsystems

Denken Sie immer an die Größe

Vergessen Sie nicht, dass die Zugmaschine mit diesem montierten Anbaugerät länger und breiter ist. Wenn Sie in geschlossenen Flächen zu scharf wenden, wird das Anbaugerät ggf. beschädigt.

Mähen

Mähen Sie immer mit der linken Seite der Zugmaschine. Mähen Sie nicht mit der rechten Seite des Mähwerks, da Sie den Auswurfkanal und das Auswurfrohr des Heckfangsystems beschädigen könnten.

Schnitthöhe

Stellen Sie die Schnitthöhe nicht zu niedrig ein, da ggf. keine Luft unter das Mähwerk in das Heckfangsystem gelangt, wenn das Mähwerk von langem Gras umgeben ist. Wenn nicht genug Luft unter das Mähwerk gelangt, verstopft das Heckfangsystem.

Schnitthäufigkeit

Schneiden Sie das Gras oft, besonders wenn es schnell wächst. Sie müssen das Gras zweimal schneiden, wenn es sehr hoch ist.

Schnittmethoden

Sie erhalten die beste Darstellung des Rasens, wenn das Mähwerk etwas in den letzten Schnittbereich überlappt. Dies reduziert die Motorbelastung und die Wahrscheinlichkeit, dass der Auswurfkanal und das Auswurfrohr verstopfen.

Heckfangsystemgeschwindigkeit

Sie werden den Gasbedienungshebel des Traktors meistens beim Einsatz des Heckfangsystems in der Stellung Schnell stellen und mit normaler Geschwindigkeit fahren. Wenn das Gras jedoch sehr trocken und staubig ist, sollten Sie weniger Gas geben und die Geschwindigkeit des Traktors erhöhen. Das Heckfangsystem kann ggf. verstopfen, wenn Sie zu schnell fahren, und die Motorgeschwindigkeit zu niedrig wird. Auf Hügeln müssen Sie die Fahrgeschwindigkeit des Mähers ggf. verringern. Dies erhält die Motorgeschwindigkeit und Heckfangsystemleistung. Sie sollten immer (falls möglich) bergabwärts mähen.

Achtung

Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hügel plötzlich stoppen und starten, können Sie ggf. die Lenkkontrolle verlieren, oder die Zugmaschine kann umkippen.

  • Starten oder stoppen Sie beim Hangauf-/Hangabfahren nie plötzlich. Vermeiden Sie ein Fahren bergaufwärts.

  • Wenn Sie die Maschine beim Hinauffahren eines Hangs anhalten, kuppeln Sie den ZWA-Schalter aus. Fahren Sie dann mit geringer Geschwindigkeit hangabwärts.

  • Vermeiden Sie abruptes Wenden oder ein schnelles Ändern der Geschwindigkeit.

  • Wenn Sie das Anbaugerät des Heckfangsystems entfernen, nehmen Sie auch den vorderen Ballast ab.

Heckfangsystem und hohes Gras

Sehr langes Gras ist schwer und wird ggf. nicht komplett in die Grasfangkörbe transportiert. Dies führt zum Verstopfen des Auswurfkanals und -rohrs. Vermeiden Sie das Verstopfen des Heckfangsystems, indem Sie das Gras mit einer hohen Schnitthöhe schneiden, und dann das Mähwerk auf die normale Schnitthöhe absenken und das Aufsammeln wiederholen.

Heckfangsystem und nasses Gras

Versuchen Sie immer, das Gras zu schneiden, wenn es trocken ist, da der Rasen dann besser aussieht. Wenn Sie nasses Gras schneiden müssen, sollten Sie den normalen Seitenauswurf des Mähwerks verwenden. Bauen Sie nach ein paar Stunden, wenn das Schnittgut abgetrocknet ist, das komplette Heckfangsystem ein und saugen Sie das Schnittgut auf.

Verstopfungszeichen

Wenn Sie das Heckfangsystem einsetzen, wird ein geringer Teil des Schnittguts normalerweise vorne aus dem Mähwerk geblasen. Wenn zu viel Schnittgut ausgeblasen wird, ist dies ein Zeichen dafür, dass die Grasfangkörbe voll sind oder das System verstopft ist.

Wartung

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Empfohlener Wartungsplan

WartungsintervallWartungsmaßnahmen
Nach 10 Betriebsstunden
  • Prüfen Sie das Grasfangsystem.
    		•
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Heckfangsystem.
    		•
    Vor der Einlagerung
  • Prüfen Sie das Grasfangsystem.
  • Reinigen Sie das Heckfangsystem.
    		•

    Achtung

    Wenn Sie den Zündschlüssel im Zündschloss stecken lassen, könnte eine andere Person den Motor versehentlich anlassen und Sie und Unbeteiligte schwer verletzen.

    Ziehen Sie vor dem Beginn von Wartungsarbeiten den Zündschlüssel und den Kerzenstecker ab. Schieben Sie außerdem den Kerzenstecker zur Seite, damit er nicht versehentlich die Zündkerze berührt.

    Gefahr

    Der Motor kann beim Betrieb heiß werden. Wenn Sie heiße Oberflächen berühren, können Sie schwere Verbrennungen erleiden.

    Fassen Sie den Motor, besonders den Auspuff, erst nach dem Abkühlen an.

    Gefahr

    Rückstände, wie Laub, Gras oder Grünabfälle können Feuer fangen. Ein Brand im Motorraum kann schwere Verletzungen und Sachschäden verursachen.

    • Halten Sie den Motor und Auspuff von Rückständen frei.

    • Passen Sie beim Öffnen der Baggerabdeckung auf, dass keine Rückstände in den Motor- und Auspuffbereich fallen.

    • Lassen Sie die Maschine abkühlen, bevor Sie sie einlagern.

    Prüfen des Heckfangsystems

    WartungsintervallWartungsmaßnahmen
    Nach 10 Betriebsstunden
  • Prüfen Sie das Grasfangsystem.
    		•
    Vor der Einlagerung
  • Prüfen Sie das Grasfangsystem.
    		•

    Prüfen Sie das Heckfangsystem nach den ersten 10 Betriebsstunden und dann jeweils monatlich.

    1. Prüfen Sie den Auswurfkanal, das Auswurfrohr und die Abdeckung des Heckfangsystems. Tauschen Sie diese Teile aus, wenn sie Risse aufweisen oder kaputt sind.

    2. Ziehen Sie alle Schrauben und Muttern an.

    3. Prüfen Sie alle Befestigungen und Zungen und wechseln Sie fehlende oder beschädigte aus.

    4. Prüfen Sie die Grasfangkörbe auf Verschleiß.

      Warnung:

      Sie oder Unbeteiligte können durch herausgeschleuderte oder ausgeworfene Gegenstände, die durch zerrissene, abgenutzte oder verschlissene Grasfangkörbe austreten, schwer verletzt werden.

      • Prüfen Sie die Grasfangkörbe auf Löcher, Risse, Abnutzung oder Verschleiß.

      • Waschen Sie die Grasfangkörbe nicht.

      • Wenn der Grasfangkorb verschleißt ist, bauen Sie neue Grasfangkörbe ein, die Sie vom Hersteller dieses Heckfangsystems erhalten.

    Prüfen der Schnittmesser

    Prüfen Sie die Schnittmesser regelmäßig, besonders wenn ein Messer einen Fremdkörper berührt.

    Bauen Sie neue Messer ein, wenn die Messer sehr abgenutzt oder beschädigt sind. Komplette Anweisungen zur Schnittmesserwartung finden Sie in der Bedienungsanleitung des Traktors oder des Mähwerks.

    Reinigen des Heckfangsystems

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Heckfangsystem.
    		•
    Vor der Einlagerung
  • Reinigen Sie das Heckfangsystem.
    		•

    Note: Lagern Sie die Grasfangkörbe an einem Ort, an dem sie nach jedem Einsatz ganz austrocknen können. Dies verhindert einen schnellen Verschleiß des Korbmaterials.

    1. Nehmen Sie nach jedem Einsatz die Abdeckung des Heckfangsystems, den Auswurfkanal und das Auswurfrohr ab und spritzen Sie die Innenseite und Außenseite der Abdeckung des Heckfangsystems, das Auswurfsrohr, den Auswurfkanal und die Unterseite des Mähwerks mit einem Gartenschlauch ab. Festsitzenden Schmutz können Sie mit einem milden Reinigungsmittel entfernen.

    2. Sie sollten auf jeden Fall alle Teile von festgeklebtem Gras befreien.

    3. Spülen Sie die Grasfangkörbe mit Wasser und entfernen Sie Rückstände mit dem Gartenschlauch.

    4. Lassen Sie alle Teile nach dem Reinigen komplett trocknen.

    Einlagerung

    Lagern des Heckfangsystems

    1. Reinigen Sie das Heckfangsystem, siehe Reinigen des Heckfangsystems.

    2. Prüfen Sie das Heckfangsystem auf Beschädigungen, siehe Prüfen des Heckfangsystems.

    3. Die Grasfangkörbe sollten geleert und ganz trocken sein.

    4. Lagern Sie das Heckfangsystem an einem sauberen, trockenen Ort, der keiner direkten Sonneneinstrahlung ausgesetzt ist. Dies schützt die Plastikteile und verlängert die Nutzungsdauer des Heckfangsystems. Decken Sie das Heckfangsystem mit einer wetterfesten Abdeckung ab, wenn Sie es draußen lagern müssen.
