LED-arbeidslyssett

1. Parker maskinen på en jevn flate.

2. Kontroller at parkeringsbremsen er aktivert.

3. Slå av maskinen og ta ut nøkkelen.

4. Vri batterifrakoblingsbryteren til AV-stillingen. Se trekkenhetens brukerhåndbok.

Deler som er nødvendige for dette trinnet:

1. Monter et lysfeste på hver side av maskinen med to U-bolter og fire låsemuttere (⅜ tomme) som vist i Figur 1.



   Figur 1

   1. Låsemutter (⅜ tomme)
   2. Lysfeste
   3. U-bolt

2. Monter to arbeidslysenheter på hvert lysfeste med to flenshodebolter (5/16 x 1 tomme) og to flensmuttere (5/16 tomme), som vist i Figur 2.



   Figur 2

   1. Flensmutter (5/16 tomme)
   2. Arbeidslysenhet
   3. Flenshodebolt (5/16 x 1 tomme)

3. Monter bryteren og hullpluggen til bryterbraketten, som vist i Figur 3.

4. Monter bryterenheten foran på veltebøylerammen med to U-bolter og to låsemuttere (⅜ tomme) som vist i Figur 3.

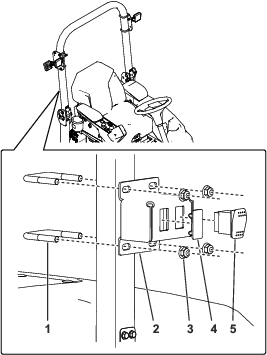

   Figur 3

   1. U-bolt
   2. Bryterbrakett
   3. Låsemutter (⅜ tomme)
   4. Hullplugg
   5. Bryter

Deler som er nødvendige for dette trinnet:

1. Før ledningssatsen og monter den løst til veltebøylen med kabelfester som vist i Figur 4.

   Important: Før ledningssatsen unna alle skarpe, varme eller bevegelige deler, og fest den med kabelfester etter behov.



   Figur 4

   1. Kabelfester

2. Koble de fire firkantede kontaktene til arbeidslysene og koble den store lyskontakten til bryteren (Figur 5).



   Figur 5

   1. Arbeidslyskontakt
   2. Ledningssats

3. Før ledningssatsenden merket P09 gjennom plattformgummitetningen (Figur 6).



   Figur 6

   1. Ledningssats
   2. Plattformgummitetning

4. Åpne panseret og koble til maskinledningssatskontakten merket .

   Note: P19-koblingen er plassert over lokket på hydraulikktanken.

5. Stram alle kabelfestene og påse at ledningssatsen for arbeidslyset og alle koblinger er montert.

6. Vri batterifrakoblingsbryteren til På-stillingen. Se trekkenhetens brukerhåndbok.

For å tenne arbeidslysene trykker du på lysbryteren som er installert på fremsiden av veltebøylen (Figur 7).
