LED-arbejdslygtesæt

1. Parkér maskinen på en plan overflade.

2. Sørg for, at parkeringsbremsen er aktiveret.

3. Sluk maskinen, og tag nøglen ud.

4. Drej batteriets afbryderkontakt hen til positionen OFF (fra). Se betjeningsvejledningen til traktionsenheden.

Dele, der skal bruges til dette trin:

1. Monter et lygtebeslag på hver side af maskinen med 2 bøjleskruer og 4 låsemøtrikker (⅜") som vist i Figur 1.



   Figur 1

   1. Låsemøtrik (⅜")
   2. Lygtebeslag
   3. Bøjleskrue

2. Monter 2 arbejdslygtesamlinger på hvert lygtebeslag med 2 flangehovedskruer (5/16" x 1") og 2 flangemøtrikker (5/16") som vist i Figur 2.



   Figur 2

   1. Flangemøtrik (5/16")
   2. Arbejdslygtesamling
   3. Flangehovedbolt (5/16" x 1")

3. Monter kontakten og hulproppen på kontaktbeslaget som vist i Figur 3.

4. Monter kontaktsamlingen på styrtbøjlens forside med 2 bøjleskruer og 2 låsemøtrikker (⅜") som vist i Figur 3.

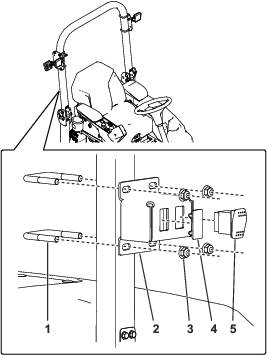

   Figur 3

   1. Bøjleskrue
   2. Kontaktbeslag
   3. Låsemøtrik (⅜")
   4. Hulprop
   5. Kontakt

Dele, der skal bruges til dette trin:

1. Før ledningsnettet som vist i Figur 4, og fastgør det løst til styrtbøjlen med kabelbånd.

   Important: Hold afstand til alle skarpe, varme eller bevægelige dele under ledningsføringen, og fastgør ledningsnettet med kabelbånd efter behov.



   Figur 4

   1. Kabelbånd

2. Tilslut de 4 firkantede stik til arbejdslygterne, og tilslut det store lygtestik til kontakten (Figur 5).



   Figur 5

   1. Stik til arbejdslygte
   2. Ledningsnet

3. Før ledningsnettets ende med mærket P09 gennem platformens krans (Figur 6).



   Figur 6

   1. Ledningsnet
   2. Platformens krans

4. Løft motorhjelmen, og tilslut stikket mærket (strøm til arbejdslygtesæt) til maskinens ledningsnetstik mærket (strøm til arbejdslygtesæt).

   Note: P19-stikket er placeret over hydrauliktankens dæksel.

5. Tilspænd alle kabelbånd, og sørg for, at arbejdslygtens ledningsnet og alle forbindelser er sikkert fastgjort.

6. Drej batteriets afbryderkontakt hen til positionen ON (til). Se betjeningsvejledningen til traktionsenheden.

For at tænde arbejdslygterne skal du trykke op på den lyskontakt, der er monteret foran på styrtbøjlen (Figur 7).

Figur 7
