Kit feux de travail à LED

1. Garez la machine sur une surface plane et horizontale.

2. Vérifiez que le frein de stationnement est serré.

3. Coupez le moteur et enlevez la clé de contact.

4. Tournez le coupe-batterie à la position ARRêT ; voir le Manuel de l'utilisateur du groupe de déplacement.

Pièces nécessaires pour cette opération:

1. Montez un support de feu de chaque côté de la avec 2 étriers filetés et 4 contre-écrous (⅜"), comme montré à la Figure 1.



   Figure 1

   1. Contre-écrou (⅜")
   2. Support de feu
   3. Étrier fileté

2. Montez 2 feux de travail sur chacun des supports à l'aide de 2 boulons à embase (5/16" x 1") et 2 écrous à embase (5/16"), comme montré à la Figure 2.



   Figure 2

   1. Écrou à embase (5/16")
   2. Feu de travail
   3. Boulon à embase (5/16" x 1")

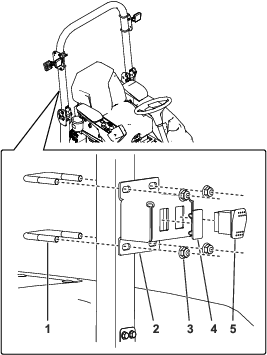

3. Montez l'interrupteur et l'obturateur de trou sur le support d'interrupteur, comme montré à la Figure 3.

4. Fixez l'interrupteur sur l'avant de l'arceau de sécurité à l'aide de 2 étriers filetés et 2 contre-écrous (⅜"), comme montré à la Figure 3.



   Figure 3

   1. Étrier fileté
   2. Support de l'interrupteur
   3. Contre-écrou (⅜")
   4. Obturateur de trou
   5. Commutateur

Pièces nécessaires pour cette opération:

1. Acheminez le faisceau de câblage et fixez-le légèrement sur l'arceau de sécurité à l'aide de longs serre-câbles, comme montré à la Figure 4.

   Important: Acheminez le faisceau à l'écart des pièces chaudes, coupantes ou mobiles ; fixez-le avec des serre-câbles selon les besoins.



   Figure 4

   1. Serre-câbles

2. Branchez les 4 connecteurs carrés sur les feux de travail et le grand connecteur des feux sur l'interrupteur (Figure 5).



   Figure 5

   1. Connecteur des feux de travail
   2. Faisceau de câblage

3. Faites passer l’extrémité du faisceau de câblage étiquetée P09 à travers le passe-câble de la plate-forme (Figure 6).



   Figure 6

   1. Faisceau de câblage
   2. Passe-câble de la plate-forme

4. Relevez le capot et branchez le connecteur (Alimentation du kit feux de travail) sur le connecteur du faisceau de câblage de la machine étiqueté (Alimentation du kit feux de travail).

   Note: Le connecteur P19 se trouve au-dessus du bouchon du réservoir hydraulique.

5. Serrez tous les serre-câbles et vérifiez que le faisceau des feux de travail et toutes les connexions sont bien fixés.

6. Tournez le coupe-batterie à la position MARCHE ; voir le Manuel de l'utilisateur du groupe de déplacement.

Pour allumer les feux de travail, appuyez sur l'interrupteur monté à l'avant de l'arceau de sécurité (Figure 7).

Figure 7
