Återvinningssats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

   Note: Se till att bromsen är inkopplad. Kontrollera att symbolen för parkeringsbromsen visas på skärmen. Se bruksanvisningen.

3. Höj upp klippdäcket till TRANSPORTLäGET. Se bruksanvisningen.

4. Stäng av motorn och ta ut nyckeln.

5. Vrid bortkopplingsbrytaren för batterierna till läget AV. Se traktorenhetens bruksanvisning.

6. Vrid klippdäcket till SERVICELäGET. Se bruksanvisningen.

1. Sätt en skiftnyckel på knivhållarens plana yta eller håll knivänden med en trasa eller en tjockt vadderad handske.

2. Avlägsna knivskruven, brickan och kniven från spindelaxeln.

   Important: Spara delarna för senare montering.



   Figur 1

   1. Kniv-hållare
   2. Kniv
   3. Bricka
   4. Knivskruv

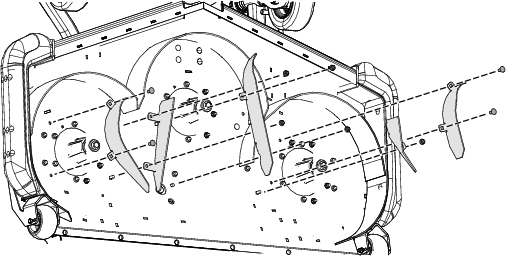

Ta bort de befintliga skärmarna och fästelementen från klippdäcket enligt Figur 3.

Note: Spara delarna ifall du tar bort återvinningssatsen i framtiden.

Figur 3

Delar som behövs till detta steg:

1. Fäst den bakre högra skärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 4.

2. Fäst den bakre vänstra skärmen löst på klippdäcket med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 4.

3. Fäst den bakre mittskärmen löst på klippdäcket med en vagnsskruv (⅜ x ⅞ tum) upp genom klippdäcket och en vagnsskruv (⅜ x ⅞ tum) genom den vänstra framskärmen och låsmuttrar (⅜ tum) enligt Figur 4.

4. Fäst den bakre mittskärmen löst på den bakre högra skärmen med en vagnsskruv (⅜ x ⅞ tum) och en låsmutter (⅜ tum) enligt Figur 4.

5. Fäst de två sidostötskärmarna och den mittre stötskärmen med tre vagnsskruvar (⅜ x ⅞ tum) och tre låsmuttrar (⅜ tum) enligt Figur 4.

   Note: Den krokförsedda änden på stötskärmarna går in i skåran i kammarskärmen.

   Note: Du kan behöva lossa på den mottagande skärmen för att stötskärmens krokförsedda ände ska passa ordentligt.

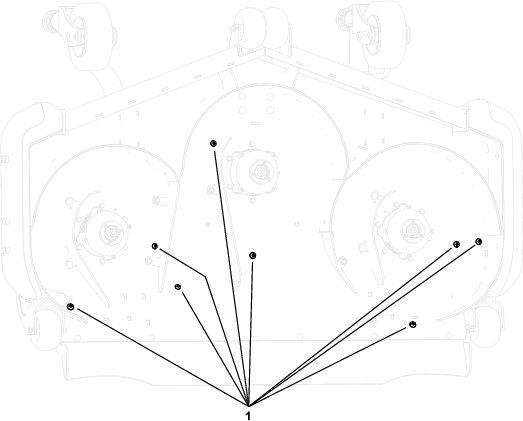

6. Montera fästelementen som du tog bort i proceduren Ta bort pluggarna i hålen.

   Note: Montera vagnsskruvarna i de fyrkantiga hålen. Montera skruvarna med runt huvud i de runda hålen.

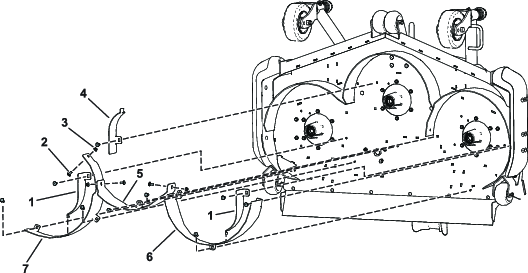

Figur 4

1. Stötskärm, sida
2. Vagnsskruv (⅜ x ⅞ tum)
3. Låsmutter (⅜ tum)
4. Mittre stötskärm
5. Bakre mittskärm
6. Vänster skärm, bak
7. Höger skärm, bak

Montera kniven, brickan och knivskruven och dra åt knivskruven till 68–81 Nm enligt Figur 5.

Important: Se till att brickan är riktad såsom visas på bilden för att säkerställa korrekt klippning.

Important: Knivens böjda segel måste vara riktat uppåt för att säkerställa korrekt klippning.

Figur 5

1. Kniv-hållare
2. Kniv
3. Bricka
4. Knivskruv

1. Dra åt alla muttrar och skruvar till skärmarna.

2. Rotera knivarna och kontrollera att det finns ett mellanrum mellan knivarna och skärmarna. Om det inte finns något spelrum lossar du på skärmarna tills det finns spelrum och fäster sedan skärmarna igen.

Vrid klippdäcket till KLIPPLäGET. Se bruksanvisningen.

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

   Note: Se till att bromsen är inkopplad. Kontrollera att symbolen för parkeringsbromsen visas på skärmen. Se bruksanvisningen.

3. Höj upp klippdäcket till TRANSPORTLäGET. Se bruksanvisningen.

4. Stäng av motorn och ta ut nyckeln.

5. Vrid bortkopplingsbrytaren för batterierna till läget AV. Se traktorenhetens bruksanvisning.

6. Vrid klippdäcket till SERVICELäGET. Se bruksanvisningen.

7. Ta bort Recycler-skärmarna.

   Note: Spara fästelementen.

8. Montera det bakre utkastets skärmar och fästelement

   Note: Du måste täppa till alla öppna hål för att förhindra att sand och/eller andra små föremål slungas upp genom klippdäcket.
