Kit Recycler

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

   Note: Verificate che il freno sia inserito. Controllate che sul display compaia il simbolo del freno di stazionamento; fate riferimento al Manuale dell'operatore.

3. Sollevate il piatto di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate l'interruttore di scollegamento della batteria in posizione di SPEGNIMENTO; fate riferimento al Manuale dell'operatore del trattorino.

6. Ruotate il piatto di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

1. Posizionate una chiave sulla spianatura del fermo della lama oppure tenete l'estremità della lama con un cencio o un guanto bene imbottito.

2. Togliete il bullone, la rondella e la lama dall'asse del fusello.

   Important: Conservate i componenti per il montaggio successivo.



   Figura 1

   1. Fermo della lama
   2. Lama
   3. Rondella
   4. Bullone della lama

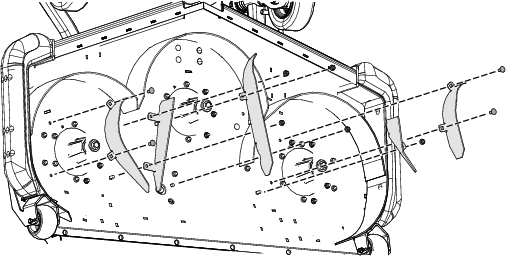

Staccate i deflettori e i dispositivi di fissaggio esistenti dal piatto di taglio come illustrato nella Figura 3.

Note: Conservate i componenti nel caso in cui dobbiate rimuovere il kit Recycler in futuro.

Figura 3

Parti necessarie per questa operazione:

1. Fissate senza serrare il deflettore posteriore destro al piatto di taglio utilizzando 3 bulloni a testa tonda (⅜" x ⅞") e 3 dadi di fissaggio (⅜"), come illustrato nella Figura 4.

2. Fissate senza serrare il deflettore posteriore sinistro al piatto di taglio utilizzando 3 bulloni a testa tonda (⅜" x ⅞") e 3 dadi di fissaggio (⅜"), come illustrato nella Figura 4.

3. Fissate senza serrare il deflettore posteriore centrale al piatto di taglio utilizzando un bullone a testa tonda (⅜" x ⅞") attraverso il piatto stesso, 1 bullone a testa tonda (⅜" x ⅞") attraverso il deflettore anteriore sinistro e 2 dadi di fissaggio (⅜"), come illustrato nella Figura 4.

4. Fissate senza serrare il deflettore posteriore centrale al deflettore posteriore destro utilizzando 1 bullone a testa tonda (⅜" x ⅞") e 1 dado di fissaggio (⅜"), come illustrato nella Figura 4.

5. Fissate senza serrare i 2 deflettori laterali con spingitore e il deflettore centrale con spingitore utilizzando 3 bulloni a testa tonda (⅜" x ⅞") e 3 dadi di bloccaggio (⅜"), come illustrato nella Figura 4.

   Note: L'estremità curva di ogni deflettore con spingitore si inserisce nella scanalatura del deflettore della camera.

   Note: Potrebbe essere necessario allentare il deflettore di accoppiamento per consentire il corretto inserimento dell'estremità curva del deflettore con spingitore.

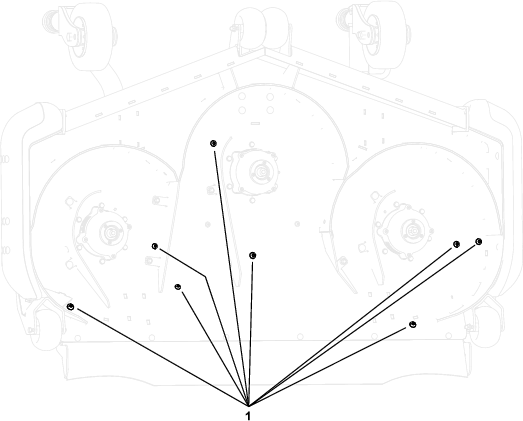

6. Tappate i fori con la ferramenta rimossa durante la procedura Rimozione dei tappi.

   Note: Inserite i bulloni a testa tonda nei fori quadrati. Inserite i bulloni a testa bombata nei fori tondi.

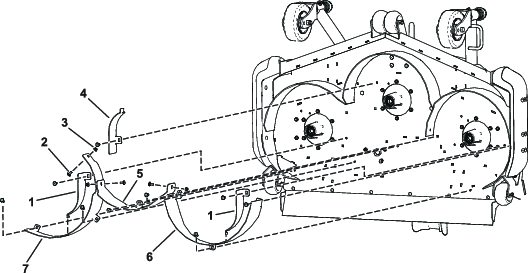

Figura 4

1. Deflettore laterale con spingitore
2. Bullone a testa tonda (⅜" x ⅞")
3. Dado di bloccaggio (⅜")
4. Deflettore centrale con spingitore
5. Deflettore centrale posteriore
6. Deflettore sinistro posteriore
7. Deflettore destro posteriore

Montate la lama, la rondella e il bullone della lama e serrate quest'ultimo a un valore compreso tra 68 e 81 N∙m come illustrato nella Figura 5.

Important: Per una falciatura corretta, assicuratevi che la rondella sia orientata come mostrato.

Important: Affinché la lama tagli correttamente, il lato curvo deve essere rivolto verso l'alto.

Figura 5

1. Fermo della lama
2. Lama
3. Rondella
4. Bullone della lama

1. Serrate tutti i dadi e i bulloni dei deflettori.

2. Ruotate le lame e assicuratevi che vi sia uno spazio sufficiente tra le lame e i deflettori. In caso contrario, allentate il/i deflettore/i sinché non vi è gioco e quindi serratelo/i.

Ruotate il piatto di taglio in posizione di TOSATURA; fate riferimento al Manuale dell'operatore della vostra macchina.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

   Note: Verificate che il freno sia inserito. Controllate che sul display compaia il simbolo del freno di stazionamento; fate riferimento al Manuale dell'operatore.

3. Sollevate il piatto di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate l'interruttore di scollegamento della batteria in posizione di SPEGNIMENTO; fate riferimento al Manuale dell'operatore del trattorino.

6. Ruotate il piatto di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

7. Rimuovete i deflettori del Recycler.

   Note: Conservate la ferramenta.

8. Installate i deflettori dello scarico posteriore e i dispositivi di fissaggio.

   Note: Dovete tappare tutti i fori aperti per evitare che sabbia o altri piccoli oggetti vengano scagliati verso l'alto attraverso il piatto.
