Mulchkit

Zugmaschine Groundsmaster® e3200 Zweiradantrieb mit 152-cm-Sichelmäher mit Heckauswurf

Model No. 32306-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

    Note: Stellen Sie sicher, dass die Bremse aktiviert ist. Prüfen Sie, ob das Symbol für die Feststellbremse auf dem Display angezeigt wird; siehe Bedienungsanleitung.

  3. Heben Sie das Mähwerk in die TRANSPORT-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  5. Drehen Sie den Trennschalter des Akkus in AUS -Stellung; siehe Betriebsanleitung der Zugmaschine.

  6. Drehen Sie das Mähwerk in die WARTUNGS-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

Entfernen der Messer

  1. Halten Sie das flache Ende der Messerhalterung mit einem Schraubenschlüssel oder halten Sie die Messerseite mit einem Lappen oder einem dick wattierten Handschuh.

  2. Entfernen Sie die Messerschraube, Unterlegscheibe und das Messer von der Spindelwelle.

    Important: Bewahren Sie die Teile für den späteren Einbau auf.

    g376322

    Bild 1

    1. Messerhalter
    2. Messer
    3. Unterlegscheibe
    4. Messerschraube

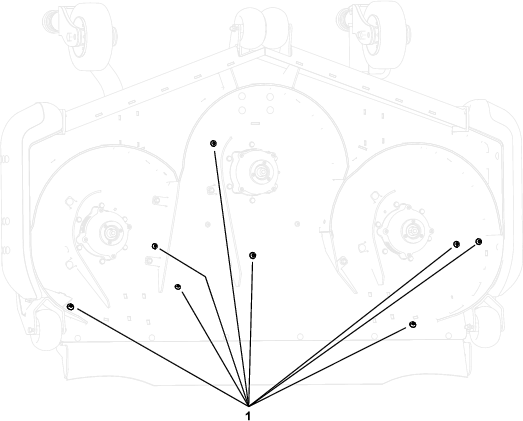

Entfernen der Stopfen

g454910

Bild 2

  1. Blenden

Entfernen der Ablenkbleche

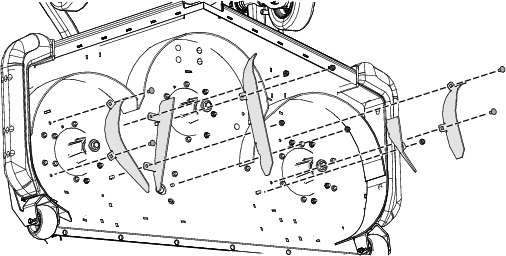

Entfernen Sie die vorhandenen Ablenkbleche und deren Befestigungselemente vom Mähwerk, wie in Bild 3 dargestellt.

Note: Bewahren Sie die Teile auf, wenn Sie das Mulchkit in Zukunft wieder abbauen.

g308832

Bild 3

Einbau der Ablenkbleche des Recyclers

Für diesen Arbeitsschritt erforderliche Teile:

Hinteres, rechtes Ablenkblech1
Hinteres, mittleres Ablenkblech1
Hinteres, linkes Ablenkblech1
Seitliches Kickerablenkblech2
Mittleres Kickerablenkblech1
Sicherungsmutter (⅜")12
Schlossschraube (⅜" x ⅞")12

  1. Befestigen Sie das hintere, rechte Ablenkblech lose mit drei Schlossschrauben (⅜" x ⅞") und drei Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 4 dargestellt.

  2. Befestigen Sie das hintere, linke Ablenkblech lose mit drei Schlossschrauben (⅜" x ⅞") und drei Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 4 dargestellt.

  3. Befestigen Sie das hintere, mittlere Ablenkblech mit einer Schlossschraube (⅜" x ⅞") durch das Mähwerk nach oben und einer Schlossschraube (⅜" x ⅞") durch das linke, vordere Ablenkblech und Sicherungsmuttern (⅜") locker am Mähwerk, wie in Bild 4 dargestellt.

  4. Befestigen Sie das hintere, mittlere Ablenkblech lose mit einer Schlossschraube (⅜" x ⅞") und einer Sicherungsmutter (⅜") am hinteren, rechten Ablenkblech, wie in Bild 4 dargestellt.

  5. Befestigen Sie die beiden seitlichen Ablenkbleche und das mittlere Ablenkblech lose mit drei Schlossschrauben (⅜" x ⅞") und drei Sicherungsmuttern (⅜"), wie in Bild 4 dargestellt.

    Note: Das Ende mit dem Haken an jedem Kickerablenkblech wird im Schlitz im Kammerablenkblech befestigt.

    Note: Sie müssen u. U. das passende Ablenkblech lösen, damit das Ende mit dem Haken am Kickerablenkblech richtig passt.

  6. Schließen Sie die Löcher mit Hilfe der im Schritt Entfernen der Stopfen entfernten Befestigungselemente.

    Note: Setzen Sie die Schlossschrauben in die Vierkantlöcher ein. Setzen Sie die Flachkopfschrauben in die runden Löcher ein.

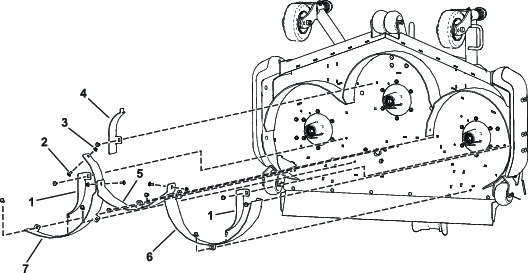

g306693

Bild 4

  1. Seitliches Ablenkblech
  2. Schlossschraube (⅜" x ⅞")
  3. Sicherungsmutter (⅜")
  4. Mittleres Kickerablenkblech
  5. Hinteres, mittleres Ablenkblech
  6. Hinteres, linkes Ablenkblech
  7. Hinteres, rechtes Ablenkblech

Einbauen der Messer

Bringen Sie das Messer, die Unterlegscheibe und die Messerschraube an und ziehen Sie die Messerschraube mit 68-81 N·m an, siehe Bild 5.

Important: Achten Sie darauf dass die Unterlegscheibe wie abgebildet ausgerichtet ist, um ein einwandfreies Mähen zu gewährleisten.

Important: Der gebogene Windflügel des Schnittmessers muss nach oben zeigen, um einen guten Schnitt sicherzustellen.

g376321

Bild 5

  1. Messerhalter
  2. Messer
  3. Unterlegscheibe
  4. Messerschraube

Anziehen der Befestigungselemente

Warnung:

Achten sie beim Warten des Messers darauf, dass sich das Messer auch bei getrennter Stromversorgung noch bewegen kann. Das Messer ist scharf; ein Kontakt kann zu schweren Verletzungen führen.

  • Halten Sie Ihre Hände und Füße von einem beweglichen Messer fern.

  • Tragen Sie Handschuhe, wenn Sie das Messer warten.

  1. Ziehen Sie alle Muttern und Schrauben der Ablenkbleche fest.

  2. Drehen Sie die Messer und stellen sicher, dass zwischen den Messern und den Ablenkblechen ein Abstand besteht. Ist dies nicht der Fall, lösen Sie das/die Ablenkblech(e), um einen ausreichenden Spielraum einzustellen und ziehen Sie dann das/die Ablenkblech(e) wieder fest.

Abschließen des Einbaus

Drehen Sie das Mähwerk in die MäH-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

Umstellen auf den Heckauswurf

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Aktivieren Sie die Feststellbremse.

    Note: Stellen Sie sicher, dass die Bremse aktiviert ist. Prüfen Sie, ob das Symbol für die Feststellbremse auf dem Display angezeigt wird; siehe Bedienungsanleitung.

  3. Heben Sie das Mähwerk in die TRANSPORT-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  5. Drehen Sie den Trennschalter des Akkus in AUS -Stellung; siehe Betriebsanleitung der Zugmaschine.

  6. Drehen Sie das Mähwerk in die WARTUNGS-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

  7. Bauen Sie die Ablenkbleche aus.

    Note: Bewahren Sie die abgenommenen Befestigungen auf.

  8. Bringen Sie die hinteren Auswurfbleche und Befestigungselemente an.

    Note: Sie müssen alle offenen Löcher mit Stopfen versehen, um das Herausschleudern von Sand und/oder anderen kleinen Gegenstände durch das Mähwerk zu verhindern.
