Kit Recycler

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Sollevate il piatto di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate l'interruttore di scollegamento della batteria in posizione di SPEGNIMENTO; fate riferimento al Manuale dell'operatore del trattorino.

6. Ruotate il piatto di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

1. Posizionate una chiave sulla spianatura del fermo della lama oppure tenete l'estremità della lama con un cencio o un guanto bene imbottito.

2. Togliete il bullone, la rondella e la lama dall'asse del fusello.

   Important: Conservate i componenti per il montaggio successivo.



   Figura 1

   1. Fermo della lama
   2. Lama standard
   3. Rondella
   4. Bullone della lama

Note: Nei passaggi seguenti, i bulloni sono inseriti nel piatto di taglio. Togliete i dadi prima di rimuovere i bulloni.

1. Rimuovete i 2 dadi flangiati che fissano in posizione i deflettori (Figura 2).

2. Rimuovete i 2 bulloni e i 2 dadi dal deflettore di flusso regolabile (Figura 2).

3. Rimuovete i 3 bulloni e i 3 dadi che fissano in posizione i deflettori (Figura 2).

   Note: Conservate i deflettori e i dispositivi di fissaggio per quando effettuerete la conversione alla modalità di scarico laterale.

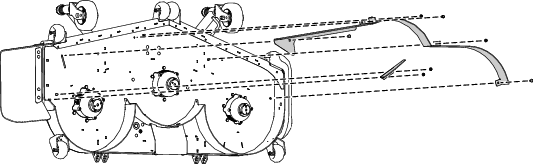

Figura 2

Parti necessarie per questa operazione:

1. Fissate la piastra di copertura dello scarico sul lato esterno della staffa di montaggio utilizzando 2 bulloni a testa tonda (⅜" x 1¼") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 3.

2. Fissate l'aletta sul lato interno del piatto di taglio utilizzando 1 bullone a testa tonda (5/16" x ⅞") e 1 dado flangiato (5/16") come illustrato nella Figura 3.



   Figura 3

   1. Piastra di copertura dello scarico
   2. Bullone a testa tonda (⅜" x 1¼")
   3. Aletta sulla piastra di copertura dello scarico
   4. Bullone a testa tonda (5/16" x ⅞")
   5. Dado di bloccaggio (⅜")
   6. Dado flangiato (5/16")

Parti necessarie per questa operazione:

Note: Montate senza serrarli i deflettori per allinearli con tutti i fori del piatto di taglio del tosaerba (Figura 4).

1. Posizionate il deflettore destro nel piatto di taglio del tosaerba.

2. Montate senza serrare il deflettore destro alla piastra di scarico utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜"), come illustrato nella Figura 4.

3. Montate, senza serrarlo, il deflettore destro sul piatto di taglio utilizzando 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 4.

4. Posizionate il deflettore sinistro nel piatto di taglio.

5. Montate, senza serrarlo, il deflettore sinistro sul piatto di taglio utilizzando 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜") come illustrato nella Figura 4.

6. Posizionate il deflettore centrale nel piatto di taglio del tosaerba.

7. Montate senza serrare il deflettore centrale al deflettore destro e al deflettore sinistro utilizzando 2 bulloni a testa tonda (⅜" x 1") e 2 dadi di bloccaggio (⅜"), come illustrato nella Figura 4.

8. Montate, senza serrarlo, il deflettore centrale sul piatto di taglio utilizzando 1 bullone a testa tonda (⅜" x 1") e 1 dado di bloccaggio (⅜") come illustrato nella Figura 4.

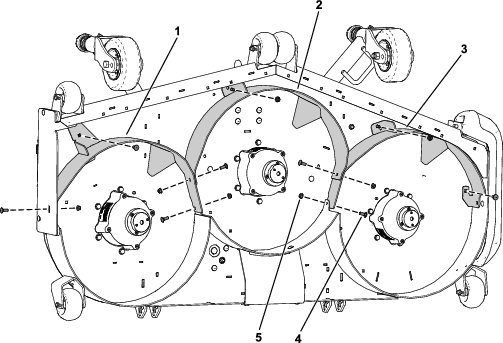

Figura 4

1. Deflettore destro
2. Deflettore centrale
3. Deflettore sinistro
4. Bullone a testa tonda (⅜" x 1")
5. Dado di bloccaggio (⅜")

Montate la lama del Recycler, la rondella e il bullone della lama e serrate quest'ultimo a un valore compreso tra 68 e 81 N∙m come illustrato nella Figura 5.

Important: Per una falciatura corretta, assicuratevi che la rondella sia orientata come mostrato.

Important: Affinché la lama tagli correttamente, il lato curvo deve essere rivolto verso l'alto.

Figura 5

1. Fermo della lama
2. Lama Recycler
3. Rondella
4. Bullone della lama

1. Serrate tutti i dadi e i bulloni dei deflettori.

2. Ruotate le lame e assicuratevi che vi sia uno spazio sufficiente tra le lame e i deflettori. In caso contrario, allentate il/i deflettore/i sinché non vi è gioco e quindi serratelo/i.

Ruotate il piatto di taglio in posizione di TOSATURA; fate riferimento al Manuale dell'operatore della vostra macchina.

1. Parcheggiate la macchina su terreno pianeggiante.

2. Inserite il freno di stazionamento.

3. Sollevate il piatto di taglio nella posizione di TRASPORTO; fate riferimento al Manuale dell'operatore della vostra macchina.

4. Spegnete il motore e togliete la chiave.

5. Ruotate il piatto di taglio in posizione di ASSISTENZA; fate riferimento al Manuale dell'operatore della vostra macchina.

6. Rimuovete i deflettori e le lame del Recycler.

   Note: Conservate i dispositivi di fissaggio, i deflettori e le lame per quando effettuerete la conversione alla modalità Recycler.

7. Sostituite le lame del Recycler con lame standard; serrate il bullone della lama a un valore compreso tra 68 e 81 N∙m.

8. Installate i deflettori dello scarico laterale e i dispositivi di fissaggio.

   Note: Dovete tappare tutti i fori aperti per evitare che sabbia o altri piccoli oggetti vengano scagliati verso l'alto attraverso il piatto.
