Kierrätyssarja

Groundsmaster® e3200 ‑ajoyksikkö, jossa on 152 cm:n sivulle poistava vaakatasoleikkuri

Model No. 32319-Serial No. and Up

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Nosta leikkuupöytä KULJETUSASENTOON. Lisätietoja on käyttöoppaassa.

  4. Sammuta moottori ja irrota virta-avain.

  5. Käännä akun virrankatkaisin OFF-asentoon. Lisätietoja on ajoyksikön käyttöoppaassa.

  6. Käännä leikkuupöytä HUOLTOASENTOON. Lisätietoja on käyttöoppaassa.

Vakioterien irrotus

  1. Aseta kiintoavain terän kiinnikkeen tasaiseen osaan tai pidä kiinni terän päästä liinalla tai paksulla käsineellä.

  2. Irrota teräpultti, aluslaatta ja terä kara-akselista.

    Important: Säilytä osat myöhempää asennusta varten.

    g376322

    Kuva 1

    1. Terän kiinnike
    2. Vakioterä
    3. Aluslaatta
    4. Teräpultti

Nykyisten levittimien irrotus

Note: Seuraavissa vaiheissa pultit asennetaan leikkuupöytään. Irrota mutterit ennen pulttien irrottamista.

  1. Irrota kaksi laippamutteria, joilla levittimet on kiinnitetty (Kuva 2).

  2. Irrota kaksi pulttia ja kaksi mutteria säädettävästä virtauslevittimestä (Kuva 2).

  3. Irrota kolme pulttia ja kolme mutteria, joilla levittimet on kiinnitetty (Kuva 2).

    Note: Säilytä levittimet ja kiinnikkeet takaisin sivulle poiston tilaan muuntamista varten.

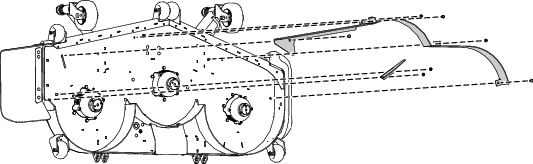

g455051

Kuva 2

Poiston suojalevyn asennus

Vaiheeseen tarvittavat osat:

Poiston suojalevy1
Lukkopultti (5/16 × 7/8 tuumaa)1
Laippamutteri (5/16 tuumaa)1
Lukkopultti (⅜ × 1¼ tuumaa)2
Lukkomutteri (⅜ tuumaa)2

  1. Asenna poiston suojalevy asennuskannattimen ulkopuolelle kahdella lukkopultilla (⅜ × 1¼ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 3).

  2. Asenna kieleke leikkuupöydän sisäpuolelle yhdellä lukkopultilla (5/16 × ⅞ tuumaa) ja yhdellä laippamutterilla (5/16 tuumaa) kuvan mukaisesti (Kuva 3).

    g306390

    Kuva 3

    1. Poiston suojalevy
    2. Lukkopultti (⅜ × 1¼ tuumaa)
    3. Poiston suojalevyn kieleke
    4. Lukkopultti (5/16 × ⅞ tuumaa)
    5. Lukkomutteri (⅜ tuumaa)
    6. Laippamutteri (5/16 tuumaa)

Kierrätyslevittimien asennus

Vaiheeseen tarvittavat osat:

Vasen levitin1
Keskimmäinen levitin1
Oikea levitin1
Lukkopultti (⅜ × 1 tuumaa)8
Lukkomutteri (3/8 tuumaa)8

Note: Asenna levittimet löysästi ja kohdista ne kaikkiin leikkuupöydässä olevin reikiin (Kuva 4).

  1. Aseta oikeanpuoleinen levitin leikkuupöytään.

  2. Asenna oikeanpuoleinen levitin löysästi poiston suojalevyyn yhdellä lukkopultilla (⅜ × 1 tuumaa) ja yhdellä lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

  3. Asenna oikeanpuoleinen levitin löysästi leikkuupöytään kahdella lukkopultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

  4. Aseta vasen levitin leikkuupöytään.

  5. Asenna vasemmanpuoleinen levitin löysästi leikkuupöytään kahdella lukkopultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

  6. Aseta keskimmäinen levitin leikkuupöytään.

  7. Asenna keskimmäinen levitin löysästi oikeanpuoleiseen levittimeen ja vasemmanpuoleiseen levittimeen kahdella lukkopultilla (⅜ × 1 tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

  8. Asenna keskimmäinen levitin löysästi leikkuupöytään yhdellä lukkopultilla (⅜ × 1 tuumaa) ja yhdellä lukkomutterilla (⅜ tuumaa) kuvan mukaisesti (Kuva 4).

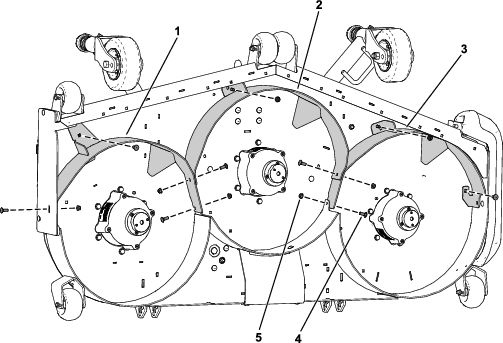

g455052

Kuva 4

  1. Oikeanpuoleinen levitin
  2. Keskimmäinen levitin
  3. Vasen levitin
  4. Lukkopultti (⅜ × 1 tuumaa)
  5. Lukkomutteri (⅜ tuumaa)

Kierrätysterien asennus

Asenna kierrätysterä, aluslaatta ja teräpultti ja kiristä teräpultti momenttiin 68–81 N·m kuvan mukaisesti (Kuva 5).

Important: Varmista, että aluslaatta on suunnattu kuvan osoittamalla tavalla, jotta leikkuu tapahtuu oikein.

Important: Terän kaarevan siiven on osoitettava ylöspäin, jotta leikkuujäljestä tulee moitteeton.

g376321

Kuva 5

  1. Terän kiinnike
  2. Kierrätysterä
  3. Aluslaatta
  4. Teräpultti

Kiinnikkeiden kiristys

Vaara

Huomaa terää huollettaessa, että terä voi liikkua, vaikka virransyöttö on kytketty pois päältä. Terä on terävä, ja sen koskettaminen voi aiheuttaa vakavia henkilövahinkoja.

  • Pidä kädet ja jalat etäällä liikkuvasta terästä.

  • Käytä käsineitä huoltaessasi terää.

  1. Kiristä kaikki levittimien mutterit ja pultit.

  2. Käännä teriä ja varmista, että terien ja levittimien välillä on riittävästi tilaa. Jos ei ole, löysää levitintä/levittimiä, kunnes väli on riittävä, ja kiinnitä sitten levitin/levittimet.

Asennuksen päättäminen

Käännä leikkuupöytä LEIKKUUASENTOON. Lisätietoja on käyttöoppaassa.

Muuntaminen takaisin sivulle poistamiseen

  1. Pysäköi kone tasaiselle alustalle.

  2. Kytke seisontajarru.

  3. Nosta leikkuupöytä KULJETUSASENTOON. Lisätietoja on käyttöoppaassa.

  4. Sammuta moottori ja irrota virta-avain.

  5. Käännä leikkuupöytä HUOLTOASENTOON. Lisätietoja on käyttöoppaassa.

  6. Irrota kierrätyslevittimet ja -terät.

    Note: Säilytä kiinnikkeet, levittimet ja terät takaisin kierrätystilaan muuntamista varten.

  7. Vaihda kierrätysterät vakioteriin ja kiristä teräpultti momenttiin 68–81 N·m.

  8. Asenna sivupoistolevittimet ja kiinnikkeet.

    Note: Kaikki avoimet aukot on tukittava, jotta hiekkaa ja/tai muita pieniä esineitä ei pääse sinkoutumaan leikkuupöydän läpi.
