Mulchkit

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Heben Sie das Mähwerk in die TRANSPORT-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Drehen Sie den Trennschalter des Akkus in AUS -Stellung; siehe Betriebsanleitung der Zugmaschine.

6. Drehen Sie das Mähwerk in die WARTUNGS-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

1. Halten Sie das flache Ende der Messerhalterung mit einem Schraubenschlüssel oder halten Sie die Messerseite mit einem Lappen oder einem dick wattierten Handschuh.

2. Entfernen Sie die Messerschraube, Unterlegscheibe und das Messer von der Spindelwelle.

   Important: Bewahren Sie die Teile für den späteren Einbau auf.



   Bild 1

   1. Messerhalter
   2. Standardmesser
   3. Unterlegscheibe
   4. Messerschraube

Note: In den nachfolgenden Schritten werden die Schrauben in das Mähwerk geschraubt. Entfernen Sie die Muttern, bevor Sie die Schrauben entfernen.

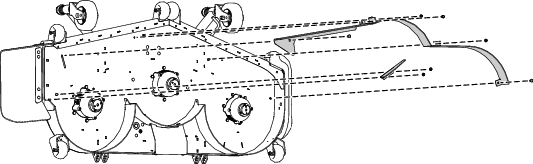

1. Entfernen Sie die 2 Bundmuttern, mit denen die Ablenkbleche befestigt sind (Bild 2).

2. Nehmen Sie die 2 Schrauben und 2 Muttern vom verstellbaren Flussablenkblech ab (Bild 2).

3. Nehmen Sie die 3 Schrauben und 3 Muttern ab, mit denen die Ablenkbleche befestigt sind (Bild 2).

   Note: Bewahren Sie die Ablenkbleche und die Befestigungselemente für das Umrüsten auf den Seitenauswurf auf.

Bild 2

Für diesen Arbeitsschritt erforderliche Teile:

1. Befestigen Sie die Auswurfabdeckplatte mit zwei Schlossschrauben (⅜" x 1¼") und zwei Sicherungsmuttern (⅜") an der Außenseite der Befestigungshalterung, wie in Bild 3 abgebildet.

2. Befestigen Sie die Nase mit einer Schlossschraube (5/16" x ⅞") und einer Bundmutter (5/16") an der Innenseite des Mähwerks, wie in Bild 3 abgebildet.



   Bild 3

   1. Auswurfabdeckplatte
   2. Schlossschraube (⅜" x 1¼")
   3. Nase an der Auswurfabdeckplatte
   4. Schlossschraube (5/16" x ⅞")
   5. Sicherungsmutter (⅜")
   6. Bundmutter (5/16")

Für diesen Arbeitsschritt erforderliche Teile:

Note: Befestigen Sie die Ablenkbleche nur locker, damit Sie diese mit allen Löchern im Mähwerk ausrichten können (Bild 4).

1. Positionieren Sie das rechte Ablenkblech im Mähwerk.

2. Bauen Sie das rechte Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Sicherungsmutter (⅜") an der Auswurfplatte ein, wie in Bild 4 dargestellt.

3. Befestigen Sie das rechte Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 4 dargestellt.

4. Positionieren Sie das linke Ablenkblech im Mähwerk.

5. Befestigen Sie das linke Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜") am Mähwerk, wie in Bild 4 dargestellt.

6. Positionieren Sie das mittlere Ablenkblech im Mähwerk.

7. Befestigen Sie das mittlere Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Sicherungsmuttern (⅜") am rechten und linken Ablenkblech, wie in Bild 4 dargestellt.

8. Befestigen Sie das mittlere Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Sicherungsmutter (⅜") am Mähwerk, wie in Bild 4 dargestellt.

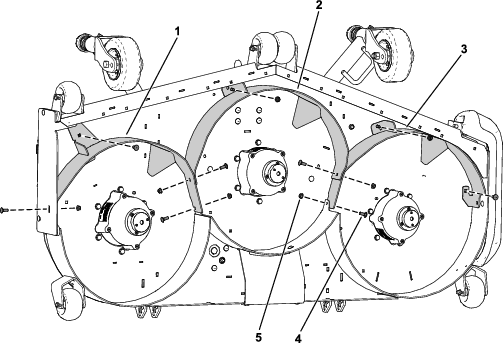

Bild 4

1. Rechtes Ablenkblech
2. Mittleres Ablenkblech
3. Linkes Ablenkblech
4. Schlossschraube (⅜" x 1")
5. Sicherungsmutter (⅜")

Bringen Sie das Recyclermesser, die Unterlegscheibe und die Messerschraube an und ziehen Sie die Messerschraube mit 68-81 N·m an, wie in Bild 5 dargestellt.

Important: Achten Sie darauf dass die Unterlegscheibe wie abgebildet ausgerichtet ist, um ein einwandfreies Mähen zu gewährleisten.

Important: Der gebogene Windflügel des Schnittmessers muss nach oben zeigen, um einen guten Schnitt sicherzustellen.

Bild 5

1. Messerhalter
2. Recyclermesser
3. Unterlegscheibe
4. Messerschraube

1. Ziehen Sie alle Muttern und Schrauben der Ablenkbleche fest.

2. Drehen Sie die Messer und stellen sicher, dass zwischen den Messern und den Ablenkblechen ein Abstand besteht. Ist dies nicht der Fall, lösen Sie das/die Ablenkblech(e), um einen ausreichenden Spielraum einzustellen und ziehen Sie dann das/die Ablenkblech(e) wieder fest.

Drehen Sie das Mähwerk in die MäH-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Heben Sie das Mähwerk in die TRANSPORT-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

5. Drehen Sie das Mähwerk in die WARTUNGS-Stellung, weitere Informationen finden Sie in der Bedienungsanleitung.

6. Entfernen Sie die Ablenkbleche und Messer des Recyclers.

   Note: Bewahren Sie die Befestigungselemente, die Ablenkbleche und die Messer für das Umrüsten auf den Recyclermodus auf.

7. Ersetzen Sie die Recyclermesser durch Standardmesser; ziehen Sie die Messerschraube mit 68-81 N·m an.

8. Bringen Sie die Seitenauswurfbleche und Befestigungselemente an.

   Note: Sie müssen alle offenen Löcher mit Stopfen versehen, um das Herausschleudern von Sand und/oder anderen kleinen Gegenständen durch das Mähwerk zu verhindern.
