Kit Recycler

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Eleve la carcasa de corte a la posición de TRANSPORTE; consulte el Manual del operador.

4. Apague el motor y retire la llave.

5. Gire el interruptor de desconexión de la batería a la posición de DESCONECTADO; consulte el Manual del operador de la unidad de tracción.

6. Gire la carcasa de corte a la posición de MANTENIMIENTO; consulte el Manual del operador.

1. Coloque una llave inglesa en la zona plana del retenedor de la cuchilla, o agarre el extremo de la cuchilla usando un trapo o un guante grueso.

2. Retire el perno de la cuchilla, la arandela y la cuchilla del eje.

   Important: Guarde las piezas para su instalación posterior.



   Figura 1

   1. Retenedor de la cuchilla
   2. Cuchilla estándar
   3. Arandela
   4. Perno de la cuchilla

Note: En los pasos siguientes, los pernos están enroscados en la carcasa de corte. Retire las tuercas antes de retirar los pernos.

1. Retire las 2 tuercas con arandela prensada que sujetan los deflectores (Figura 2).

2. Retire los 2 pernos y las 2 tuercas del deflector de flujo ajustable (Figura 2).

3. Retire los 3 pernos y las 3 tuercas que sujetan los deflectores (Figura 2).

   Note: Guarde los deflectores y las fijaciones para usarlos cuando cambie al modo de descarga lateral.

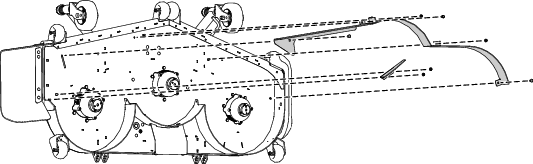

Figura 2

Piezas necesarias en este paso:

1. Sujete la tapa/placa de descarga al exterior del soporte de montaje usando 2 pernos de cuello cuadrado (⅜" x 1¼") y 2 contratuercas (⅜"), como se muestra en la Figura 3.

2. Fije la pestaña al interior de la carcasa de corte con 1 perno de cuello cuadrado (5/16" x ⅞") y 1 tuerca con arandela prensada (5/16"), como se muestra en la Figura 3.



   Figura 3

   1. Tapa/placa de descarga
   2. Perno de cuello cuadrado (⅜" × 1¼")
   3. Pestaña de la tapa/placa de descarga
   4. Perno de cuello cuadrado (5/16" x ⅞")
   5. Contratuerca (⅜")
   6. Tuerca con arandela prensada (5/16")

Piezas necesarias en este paso:

Note: Instale provisionalmente los deflectores alineándolos con todos los orificios de la carcasa de corte (Figura 4).

1. Coloque el deflector derecho en la carcasa de corte.

2. Instale provisionalmente el deflector derecho en la placa de descarga usando 1 perno de cuello cuadrado (⅜" x 1") y una contratuerca (⅜"), como se muestra en la Figura 4.

3. Instale provisionalmente el deflector derecho en la carcasa de corte usando 2 pernos de cuello cuadrado (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 4.

4. Coloque el deflector izquierdo en la carcasa de corte.

5. Instale provisionalmente el deflector izquierdo en la carcasa de corte usando 2 pernos de cuello cuadrado (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 4.

6. Coloque el deflector central en la carcasa de corte.

7. Conecte provisionalmente el deflector central al deflector derecho y al deflector izquierdo usando 2 pernos de cuello cuadrado (⅜" x 1") y 2 contratuercas (⅜"), como se muestra en la Figura 4.

8. Instale provisionalmente el deflector central en la carcasa de corte usando 1 perno de cuello cuadrado (⅜" x 1") y una contratuerca (⅜"), como se muestra en la Figura 4.

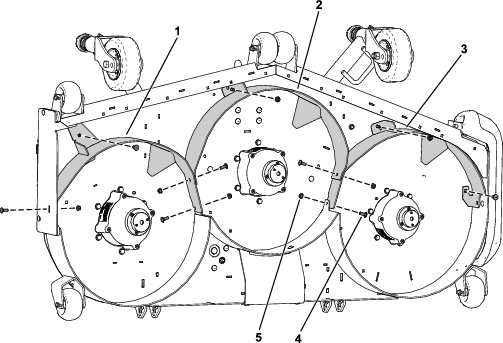

Figura 4

1. Deflector derecho
2. Deflector central
3. Deflector izquierdo
4. Perno de cuello cuadrado (⅜" × 1")
5. Contratuerca (⅜")

Instale la cuchilla Recycler, la arandela y el perno de la cuchilla, y apriete el perno de la cuchilla a 68-81 N·m, como se muestra en la Figura 5.

Important: Asegúrese de que la arandela está orientada como se muestra en la figura para asegurar un corte correcto.

Important: La parte curva de la cuchilla debe apuntar hacia arriba para asegurar un corte correcto.

Figura 5

1. Retenedor de la cuchilla
2. Cuchilla Recycler
3. Arandela
4. Perno de la cuchilla

1. Apriete todos los pernos y tuercas de los deflectores.

2. Gire las cuchillas y compruebe que hay espacio suficiente entre las cuchillas y los deflectores. Si no hay, afloje los deflectores hasta que quede espacio, y luego fije los deflectores.

Gire la carcasa de corte a la posición de SIEGA; consulte el Manual del operador.

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Eleve la carcasa de corte a la posición de TRANSPORTE; consulte el Manual del operador.

4. Apague el motor y retire la llave.

5. Gire la carcasa de corte a la posición de MANTENIMIENTO; consulte el Manual del operador.

6. Retire los deflectores y las cuchillas Recycler.

   Note: Guarde las fijaciones, los deflectores y las cuchillas para usarlos al volver al modo Recycler.

7. Cambie las cuchillas Recycler por cuchillas estándar; apriete el perno de la cuchilla a 68-81 N·m (50-60 pies-libra).

8. Instale los deflectores de descarga lateral y las fijaciones.

   Note: Es imprescindible taponar todos los orificios abiertos para evitar que se lance arena y/u otros objetos pequeños a través de la carcasa.
