Το παρόν παρελκόμενο διατηρεί σταθερές την απόσταση των ακροφυσίων της μπούμας από το έδαφος όταν ψεκάζετε σε μη επίπεδες επιφάνειες και προορίζεται για χρήση από επαγγελματίες χειριστές σε εμπορικές εφαρμογές. Είναι σχεδιασμένο κυρίως για ψεκασμό σε καλά συντηρημένο γκαζόν σε γήπεδα γκολφ, πάρκα, γήπεδα και σε εμπορικές εφαρμογές. Είναι σχεδιασμένο για χρήση αποκλειστικά σε συνδυασμό με τα μηχανήματα που καθορίζει ο κατασκευαστής.
Το παρόν προϊόν είναι σε συμμόρφωση με όλες τις σχετικές Ευρωπαϊκές οδηγίες. Για λεπτομέρειες, ανατρέξτε στη Δήλωση Ενσωμάτωσης (DOI) κάθε προϊόντος.
Important: Για να εγκαταστήσετε το συγκεκριμένο κιτ πρέπει να προμηθευτείτε και να εγκαταστήσετε το ξεχωριστό κιτ ολοκλήρωσης υπερήχων μπούμας. νάλογα με το μηχάνημά σας, παραγγείλετε το παρακάτω κιτ ολοκλήρωσης:
|
Μηχανήματα Multi Pro 1750—κιτ ολοκλήρωσης με Κωδ. 130-8227 |
|
Μηχανήματα Multi Pro 5800—κιτ ολοκλήρωσης με Κωδ. 130-8229 |
|
Μηχανήματα Multi Pro WM—κιτ ολοκλήρωσης με Κωδ. 133-2808 |
Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση λειτουργίας.
Καθαρίστε εξωτερικά το μηχάνημα και το ψεκαστικό. νατρέξτε στο Εγχειρίδιο Χειριστή του μηχανήματός σας.
Μετακινήστε το μηχάνημα σε επίπεδο έδαφος, σβήστε τον κινητήρα, βάλτε χειρόφρενο και αφαιρέστε το κλειδί.
ν αφήσετε το κλειδί στη μίζα, μπορεί κάποιος να θέσει ακούσια τον κινητήρα σε λειτουργία και να τραυματιστείτε εσείς ή διερχόμενοι.
φαιρέστε το κλειδί από τον διακόπτη της μίζας προτού εγκαταστήσετε το κιτ.
ποσυνδέστε το καλώδιο από τον αρνητικό πόλο της μπαταρίας. νατρέξτε στο Εγχειρίδιο Χειριστή για το μηχάνημά σας.
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| ρθρωτή βάση | 2 |
| Λάμα με γωνία (μηχανήματα χωρίς καλυμμένες μπούμες) | 2 |
| Λάμα με γωνία (μηχανήματα με καλυμμένες μπούμες) | 2 |
| Άνω ή κάτω λάμα | 2 |
| Ελατήριο συμπίεσης | 4 |
| Δακτύλιος | 8 |
| Μπουλόνι (5/16" x 3-1/4") | 4 |
| Επίπεδη ροδέλα | 12 |
| Παξιμάδι ασφάλισης (5/16") | 4 |
Note: Η συναρμολόγηση των εξαρτημάτων στερέωσης του αισθητήρα εξαρτάται από το αν έχει εγκατασταθεί το Κιτ Καλυμμένης Μπούμας (Μοντέλο 41602).
Τοποθετήστε τις αρθρωτές βάσεις και τις λάμες όπως φαίνεται στο Σχήμα 2 (για ακάλυπτη μπούμα) ή στο Σχήμα 3 (για καλυμμένη μπούμα).
Note: Στα μη συναρμολογημένα εξαρτήματα υπάρχουν 2 σετ από 2 λάμες με γωνία. Το ένα σετ είναι για ακάλυπτη μπούμα και το άλλο για καλυμμένη μπούμα. Θα απομείνει ένα σετ με 2 λάμες με γωνία (είτε για την ακάλυπτη είτε για την καλυμμένη μπούμα) που δεν θα χρησιμοποιηθεί στο μηχάνημα.
Note: Οι άνω λάμες για τις ακάλυπτες μπούμες χρησιμοποιούνται και ως κάτω λάμες για τις καλυμμένες μπούμες.
Εφαρμόστε τους δακτυλίους στις συγκολλητές φωλιές που υπάρχουν στις αρθρωτές βάσεις και τις λάμες, όπως φαίνεται στο Σχήμα 2 ή το Σχήμα 3.
Περάστε μία επίπεδη ροδέλα σε κάθε ένα από τα 2 μπουλόνια (5/16" x 3-1/4").
Περάστε τα μπουλόνια μέσα από τις συγκολλητές φωλιές στις αρθρωτές βάσεις και τις λάμες, όπως φαίνεται στο Σχήμα 4 ή το Σχήμα 5.
Περάστε μία επίπεδη ροδέλα στο ελεύθερο άκρο κάθε ενός από τα μπουλόνια (Σχήμα 4 ή Σχήμα 5).
Περάστε ένα ελατήριο στο άκρο κάθε ενός από τα μπουλόνια (Σχήμα 4 ή Σχήμα 5).
Περάστε μία επίπεδη ροδέλα και ένα παξιμάδι ασφάλισης στο άκρο κάθε ενός από τα μπουλόνια (Σχήμα 4 ή Σχήμα 5) και σφίξτε τα παξιμάδια ασφάλισης μέχρι να μην υπάρχει τζόγος στο ελατήριο.
Note: εβαιωθείτε ότι οι αρθρωτές βάσεις δεν είναι υπερβολικά σφιχτές και ότι επιτρέπουν την ελεύθερη περιστροφή των αισθητήρων που θα τοποθετηθούν σε αυτές.
Important: Η λειτουργία του συστήματος ψεκασμού με λανθασμένη ρύθμιση των ελατηρίων μπούμας-αρθρωτής βάσης μπορεί να προκαλέσει βλάβη στο συγκρότημα της μπούμας. Μετρήστε τα ελατήρια και χρησιμοποιήστε το ασφαλιστικό παξιμάδι για να συμπιέσετε τα ελατήρια έως τα 36 mm (1,40"), εάν είναι απαραίτητο.
Για να ρυθμίσετε το ύψος του ελατηρίου της αρθρωτής βάσης της μπούμας, στηρίξτε την μπούμα χρησιμοποιώντας κάποιον βοηθό ή εξοπλισμό ανύψωσης.
Εκτείνετε τις εξωτερικές μπούμες στη θέση ψεκασμού (οριζόντια).
Στηρίξτε τις μπούμες ενώ ρυθμίζετε το ύψος του ελατηρίου.
Στην πλάκα άξονα και την αρθρωτή βάση για την εξωτερική μπούμα, ρυθμίστε το ασφαλιστικό παξιμάδι του άνω ελατηρίου μέχρι το συμπιεσμένο ελατήριο να έχει ύψος 36 mm (1,40").
Ρυθμίστε το ασφαλιστικό παξιμάδι του κάτω ελατηρίου μέχρι το συμπιεσμένο ελατήριο να έχει ύψος 36 mm (1,40").
Επαναλάβετε τα βήματα 3 και 4 για το άνω και κάτω ελατήριο στην άλλη εξωτερική μπούμα.
Στην αρθρωτή βάση της μπούμας, μετρήστε τη συμπίεση του άνω και κάτω ελατηρίου με τις μπούμες στη θέση έκτασης (Σχήμα 6).
Συμπιέστε όλα τα ελατήρια μέχρι να έχουν ύψος 36 mm (1,40").
Χρησιμοποιήστε το ασφαλιστικό παξιμάδι για να συμπιέσετε τα ελατήρια με ύψος μεγαλύτερο από τα 36 mm (1,40").
Note: Για τη συγκεκριμένη διαδικασία, θα χρειαστείτε 2 ξύλινους τάκους με ύψος περίπου 10 cm (4").
Οι μπούμες ρυθμίζονται από το εργοστάσιο έτσι ώστε να μην κατεβαίνουν χαμηλότερα από την οριζόντια θέση. Για να μπορεί το κιτ υπερήχων μπούμας να διατηρεί σταθερή την απόσταση μεταξύ των ακροφυσίων και του εδάφους, όταν το έδαφος είναι κατηφορικό, πρέπει να ρυθμίσετε το σύστημα στήριξης της κάθε μπούμας έτσι ώστε να επιτρέπει τη μετακίνησή της και κάτω από την οριζόντια θέση ώστε να παραμένει σταθερή η απόσταση ακροφυσίων και εδάφους.
νεβάστε τις μπούμες και αφήστε τες να στηριχθούν στην υποδοχή μεταφοράς.
Στις πλάκες άξονα των εξωτερικών τμημάτων μπούμας, αφαιρέστε την κοπίλια και τον πείρο ασφαλείας που ασφαλίζουν στην πλάκα άξονα το άκρο του άξονα για τον κύλινδρο ανύψωσης (Σχήμα 7).
Note: Το μέγιστο επιτρεπόμενο εμφανές μήκος για το σπείρωμα στο άκρο του άξονα (μάτι) είναι 16 mm (5/8"), ώστε να αποφευχθεί «κόψιμο» του υπόλοιπου σπειρώματος και αποσύνδεση του άξονα .
Κατεβάστε προσεκτικά τα εξωτερικά τμήματα της μπούμας σε ξύλινους τάκους με ύψος περίπου 10 cm (4"), όπως φαίνεται στο Σχήμα 8.
άλτε μπροστά το μηχάνημα και εκτείνετε πλήρως τους κυλίνδρους ανύψωσης.
Ξεσφίξτε τα ασφαλιστικά παξιμάδια που υπάρχουν στα άκρα των αξόνων σε κάθε κύλινδρο ανύψωσης (Σχήμα 7).
Ρυθμίστε το άκρο του άξονα των κυλίνδρων ανύψωσης μέχρι η οπή του άκρου να ευθυγραμμιστεί με τις οπές στις πλάκες άξονα του κάθε τμήματος μπούμας (Σχήμα 7).
Σε κάθε πλάκα άξονα, ασφαλίστε το άκρο του άξονα στην πλάκα, χρησιμοποιώντας τον πείρο ασφαλείας που αφαιρέσατε στο βήμα 2.
σφαλίστε τους πείρους στις πλάκες άξονα, χρησιμοποιώντας τις κοπίλιες (Σχήμα 7) που αφαιρέσατε στο βήμα 2.
Σφίξτε καλά το ασφαλιστικό παξιμάδι που υπάρχει σε κάθε άξονα εμβόλου (Σχήμα 7).
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| Κορμός υδραυλικού κατανομέα | 1 |
| Ίσιο υδραυλικό ρακόρ | 4 |

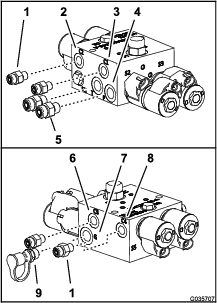

Στην πίσω πλευρά του ψεκαστικού, σημειώστε τους εύκαμπτους σωλήνες στη θυρίδα-P και τη θυρίδα-T του κατανομέα των κυλίνδρων ανύψωσης (Σχήμα 9).
φαιρέστε τους εύκαμπτους σωλήνες από τη θυρίδα-P και τη θυρίδα-T του κατανομέα των κυλίνδρων ανύψωσης (Σχήμα 9).
φαιρέστε τα ίσια υδραυλικά ρακόρ από τη θυρίδα-P και τη θυρίδα-T του παλαιού κατανομέα των κυλίνδρων ανύψωσης (Σχήμα 9).
φαιρέστε το ρακόρ διαγνωστικού ελέγχου και την τάπα από τη θυρίδα-G του παλαιού κατανομέα των κυλίνδρων ανύψωσης (Σχήμα 10).
Στον καινούριο κατανομέα κυλίνδρων ανύψωσης, συναρμολογήστε στη θυρίδα-P και τη θυρίδα-T τα ίσια υδραυλικά ρακόρ (Σχήμα 11) που αφαιρέσατε στο βήμα 3.
Συναρμολογήστε τα 4 ίσια υδραυλικά ρακόρ του κιτ οριζοντίωσης υπερήχων μπούμας στις θυρίδες C1, C2, C3 και C4 του καινούριου κατανομέα κυλίνδρων ανύψωσης (Σχήμα 11).
Στον καινούριο κατανομέα κυλίνδρων ανύψωσης, συναρμολογήστε στη θυρίδα-G το υδραυλικό ρακόρ διαγνωστικού ελέγχου και την τάπα (Σχήμα 11) που αφαιρέσατε στο βήμα 4.
Εάν είναι εγκατεστημένη, αφαιρέστε την πλάκα καλύμματος του υδραυλικού κορμού από τον κατανομέα κυλίνδρων ανύψωσης.
Σημειώστε όλους τους εύκαμπτους σωλήνες που είναι συνδεδεμένοι στον κατανομέα κυλίνδρων ανύψωσης (θυρίδες C1, C2, C3 και C4) και αποσυνδέστε τους από τον κατανομέα κυλίνδρων ανύψωσης (Σχήμα 12).
ποσυνδέστε τα βύσματα της πίσω πλεξούδας καλωδίωσης από τις ηλεκτρομαγνητικές βαλβίδες του κατανομέα κυλίνδρων ανύψωσης (Σχήμα 12).
φαιρέστε τον κατανομέα κυλίνδρων ανύψωσης από τη βάση στερέωσής του, αφαιρώντας τα 2 μπουλόνια και τα 2 παξιμάδια ασφάλισης (Σχήμα 12).
Note: Φυλάξτε τα 2 μπουλόνια και τα 2 παξιμάδια ασφάλισης.
ντικαταστήστε τη βάση στερέωσης του κατανομέα κυλίνδρων ανύψωσης. νατρέξτε στις οδηγίες εγκατάστασης του κιτ ολοκλήρωσης υπερήχων μπούμας.
Μοντέλα Multi Pro 1750—κιτ ολοκλήρωσης Κωδ. 130-8227
Μοντέλα Multi Pro 5800—κιτ ολοκλήρωσης Κωδ. 130-8229
Μοντέλα Multi Pro WM—κιτ ολοκλήρωσης Κωδ. 133-2808
Εγκαταστήστε τον καινούριο κατανομέα κυλίνδρων ανύψωσης επάνω στη βάση στερέωσης, χρησιμοποιώντας τα 2 μπουλόνια και τα 2 παξιμάδια ασφάλισης που αφαιρέσατε στο βήμα 4.
Εγκαταστήστε όλους τους εύκαμπτους σωλήνες στα ρακόρ του κατανομέα κυλίνδρων ανύψωσης, ως εξής:
Ο εύκαμπτος σωλήνας δεξαμενής (3/8") από το φίλτρο επιστροφής στη θυρίδα «T»
Ο εύκαμπτος σωλήνας πίεσης (3/8") συνδέεται στη θυρίδα «P».
Οι εύκαμπτοι σωλήνες (1/4") από τις θυρίδες έκτασης των κυλίνδρων ανύψωσης μπούμας συνδέονται στις θυρίδες C1 και C3 του κατανομέα κυλίνδρων ανύψωσης.
Οι εύκαμπτοι σωλήνες (1/4") από τις θυρίδες σύμπτυξης των κυλίνδρων ανύψωσης μπούμας συνδέονται στις θυρίδες C2 και C4 του κατανομέα κυλίνδρων ανύψωσης.
Important: εβαιωθείτε ότι εγκαταστήσατε σωστά τους εύκαμπτους σωλήνες.
Κάντε πλήρωση-εξαέρωση του υδραυλικού συστήματος. νατρέξτε στο Εγχειρίδιο Χειριστή.
Note: Η σύνδεση της πλεξούδας καλωδίωσης από το κιτ υπερήχων μπούμα στις ηλεκτρομαγνητικές βαλβίδες του κατανομέα κυλίνδρων ανύψωσης θα γίνει στην παράγραφο Σύνδεση της πλεξούδας καλωδίωσης στον κατανομέα ανύψωσης μπούμας.
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| ραχίονας υποδοχής μπούμας | 2 |
| Τάπες | 2 |
Οι καινούριοι βραχίονες υποδοχής μπούμας επιτρέπουν στις μπούμες να διπλώσουν προς τα πάνω χωρίς να έρχονται σε επαφή, αποτρέποντας τυχόν βλάβες στους αισθητήρες που είναι στερεωμένοι στις μπούμες.

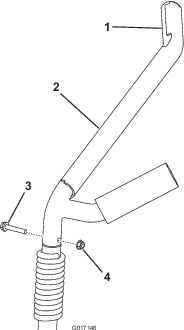

φαιρέστε τους 2 βραχίονες υποδοχής μπούμας, αφαιρώντας το μπουλόνι και το παξιμάδι (Σχήμα 14).
Note: Φυλάξτε τα μπουλόνια και τα παξιμάδια για να εγκαταστήσετε τους καινούριους βραχίονες υποδοχής μπούμας.
Εγκαταστήστε κάθε καινούριο βραχίονα υποδοχής μπούμας και ασφαλίστε τον με το μπουλόνι και το παξιμάδι που αφαιρέσατε προηγουμένως.
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| ισθητήρας υπερήχων μπούμας | 2 |
| άση | 2 |
| ύσμα προγραμματισμού | 2 |
| Κάλυμμα αισθητήρα | 2 |
| Κάτω περίβλημα αισθητήρα | 2 |
| Σωλήνας τάπας | 2 |
| άση προστατευτικού καλύμματος αισθητήρα | 2 |
| Καλώδιο αισθητήρα (4 m) | 2 |
| Μεγάλο παξιμάδι | 4 |
| Μπουλόνι σχήματος «U» | 6 |
| σφαλιστικό παξιμάδι (1/4") | 8 |
| Μπουλόνι (5/16" x 3/4") | 8 |
| Μπουλόνι (5/16" x 1-1/4") | 4 |
| Παξιμάδι ασφάλισης (5/16") | 12 |
| Δεματικό καλωδίων | 12 |
Εγκαταστήστε μία βάση στερέωσης στην εμπρός πλευρά κάθε μπούμας κοντά στο τελευταίο (προς τα έξω) ακροφύσιο (Σχήμα 15 και Σχήμα 16) χρησιμοποιώντας 3 μπουλόνια σχήματος «U» και 6 παξιμάδια ασφάλισης (1/4") .
Εγκαταστήστε της βάση προστατευτικού καλύμματος του αισθητήρα επάνω στη βάση στερέωσης, χρησιμοποιώντας 2 μπουλόνια (5/16" x 3/4") και 2 φλαντζωτά παξιμάδια (5/16"), όπως φαίνεται στο Σχήμα 17.
Εγκαταστήστε τα εξαρτήματα στερέωσης του αισθητήρα στη βάση του προστατευτικού καλύμματος του αισθητήρα, χρησιμοποιώντας 2 μπουλόνια (5/16" x 3/4") και 2 παξιμάδια ασφάλισης (5/16") όπως φαίνεται στο Σχήμα 18 (για ακάλυπτη μπούμα) ή το Σχήμα 19 (για καλυμμένη μπούμα).
Επαναλάβετε τα βήματα 1 έως 3 για το εξωτερικό τμήμα μπούμας στην άλλη πλευρά του μηχανήματος.
Note: Για την εγκατάσταση του προστατευτικού πώματος κατά της σκόνης ανατρέξτε στην ενότητα Πριν από την αποθήκευση.
Εγκαταστήστε το κάτω περίβλημα του αισθητήρα στα εξαρτήματα στερέωσης του αισθητήρα (Σχήμα 20) χρησιμοποιώντας 2 μπουλόνια (5/16" x 1-1/4") και 2 παξιμάδια ασφάλισης (5/16").
Εγκαταστήστε τον αισθητήρα ως εξής:
Τοποθετήστε το μεγάλο παξιμάδι επάνω στον αισθητήρα (Σχήμα 21).
Εφαρμόστε τον αισθητήρα στο κάτω περίβλημα του αισθητήρα (Σχήμα 21).
Ρυθμίστε το παξιμάδι μέχρι ο αισθητήρα να ευθυγραμμιστεί με την κάτω πλευρά του κάτω περιβλήματος.
Τοποθετήστε το άλλο μεγάλο παξιμάδι επάνω στον αισθητήρα (Σχήμα 21).
Σφίξτε το παξιμάδι με ροπή 18 έως 22 N∙m.
Note: πορρίψτε τις ροδέλες ασφάλισης που συνοδεύουν τους αισθητήρες.
Εγκαταστήστε το βύσμα προγραμματισμού στον αισθητήρα (Σχήμα 22).
Important: Φροντίστε να ευθυγραμμίσετε το βέλος κάτω από το πλάγιο «T» με την εγκοπή που υπάρχει στο άνω χείλος του αισθητήρα (Σχήμα 22).
Επαναλάβετε τα βήματα 1 έως 3 για το εξωτερικό τμήμα μπούμας στην άλλη πλευρά του μηχανήματος.
Συνδέστε το στρογγυλό, θηλυκό βύσμα 4 επαφών της καλωδίωσης του αισθητήρα στο βύσμα 4 επαφών που προορίζεται για τον αισθητήρα (Σχήμα 23).
Περάστε την πλεξούδα καλωδίωσης του αισθητήρα κατά μήκος της εμπρός πλευράς του εξωτερικού τμήματος μπούμας, μέσα από τον σφιγκτήρα στήριξης και προς το βύσμα 4 επαφών της πλεξούδας καλωδίωσης από το κιτ ολοκλήρωσης υπερήχων μπούμας—εμπρός από τον κατανομέα κυλίνδρων ανύψωσης (Σχήμα 24).
Συνδέστε τα βύσματα 4 ακίδων για τη καλωδίωση του αριστερού και του δεξιά αισθητήρα στο βύσμα 4 υποδοχών της πλεξούδας καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας (Σχήμα 24) με τις ετικέτες LEFT SONIC SENSOR (ριστερός αισθητήρας υπερήχων) και RIGHT SONIC SENSOR (Δεξιός αισθητήρας υπερήχων).
Εγκαταστήστε το άνω περίβλημα στο κάτω περίβλημα, καλύπτοντας τον αισθητήρα (Σχήμα 25).
Note: Προτού εφαρμόσετε το άνω περίβλημα, βεβαιωθείτε ότι το καλώδιο του αισθητήρα έχει περάσει μέσα από το μικρό άνοιγμα που υπάρχει στο κάλυμμα.
Στερεώστε στη μπούμα το καλώδιο που έρχεται από τον αισθητήρα, χρησιμοποιώντας δεματικά καλωδίων (Σχήμα 24).
Important: φήστε αρκετό ελεύθερο μήκος καλωδίου γύρω από τον αισθητήρα έτσι ώστε να περιστρέφεται ελεύθερα χωρίς να τραβιέται το καλώδιο.
Επαναλάβετε τα βήματα 1 έως 5 για το εξωτερικό τμήμα μπούμας στην άλλη πλευρά του μηχανήματος.
Note: Μόνο για καλυμμένες μπούμες: Το κάλυμμα της μπούμας δεν πρέπει να παρεμποδίζει τους αισθητήρες και το σήμα τους. Εάν αντιμετωπίσετε δυσκολίες κατά τη διαδικασία βαθμονόμησης, ελέγξτε τους αισθητήρες και βεβαιωθείτε ότι το σήμα τους δεν παρεμποδίζεται από το κάλυμμα της μπούμας.
Στην εμπρός πλευρά του κατανομέα κυλίνδρων ανύψωσης, συνδέστε τα 4 ηλεκτρικά βύσματα της πλεξούδας καλωδίωσης για τους υπερήχους μπούμας στις ηλεκτρομαγνητικές βαλβίδες που ελέγχουν την ανύψωση της μπούμας, όπως φαίνεται στο Σχήμα 26.
Στην πίσω πλευρά του κατανομέα κυλίνδρων ανύψωσης, συνδέστε τα 2 ηλεκτρικά βύσματα της πλεξούδας καλωδίωσης για τους υπέρηχους μπούμας στις ηλεκτρομαγνητικές βαλβίδες που ελέγχουν την ενεργοποίηση των υπερήχων, όπως φαίνεται στο Σχήμα 27.
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| Ηλεκτρονικός ελεγκτής | 1 |
| Μπουλόνι (1/4" x 1-1/8") | 4 |
| σφαλιστικό παξιμάδι (1/4") | 4 |
Περάστε την πλεξούδα καλωδίωσης των υπερήχων μπούμας προς τον υδραυλικό κατανομέα.
Συνδέστε το βύσμα 50 υποδοχών της πλεξούδας καλωδίωσης των υπερήχων μπούμας στο βύσμα 50 ακίδων του ηλεκτρονικού ελεγκτή και ασφαλίστε τα βύσματα με τη βίδα άλλεν (Σχήμα 28).
Note: Το ηλεκτρικό βύσμα του ελεγκτή είναι ειδικά διαμορφωμένο και εφαρμόζει μόνο με 1 τρόπο.
Σφίξτε τη βίδα άλλεν με ροπή 2,7 έως 3,2 N-m.
Ευθυγραμμίστε τον ελεγκτή με το εσωτερικό του καλύμματός του, ευθυγραμμίζοντας τις κάτω, εξωτερικές οπές στερέωσης του ελεγκτή με τις οπές που υπάρχουν στην κάτω, πίσω φλάντζα του καλύμματος (Σχήμα 29)
Συναρμολογήστε τον ελεγκτή στο κάλυμμα, χρησιμοποιώντας 2 μπουλόνια (1/4" x 1-1/8") και 2 φλαντζωτά παξιμάδια ασφάλισης (1/4"), όπως φαίνεται στο Σχήμα 29.
φαιρέστε από τη βάση του κυλίνδρου τα 2 φλαντζωτά παξιμάδια ασφάλισης (5/16") που ασφαλίζουν τη βάση στερέωσης του κιτ ολοκλήρωσης υπερήχων μπούμας (Σχήμα 30).
Note: φήστε τη βάση στερέωσης συναρμολογημένη στη βάση του κυλίνδρου.
Συναρμολογήστε το κάλυμμα του ελεγκτή (Σχήμα 30) επάνω στο μπουλόνι φλαντζωτής κεφαλής (5/16" x 1") στις κάτω, εμπρός οπές του καλύμματος και στερεώστε χαλαρά το κάλυμμα, τον βραχίονα και τη βάση, χρησιμοποιώντας τα 2 παξιμάδια ασφάλισης φλαντζωτής κεφαλής (5/16") που αφαιρέσατε στο βήμα 3.
Συναρμολογήστε τα 2 μπουλόνια (1/4" x 1-3/8") μέσα από τις άνω οπές της βάσης στερέωσης (κιτ ολοκλήρωσης υπερήχων μπούμας), την πίσω φλάντζα (κάλυμμα ελεγκτή) και τον ελεγκτή (Σχήμα 30) χρησιμοποιώντας τα 2 παξιμάδια ασφάλισης φλαντζωτής κεφαλής (1/4").
Σφίξτε το μπουλόνι φλαντζωτής κεφαλής και τα φλαντζωτά παξιμάδια 5/16" με ροπή 1978 έως 1243 N∙cm.
Σφίξτε το μπουλόνι φλαντζωτής κεφαλής και τα φλαντζωτά παξιμάδια 1/4" με ροπή 1017 έως 2542 N∙cm.
νακλίνετε τα καθίσματα χειριστή και συνεπιβάτη προς τα εμπρός και ασφαλίστε τα με τις ράβδους στήριξης.
Για μηχανήματα κατασκευής 2015 και παλαιότερα—εντοπίστε την τάπα πρόσβασης που υπάρχει ανάμεσα στα εσωτερικά τμήματα των ζωνών ασφαλείας χειριστή και συνεπιβάτη και αφαιρέστε την από τη βάση της κονσόλας (Σχήμα 32).
Συναρμολογήστε τον ηλεκτρονικό ελεγκτή στη βάση στερέωσης (Σχήμα 32) χρησιμοποιώντας 4 μπουλόνια (1/4" x 1-1/8") και 4 παξιμάδια ασφάλισης (1/4").
Σφίξτε τα παξιμάδια και τα μπουλόνια με ροπή 1017 έως 1243 N∙cm
Περάστε το βύσμα 50 υποδοχών της πλεξούδας καλωδίωσης των υπερήχων μπούμας, ως εξής:
Για μηχανήματα κατασκευής 2015 και παλαιότερα—το τμήμα της καλωδίωσης με το βύσμα 50 υποδοχών περνάει μέσα από το άνοιγμα που υπάρχει στη βάση της κονσόλας και δημιουργήσατε στο 2. νατρέξτε στις οδηγίες εγκατάστασης του κιτ ολοκλήρωσης υπερήχων μπούμας.
Για μηχανήματα κατασκευής 2015 και παλαιότερα—το τμήμα της καλωδίωσης με το βύσμα 50 υποδοχών περνάει μέσα από τον μεγάλο δακτύλιο που υπάρχει στη βάση της κονσόλας. νατρέξτε στις οδηγίες εγκατάστασης του κιτ ολοκλήρωσης υπερήχων μπούμας.
Συνδέστε το βύσμα 50 υποδοχών της πλεξούδας καλωδίωσης των υπερήχων μπούμας στο βύσμα 50 ακίδων του ηλεκτρονικού ελεγκτή και ασφαλίστε τα βύσματα με τη βίδα άλλεν (Σχήμα 33).
Note: Το ηλεκτρικό βύσμα για τον ελεγκτή είναι ειδικά διαμορφωμένο και εφαρμόζει μόνο με 1 τρόπο.
Σφίξτε τη βίδα άλλεν με ροπή 2,7 έως 3,2 N-m.
Εξαρτήματα που απαιτούνται για αυτή τη διαδικασία:
| Διακόπτης πίεσης (φωτιζόμενος) | 1 |
| Δεματικό καλωδίων | 12 |
Εάν είναι εγκατεστημένα, αφαιρέστε τα 4 μπουλόνια φλαντζωτής κεφαλής (1/4" x 1/2") που στερεώνουν το κάλυμμα της επένδυσης στο άνω μέρος της κονσόλας, όπως φαίνεται στο Σχήμα 34.
φαιρέστε την τάπα διακόπτη από το κάλυμμα επένδυσης της κονσόλας (Σχήμα 34).
Ευθυγραμμίστε το βύσμα 8 υποδοχών της καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας μέσα από το άνοιγμα που υπάρχει στο κάλυμμα επένδυσης (Σχήμα 34).
Συνδέστε το βύσμα 8 υποδοχών της καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας με την ετικέτα SONIC MODE MANUAL VS. AUTO (Χειροκίνητη κ υτόματη λειτουργία υπερήχων) στον διακόπτη πίεσης (Σχήμα 34).
Εφαρμόστε τον διακόπτη στο άνοιγμα του ταμπλό μέχρι να κουμπώσει σταθερά (Σχήμα 34).
Ευθυγραμμίστε τις οπές στο κάλυμμα επένδυσης με τις οπές που υπάρχουν στο άνω μέρος της κονσόλας (Σχήμα 34).
σφαλίστε την επένδυση στην κονσόλα. χρησιμοποιώντας τα μπουλόνια (Σχήμα 34) που αφαιρέσατε στο βήμα 1.
φαιρέστε την τάπα διακόπτη που υπάρχει στο ταμπλό, στο σημείο που φαίνεται στο Σχήμα 35.
Συνδέστε το βύσμα 8 υποδοχών της καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας με την ετικέτα SONIC MODE MANUAL VS. AUTO (Χειροκίνητη κ υτόματη λειτουργία υπερήχων) στον διακόπτη πίεσης (Σχήμα 35).
Εφαρμόστε τον διακόπτη στο άνοιγμα του ταμπλό μέχρι να κουμπώσει σταθερά (Σχήμα 35).
Note: Στρέψτε το ελεύθερο άκρο του διακόπτη προς τα κάτω.
Εάν είναι εγκατεστημένα, αφαιρέστε τα 4 μπουλόνια φλαντζωτής κεφαλής (1/4" x 1/2") που στερεώνουν τον πίνακα ελέγχου στην κονσόλα, όπως φαίνεται στο Σχήμα 36.
φαιρέστε την τάπα διακόπτη από τον πίνακα ελέγχου της κονσόλας (Σχήμα 36).
Ευθυγραμμίστε το βύσμα 8 υποδοχών της καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας μέσα από το άνοιγμα που υπάρχει στον πίνακα ελέγχου (Σχήμα 36).
Συνδέστε το βύσμα 8 υποδοχών της καλωδίωσης του κιτ ολοκλήρωσης υπερήχων μπούμας με την ετικέτα SONIC MODE MANUAL VS. AUTO (Χειροκίνητη κ υτόματη λειτουργία υπερήχων) στον διακόπτη πίεσης (Σχήμα 36).
Εφαρμόστε τον διακόπτη πίεσης στο άνοιγμα του πίνακα ελέγχου μέχρι να κουμπώσει σταθερά (Σχήμα 36).
Note: Στρέψτε το ελεύθερο άκρο του διακόπτη προς τα κάτω.
Ευθυγραμμίστε τις οπές στον πίνακα ελέγχου με τις οπές που υπάρχουν στο άνω μέρος της κονσόλας (Σχήμα 36).
σφαλίστε τον πίνακα στην κονσόλα. χρησιμοποιώντας τα μπουλόνια (Σχήμα 36) που αφαιρέσατε στο βήμα 1.
φαιρέστε τα 4 μπουλόνια φλαντζωτής κεφαλής (1/4" x 1/2") που στερεώνουν το πάνελ διακοπτών στην κεντρική κονσόλα και ανασηκώστε την κονσόλα (Σχήμα 37 ή Σχήμα 28).
ποσυνδέστε τα βύσματα 8 υποδοχών της πλεξούδας καλωδίωσης του μηχανήματος από τους διακόπτες ανύψωσης μπούμας (Σχήμα 37 ή Σχήμα 38).
Note: Εάν απαιτείται περισσότερος χώρος, αφαιρέστε τους διακόπτες ανύψωσης μπούμας από το πάνελ διακοπτών.
Συνδέστε τους διακόπτες πίεσης στα βύσματα 8 υποδοχών της καλωδίωσης για το κιτ ολοκλήρωσης υπερήχων μπούμας (Σχήμα 37 ή Σχήμα 38).
Note: εβαιωθείτε ότι το βύσμα της καλωδίωσης υπερήχων μπούμας με την ετικέτα LEFT ACTUATOR SWITCH (Διακόπτης αριστερού ενεργοποιητή) είναι ευθυγραμμισμένος με το αριστερά άνοιγμα διακόπτη στο πάνελ διακοπτών.
Εάν αφαιρέσατε διακόπτες από το πάνελ διακοπτών, εφαρμόστε τους διακόπτες ανύψωσης μπούμας στα ανοίγματα του πάνελ της κεντρικής κονσόλας μέχρι να κουμπώσουν σωστά.
Ευθυγραμμίστε τις οπές του πάνελ διακοπτών με το πλαίσιο της κονσόλας (Σχήμα 37 ή Σχήμα 38).
Στερεώστε το πλευρικό κάλυμμα στην κεντρική κονσόλα χρησιμοποιώντας τα 4 μπουλόνια φλαντζωτής κεφαλής (1/4" x 1/2") (Σχήμα 37 ή Σχήμα 38) που αφαιρέσατε στο βήμα 1.
φαιρέστε τα 5 μπουλόνια φλαντζωτής κεφαλής (1/4" x 3/4") που στερεώνουν το δεξιά κάλυμμα στην κεντρική κονσόλα (Σχήμα 39).
φαιρέστε τους διακόπτες πίεσης για τη ανύψωση της αριστερής και δεξιάς μπούμας από το πάνελ της κεντρικής κονσόλας (Σχήμα 39).
ποσυνδέστε τα βύσματα 8 υποδοχών της πλεξούδας καλωδίωσης του μηχανήματος από τους διακόπτες ανύψωσης μπούμας για τα κυκλώματα ανύψωσης της αριστερής και δεξιάς μπούμας (Σχήμα 40).
Note: Περάστε τα βύσματα για την πλεξούδα καλωδίωσης του μηχανήματος παράλληλα με την καλωδίωση.
Συνδέστε τους διακόπτες πίεσης στα βύσματα 8 υποδοχών της καλωδίωσης για το κιτ ολοκλήρωσης υπερήχων μπούμας (Σχήμα 40).
Note: εβαιωθείτε ότι το βύσμα της καλωδίωσης υπερήχων μπούμας με την ετικέτα LEFT ACTUATOR SWITCH (Διακόπτης αριστερού ενεργοποιητή) είναι ευθυγραμμισμένος με το αριστερό άνοιγμα διακόπτη στο πάνελ της κεντρικής κονσόλας.
Εφαρμόστε τους διακόπτες ανύψωσης μπούμας στα ανοίγματα του πάνελ της κεντρικής κονσόλας μέχρι να κουμπώσουν σωστά (Σχήμα 40).
Ευθυγραμμίστε τις οπές του δεξιά καλύμματος με το πλαίσιο της κεντρικής κονσόλας (Σχήμα 39).
Στερεώστε το πλευρικό κάλυμμα στην κεντρική κονσόλα (Σχήμα 39) χρησιμοποιώντας τα 5 μπουλόνια φλαντζωτής κεφαλής (1/4" x 3/4") ( ή ) που αφαιρέσατε στο βήμα 1.
Συνδέστε το καλώδιο στον αρνητικό πόλο της μπαταρίας. νατρέξτε στο Εγχειρίδιο Χειριστή για το μηχάνημά σας.
Για τα μηχανήματα Multi Pro 1750 και Multi Pro 5800, κατεβάστε τα καθίσματα.
Μόλις ενεργοποιήσετε το επεξεργαστή του ελεγκτή για τη βαθμονόμηση, θα έχετε 20 δευτερόλεπτα για να βαθμονομήσετε τους αισθητήρες στις μπούμες. Η απόσταση μεταξύ του αισθητήρα και του εδάφους που θα ορίσετε μέσα στα 20 δευτερόλεπτα της περιόδου βαθμονόμησης θα είναι η ρύθμιση τους ύψους της μπούμας στην αυτόματη λειτουργία, μέχρι να βαθμονομήσετε ξανά τον αισθητήρα.
Note: Για ακάλυπτες μπούμες: Η προεπιλεγμένη ρύθμιση ύψους είναι 51 cm (20") από το ακροφύσιο μέχρι το έδαφος. Εάν, μετά τη ρύθμιση μιας μπούμας σε ύψος διαφορετικό από την εργοστασιακή προεπιλογή, θελήσετε να επαναφέρετε τη βαθμονόμηση στην προεπιλεγμένη, εργοστασιακή ρύθμιση, τότε κάντε βαθμονόμηση με την μπούμα να εφαρμόζει στην υποδοχή της. Για καλυμμένες μπούμες: Η προεπιλεγμένη ρύθμιση ύψους των 51 cm (20") αφορά μόνο τις ακάλυπτες μπούμες. Στις καλυμμένες μπούμες πρέπει να κάνετε βαθμονόμηση των αισθητήρων.
εβαιωθείτε ότι το όχημα ψεκασμού χλοοτάπητα είναι σταθμευμένο και μακριά από δέντρα, κτίρια, οχήματα υπολείμματα και υπόγεια δίκτυα, σωληνώσεις ή υποδομές.
Κατεβάστε τις μπούμες στην οριζόντια θέση.
Κλείστε τον διακόπτη μίζας.
Πιέστε τον διακόπτη υπερήχων μπούμας στη θέση ON (Σε λειτουργία) (Σχήμα 41, Σχήμα 42 ή Σχήμα 43).
Κρατήστε πατημένο τον διακόπτη ελέγχου ανύψωσης αριστερής μπούμας στη θέση Κατεβάσματος και τον διακόπτη ελέγχου ανύψωσης δεξιάς μπούμας στην θέση νεβάσματος και, γυρίστε το κλειδί της μίζας για να βάλετε μπροστά το μηχάνημα.
Ελευθερώστε τους διακόπτες μπούμας.
Note: Η φωτεινή ένδειξη στον διακόπτη υπερήχων μπούμας θα αναβοσβήσει γρήγορα, υποδεικνύοντας ότι το σύστημα υπερήχων μπούμας βρίσκεται σε λειτουργία βαθμονόμησης. Έχετε 20 δευτερόλεπτα για να ορίσετε την απόσταση που θέλετε μεταξύ μπούμας και εδάφους, χρησιμοποιώντας τους διακόπτες Κατεβάσματος και νεβάσματος μπούμας. Μετά τα 20 δευτερόλεπτα η φωτεινή ένδειξης αναβοσβήνει αργά.
νεβάστε και κατεβάστε τα εξωτερικά τμήματα μπούμας χρησιμοποιώντας τους διακόπτες ελέγχου ανύψωσης μπούμας, ώστε να ρυθμίσετε το ύψος κάθε μπούμας μέχρι να πετύχετε την απόσταση που θέλετε ανάμεσα στο άκρο της μπούμας και το έδαφος.
Important: νεβάστε τις μπούμες μία-μία. Έτσι, οι μπούμες δεν έρχονται σε επαφή, αποτρέποντας τυχόν βλάβες στους αισθητήρες που είναι στερεωμένοι στις μπούμες.
Important: Εάν οι μπούμες θα παραμείνουν στηριγμένες στην υποδοχή για μεγάλα χρονικά διαστήματα, καλύψτε κάθε αισθητήρα (ευθυγραμμισμένο προς τα επάνω) με το προστατευτικό πώμα κατά της σκόνης ώστε να προστατεύονται από την υπεριώδη ακτινοβολία-φως. ποφεύγετε, όποτε είναι δυνατό, την έκθεση του κάτω μέρους των αισθητήρων στο άμεσο ηλιακό φως. νατρέξτε στο Πριν από την αποθήκευση.
Ο διακόπτης υπερήχων μπούμας βρίσκεται στο ταμπλό και διαθέτει 2 ρυθμίσεις: αυτόματης λειτουργίας και χειροκίνητης λειτουργίας.
Με την αυτόματη λειτουργία το μηχάνημα ελέγχει τη θέση της εξωτερικής μπούμας, μεταβάλλοντας συνεχώς το ύψος του άκρου της μπούμας ώστε να διατηρείται η επιθυμητή απόστασή του από το έδαφος.
Στη χειροκίνητη λειτουργία η αυτόματη ρύθμιση θέσης της μπούμας απενεργοποιείται και μπορείτε να μεταβάλετε χειροκίνητα το ύψος κάθε μπούμας.
Note: Η φωτεινή ένδειξη υπερήχων μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) ανάβει στον διακόπτη υπερήχων μπούμας και υποδεικνύει την κατάσταση του συστήματος υπερήχων μπούμας ως εξής:
νάβει σταθερά: Το σύστημα υπερήχων μπούμας είναι ενεργό και λειτουργεί κανονικά.
ναβοσβήνει γρήγορα: Το σύστημα βρίσκεται σε λειτουργία βαθμονόμησης, η οποία διαρκεί 20 δευτερόλεπτα.
ναβοσβήνει αργά: Είτε υπάρχει σφάλμα στο σύστημα, είτε έχετε παρακάμψει την αυτόματη λειτουργία ελέγχοντας μία ή και τις δύο μπούμες χειροκίνητα ενώ το σύστημα βρίσκεται στην αυτόματη λειτουργία.
Note: Εάν υπάρχει σφάλμα στο σύστημα υπερήχων μπούμας (π.χ. δεν έρχεται σήμα από κάποιον αισθητήρα), τότε η μπούμα ανεβαίνει για λίγα δευτερόλεπτα και μετά ακινητοποιείται, ενώ η φωτεινή ένδειξη στο διακόπτη της μπούμας (που υπάρχει στο ταμπλό) αναβοσβήνει αργά—υποδεικνύοντας ότι έχει διακοπεί ο έλεγχος της μίας μπούμας ή και των δύο.
Πιέστε τον διακόπτη υπερήχων μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) στη θέση ON (Σε λειτουργία).
Note: Η φωτεινή ένδειξη στον διακόπτη υπερήχων μπούμας θα ανάψει.
Χρησιμοποιήστε τον διακόπτη ελέγχου ανύψωσης μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) για να κατεβάσετε την μπούμα στο ύψος που θέλετε από το έδαφος.
Για να παρακάμψετε την αυτόματη λειτουργία θέσης μπούμας, κάντε τα εξής:
Note: Μπορείτε να παρακάμψετε προσωρινά την αυτόματη λειτουργία χρησιμοποιώντας τους διακόπτες ελέγχου ανύψωσης μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) και να ανεβάσετε ή κατεβάσετε τη μία ή και τις δύο μπούμες.
Κατεβάστε την μπούμα/μπούμες χειροκίνητα, πατώντας παρατεταμένα τους διακόπτες ελέγχου ανύψωσης μπούμας στη θέση Κατεβάσματος μέχρι τα εξωτερικά τμήματα μπούμας να κατέβουν στο ύψος που θέλετε.
νεβάστε την μπούμα/μπούμες χειροκίνητα, πατώντας παρατεταμένα τους διακόπτες ελέγχου ανύψωσης μπούμας στη θέση νεβάσματος μέχρι τα εξωτερικά τμήματα μπούμας να ανέβουν στο ύψος που θέλετε.
Note: Εάν ρυθμίσετε μόνο τη 1 μπούμα, τότε η άλλη συνεχίζει να λειτουργεί αυτόματα.
Για να επαναφέρετε την αυτόματη λειτουργία, πιέστε στιγμιαία τους διακόπτες ελέγχου ανύψωσης μπούμας στη θέση Κατεβάσματος (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) και ο ελεγκτής υπερήχων μπούμας θα ρυθμίσει το ύψος του άκρου της μπούμας στην καθορισμένη απόσταση από το έδαφος.
Πιέστε τον διακόπτη υπερήχων μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46) στη θέση OFF (Εκτός λειτουργίας).
Note: Η φωτεινή ένδειξη στον διακόπτη υπερήχων μπούμας θα σβήσει.
Χρησιμοποιήστε τους διακόπτες ελέγχου ανύψωσης αριστερής και δεξιάς μπούμας για να αλλάξετε το ύψος των εξωτερικών τμημάτων της μπούμας (Σχήμα 44, Σχήμα 45 ή Σχήμα 46).
Important: Όταν χειρίζεστε το μηχάνημα σε εξαιρετικά ανώμαλο έδαφος, μειώνετε την ταχύτητα πορείας ώστε να αποφύγετε το χτύπημα κάποιας μπούμας στο έδαφος.
Καθαρίστε περιοδικά τους αισθητήρες με νωπό πανί. ν ένας αισθητήρας είναι φθαρμένος ή υπερβολικά λερωμένος τότε αντικαταστήστε τον.
Important: Μην ψεκάζετε νερό προς ή επάνω στους αισθητήρες. Το νερό, ακόμα και με την πίεση του απλού λάστιχου, μπορεί να προκαλέσει βλάβη του αισθητήρα. Πάντα να καλύπτετε πλήρως τους αισθητήρες προτού πλύνετε το ψεκαστικό.
Εάν δεν πρόκειται να χρησιμοποιήσετε το σύστημα υπερήχων μπούμας για μεγάλο χρονικό διάστημα, καλύψτε τους αισθητήρες με τα προστατευτικά πώματα κατά της σκόνης ώστε να τους προφυλάξετε από τα στοιχεία της φύσης.
Εγκαταστήστε το πώμα στην κάτω πλευρά του κάτω περιβλήματος (Σχήμα 47).
Επαναλάβετε το βήμα 1 για τον αισθητήρα στην άλλη πλευρά του μηχανήματος.
Note: Για περισσότερες πληροφορίες διαγνωστικού ελέγχου, ανατρέξτε στο εγχειρίδιο επισκευών. Τα ηλεκτρολογικά διαγράμματα του προϊόντος είναι διαθέσιμα στη διεύθυνση www.Toro.com.
| Problem | Possible Cause | Corrective Action |
|---|---|---|
| Η 1 ή και οι 2 μπούμες δυσλειτουργούν και η φωτεινή ένδειξη υπερήχων μπούμας είναι σβηστή. |
|
|
| Η 1 ή και οι 2 μπούμες δυσλειτουργούν και η φωτεινή ένδειξη υπερήχων μπούμας αναβοσβήνει αργά. |
|
|
| Η 1 ή και οι 2 μπούμες δυσλειτουργούν και η φωτεινή ένδειξη υπερήχων μπούμας είναι αναμμένη. |
|
|
