Техника безопасности

Правила техники безопасности при работе с системой охлаждения

  • Проглатывание охлаждающей жидкости двигателя может вызвать отравление. Храните ее в месте, недоступном для детей и домашних животных.

  • Выброс под давлением горячей охлаждающей жидкости или прикосновение к горячему радиатору и расположенным рядом деталям могут привести к тяжелым ожогам.

    • Прежде чем снимать крышку радиатора, подождите не менее 15 минут, чтобы двигатель остыл.

    • При открывании крышки радиатора используйте ветошь; открывайте крышку медленно, чтобы выпустить пар.

  • Не эксплуатируйте машину без установленных на штатные места крышек.

  • Следите за тем, чтобы пальцы и кисти рук, а также одежда не оказались вблизи вращающегося вентилятора и приводного ремня.

  • Перед выполнением технического обслуживания выключите двигатель и извлеките ключ.

Наклейки с правилами техники безопасности и инструкциями

Graphic

Предупреждающие наклейки и инструкции по технике безопасности должны быть хорошо видны оператору и установлены во всех местах потенциальной опасности. При отсутствии или повреждении наклейки следует установить новую наклейку.

decal145-2229

Монтаж

Подготовка машины

  1. Установите машину на ровной поверхности.

  2. Переведите рычаг коробки передач в положение P (Стоянка).

  3. Выключите двигатель и извлеките ключ из замка зажигания.

  4. Подождите, пока двигатель полностью остынет.

    g364252
  5. Отсоедините отрицательный (-) кабель от полюсного штыря аккумулятора.

    g365494
  6. Поднимите капот; см. Руководство оператора для машины.

  7. Слейте примерно 2 л охлаждающей жидкости двигателя (или дождитесь, пока охлаждающая жидкость не перестанет вытекать из резиновых шлангов) из системы охлаждения; см. Руководство оператора.

    Note: После установки комплекта сохраните охлаждающую жидкость для последующего использования.

Установка панели управления обогревателя

Детали, требуемые для этой процедуры:

Панель управления обогревателя1
Поворотный переключатель1
Поворотный линейный переключатель1
Гайка переключателя (7/16 дюйма)2
Ручка2
Болт со сферической головкой (5/8 дюйма)4
Контргайка (№ 10-24)4
Кабель управления1
Жгут проводов1
  1. На приборной панели снимите 4 заглушки переключателя и вырежьте прорези для переключателя. (Рисунок 3).

    g398819
  2. Наметьте 2 направляющие лунки для сверления (Рисунок 4) и просверлите 2 установочных отверстия (3/16 дюйма) непосредственно над направляющими лунками.

    g398820

    Предупреждение

    Использование дрели без надлежащей защиты глаз может привести к попаданию мусора в глаза и стать причиной травмы.

    При сверлении всегда используйте средства защиты глаз.

  3. Используя панель управления обогревателя в качестве шаблона, просверлите остальные 2 отверстия на правой стороне.

  4. Установите 2 выключателя на панели управления с помощью 2 гаек переключателя (7/16 дюйма), как это показано на схеме А на Рисунок 5.

  5. Установите ручку на каждом из выключателей (схема В на Рисунок 5).

    g430408
  6. Переведите ручки управления в среднее положение, как показано на Рисунок 6.

    g430155
  7. Убедитесь, что переключатель обогревателя находится в среднем положении, и подсоедините один конец троса управления к задней части переключателя обогревателя (Рисунок 7).

    g430382

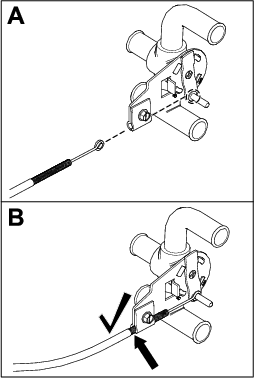

  8. Убедитесь, что водяной вентиль находится в среднем положении, и подсоедините его к другому концу троса управления (Рисунок 8).

  9. Убедитесь, что переключатель обогревателя может переключаться с низкой температуры на высокую, а водяной вентиль полностью открывается и закрывается. При необходимости отрегулируйте трос.

    g460374
  10. Вставьте 5-контактный разъем на жгуте проводов из комплекта в заднюю стенку переключателя обдува (Рисунок 9).

    g430409
  11. Проложите трос управления, водяной вентиль и жгут проводов через приборную доску и закрепите панель управления в сборе на приборной панели с помощью 4 болтов со сферической головкой (5/8 дюйма) и 4 контргаек (№ 10-24); см. Рисунок 10. Затяните болты с усилием 3 Н∙м.

    g430435

Вырезание вентиляционных отверстий

  1. Сделайте 4 направляющих лунки на верхней стороне приборной панели (Рисунок 11) и просверлите 4 отверстия (76 мм) непосредственно над направляющими лунками.

    Note: Для сверления вентиляционных отверстий используйте 76-мм сверлильную коронку.

    g398901
  2. Сделайте 2 направляющих лунки в панели пола (Рисунок 12) и просверлите 2 отверстия (76 мм) непосредственно над направляющими лунками.

    Note: Для сверления вентиляционных отверстий рекомендуется использовать 76-мм сверлильную коронку.

  3. Удалите заусеницы с отверстий.

    g398912

Сборка узла блока обогревателя

Детали, требуемые для этой процедуры:

Узел блока обогревателя1
Монтажный кронштейн обогревателя1
Каретный болт (¼ x ¾ дюйма)6
Контргайка (¼ дюйма)6
Шланг охлаждающей жидкости (⅝ x 13 дюймов)1
Шланг охлаждающей жидкости (⅝ x 26 дюймов)1
Вентиляционный шланг (2 х 18 дюймов)8
Y-образный переходник2
Ленточный хомут2
Кабельная стяжка16
Дефлектор воздуховода6

Important: При установке шлангов не затрагивайте механизм переключения передач или рулевую колонку.

  1. Подсоедините 6 вентиляционных шлангов к регулируемым дефлекторам воздуховодов с помощью 6 больших кабельных стяжек (Рисунок 13).

    Note: Ориентируйте дефлекторы воздуховодов таким образом, чтобы воздух направлялся на оператора на стороне оператора машины и на пассажира на стороне пассажира.

  2. Проложите шланги и установите 4 регулируемых дефлектора воздуховодов в 4 верхних отверстия (Рисунок 13).

  3. Проложите шланги и установите 2 регулируемых дефлектора воздуховодов в 2 нижних отверстия (Рисунок 13).

  4. Подсоедините 2 внешних вентиляционных шланга к 2 нижним шлангам с помощью двух Y-образных переходников и 4 кабельных стяжек (Рисунок 13 и Рисунок 14).

    Подсоедините к смонтированным внешним вентиляционным шлангам 2 дополнительных вентиляционных шланга с помощью 2 кабельных стяжек (Рисунок 13 и Рисунок 14).

  5. Подсоедините 4 вентиляционных шланга к блоку обогревателя с помощью 4 кабельных стяжек (Рисунок 13 и Рисунок 14).

    g460891
    g460561
  6. Установите узел блока обогревателя на монтажном кронштейне обогревателя с помощью 6 каретных болтов (1/4 x 3/4 дюйма) и 6 контргаек (1/4 дюйма); см. Рисунок 15. Затяните болты с усилием 11 Н∙м.

    g460444

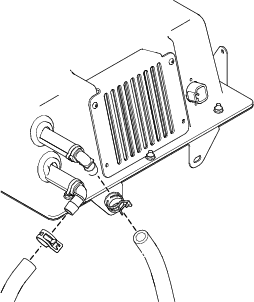

  7. Присоедините 2 шланга для охлаждающей жидкости на передней стороне блока обогревателя с помощью 2 ленточных хомутов, как показано на Рисунок 16.

    g460443

Установка узла блока обогревателя

Детали, требуемые для этой процедуры:

Болт с шестигранной головкой (5/16 х 3/4 дюйма)2
Каретный болт (¼ x ¾ дюйма)2
Контргайка (¼ дюйма)2

Note: Если на машине установлен комплект ветрового стекла и стеклоочистителя, снимите бачок омывателя с рамы машины. Установите его на боковой стороне узла блока обогревателя после установки блока обогревателя на машину (см. этап 3).

  1. Присоедините переднюю сторону узла блока обогревателя к раме машины с помощью 2 болтов с шестигранной головкой (5/16 x 3/4 дюйма).

    g399053

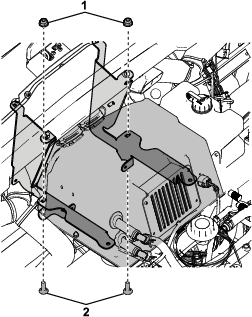

  2. Присоедините заднюю сторону узла блока обогревателя к кронштейнам приборной панели на машине с помощью 2 каретных болтов (1/4 x 3/4 дюйма) и 2 контргаек (1/4 дюйма); см. Рисунок 18.

    g460678
  3. Если на машине установлен комплект ветрового стекла и стеклоочистителя, установите бачок омывателя на боковой стороне узла блока обогревателя, как показано на Рисунок 19.

    g429465

Прокладка шлангов

Детали, требуемые для этой процедуры:

Кабельная стяжка6
Ленточный хомут2
Водяной вентиль1
Шланг3
  1. Отсоедините имеющийся шланг охлаждающей жидкости от боковой стороны расширительного бачка (Рисунок 20) и укоротите шланг на 23 см.

    Сохраните ленточный хомут для повторного использования.

    g409844
  2. Подсоедините 2 шланга охлаждающей жидкости, предварительно установленные на блоке обогревателя, к соответствующим отверстиям на водяном вентиле с помощью 2 ленточных хомутов (Рисунок 21).

    Note: Если на машине установлен плужный снегоочиститель BOSS, проложите нижний шланг сердечника обогревателя (Рисунок 21) вокруг электромагнитного клапана снегоочистителя.

  3. Подсоедините ранее укороченный перепускной шланг термостата к водяному вентилю с помощью ленточного хомута (Рисунок 21 и Рисунок 22).

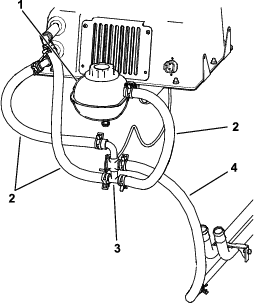

  4. Подсоедините оставшийся шланг к водяному вентилю с помощью ленточного хомута, затем подсоедините другой конец шланга к большому отверстию на верхнем бачке с помощью ленточного хомута (Рисунок 21 и Рисунок 22).

    g460521
    g460460

Установка жгута проводов

Детали, требуемые для этой процедуры:

Болт с цилиндрической скругленной головкой (№10-24 x3/8 дюйма)1
  1. Установите крышку предохранителя (поставляемую вместе со жгутом проводов из комплекта) на левой стороне блока обогревателя с помощью болта с цилиндрической скругленной головкой (№10-24 x3/8 дюйма), как это показано на Рисунок 23.

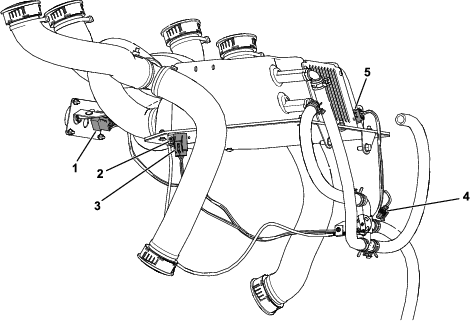

  2. Проложите жгут проводов из комплекта, как это показано на Рисунок 23.

    g460700

Подсоединение аккумулятора

Подсоедините отрицательный (-) кабель аккумулятора к полюсному штырю аккумулятора.

g365493

Продувка системы охлаждения

Предупреждение

При работающем двигателе может произойти выброс горячей охлаждающей жидкости, находящейся под давлением, и возникнуть опасность ожога.

  • Запрещается открывать крышку радиатора на работающем двигателе.

  • При открывании крышки радиатора используйте ветошь; открывайте крышку медленно, чтобы выпустить пар.

Тип охлаждающей жидкости: 50% этиленгликоля с органическими добавками (OAT) 50% дистиллированной воды

  1. Снимите крышку с расширительного бачка системы охлаждения.

  2. Заполняйте расширительный бачок до тех пор, пока охлаждающая жидкость не достигнет нижней линии в бачке.

  3. Установите ручку регулятора температуры на максимальный нагрев.

  4. Запустите двигатель и дайте ему поработать до тех пор, пока не сработает вентилятор системы охлаждения.

    При рабочей температуре двигателя уровень охлаждающей жидкости в бачке должен находиться на верхней отметке.

  5. При необходимости добавьте охлаждающую жидкость, чтобы заместить воздух, удаленный из системы охлаждения.

  6. Установите на место крышку с расширительного бачка системы охлаждения.

Эксплуатация

Управление вентилятором

У вентилятора есть 4 состояния (Выкл, Низкая скорость, Средняя скорость и Высокая скорость). Поворачивайте ручку управления вентилятора для регулировки скорости вентилятора.

Для регулировки температуры воздуха в кабине поворачивайте ручку регулятора температуры.

Техническое обслуживание

Техническое обслуживание воздушного фильтра обогревателя

Периодичность технического обслуживанияПорядок технического обслуживания
Через каждые 250 часов
  • Регулярно производите замену воздушного фильтра обогревателя (в условиях запыленности или повышенного загрязнения замену необходимо производить чаще).
  • Note: Воздушный фильтр обогревателя предназначен для поддержания чистоты воздуха в кабине.

    1. Снимите крышку доступа к фильтру с узла блока обогревателя (Рисунок 25).

      g411877
    2. Аккуратно снимите фильтр с узла блока обогревателя.

      Note: Не пытайтесь очистить фильтр.

    3. Осмотрите новый фильтр на наличие повреждений; для этого следует осмотреть фильтр внутри, осветив его снаружи яркой лампой.

      Note: Отверстия в фильтре будут выглядеть как яркие точки. Осмотрите элемент на наличие разрывов, масляной пленки или повреждений на резиновом уплотнении. Если фильтр поврежден, не используйте его.

      Note: При работе с фильтром проявляйте осторожность во избежание его повреждения или деформации.

    4. Осторожно установите фильтр.

    5. Установите крышку доступа к фильтру на узле блока обогревателя с помощью соответствующей оснастки.

    Очистка обогревателя

    Important: Не допускайте попадания влаги на блок или компоненты обогревателя.
