Varmeapparatsæt

1. Parker maskinen på en plan flade.

2. Flyt gearstangen til positionen P (PARK) (parker).

3. Sluk motoren, og tag nøglen ud.

4. Vent, til motoren er kølet helt af.



   Figur 1

5. Tag batteriets minuskabel (-) af batteripolen.



   Figur 2

   1. Batteriets minuskabel (-)
   2. Batteripol

6. Løft motorhjelmen. Se maskinens betjeningsvejledning.

7. Tøm ca. 2 l kølervæske (eller indtil kølervæsken ikke løber ud af gummislangerne) fra kølesystemet. Se betjeningsvejledningen.

   Note: Opbevar kølervæsken til genanvendelse efter montering af sættet.

Dele, der skal bruges til dette trin:

1. Fjern de 4 kontaktpropper på instrumentpanelet, og skær materialet ud mellem kontaktudskæringerne (Figur 3).



   Figur 3

2. Find de 2 borepilotfordybninger (Figur 4), og bor 2 pilothuller (3/16") direkte over pilotfordybningerne.



   Figur 4

   1. Borepilotfordybninger

   Advarsel

   Hvis der bores uden at bruge beskyttelsesbriller, kan materiale trænge ind i øjnene og forårsage personskade.

   Bær altid beskyttelsesbriller, når der bores.

3. Brug varmeapparatets kontrolpanel som skabelon, og bor de andre 2 huller i højre side.

4. Monter de 2 kontakter på kontrolpanelet med 2 kontaktmøtrikker (7/16") som vist i A i Figur 5.

5. Monter en knap over hver kontakt (B i Figur 5).



   Figur 5

6. Flyt reguleringsgrebene til midterpositionen som vist i Figur 6.



   Figur 6

   1. Flyt grebene til midterpositionen.

7. Sørg for, at varmeapparatets kontakt er i midterpositionen, og slut den ene ende af styrekablet til bagsiden af varmeapparatets kontakt (Figur 7).



   Figur 7

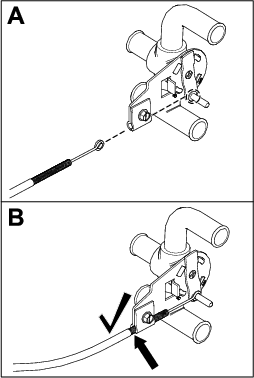

8. Sørg for, at vandventilen er i midterpositionen, og slut den til den anden ende af styrekablet (Figur 8).

9. Sørg for, at varmeapparatets kontakt kan bevæges fra lav varme til høj varme, og at vandventilen åbner og lukker helt. Juster kablet om nødvendigt.



   Figur 8

10. Sæt stikket med 5 poler på sættets ledningsnet i bagsiden af luftstrømskontakten (Figur 9).



    Figur 9

11. Før styrekablet, vandventilen og ledningsnettet gennem instrumentpanelet, og fastgør kontrolpanelet på instrumentpanelet med 4 rundhovedede bolte (⅝") og 4 låsemøtrikker (nr. 10-24). Se Figur 10. Tilspænd boltene med et moment på 3 Nm (30 in-lb).



    Figur 10

1. Find de 4 borepilotfordybninger øverst på instrumentpanelet (Figur 11), og bor 4 huller (76 mm eller 3") direkte over pilotfordybningerne.

   Note: Brug en hulsav på 76 mm (3") til at bore ventilationshullerne.



   Figur 11

   1. Borepilotfordybninger

2. Find de 2 borepilotfordybninger på gulvpladen (Figur 12), og bor 2 huller (76 mm eller 3") direkte over pilotfordybningerne.

   Note: Det anbefales at bruge en hulsav på 76 mm (3") til at bore ventilationshullerne.

3. Fjern graterne fra hullerne.



   Figur 12

   1. Borepilotfordybninger

Dele, der skal bruges til dette trin:

Important: Rør ikke ved gearforbindelsen eller ratstammen, når slangerne monteres.

1. Tilslut 6 udluftningsslanger til de justerbare ventilationsåbninger med 6 store kabelbånd (Figur 13).

   Note: Sørg for, at ventilationsåbningerne vender, så luften blæses mod operatøren i førersiden af maskinen og mod passageren i passagersiden.

2. Før slangerne, og monter de 4 justerbare ventilationsåbninger i de 4 øverste huller (Figur 13).

3. Før slangerne, og monter de 2 justerbare ventilationsåbninger i de 2 nederste huller (Figur 13).

4. Tilslut de 2 ydre udluftningsslanger til de 2 nedre slanger med de 2 Y-adaptere og 4 kabelbånd (Figur 13 og Figur 14).

   Tilslut 2 yderligere udluftningsslanger til de samlede ydre udluftningsslanger, og fastgør dem med 2 kabelbånd (Figur 13 og Figur 14).

5. Tilslut de 4 udluftningsslanger til varmeapparatboksen med 4 kabelbånd (Figur 13 og Figur 14).



   Figur 13

   1. Ventilationsåbning
   2. Y-adaptere
   3. Kabelbånd


   Figur 14

   1. Yderslangeenheder

6. Fastgør varmeapparatboksenheden til varmeapparatets monteringsbeslag med 6 bræddebolte (¼" x ¾") og 6 låsemøtrikker (¼"). Se Figur 15. Tilspænd boltene med et moment på 11 Nm (100 in-lb).



   Figur 15

   1. Varmeapparatboksenhed
   2. Låsemøtrik (¼")
   3. Varmeapparatets monteringsbeslag
   4. Bræddebolt (¼" x ¾")

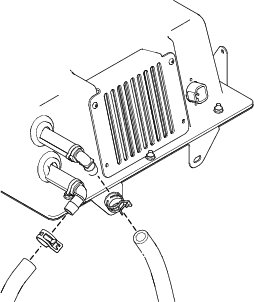

7. Slut de 2 kølervæskeslanger til forsiden af varmeapparatboksen med 2 slangeklemmer som vist i Figur 16.



   Figur 16

Dele, der skal bruges til dette trin:

Note: Hvis maskinen har glasforrude- og vinduesviskersættet monteret, skal du fjerne sprinklervæskeflasken fra maskinens stel. Monter den på siden af varmeapparatboksenheden, når varmeapparatboksen er monteret på maskinen (se trin 3).

1. Fastgør forsiden af varmeapparatboksenheden til maskinens stel med 2 sekskantbolte (5/16" x ¾").



   Figur 17

   1. Sekskantbolt (5/16" x ¾")
   2. Maskinstel
   3. Varmeapparatboksenhed

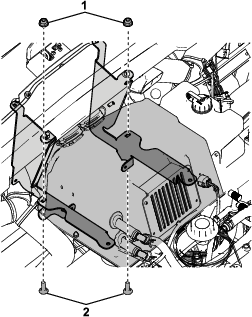

2. Fastgør bagsiden af varmeapparatboksenheden til instrumentpanelbeslagene på maskinen med 2 bræddebolte (¼" x ¾") og 2 låsemøtrikker (¼"). Se Figur 18.



   Figur 18

   1. Låsemøtrikker (¼")
   2. Bræddebolte (¼" x ¾")

3. Hvis maskinen har glasforrude og vinduesviskersættet monteret, skal du montere sprinklervæskeflasken på siden af varmeapparatboksenheden som vist i Figur 19.



   Figur 19

Dele, der skal bruges til dette trin:

1. Frakobl den eksisterende kølervæskeslange fra siden af kølervæsketanken (Figur 20), og forkort slangen med 23 cm.

   Behold slangeklemmen til senere brug.



   Figur 20

   1. Kølervæsketank
   2. Eksisterende kølervæskeslange

2. Tilslut de 2 kølervæskeslanger, der tidligere blev monteret til varmeapparatboksen, til de relevante porte på vandventilen med 2 båndklemmer (Figur 21).

   Note: Hvis der monteres en BOSS-sneplov på maskinen, skal varmeelementets nederste slange (Figur 21) dirigeres rundt om plovens solenoide.

3. Tilslut den tidligere forkortede termostatomløbsslange til vandventilen med en båndklemme (Figur 21 og Figur 22).

4. Tilslut den resterende slange til vandventilen med en båndklemme, og tilslut derefter den anden ende af slangen til den store port på den øvre beholder med en båndklemme (Figur 21 og Figur 22).



   Figur 21

   1. Til varmeelementets nederste slange
   2. Fra termostatomløbsslangen
   3. Til den øvre beholders store port
   4. Til varmeelementets øverste slange

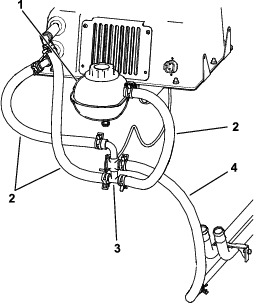

   Figur 22

   1. Kølervæsketank
   2. Kølervæskeslanger (3)
   3. Vandventil
   4. Eksisterende kølervæskeslange (tidligere fjernet fra kølervæsketank og afkortet)

Dele, der skal bruges til dette trin:

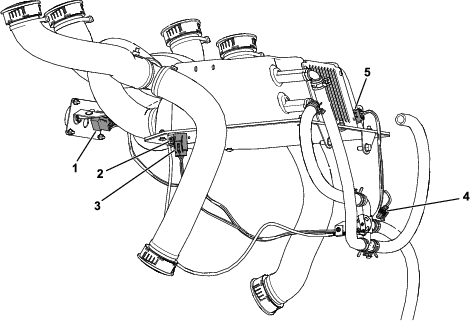

1. Monter sikringsdækslet (leveres med sættets ledningsnet) på venstre side af varmeapparatboksen med den rundhovedede bolt (nr. 10-24 x 3/8") som vist i Figur 23.

2. Før sættets ledningsnet som vist i Figur 23.



   Figur 23

   1. Til luftstrømskontakt (monteret tidligere)
   2. Sikringsdæksel – tilsluttet til varmeapparatboksen med en rundhovedet bolt (nr. 10-24 x ⅜")
   3. Til sikringsdæksel
   4. Til maskinens ledningsnet
   5. Til varmeapparatboks

Slut batteriets minuskabel (-) til batteripolen.

Figur 24

1. Batteriets minuskabel (-)
2. Batteripol

Kølervæsketype: 50 % ethylenglycol med organisk additiv teknologi (OAT) 50 % destilleret vand

1. Fjern dækslet fra kølesystembeholderen.

2. Fyld kølesystembeholderen, indtil kølervæsken når til den nederste linje i beholderen.

3. Drej temperaturreguleringsgrebet til fuld varme.

4. Start og kør motoren, indtil ventilatoren køler.

   Når maskinen er ved driftstemperatur, skal kølervæskestanden i beholderen være ved den øvre linje.

5. Påfyld kølervæske efter behov for at udskifte luft, der er blevet lukket ud af kølesystemet.

6. Monter dækslet til kølesystembeholderen.

Ventilatoren har 4 hastigheder (FRA, LAV, MEDIUM og HøJ). Drej på ventilatorreguleringsgrebet for at regulere ventilatorhastigheden.

Drej på temperaturreguleringsgrebet for at regulere lufttemperaturen i førerhuset.

Note: Varmeapparatets luftfilter er designet til at holde kabineluften ren.

1. Fjern filteradgangsdækslet fra varmeapparatboksenheden (Figur 25).



   Figur 25

   1. Filteradgangsdæksel

2. Fjern forsigtigt filteret fra varmeapparatboksenheden.

   Note: Forsøg ikke at rengøre filteret.

3. Efterse det nye filter for skader ved at kigge ind i filteret, mens du lyser med skarpt lys på filterets udvendige side.

   Note: Huller i filteret ses som lyse pletter. Undersøg indsatsen for revner, oliefilm eller beskadigelse af gummipakningen. Hvis filteret er beskadiget, må det ikke bruges.

   Note: Undgå at beskadige eller deformere filteret, når du håndterer det.

4. Monter forsigtigt filteret.

5. Monter filteradgangsdækslet på varmeapparatboksenheden med de tilsvarende fastgørelsesanordninger.

Important: Varmeapparatboksen eller varmeapparatkomponenterne må ikke blive våde.
