Ilmastointisarja

1. Pysäköi kone tasaiselle alustalle.

2. Siirrä vaihteistovipu P (PYSäKöINTI) ‑asentoon.

3. Sammuta moottori ja irrota virta-avain.

4. Odota, että moottori jäähtyy kokonaan.



   Kuva 1

5. Irrota akun miinuskaapeli (–) akun navasta.



   Kuva 2

   1. Akun miinuskaapeli (–)
   2. Akun napa

6. Nosta konepelti. Katso lisätietoja koneen käyttöoppaasta.

7. Tyhjennä jäähdytysjärjestelmästä jäähdytysnestettä noin 2 litraa (tai kunnes jäähdytysnestettä ei enää virtaa kumiletkuista). Katso lisätietoja käyttöoppaasta.

   Note: Säilytä jäähdytysneste uudelleenkäyttöä varten, kun olet asentanut sarjan.

Vaiheeseen tarvittavat osat:

1. Irrota kojelaudasta neljä kytkintulppaa ja leikkaa kytkinaukkojen välinen materiaali (Kuva 3).



   Kuva 3

   Vaara

   Poran käyttö ilman silmäsuojaimia voi johtaa roskien pääsyyn silmiin ja siten silmävammaan.

   Käytä poraustöissä aina silmäsuojaimia.

2. Paikanna kaksi poran ohjauskoloa (Kuva 4) ja poraa kaksi ohjausreikää (5 mm tai 3/16 tuumaa) suoraan ohjauskolojen päälle.



   Kuva 4

   1. Poran ohjauskolot

3. Poraa kaksi reikää myös oikealle puolelle käyttäen ilmastoinnin ohjauspaneelia mallina.

4. Asenna kaksi kytkintä, joissa on nupit, ohjauspaneeliin kahdella kytkinmutterilla (7/16 tuumaa) kuvien Kuva 5 ja Kuva 6 mukaisesti.

5. Asenna ilmastointilaitteen keinukytkin paneeliin (Kuva 5 ja Kuva 6).

6. Asenna nuppi jokaisen kytkimen päälle (Kuva 5 ja Kuva 6).



   Kuva 5



   Kuva 6

   1. Kytkinmutteri
   2. Tarra
   3. Ohjauspaneeli
   4. Kiertovalitsin
   5. Lineaarinen kiertovalitsin
   6. Pyöreäkantainen pultti (⅝ tuumaa)
   7. Nuppi
   8. Ilmastointilaitteen keinukytkin

7. Siirrä säätönupit keskiasentoon kuvan Kuva 7 mukaisesti.



   Kuva 7

   1. Siirrä nupit keskiasentoon.

8. Varmista, että lämmittimen kytkin on keskiasennossa ja kytke ohjauskaapelin toinen pää lämmittimen kytkimen taakse (Kuva 8).



   Kuva 8

9. Varmista, että vesiventtiili on keskiasennossa, ja kytke se ohjauskaapelin toiseen päähän (Kuva 9).



   Kuva 9

10. Varmista, että lämmittimen kytkin voi liikkua alhaisesta lämmöstä korkeaan lämpöön. Varmista, että vesiventtiili avautuu ja sulkeutuu kokonaan. Säädä kaapelia tarvittaessa.

11. Ilmastointilaitteen keinukytkin edellyttää, että mustan johdon litteä liitin kytketään kullanväriseen kytkinliittimeen, joka on merkitty numerolla 3.

    Note: Katso oikeat liittimet ilmastointilaitteen keinukytkimeen merkityistä numeroista (Kuva 10).

12. Kytke valkoisen johdon litteä liitin kytkinliittimeen, joka on merkitty numerolla 2.

13. Kytke punaisen johdon litteä liitin kytkinliittimeen, joka on merkitty numerolla 1 (Kuva 10).

14. Kytke laitteen johdinsarjan 5-napainen liitin ilmavirtauskytkimen taakse (Kuva 10).

15. Vie ohjauskaapeli, vesiventtiili ja johdinsarja kojelaudan läpi. Asenna ohjauspaneelikokoonpano kojelautaan neljällä pyöreäkantaisella pultilla (⅝ tuumaa) ja neljällä lukkomutterilla (#10-24). Katso Kuva 11. Kiristä pultit momenttiin 3 N·m.

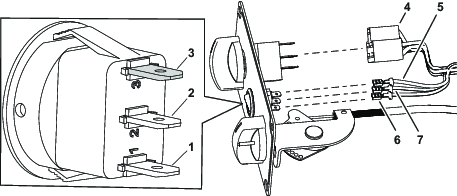

    Kuva 10

    1. Liitin nro 1 punaiselle johdolle
    2. Liitin nro 2 valkoiselle johdolle
    3. Liitin nro 3 (kullanvärinen) mustalle johdolle
    4. 5-napainen liitin
    5. Litteä liitin – musta johto
    6. Litteä liitin – punainen johto
    7. Litteä liitin – valkoinen johto


    Kuva 11

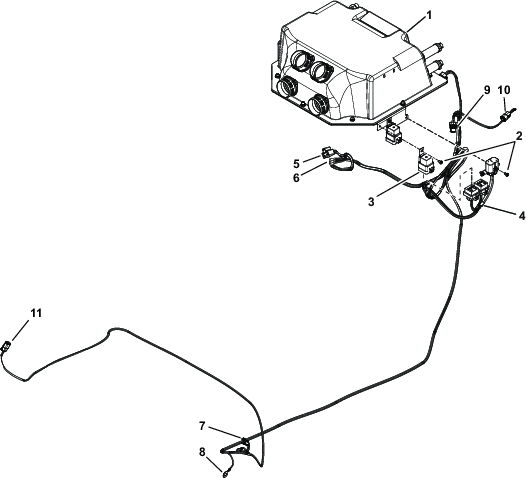

16. Kytke ilmastoinnin johdinsarja ajoneuvon johdinsarjaan (Kuva 12 ja Kuva 18).



    Kuva 12

    1. Ilmastointikokoonpano
    2. Torx®-ruuvi (#10 × ⅜ tuumaa)
    3. Rele (280 12 V 50/30 A)
    4. Johdinsarja (bensiinimoottorit)
    5. Ohjaimen liitin
    6. Ohjaimen litteät liittimet
    7. Kompressorin litteät liittimet
    8. Kompressorin maadoitusliitin
    9. Liitinajoneuvon johdinsarjalle
    10. Liitin
    11. Lauhduttimen liitin

17. Vie johdinsarja oikeapuoleista runkokiskoa pitkin. Pidä johdinsarja kiskon sisäpuolella (Kuva 13).



    Kuva 13

    1. Johdinsarja
    2. Kompressori
    3. Lauhdutin

1. Paikanna neljä poran ohjauskoloa kojelaudan yläosasta (Kuva 14) ja poraa neljä reikää (76 mm) suoraan ohjauskolojen päälle.

   Note: Poraa ilmanvaihtoaukot 76 mm:n reikäsahalla.



   Kuva 14

   1. Poran ohjauskolot

2. Paikanna kaksi lattialevyssä olevaa poran ohjauskoloa (Kuva 15) ja poraa kaksi reikää (76 mm) suoraan ohjauskolojen päälle.

3. Poista jäysteet rei’istä.



   Kuva 15

   1. Poran ohjauskolot

Vaiheeseen tarvittavat osat:

Note: Suorita pitkän poistoletkun ja imuletkun vienti ennen ilmastointikotelon asennusta. Näin letkujen vientiä varten on enemmän tilaa.

1. Vie imuletku koneen etuosasta takaosaan kompressorin alueen lähelle (Kuva 16 ja Kuva 17).



   Kuva 16

   1. Imuletku rungon aukon läpi

2. Vie poistoletku koneen etuosasta takaosaan lauhduttimen alueen lähelle (Kuva 17 ja Kuva 18).



   Kuva 17

   1. Imuletku
   2. Pitkä poistoletku
   3. Lyhyt poistoletku


   Kuva 18

   1. Lyhyt poistoletku
   2. Liitin
   3. Imuletku
   4. Pitkä poistoletku

Vaiheeseen tarvittavat osat:

1. Liitä neljä ilmaletkua (55 mm × 68,6 cm tai 27 tuumaa) säädettäviin ilmanvaihtoaukkoihin ja kaksi ilmaletkua (55 mm × 45,7 cm tai 18 tuumaa) ei-säädettäviin ilmanvaihtoaukkoihin kuudella suurella nippusiteellä kuvan mukaisesti (Kuva 24).

   Note: Varmista, että ilmanvaihtoaukot on suunnattu puhaltamaan ilmaa käyttäjää kohti koneenkäyttäjän puolella ja matkustajaa kohti matkustajan puolella.

2. Vie letkut ja asenna neljä säädettävää ilmanvaihtoaukkoa neljään yläosassa olevaan aukkoon. Katso Kuva 23 ja Kuva 24.

3. Vie letkut ja asenna kaksi ei-säädettävää ilmanvaihtoaukkoa kahteen alempaan aukkoon. Katso Kuva 23 ja Kuva 24.

4. Kiinnitä ilmastointikotelon kokoonpano ilmastoinnin asennuskannattimeen kuudella lukkopultilla (¼ × ¾ tuumaa) ja kuudella lukkomutterilla (¼ tuumaa). Katso Kuva 19. Kiristä pultit momenttiin 11 N·m.

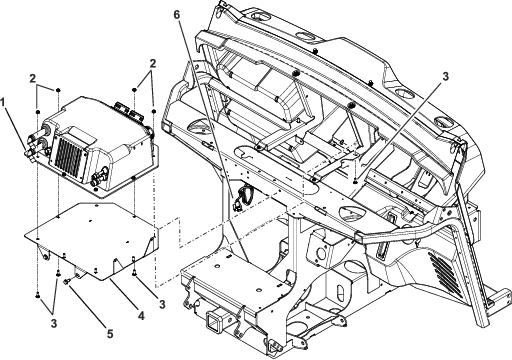

   Kuva 19

   1. Ilmastointikokoonpano
   2. Lukkomutteri (¼ tuumaa)
   3. Lukkopultti (¼ × ¾ tuumaa)
   4. Ilmastoinnin asennuskannatin
   5. Pultti (5/16 ×¾ tuumaa)
   6. Pääjohdinsarjan liitin

5. Irrota ilmansuodattimen nykyinen suoja ja neljä pulttia ilmastointikokoonpanon sivulta. Hävitä suoja ja pultit (Kuva 20).



   Kuva 20

   1. Suoja
   2. Pultit

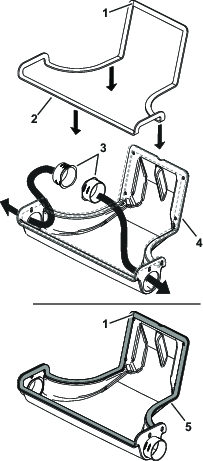

6. Asenna vaahtotiiviste ilmanoton suojan päälle kulmasta alkaen (Kuva 21).

   Note: Pidä vaahto kireänä, kun kiinnität sen kulmien ympärille, jotta se rypistyy mahdollisimman vähän.

7. Leikkaa ylimääräinen vaahto, kun sen asennus on valmis.

8. Asenna laippasovittimet ilmanoton suojaan (Kuva 21 ja Kuva 23).



   Kuva 21

   1. Aloita vaahtotiivisteen asennus tästä.
   2. Vaahtotiiviste
   3. Laippasovitin
   4. Ilmanoton suoja
   5. Asennettu vaahtotiiviste

9. Asenna ilmanoton suoja ilmastointikoteloon neljällä kupukantaisella kuusiokoloruuvilla (M5 × 22 mm). Katso Kuva 22 ja Kuva 23.

   Note: Aloita ruuvaus käsin, jotta paisuvat kumimutterit eivät työnny ilmastointikoteloon (Kuva 22).



   Kuva 22

   1. Kupukantainen kuusiokoloruuvi (M5 × 22 mm)
   2. Paisuva kumimutteri
   3. Paisuvan mutterin kiinnitystulppa

10. Asenna ilmanoton suoja ilmastointikoteloon neljällä itsekierteittävällä ruuvilla (1,46 × 13 mm), katso Kuva 23.

    Note: Estä muovin kierteiden kuluminen kiristämällä itsekierteittävät ruuvit käsin.



    Kuva 23

    1. Ilmaletku (55 mm × 68,6 cm tai 27 tuumaa)
    2. Säädettävä ilmanvaihtoaukko
    3. Ilmanottokotelo
    4. Itsekierteittävä ruuvi (1,46 × 13 mm)
    5. Laippasovitin (50,1 mm tai 2 tuumaa)
    6. Vaahtotiiviste
    7. Ilmastointikokoonpano
    8. Ei-säädettävä ilmanvaihtoaukko
    9. Kupukantainen kuusiokoloruuvi (M5 × 22 mm)
    10. Suuri nippuside

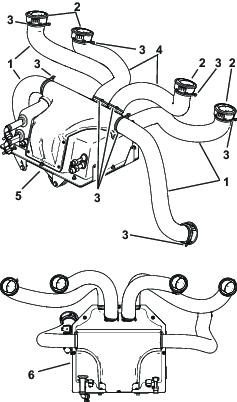

    Kuva 24

    1. Ilmaletku (55 mm × 68,6 cm tai 27 tuumaa)
    2. Säädettävä ilmanvaihtoaukko
    3. Suuri nippuside
    4. Ilmaletku (55 mm × 45,7 cm tai 18 tuumaa)
    5. Ilmastointikotelo
    6. Ilmastointikotelo yläpuolelta

11. Liitä kaksi jäähdytysnesteletkua ilmastointikotelon etuosaan kahdella puristimella kuvan Kuva 25 mukaisesti.



    Kuva 25

Vaiheeseen tarvittavat osat:

1. Liitä neljä ilmaletkua (55 mm × 68,6 cm tai 27 tuumaa) ilmastointikoteloon ja kaksi ilmaletkua (55 mm × 45,7 cm tai 18 tuumaa) ilmanoton suojaan kuudella suurella nippusiteellä kuvien mukaisesti (Kuva 23 ja Kuva 24).

2. Asenna ilmastointikotelon kokoonpanon etuosa koneen runkoon kahdella kuusiopultilla (5/16 × ¾ tuumaa). Kiristä pultit momenttiin 22,6 N·m. Katso Kuva 26.



   Kuva 26

   1. Kuusiopultti (5/16 × ¾ tuumaa)
   2. Koneen runko
   3. Ilmastointikotelon kokoonpano

   Important: Älä muuta vaihtimen kytkentää tai ohjauspylvästä letkuja asennettaessa.

3. Kiinnitä ilmastointikotelon kokoonpanon takaosa koneen kojelaudan kannattimiin kahdella lukkopultilla (¼ × ¾ tuumaa) ja kahdella lukkomutterilla (¼ tuumaa). Katso Kuva 27.



   Kuva 27

   1. Lukkomutteri (¼ tuumaa)
   2. Lukkopultti (¼ × ¾ tuumaa)

4. Asenna releet johdinsarjaan ja ilmastointikotelon kokoonpanoon (Kuva 12).

5. Irrota nykyinen jäähdytysnesteletku jäähdytysnestesäiliön sivusta (Kuva 28) ja lyhennä letkua 23 cm. Säilytä puristin.



   Kuva 28

   1. Jäähdytysnestesäiliö
   2. Nykyinen jäähdytysnesteletku

6. Liitä lämmitinkoteloon aiemmin asennetut kaksi jäähdytysnesteletkua vesiventtiilin asianmukaisiin aukkoihin kahdella puristimella (Kuva 30).

   Note: Jos koneeseen on asennettu BOSS-lumiaura, vie lämmittimen kennon alempi letku (Kuva 29) auran solenoidin ympärille.

7. Liitä aiemmin lyhennetty termostaatin ohitusletku vesiventtiiliin puristimella (Kuva 29 ja Kuva 30).

8. Liitä jäljellä oleva letku vesiventtiiliin puristimella ja liitä sitten letkun toinen pää ylemmän säiliön suureen aukkoon puristimella (Kuva 29 ja Kuva 30).



   Kuva 29

   1. Lämmittimen kennon alempaan letkuun
   2. Termostaatin ohitusletkusta
   3. Ylemmän säiliön suureen aukkoon
   4. Lämmittimen kennon ylempään letkuun


   Kuva 30

   1. Jäähdytysnestesäiliö
   2. Jäähdytysnesteletkut (3)
   3. Vesiventtiili
   4. Nykyinen jäähdytysnesteletku (poistettu aiemmin jäähdytysnestesäiliöstä ja lyhennetty)

9. Liitä imuletku ja poistoletku ilmastointikoteloon (Kuva 31).



   Kuva 31

   1. Poistoletku
   2. Imuletku

Vaiheeseen tarvittavat osat:

1. Löysää ylälaturin säätöpultti ja irrota hihna.

2. Asenna kiristinpyörät ja hihnan kiristinkokoonpano kahdella pultilla (⅜ × 3‑¼ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa). Katso Kuva 32 ja Kuva 35. Kiristä pultit momenttiin 40,7 N·m.



   Kuva 32

   1. Pultti (⅜ × 3-¼ tuumaa)
   2. Kiristinpyörä
   3. Hihnan kiristinkokoonpano
   4. Lukkomutteri (⅜ tuumaa)
   5. Pitkä olake kohti hihnan kiristinkokoonpanoa

3. Asenna kompressori moottorin kannattimeen johdinsarjan maadoitusrengasliittimellä, kolmella laippapultilla (⅜ × 1‑¼ tuumaa) ja kolmella lukkomutterilla (⅜ tuumaa). Katso Kuva 35. Kiristä pultit momenttiin 40,7 N·m.

4. Asenna kompressorin liittimet kompressoriin käsin. Katso Kuva 33 ja Kuva 34.

   Note: Varmista, että O-renkaat ovat kunnolla kiinni liittimissä, jotta ne eivät puristu tai leikkaudu, kun asennat liittimet.

5. Aseta liittimet oikeisiin kohtiin ja merkitse niiden sijainnit (Kuva 33 ja Kuva 34).

6. Irrota liittimet ja aseta ne paikoilleen merkintöjen mukaisesti. Kiristä liittimet.

7. Asenna kompressorin liittimet kompressoriin ja kiristä ne (Kuva 33 ja Kuva 34).

8. Asenna liittimet, O-renkaat ja kulmaliittimet kompressoriin kuvan mukaisesti (Kuva 34).



   Kuva 33

   1. 90 asteen kulmaliitin (O-rengasohjaus, -8)
   2. Kaksitoiminen kytkin
   3. Lyhyt kompressorin letku
   4. T-liitin (#8, ¼ tuumaa)
   5. O-rengas (-08)

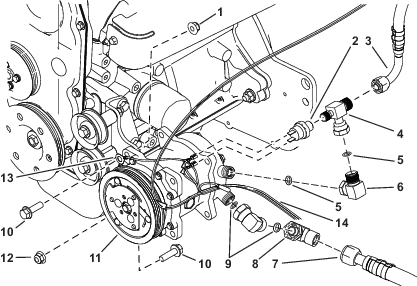

   Kuva 34

   1. Lukkomutteri (⅜ tuumaa)
   2. Kaksitoiminen kytkin
   3. Lyhyt kompressorin letku
   4. T-liitin (#8, ¼ tuumaa)
   5. O-rengas (-08)
   6. 90 asteen kulmaliitin (O-rengasohjaus, -8)
   7. Pitkä kompressorin letku
   8. 90 asteen kulmaliitin (O-rengasohjaus, -10)
   9. O-rengas (-10)
   10. Laippapultti (⅜ × 1‑¼ tuumaa)
   11. Kompressori
   12. Lukkomutteri (⅜ tuumaa)
   13. Johdinsarjan rengasliitin
   14. Johdinsarja
   15. Kokoa käsin, merkitse, irrota liittimet, kiristä liittimet ja asenna kompressoriin.

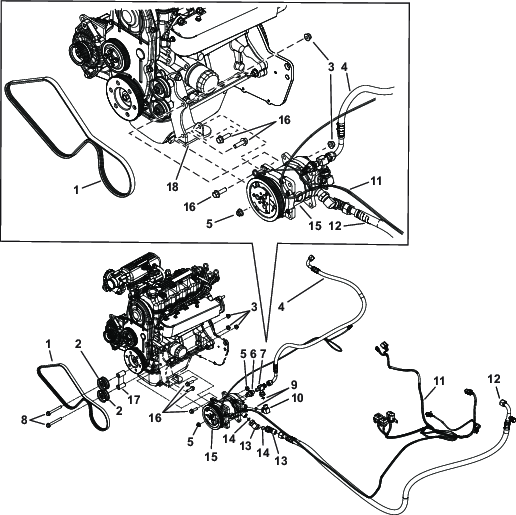

   Kuva 35

   1. Hihna
   2. Kiristinpyörä
   3. Lukkomutteri (⅜ tuumaa)
   4. Kompressorin letku lauhduttimeen
   5. Lukkomutteri (⅜ tuumaa)
   6. Kaksitoiminen kytkin – kompressori
   7. T-liitin (#8, ¼ tuumaa)
   8. Pultti (⅜ × 3-¼ tuumaa)
   9. O-rengas (-08)
   10. 90 asteen kulmaliitin (O-rengasohjaus, -8)
   11. Johdinsarja
   12. Pitkä kompressorin letku
   13. 90 asteen kulmaliitin (O-rengasohjaus, -10)
   14. O-rengas (-10)
   15. Kompressori
   16. Laippapultti (⅜ × 1‑¼ tuumaa)
   17. Hihnan kiristinkokoonpano
   18. Moottorin kannatin


   Kuva 36

   1. Asennettu kompressori

9. Asenna hihna kompressoriin, kiristinpyöriin, moottoriin ja laturiin (Kuva 35 ja Kuva 37).



   Kuva 37

   1. Hihna asennettu

   Note: Lisää hihnan kireyttä säätämällä laturia.

10. Säädä laturia, kunnes hihna on kiristetty. Tässä vaiheessa voit käyttää vääntörautaa.

11. Kiristä laturin ylempi säätöpultti.

12. Mittaa hihnan painuma käyttämällä hihnaan 98 N·m:n voimaa tai 8–10 mm:n (5/16–⅜ tuuman) painumaa puhaltimen hihnapyörän ja laturin hihnapyörän välillä (Kuva 38).

13. Jos hihnan kireys ei ole oikea, toista hihnan kiristämisen vaiheet.



    Kuva 38

    1. Puhaltimen hihnapyörä
    2. Laturin hihnapyörä
    3. Hihna
    4. Käytä 98 N·m:n voimaa tai 8–10 mm:n painumaa.

Vaiheeseen tarvittavat osat:

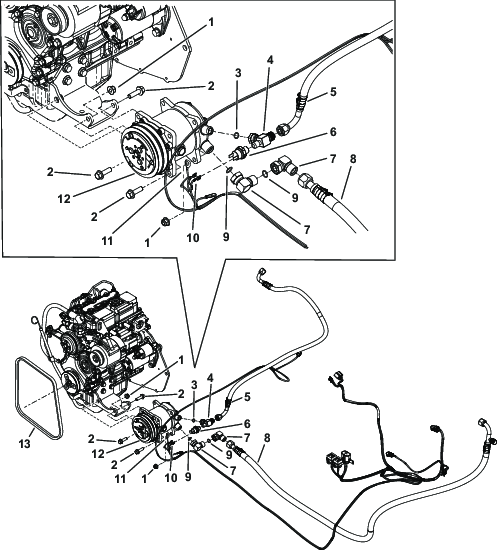

1. Löysää ylälaturin säätöpultti ja irrota hihna.

2. Asenna liittimet, O-renkaat ja kulmaliittimet kompressoriin kuvan Kuva 39 mukaisesti.

   Note: Varmista, että O-renkaat ovat kunnolla kiinni liittimissä, jotta ne eivät puristu tai leikkaudu liitinten asennuksen aikana.

3. Asenna kompressorin letkut liittimiin kuvan Kuva 39 mukaisesti.

4. Asenna kompressori moottorin kannattimeen johdinsarjan maadoitusrengasliittimellä, kolmella laippapultilla (⅜ × 1‑¼ tuumaa) ja kahdella lukkomutterilla (⅜ tuumaa). Katso Kuva 39 ja Kuva 40. Kiristä pultit momenttiin 40,7 N·m.

5. Asenna hihna kompressoriin, kiristinpyöriin, moottoriin ja laturiin (Kuva 39).

   Note: Lisää hihnan kireyttä säätämällä laturia.



   Kuva 39

   1. Lukkomutteri (⅜ tuumaa)
   2. Laippapultti (⅜ × 1‑¼ tuumaa)
   3. O-rengas (-08)
   4. T-liitin (#8, ¼ tuumaa)
   5. Kompressorin letku lauhduttimeen
   6. Kaksitoiminen kytkin
   7. 90 asteen kulmaliitin (O-rengasohjaus, -10)
   8. Imuletku ilmastointikotelosta
   9. O-rengas (-10)
   10. Litteät liittimet
   11. Rengasliitin – maadoitus
   12. Kompressori
   13. Hihna


   Kuva 40

   1. Asennettu kompressori
   2. Rengasliitin – maadoitus
   3. Litteät liittimet

   Note: Lisää hihnan kireyttä säätämällä laturia.

6. Säädä laturia, kunnes hihna on kiristetty. Tässä vaiheessa voit käyttää vääntörautaa.

7. Kiristä laturin ylempi säätöpultti.

8. Mittaa hihnan painuma sormella tai viivaimella käyttämällä hihnaan 98 N·m:n voimaa kiristimien välillä kuvan Kuva 41 mukaisesti.

9. Jos hihnan kireys ei ole oikea, toista hihnan kiristämisen vaiheet.



   Kuva 41

   1. Käytä 98 N·m:n voimaa 9–13 mm:n painumalla
   2. Käytä 98 N·m:n voimaa 7–10 mm:n painumalla
   3. Laturi
   4. Hihna

Vaiheeseen tarvittavat osat:

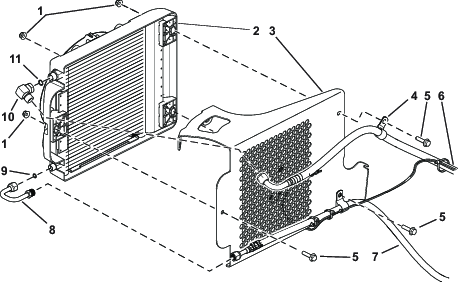

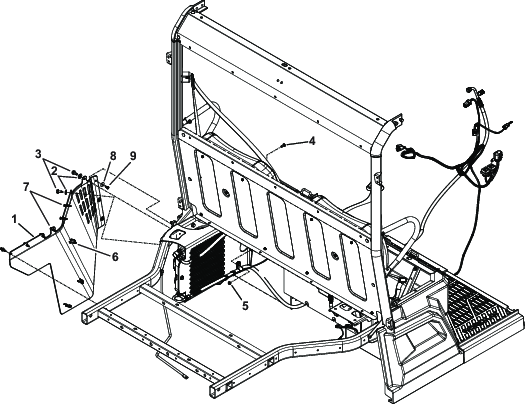

1. Irrota nykyinen sivupaneeli koneesta. Poista nykyiset painettavat kiinnittimet nykyisestä sivupaneelista, jotta niitä voidaan käyttää uudessa sivupaneelissa. Säilytä kiinnittimet.

2. Asenna 90 asteen kulmaliitin (O-rengasohjaus, -8) ja O-rengas (08) lauhduttimen yläosaan (Kuva 42).

3. Asenna 180 asteen liitin ja O-rengas (06) lauhduttimen sivulle (Kuva 42).

4. Liu'uta R-liittimet lauhduttimen letkujen päälle (Kuva 42).

5. Asenna lauhdutin lauhduttimen kannattimeen pultilla (5/16 × 1‑¼ tuumaa) ja laippamutterilla (5/16 tuumaa). Katso Kuva 42. Kiristä pultit momenttiin 22,6 N·m.

6. Asenna ilmastointikoteloon menevä lauhduttimen letku (alaletku) lauhduttimeen R-liittimellä, pultilla (5/16 × 1‑¼ tuumaa) ja laippamutterilla (5/16 tuumaa). Katso Kuva 42.



   Kuva 42

   1. Laippamutteri (5/16 tuumaa)
   2. Lauhdutin
   3. Lauhduttimen kannatin
   4. R-liitin
   5. Pultti (5/16 × 1‑¼ tuumaa)
   6. Lauhduttimen letku kompressorista (yläletku)
   7. Lauhduttimen letku ilmastointikoteloon (alaletku)
   8. 180 asteen liitin
   9. O-rengas (-06)
   10. 90 asteen kulmaliitin (O-rengasohjaus, -08)
   11. O-rengas (-08)

7. Vie johdinsarja lauhduttimeen ja asenna liitin lauhduttimeen.



   Kuva 43

   1. Johdinsarjan liitin asennettuna
   2. Vasen takarengas

8. Asenna uusi sivupaneeli koneen runkoon takaosasta alkaen käyttämällä aiemmin irrotettuja painettavia liittimiä (Kuva 44).

   Note: Sivupaneelin kaksi viimeistä reikää on tarkoitettu kahdelle itsekierteittävälle ruuville (5/16 × ¾ tuumaa).

9. Asenna lauhduttimen kannatin ja uusi sivupaneeli koneen runkoon kahdella itsekierteittävällä ruuvilla (5/16 × ¾ tuumaa) ja kahdella litteällä aluslaatalla (5/16 tuumaa). Katso Kuva 44 ja Kuva 49.

10. Asenna lauhduttimen letku kompressorista (yläletku) lauhduttimeen R-liittimellä, pultilla (5/16 × 1‑¼ tuumaa) ja laippamutterilla (5/16 tuumaa). Katso Kuva 42.



    Kuva 44

    1. Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)
    2. Litteä aluslaatta (5/16 tuumaa)
    3. Ilmastoinnin sivupaneeli
    4. Nykyiset painettavat kiinnittimet uudessa paneelissa

11. Asenna aiemmin irrotetut muoviruuvit koneen alapuolelta uuteen paneeliin ja polttoainesäiliön sivupaneeliin (Kuva 45 ja Kuva 47). Kiristä muoviruuvit momenttiin 2,25 N·m.



    Kuva 45

    1. Nykyinen aluslaatta
    2. Nykyinen Plastite®-ruuvi (2,25 N·m)
    3. Uusi sivupaneeli
    4. Lauhdutin

12. Löysää dieselkäyttöisten koneiden polttoainepumpun alempi lukkomutteri kuvan Kuva 48 mukaisesti.

    Note: Älä irrota dieselkäyttöisten koneiden pulttia. Löysää vain lukkomutteria.

13. Asenna bensiinikäyttöisiin koneisiin lukkopultti (¼ × ¾ tuumaa) ja lukkomutteri (¼ tuumaa) lukkopultin aukon avulla (Kuva 46).

    Note: Älä kiristä lukkopulttia ja mutteria.



    Kuva 46

    Vain bensiinikäyttöinen kone

    1. Lukkopultti (¼ × ¾ tuumaa)
    2. Lukkopultin aukko

14. Liu'uta lauhduttimen kannatin lukkomutterin (¼ tuumaa) ja koneen alarungon väliin (Kuva 47 ja Kuva 48).

15. Kiristä lukkopultti (¼ × ¾ tuumaa) ja lukkomutteri (¼ tuumaa). Katso Kuva 47 ja Kuva 48.



    Kuva 47

    Vain bensiinikäyttöinen kone

    1. Lukkopultti asennettu, kannatin lukkomutterin takana


    Kuva 48

    Vain dieselkäyttöinen kone

    1. Lauhduttimen kannatin
    2. Lukkopultti asennettu, kannatin lukkomutterin takana


    Kuva 49

    1. Ilmastoinnin sivupaneeli
    2. Litteä aluslaatta (5/16 tuumaa)
    3. Itsekierteittävä ruuvi (5/16 × ¾ tuumaa)
    4. Lukkopultti (¼ × ¾ tuumaa) – vain bensiinikäyttöiset koneet
    5. Lukkomutteri (¼ tuumaa)
    6. Lauhdutin asennettu
    7. Nykyiset painettavat kiinnittimet
    8. Nykyinen aluslaatta
    9. Nykyinen muoviruuvi (2,25 N·m)

Tarkista ja varmista, että letkuliitännät ovat tiukasti kiinni.

Kiinnitä johdinsarja ja letkut pois liikkuvista osista ja kuumista pinnoista nippusiteillä (Kuva 12, Kuva 13 ja Kuva 50).

Kuva 50

1. Lyhyt poistoletku
2. Nippuside
3. Liitin
4. Imuletku
5. Pitkä poistoletku
6. Lämmittimen liitin

Kytke akun miinuskaapeli (–) akun napaan.

Kuva 51

1. Akun miinuskaapeli (–)
2. Akun napa

Jäähdytysnesteen tyyppi: 50 % OAT-etyleeniglykolia ja 50 % tislattua vettä

1. Irrota korkki jäähdytysjärjestelmän säiliöstä.

2. Täytä jäähdytysjärjestelmän säiliötä, kunnes jäähdytysneste saavuttaa säiliön alemman viivan.

3. Käännä lämpötilan ohjausnuppi täydelle lämmitykselle.

4. Käynnistä moottori ja anna sen käydä, kunnes jäähdytyspuhallin pyörii.

   Kun kone on käyttölämpötilassa, säiliön jäähdytysnesteen tason on oltava ylemmän viivan kohdalla.

5. Lisää jäähdytysnestettä tarpeen mukaan jäähdytysjärjestelmästä puhdistetun ilman tilalle.

6. Asenna jäähdytysjärjestelmän säiliön korkki.

Ilmastointijärjestelmän tilavuus: 414 ml

Kylmäainetyyppi: R134a

1. Varmista, että koneen kaikki ilmastointiosat on asennettu ja kiinnitetty paikoilleen.

2. Sertifioidun ilmastointihuoltoteknikon on tyhjennettävä ilmastointijärjestelmä kokonaan, täytettävä järjestelmä uudelleen asianmukaisesti R134a-kylmäaineella ja testattava järjestelmä vuotojen varalta.

Puhaltimessa on neljä nopeusasetusta (POIS PääLTä, MATALA, KESKITASO ja SUURI). Säädä puhaltimen nopeutta kiertämällä puhaltimen säätönuppia.

Säädä ohjaamon ilman lämpötilaa kiertämällä lämpötilan säätönuppia.

Jäähdytä ohjaamoa kääntämällä ilmastointikytkin PääLLä-asentoon.

Note: Ilmastoinnin ilmansuodatin on suunniteltu pitämään ohjaamon ilma puhtaana.

1. Irrota ilmanoton suoja ilmastointikotelon kokoonpanosta (Kuva 52).



   Kuva 52

   1. Ilmanoton suoja
   2. Suodatin

2. Irrota suodatin varovasti ilmastointikotelon kokoonpanosta.

   Note: Älä yritä puhdistaa suodatinta.

3. Tarkista uuden suodattimen eheys katsomalla sen läpi kirkasta valoa vasten.

   Note: Suodattimessa olevat reiät näkyvät kirkkaina pisteinä. Tarkista, ettei panos ole repeytynyt, ettei siinä ole öljykalvoa tai ettei kumitiiviste ole vaurioitunut. Jos suodatin on vaurioitunut, älä käytä sitä.

   Note: Käsittele suodatinta varovasti, jotta se ei vaurioidu tai muuta muotoaan.

4. Asenna suodatin varovasti.

5. Asenna ilmanoton suoja ilmastointikotelon kokoonpanoon vastaavilla kiinnikkeillä.

Important: Ilmastointikotelo ja osat eivät saa kastua.
