日よけキット

1. 平らな場所に駐車する。

2. トランスミッションレバーを P (駐車) 位置にシフトする。

3. エンジンを止め、キーを抜き取る。

この作業に必要なパーツ

Note: 図は 2 人乗り用です； 4 人乗り用もほぼ同じです。

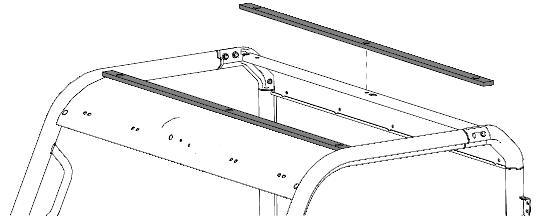

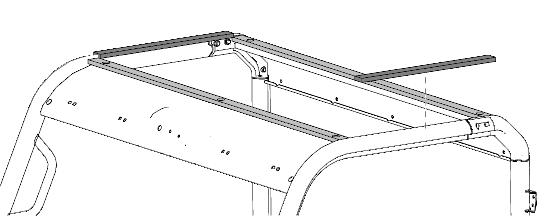

1. 前後用ウレタンシールの裏紙をはがし、ROPSケージの前後のクロス部材に一枚ずつ貼り付ける。



   図 1

2. 側部用ウレタンシールの裏紙をはがし、左右の側部部材に一枚ずつ貼り付ける。



   図 2

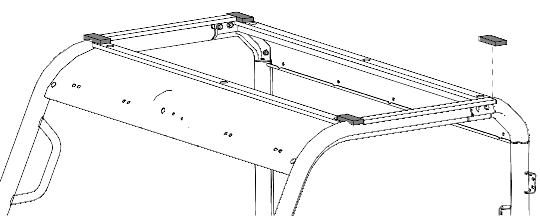

3. 角部用ウレタンシールの裏紙をはがし、ケージの各角部に図のように一枚ずつ貼り付ける。



   図 3

この作業に必要なパーツ

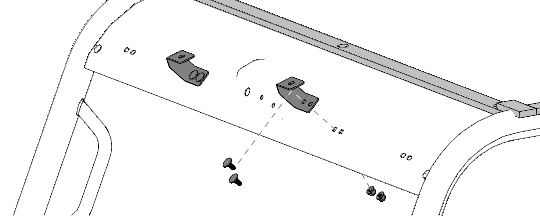

1. 2つのキャリッジ ボルトと2つの六角ナット (M8 x 1.25 mm) を使って、各キャノピーブラケットを取り付ける。

   各六角ナットを 26 N·m (2.65kgm) のトルクで締める。



   図 4

2. 2つのゴム製脱落防止ナットを取り付け位置に取り付ける。



   図 5

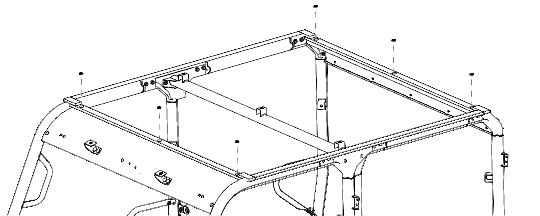

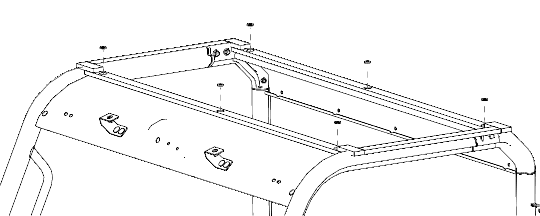

3. フォームシールの穴の上に6つのスペーサーを位置合わせする。



   図 6

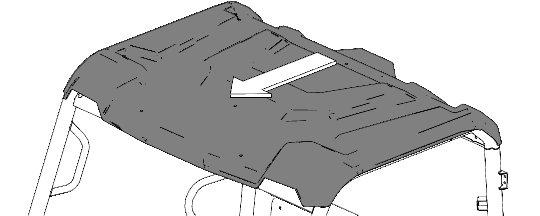

4. ROPSの上に日よけを載せる。



   図 7

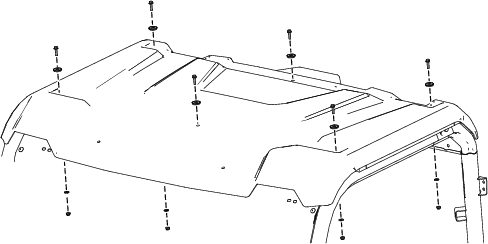

5. 6つの六角ボルト (1/4 x 1")、6つのガスケットワッシャー、4つの平ワッシャー、および 4つのロックナット (1/4") を使ってキャノピーを取り付ける。

   この時点ではまだボルトの本締めを行わないでください。



   図 8

6. 2つの六角ボルト (1/4 x 1")、2つの平ワッシャー、および2つのロックナット (1/4") を使って、キャノピーの前面を固定する。



   図 9

7. 外側の6個のロックナット (1/4") を5-6 N·m (0.51-0.61 kg.m) のトルクで締めつける。

   内側の2本の六角ボルト (1/4 x 1") を 2.5 N·m (0.25 kg.m) のトルクで締めつける。

この作業に必要なパーツ

1. ウレタンシールを取り付ける；ウレタンシールを取り付けるを参照。

2. 2つのキャリッジ ボルトと2つの六角ナット (M8 x 1.25 mm) を使って、各キャノピーブラケットを取り付ける。

   各ナットを 26 N·m （2.63 kg.m = 19 ft-lb）にトルク締めする。



   図 10

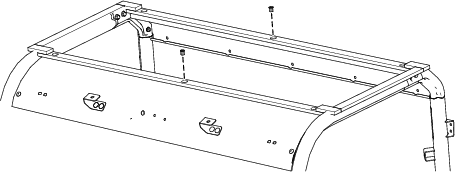

3. 3つのゴム製脱落防止ナットを取り付け位置に取り付ける。



   図 11

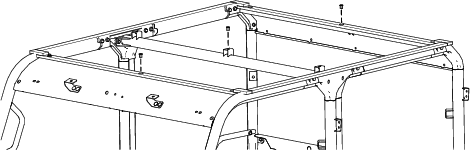

4. ウレタンシールについている穴にある組み込みナットの上にスペーサ（6個）を取り付ける。



   図 12

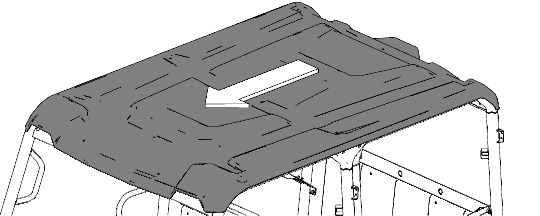

5. ROPSの上に日よけを載せる。



   図 13

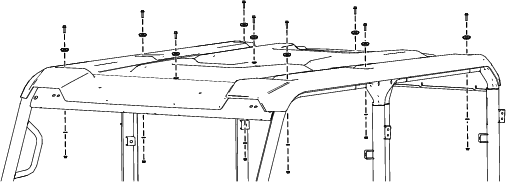

6. 9つの六角ボルト (1/4 x 1")、9つのガスケットワッシャー、6つの平ワッシャー、および 6つのロックナット (1/4") を使ってキャノピーを取り付ける。

   この時点ではまだボルトの本締めを行わないでください。



   図 14

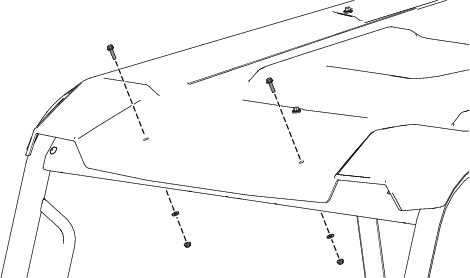

7. 2つの六角ボルト (1/4 x 1")、2つの平ワッシャー、および2つのロックナット (1/4") を使って、キャノピーの前面を固定する。



   図 15

8. 外側の8個のロックナット (1/4") を5-6 N·m (0.51-0.61 kg.m) のトルクで締めつける。

   内側の3本の六角ボルト (1/4 x 1") を 2.5 N·m (0.25 kg.m) のトルクで締めつける。
