Kit de capota

1. Aparque la máquina en una superficie nivelada.

2. Cambie la palanca de la transmisión a la posición P (Aparcar).

3. Apague el motor y retire la llave.

Piezas necesarias en este paso:

Note: Se muestra una máquina de 2 pasajeros; la máquina de 4 pasajeros es similar.

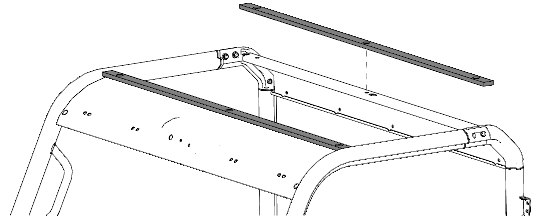

1. Retire el reverso de la junta de espuma delantera y trasera y pegue una pieza en cada travesaño de la jaula antivuelco.



   Figura 1

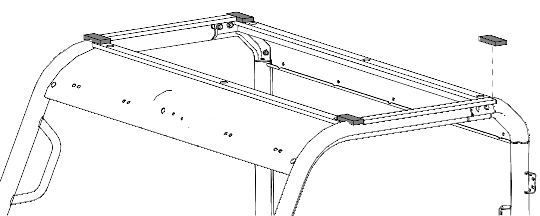

2. Retire el reverso de las juntas de espuma laterales y pegue una pieza en cada uno de los tubos laterales.



   Figura 2

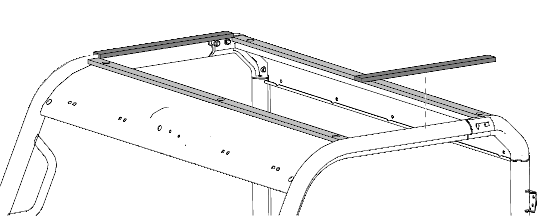

3. Retire el reverso de las juntas de espuma de esquina y pegue una pieza en la jaula antivuelco, de modo que se superponga con las juntas de espuma delantera y trasera, tal y como se muestra.



   Figura 3

Piezas necesarias en este paso:

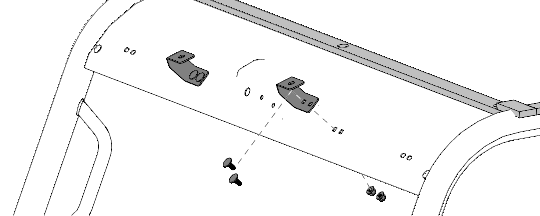

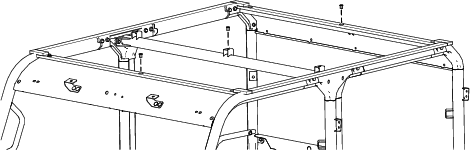

1. Instale cada soporte de la capota usando 2 pernos de cuello cuadrado y 2 tuercas hexagonales (M8 × 1,25 mm).

   Apriete cada tuerca hexagonal a 26 N·m.



   Figura 4

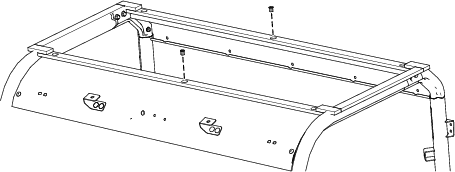

2. Instale las 2 tuercas prisioneras de goma en los puntos de montaje.



   Figura 5

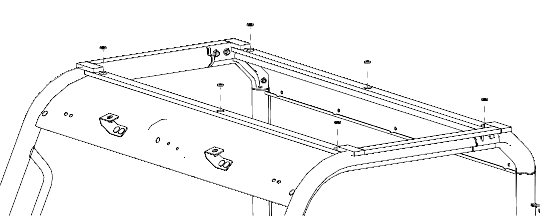

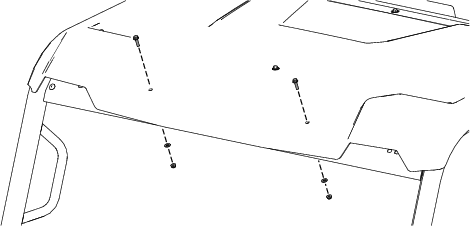

3. Alinee 6 espaciadores sobre los orificios de las juntas de espuma.



   Figura 6

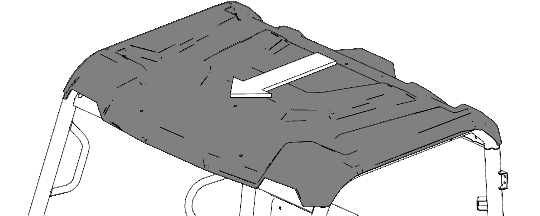

4. Coloque la capota sobre el ROPS.



   Figura 7

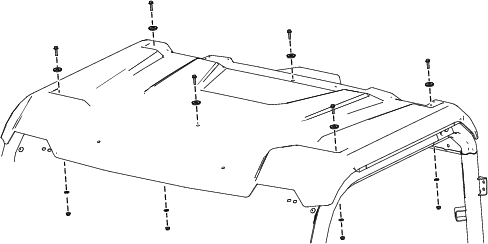

5. Instale la capota usando 6 pernos de cabeza hexagonal (¼" × 1"), 6 arandelas de sellado, 4 arandelas planas y 4 contratuercas (¼").

   No apriete todavía los pernos.



   Figura 8

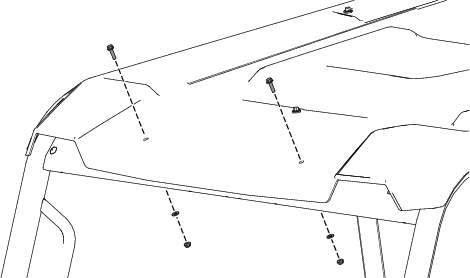

6. Sujete la parte delantera de la capota usando 2 pernos de cabeza hexagonal (¼" x 1"), 2 arandelas planas y 2 contratuercas (¼").



   Figura 9

7. Apriete las 6 contratuercas exteriores (¼") a 5-6 N·m.

   Apriete los 2 pernos de cabeza hexagonal interiores (¼" × 1") a 2,5 N·m.

Piezas necesarias en este paso:

1. Instale las juntas de espuma; consulte Instalación de las juntas de espuma.

2. Instale cada soporte de la capota usando 2 pernos de cuello cuadrado y 2 tuercas hexagonales (M8 × 1,25 mm).

   Apriete cada tuerca a 26 N·m.



   Figura 10

3. Instale las 3 tuercas prisioneras de goma en los puntos de montaje.



   Figura 11

4. Alinee 6 espaciadores encima de las tuercas cautivas en los taladros de las juntas de espuma.



   Figura 12

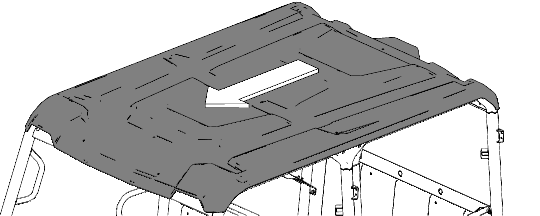

5. Coloque la capota sobre el ROPS.



   Figura 13

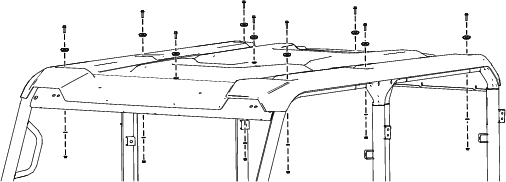

6. Instale la capota usando 9 pernos de cabeza hexagonal (¼" x 1"), 9 arandelas de sellado, 6 arandelas y 6 contratuercas (¼").

   No apriete todavía los pernos.



   Figura 14

7. Sujete la parte delantera de la capota usando 2 pernos de cabeza hexagonal (¼" x 1"), 2 arandelas planas y 2 contratuercas (¼").



   Figura 15

8. Apriete las 8 contratuercas exteriores (¼") a 5-6 N·m.

   Apriete los 3 pernos de cabeza hexagonal interiores (¼" × 1") a 2,5 N·m.
